TRX 3000 - Radio BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Talkie-walkie PMR 8 canaux
Marque	Brennenstuhl
Modèle	TRX 3000
Nombre de canaux	8 canaux (446.00625 - 446.09375 MHz)
Portée maximale	Jusqu'à 5 km (selon conditions)
Alimentation	4 piles AAA (1,5 V) ou adaptateur secteur 7,5 V / 200 mA (optionnel)
Dimensions (approx.)	160 x 55 x 35 mm
Poids (avec piles)	Environ 200 g
Affichage	Écran LCD avec indicateur de canal, volume, batterie et fonctions
Fonctions principales	Communication vocale, appel sonore, squelch automatique, moniteur (désactivation squelch), recherche de canaux (scan), verrouillage des touches, signal Roger (fin de transmission), signal de touche
Réglage du volume	Touches UP/DOWN avec affichage à barres
Sélection de tonalité d'appel	5 tonalités d'appel disponibles ou désactivation
Fonction veille automatique	Stand-by après 4 secondes d'inactivité pour économiser les piles
Prise externe	Jack pour micro/haut-parleur externe (optionnel)
Accessoires fournis	2 talkies-walkies, 2 pinces ceinture, notice d'utilisation
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Retirer les piles en cas d'inutilisation prolongée.
Sécurité	Utiliser uniquement des piles alcalines ou rechargeables AAA. Ne pas exposer à l'eau, au feu ou à des températures élevées.
Garantie	2 ans défauts de fabrication (sauf usage inapproprié)

FOIRE AUX QUESTIONS - TRX 3000 BRENNENSTUHL

Comment allumer et éteindre le talkie-walkie TRX 3000 ?

Maintenez le commutateur enfoncé pendant au moins 2 secondes pour allumer l'appareil. Un signal sonore retentit et l'écran s'allume brièvement en vert. Pour éteindre, maintenez à nouveau le commutateur enfoncé 2 secondes.

Comment changer de canal sur le TRX 3000 ?

Appuyez sur la touche MENU. Le symbole '1 ^ch' clignote. Utilisez les touches UP ou DN pour sélectionner le canal souhaité (1 à 8). Appuyez à nouveau sur MENU pour confirmer. Sinon, l'appareil revient en mode normal après 10 secondes.

Comment passer ou recevoir un appel ?

Pour parler, maintenez la touche TALK (côté gauche) enfoncée et parlez à 4-5 cm du micro. Relâchez pour écouter la réponse. Pour appeler un autre talkie, appuyez brièvement sur la touche CALL (avant) ; un signal sonore de 2 secondes est émis chez le destinataire.

Comment régler le volume sonore ?

Utilisez les touches UP pour augmenter le volume et DN pour le diminuer. Le niveau est représenté par des barres sur l'écran.

Comment changer la tonalité d'appel ?

Appuyez deux fois sur MENU jusqu'à voir 'CR1' clignoter. Utilisez UP ou DN pour sélectionner une tonalité parmi 5 (ou 'OF' pour désactiver). Les tonalités sont audibles lors de la sélection.

Comment activer ou désactiver le signal de touche ?

Appuyez trois fois sur MENU jusqu'à voir 'to ^on' clignoter. Utilisez UP/DN pour passer de 'ON' (activé) à 'OF' (désactivé). Appuyez sur TALK pour quitter.

Comment activer ou désactiver le signal Roger (fin de transmission) ?

Appuyez quatre fois sur MENU jusqu'à voir 'ro ^on' clignoter. Utilisez UP/DN pour sélectionner 'ON' ou 'OF'. Appuyez sur TALK pour quitter.

Comment utiliser la fonction Moniteur (désactiver le squelch) ?

Appuyez simultanément sur MENU et UP pour activer le moniteur. Les bruits de fond deviennent audibles. Pour réactiver le squelch, appuyez sur MENU.

Comment verrouiller les touches pour éviter les changements de canal involontaires ?

Maintenez la touche LOCK enfoncée pendant 5 secondes jusqu'à entendre un signal sonore. L'icône de clé apparaît. Pour déverrouiller, refaites la même opération.

Quel type de piles utiliser et comment les remplacer ?

Utilisez 4 piles AAA (alcalines de préférence ou rechargeables). Ouvrez le compartiment en retirant la pince ceinture et en tirant le verrouillage. Respectez les polarités. Ne mélangez pas piles neuves et usagées ou de types différents.

MODE D'EMPLOI TRX 3000 BRENNENSTUHL

FR Notice d'utilisation

Walkie Talkie PMR TRX 3000

Contenu

1. Remarques générales.... 27

Étendue de la livraison.... 27

Éléments de commande et affichages 27

1. Composants.... 28

2. Mise en service du talkie-walkie PMR.... 29

Placer les piles.... 29

1. Manipulation 30

Mise en marche du talkie-walkie PMR 30

Communication 30

Réglage du volume sonore du haut-parleur 31

Sélection du canal.... 31

Converstation directe avec un nouveau partenaire.... 32

Appeler un autre talkie-walkie 32

Réglage de la tonalité d'appel.... 32

Signal de touche MARCHE/ARRÊT 33

Signal de confirmation (Roger) MARCHE/ARRÊT 33

1. Autres fonctions.... 33

Squelch automatique 33

Détermination du canal 34

Recherche de canaux 34

Commutation automatique du Stand-by 34

Unité externe micro/haut-parleur.... 34

1. Service après-vente 35

2. Fréquences des canaux et tableaux de codes.... 35

Fréquences de canaux PMR.... 35

1. Garantie 35

1. Remarques générales

Étendue de la livraison

En déballant votre talkie-walkie PMR, vous devez trouver les pièces suivantes :

• Deux appareils PMR à 8 canaux
• Deux pinces à ceinture
  • Cette notice d'utilisation

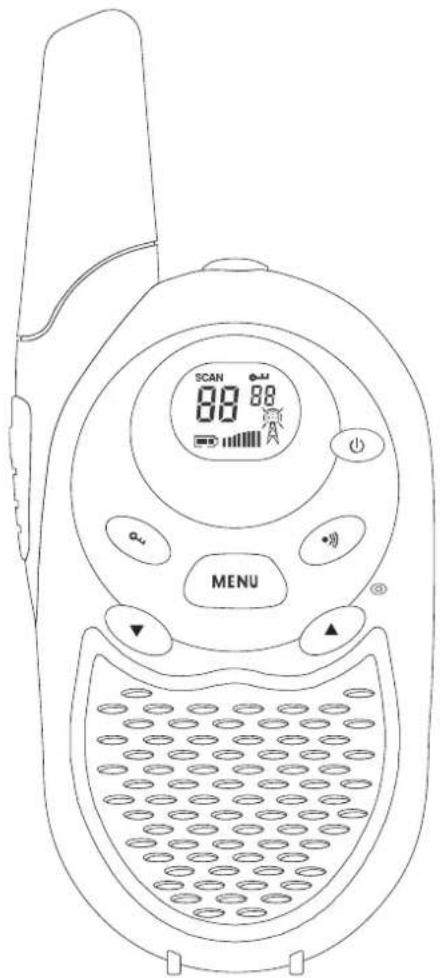

Éléments de commande et affichages

1. Prise haut-parleur/micro
2. Commutateur
3. Touche de blocage
4. Touche de menu
5. Prise de chargement
6. Touche d'appel
7. Touche de conversation
8. Antenne
9. Écran à cristaux liquides
10. Touche "Up" (changement de canal et réglage du volume sonore)
11. Touche „Down“ (changement de canal et réglage du volume sonore)
12. Pince à ceinture

1. Haut-parleur/micro 5. Prise de char


28

3. Mise en service du talkie-walkie PMR

Placer les piles

Pour utiliser le talkie-walkie, il faut placer quatre piles de la taille AAA.

Attention!

En positionnant mal les piles, vous pouvez endommager aussi bien les piles que l'appareil lui-même.

Placer les piles

Enlever la pince à ceinture. Pour ce faire, retirer la boucle se trouvant sur le dessus du clip, faire glisser la protection et tirer. Tirer le verrouillage du logement à piles vers le bas et débloquer le couvercle du logement à piles.

Placer quatre piles de la taille AAA. Respecter les indications sur la polarité inscrites sur le côté en plastique.

Refermer le couvercle du logement à piles. Encliqueter le verrouillage et la pince à ceinture.

Brancher l'adaptateur

Soulever le capuchon en caoutchouc sur le dessus de l'appareil : La prise se trouve dessous. Pour faire fonctionner l'appareil avec le courant AC/DC, il faut un adaptateur approprié pour charger les piles rechargeables (Option). Brancher la prise ronde (diamètre extérieur 2,5 mm) de l'adaptateur* 7,5 V DC/200 mA AC/DC* dans la prise de chargement sous l'appareil.

Remarque

Afin de recharger correctement les piles, il faut couper l'appareil. Si l'appareil reste en marche, il n'y a pas suffisamment de courant pour le chargement des piles car l'appareil consomme lui-même du courant. Pendant l'opération de chargement à l'état arrêté, la progression de la charge n'est pas affichée.

La charge complète dure environ 7 à 10 heures dans l'état de charge le plus faible possible.

Pour le chargement avec l'adaptateur AC/DC, n'utiliser que des piles rechargeables de la taille AAA. L'utilisation de piles non rechargeables provoque des dommages sur les piles et sur l'appareil (risque d'explosion)!

Ne pas utiliser ensemble des piles neuves et des piles usées. Ne pas combiner les piles alcalines, les piles standard (piles zinc-charbon) et les piles rechargeables.

* L'adaptateur AC/DC et les piles rechargeables peuvent être achetés séparément.

Dispositif de mesure des piles

Le dispositif de mesure des piles se trouve dans l'angle, en bas à droite de l'écran de l'appareil. Le symbole représente une pile avec des rayures verticales. Si la puissance des piles baisse, les rayures disparaissent.

Affichage de l'état des piles

S'il faut remplacer les piles, les rayures verticales disparaissent dans le symbole. Afin d'éviter une interruption de la communication, il faudra remplacer les piles le plus tôt possible.

Remarque

Pour le remplacement, utiliser toujours des piles alcalines. Si le talkie-walkie devait rester une longue période sans utilisation, il faut alors retirer les piles. Les piles peuvent corroder et couler si elles ne sont pas utilisées durant une longue période. Ceci peut provoquer des dommages durables sur l'appareil.

Éloigner les piles des sources d'incendie et ne pas les soumettre à de fortes températures. Risque d'explosion!

4. Manipulation

Pour mettre en marche le talkie-walkie PMR, maintenir le commutateur appuyé au moins pendant 2 secondes. Un signal retentit, sur l'écran apparaît une remarque sur votre talkie-walkie, et l'écran s'allume en vert durant quelque secondes.

Communication

Votre talkie-walkie PMR peut être utilisé de deux modes différents. Il existe huit canaux disponibles. Sur ces canaux, on peut soit parler directement avec un partenaire, soit le partenaire peut appeler en envoyant un signal acoustique. Une communication entre des appareils PMR est uniquement possible lorsque, soit la touche de conversation (TALK) (pour parler) soit la touche d'appel (CALL) (pour le service d'appel) est appuyée. Une réception est possible sur l'appareil, uniquement lorsque les deux touches ont été complètement relâchées.

Recevoir des messages

Lorsque le talkie-walkie PMR est en marche et qu'il est utilisé pour transmettre une conversation ou pour appeler, alors il est toujours en mode réception.

Les messages ne peuvent pas être reçus tant que la touche de conversation ou d'appel (TALK resp. CALL) est appuyée, indépendamment du fait de savoir s'il l'on parle ou non. En appuyant sur ces touches, le mode réception est automatiquement coupé.

Si l'appareil est utilisé pour une conversation, alors il faut relâcher la touche de conversation et/ou d'appel (TALK resp.

CALL) pour que la réponse soit audible par le partenaire.

Si vous ne le faites pas, l'appareil reste en mode de transmission, mode ne permettant pas aux autres appareils d'écouter les messages.

Signal de confirmation (Roger)

Lorsque le partenaire achève son message et qu'il relâche la touche de conversation (TALK), l'appareil émet un signal acoustique sur la station de réception. Ceci indique que le talkie-walkie de la personne qui parlait jusqu'à maintenant se trouve en mode réception et qu'il est possible de répondre à l'autre station.

Réglage du volume sonore du haut-parleur

Avec les touches UP et DN (DOWN), on règle le volume sonore, on change de canal et de code et on programme le talkie-walkie.

• Pour augmenter le volume sonore, appuyer sur la touche UP.
  • Pour réduire le volume sonore, appuyer sur la touche DN.
• Le volume sonore est représenté sur l'écran par un nombre de barres.

Sélection du canal

Votre talkie-walkie PMR fonctionne sur l'un des huit canaux imposés.

Un contact est possible uniquement avec des talkies-walkies réglés sur le même canal. Sur le tableau de la page 35, vous voyez les fréquences fonctionnant sur votre talkie-walkie.

Changer de canal :

• Appuyer sur la touche MENU (réglage des canaux). Sur l'écran clignote le symbole »1 ^ch «.
• Tant que le chiffre clignote, appuyer sur les touches à flèches UP ou DN, jusqu'à ce que le canal souhaité apparaisse.

Pour sauvegarder le canal, appuyer de nouveau sur la touche MENU (réglage des canaux).

- Si la touche MENU n'est pas appuyée une deuxième fois, alors l'appareil revient automatiquement au bout de 10 secondes en mode normal.

Converstation directe avec un nouveau partenaire

• Régler le volume sonore à un niveau audible.
• Maintenir appuyée la touche de conversation (TALK) sur le côté gauche de l'appareil. Sur l'écran apparaît le symbole de la transmission de conversation.
• Parler à 4 ou 5 cm de distance de l'appareil dans le micro tout en tenant la touche de conversation appuyée.
• À la fin du message, relâchez immédiatement la touche TALK pour pouvoir écouter la réponse.

Portée

Votre talkie-walkie PMR a une portée de, maximum, 5 km. Selon les intempéries et l'environnement, celle portée peut être plus faible.

La portée peut être influencée par :

• Des bâtiments
• Des arbres épais ou des branchages
• Un terrain en collines ou montagneux

La plus grande portée est obtenue sur un terrain plat, ouvert et sans obstacle. Si pour atteindre la portée maximum, il faut mettre hors fonction le squelch (suppression du bruit de fond) automatique, alors activer la fonction moniteur.

La portée dépend aussi du niveau des piles de l'appareil ainsi que des conditions du terrain et de la puissance du signal de l'appareil émetteur.

Appeler un autre talkie-walkie

Afin de prendre contact avec un autre partenaire, il faut tenir compte des points suivants :

• Les deux talkies-walkies doivent être en marche.
• Le volume sonore doit être à un niveau audible.
• Appuyer sur la touche CALL sur le devant de l'appareil et la relâcher.

L'appareil du partenaire émet pendant deux secondes un signal sonore d'appel.

À cet appel, on peut répondre comme suit:

• Appuyer sur la touche de conversation TALK et parler dans le talkie-walkie.
• Appuyer sur la touche d'appel CALL. Votre talkie-walkie déclenche pendant deux secondes un signal d'appel.

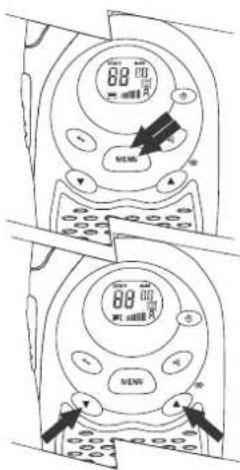

Réglage de la tonalité d'appel

Appuyer deux fois sur la touche MENU. Le talkie-walkie se met en mode de réglage de la tonalité d'appel.

Sur l'écran apparaît »CR1«.

Pour modifier le numéro de tonalité d'appel (cinq tonalités d'appel différentes) ou pour couper la tonalité d'appel, appuyer sur UP ou DN. Les différentes tonalités sont audibles durant cette opération.

3 fois

Signal de touche MARCHE/ARRÊT

Avec cette fonction, l'appareil émet un signal de confirmation acoustique après chaque action sur une touche.

Pour activer/désactiver le signal de touche, procéder de la manière suivante:

• Appuyer trois fois sur la touche MENU jusqu'à ce que le symbole »to ^on « clignote sur l'écran.
• Pour l'activation (sur l'écran apparaît ON) ou la désactivation (sur l'écran apparaît OF) de la fonction de signal de touche, appuyer sur UP ou DN.
• En appuyant encore une fois sur la touche de conversation TALK vous quittez le mode de sélection.

4 fois

Signal de confirmation (Roger) MARCHE/ARRÊT

Le signal Roger est transmis automatiquement dès que la touche de conversation TALK est relâchée. Ceci indique au partenaire que votre message est terminé.

Activation ou désactivation du signal Roger:

• Appuyer quatre fois sur la touche MENU, jusqu'à ce que le symbole »ro ^on « clignote sur l'écran.
• Pour activer (sur l'écran apparaît ON) ou désactiver (sur l'écran apparaît OF) le signal Roger, appuyer sur UP ou DN.
• En appuyant une fois sur la touche de conversation TALK, vous quittez la fonction du signal Roger.

5. Autres fonctions

Votre talkie-walkie PMR est équipé d'une technique de commutation pour le squelch automatique, permettant ainsi de filtrer les faibles transmissions et les bruits parasites indésirables. Ces signaux peuvent être reçus comme bruits de fond et sont la plupart du temps provoqués par les conditions du terrain ou lorsque l'on a atteint la portée maximum.

Moniteur

Avec cette fonction, la suppression automatique du bruit de fond peut être désactivée provisoirement ou durablement. De ce fait, il est possible d'utiliser la portée maximum, cependant des signaux statiques sont capturés. Le volume sonore du haut-parleur peut être réglé en fonction des bruits de fond.

• Appuyer en même temps sur les touches MENU et UP. Sur l'écran apparaissent les signaux du moniteur.

- Pour une réactivation de la suppression des bruits de fond, appuyer sur la touche MENU.

Détermination du canal

Avec cette fonction, on peut bloquer les touches du réglage des canaux sur le devant de l'appareil, si bien que les réglages ne peuvent pas être modifiés involontairement.

Déterminer un canal:

- Tenir appuyée la touche LOCK pendant cinq secondes, jusqu'à ce qu'un signal acoustique retentisse. Sur l'écran apparaît le symbole de blocage (sous forme d'une clé).

Effacer un canal:

- Maintenir de nouveau appuyé la touche LOCK pendant cinq secondes jusqu'à ce qu'un signal acoustique retentisse. Le symbole de blocage est effacé sur l'écran.

Recherche de canaux

Avec votre talkie-walkie, vous pouvez faire défiler automatiquement tous les huit canaux pour détecter une activité.

Recherche:

- Appuyer pendant deux secondes les touches MENU et DN en même temps.

- Pendant le défilement, les canaux sont affichés.

- Dès qu'un signal est détecté, l'appareil fait une pause de quatre secondes.

- En appuyant sur la touche de conversation TALK, la recherche est interrompue et il est possible de commencer une conversation. Avec la touche DN, la recherche se poursuit.

- Pour interrompre la recherche, appuyer encore une fois sur la touche MENU.

Commutation automatique du Stand-by

Votre talkie-walkie PMR est pourvu d'une technique spéciale de commutation qui permet de prolonger la durée de vie des piles. Si l'appareil n'est pas activé durant quatre secondes, alors il se met en mode Stand-by. Les messages peuvent continuer à être reçus.

Dès qu'un appareil est détecté, l'appareil revient automatiquement à l'état de pleine puissance.

Unité externe micro/haut-parleur

Votre talkie-walkie PMR peut, en option, fonctionner avec un micro et un haut-parleur* externes. En règle générale, ceux-ci sont vendus comme combinaison. Les prises se trouvent sous le couvercle de protection sur le dessus de l'appareil.

Raccordement d'écouteurs externes (haut-parleur/micro):

- Soulever le capuchon en caoutchouc sur le dessus de l'appareil, mettre la prise à jour.

- Brancher la prise.

* Le micro externe et la combinaison avec le haut-parleur sont disponibles séparément.

6. Service après-vente

Nous sommes heureux que vous ayez décidé d'acheter ce talkie-walkie PMR. Vous avez acquis un appareil de communication de très grande qualité qui vous rendra des services fiables durant de longues années.

Veuillez lire attentivement cette notice d'utilisation.

Si, en relation avec le produit, vous deviez avoir des problèmes ou si vous avez des questions sur le fonctionnement, alors ce manuel vous aidera en premier lieu.

7. Fréquences des canaux et tableaux de codes

Fréquences de canaux PMR

Canal Fréquence (MHz)		Canal Fréquence (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

8. Garantie

La société Brennenstuhl garantit que cet appareil ne comporte aucun défaut de matériel et/ou de fabrication durant une période de 2 ans à partir de la date d'achat. Cette garantie est non seulement valable pour les appareils usés mais aussi pour les produits qui ont été acquis pour la vente ou la location à des tiers. Cette garantie exclut tout dommage provoqué par les cas de force majeure, la foudre, l'utilisation non-conforme aux prescriptions, la mise en service non appropriée ou la manipulation ainsi que la réparation ou la transformation par des personnes non habilitées.

Les exigences de garantie sont uniquement reconnues sur présentation d'un ticket d'achat. Nous vous recommandons expressément de conserver le bon de caisse ainsi que tout le matériel d'emballage pour pouvoir profiter de la garantie restreinte. En cas de retour à un centre de service après-vente autorisé, il faut joindre tous les accessoires ainsi que la notice d'utilisation. N'oubliez pas non plus d'indiquer votre nom et votre adresse (en lettres d'imprimerie) ainsi qu'une courte description du défaut et une copie du bon de caisse.
