BEDIENUNGSANLEITUNG TRX 3000 BRENNENSTUHL

DE Bedienungsanleitung

Walkie Talkie PMR TRX 3000

SCAN 88 88 MENU

Inhalt

1. Allgemeine Hinweise.... 5

Lieferumfang 5

Bedienelemente und Anzeigen 5

1. Bestandteile 6

2. Inbetriebnahme des PMR-Funkgeräts 7

Einlegen der Batterien 7

1. Bedienung....8

Einschalten des PMR-Funkgeräts.... 8

Kommunikation 8

Lautstärkeregelung des Lautsprechers 9

Kanalauswahl....9

Direktes Sprechen mit einem anderen Funkgerät.... 10

Anrufen eines anderen Funkgeräts.... 10

Einstellung des Ruftons 10

Tastensignal EIN/AUS....11

Signal Nachricht Ende (Roger) EIN/AUS 11

1. Weitere Funktionen....11

Automatische Rauschunterdrückung 11

Kanalfeststellung.... 12

Kanalsuchlauf 12

Automatische Standby-Schaltung 12

Externe Einheit Mikrofon/Lautsprecher 12

1. Kundendienst.... 13

2. Kanalfrequenzen und Codetabellen.... 13

PMR-Kanalfrequenzen.... 13

1. Garantie 13

1. Allgemeine Hinweise

Lieferumfang

Beim Auspacken Ihres PMR-Funkgeräts sollten folgende Teile vorhanden sein:

• Zwei 8-Kanal PMR-Geräte
• Zwei Gürtel-Clips
- Diese Anleitung

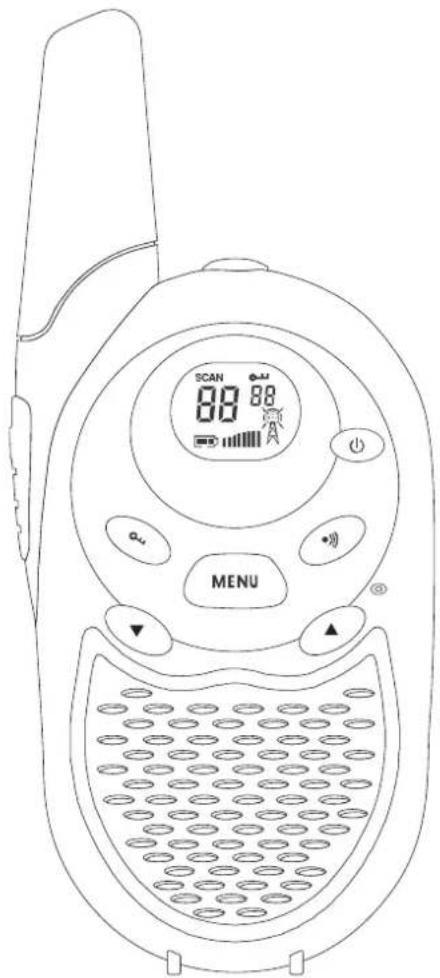

Bedienelemente und Anzeigen

1. Lautsprecher-/Mikrofonbuchse
2. Netzschalter
3. Sperrtaste
4. Menütaste
5. Ladebuchse
6. Ruftaste
7. Sprechtaste
8. Antenne
9. LC-Display
10. Taste "Up" (Kanalwechsel und Lautstärkeregelung)
11. Taste „Down“ (Kanalwechsel und Lautstärkeregelung)
12. Gürtel-Clip

Suchlauf SCAN Sperre Kanalnummer 88 88 Batteriestand Übertragungssymbol Empfangssymbol Lautstärke

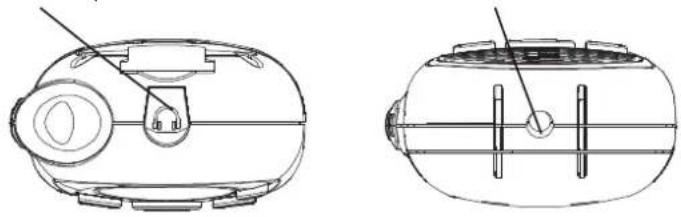

1. Lautsprecher/Mikrofon 5. Ladebuchse


3. Inbetriebnahme des PMR-Funkgeräts

Einlegen der Batterien

Zur Nutzung des Funkgeräts sind vier Batterien der Größe AAA einzulegen.

Vorsicht!

Durch fehlerhafte Positionierung der Batterien können sowohl die Batterien selbst als auch das Gerät Schaden nehmen.

Batterien einlegen

Gürtel-Clip entfernen. Hierzu die an der Oberseite des Clips befindliche Schlaufe zurückziehen, Abdeckung aufschieben und wegziehen.

Verschluss des Batteriefachs nach unten ziehen und Batteriefachabdeckung lösen.

Vier Batterien der Größe AAA einlegen. Die auf der Kunststoffseite angebrachten Angaben zur Polarität beachten.

Batteriefachabdeckung wieder schließen.

Verschluss und Gürtel-Clip einrasten lassen.

Adapter anschließen

Gummiklappe an der Oberseite des Geräts hochheben. Die Buchse befindet sich darunter.

Zum Betrieb des Geräts mit AC/DC ist ein geeigneter Adapter zum Laden wideraufladbarer Batterien erforderlich (Option).

Rundstecker (Außendurchmesser 2,5 mm) des 7,5 V DC/200 mA AC/DC Adapters* in die Ladebuchse an der Unterseite des Geräts einstecken.

Hinweis

Zum sachgemäßen Aufladen der Batterien ist das Gerät abzuschalten. Bleibt das Gerät eingeschaltet, ist nicht genügend Strom für den Ladevorgang vorhanden, da das Gerät selbst noch Strom verbraucht.

Während des Ladevorgangs in ausgeschaltetem Zustand wird der Ladefortschritt nicht angezeigt.

Das komplette Aufladen bei niedrigstmöglichem Batteriestand dauert etwa 7 bis 10 Stunden.

WARNUNG

Für den Ladevorgang mit AC/DC-Adapter nur wideraufladbare Batterien der Größe AAA verwenden. Die Verwendung nicht wideraufladbare Batterien führt zu Schäden an den Batterien und am Gerät (Explosionsgefahr)!

Alte und neue Batterien nicht gemeinsam verwenden.

Alkalibatterien, Standardbatterien (Zink-Kohle-Batterien) und wideraufladbare Batterien nicht kombinieren.

* AC/DC-Adapter und wideraufladbare Batterien sind separat erhältlich.

Batteriemesseinrichtung

Die Batteriemesseinrichtung befindet sich in der unteren linken Ecke des LC-Displays auf dem Gerät. Das Symbol stellt eine Batterie mit vertikaler Schraffierung dar. Neigt sich die Batterieleistung ihrem Ende zu, verschwindet die Schraffierung.

Batteriestandsanzeige

Steht ein Batteriewechsel an, so verschwindet die vertikale Schraffierung im Symbol. Um eine Unterbrechung der Kommunikation zu vermeiden, sollten die Batterien so früh wie möglich ausgetauscht werden.

Hinweis

Zum Austausch stets Alkalibatterien verwenden. Ist das Funkgerät über längere Zeit außer Betrieb, sind die Batterien zu entfernen. Die Batterien könnten korrodieren und bei längerem Nichtgebrauch auslaufen, was zu dauerhaften Schäden am Gerät führen kann.

Batterien von Brandquellen fernhalten und keinen hohen Temperaturen aussetzen. Explosionsgefahr!

4. Bedienung

88 MEMS

Einschalten des PMR-Funkgeräts

Zum Ein- oder Ausschalten des PRM-Funkgeräts Netzschalter mindestens 2 Sekunden lang gedrückt halten. Es ertönt ein Signal, auf dem LC-Display erscheint ein Hinweis zu Ihrem Funkgerät, und das Display leuchtet einige Sekunden lang grün auf.

Ihr neues PMR-Funkgerät kann in zwei Betriebsarten benutzt werden. Es stehen acht Kanäle zur Verfügung. Auf diesen Kanälen kann entweder direkt mit einem Gesprächspartner gesprochen werden, oder der Gesprächspartner kann mit einem akustischen Signal gerufen werden.

Eine Kommunikation zwischen den PMR-Funkgeräten ist nur möglich, wenn entweder die Sprechtaste (TALK) (zum Sprechen) oder die Ruftaste (CALL) (für Funkrufdienst) gedrückt ist. Ein Empfang ist auf dem Gerät nur möglich, wenn beide Tasten ganz losgelassen wurden.

Nachrichten empfangen

Ist das PMR-Funkgerät eingeschaltet und wird es nicht zur Sprachübertragung oder zum Funkruf verwendet, so befindet es sich immer im Empfangsmodus.

88.00 MEN

Nachrichten können nicht empfangen werden, solange die Sprech- oder Ruftaste (TALK bzw. CALL) gedrückt wird, unabhängig davon, ob gesprochen wird oder nicht. Durch Drücken dieser Tasten wird der Empfangsmodus automatisch abgestellt.

Wird das Gerät für ein Gespräch genutzt, so ist die Sprech- und/oder Ruftaste (TALK bzw. CALL) loszulassen, damit die Antwort des Gesprächspartners hörbar ist.

Wird dies versäumt, bleibt das Gerät im Übertragungsmodus, in welchem Nachrichten von anderen Geräten nicht abgehört werden können.

88 MPa MENV

Bestätigungssignal (Roger)

Beendet der Gesprächspartner seine Nachricht und lässt er die Sprechtaste (TALK) los, erzeugt das Gerät ein akustisches Signal bei der Empfangsstation. Dieses zeigt an, dass sich das Funkgerät des bisher Sprechenden nun im Empfangsmodus befindet und jetzt der Gegenstation geantwortet werden kann.

88 MEMS

Lautstärkeregelung des Lautsprechers

Mit den Tasten UP und DN (DOWN) wird die Lautstärke eingestellt, der Kanal und der Code gewechselt und das Funkgerät programmiert.

• Für eine höhere Lautstärke Taste UP drücken.
• Für eine niedrigere Lautstärke Taste DN drücken.
• Die Lautstärke wird im LC-Display durch die Anzahl der Striche dargestellt.

88 mm MENU

Kanalauswahl

Ihr PMR-Funkgerät ist auf einem von acht vorgegebenen Kanälen in Betrieb.

Ein Kontakt kann nur mit Funkgeräten aufgenommen werden, die auf denselben Kanal eingestellt sind. Aus der Tabelle auf Seite 13 gehen die Frequenzen hervor, mit denen Ihr Funkgerät betrieben werden kann.

Kanal wechseln:

• Taste MENU (Kanaleinstellung) drücken. Auf dem Display blinkt das Symbol »1 ^ch «.
• Solange die Zahl blinkt, die Pfeiltasten UP oder DN betätigen, bis der gewünschte Kanal erscheint.

Zum Speichern des Kanals Taste MENU (Kanaleinstellung) erneut drücken.

- Wird die Taste MENU kein zweites Mal gedrückt, so kehrt das Gerät nach 10 Sekunden automatisch in den Normalbetrieb zurück.

88 mm MEN

Direktes Sprechen mit einem anderen Funkteilnehmer

• Lautstärke auf ein hörbares Niveau einstellen.
• Sprechtaste (TALK) auf der linken Seite des Geräts gedrückt halten. Auf dem LC-Display erscheint das Symbol für Gesprächsübertragung.
• In 4 bis 5 cm Abstand zum Gerät in das Mikrofon sprechen, dabei Sprechtaste gedrückt halten.
• Nach Ende der Nachricht Taste TALK sofort loslassen, um die Antwort abhören zu können.

Reichweite

Ihr PMR-Funkgerät hat eine Reichweite von bis zu 5 km. Diese kann jedoch je nach Witterung und Umgebung geringer ausfallen.

Die Reichweite kann beeinträchtigt werden durch:

• Gebäude
  • Dichte Bäume oder Laubwerk
  • Hügeliges oder bergiges Gelände

Die längste Reichweite wird in ebenem, offenem Gelände ohne Hindernisse erreicht. Soll zur Erreichung der maximalen Reichweite die automatische Rauschunterdrückung außer Funktion gesetzt werden, Monitor-Funktion aktivieren.

Die Reichweite hängt auch vom Batteriestand des Geräts ab sowie von den herrschenden Geländebedingungen und von der Signalstärke des übertragenden Funkgeräts.

Anrufen eines anderen Funkgeräts

Um mit einem anderen Funkteilnehmer Kontakt aufzunehmen ist folgendes zu beachten:

• Beide Funkgeräte müssen eingeschaltet sein.
• Lautstärke auf ein hörbares Maß einstellen.
• Ruftaste CALL an der Vorderseite des Funkgeräts drücken und loslassen.
  Das Gerät des Gesprächspartners erzeugt zwei Sekunden lang ein Funkrufsignal.
  Auf Ihren Ruf kann nun wie folgt geantwortet werden:
• Sprechtaste TALK drücken und in das Funkgerät sprechen.
• Ruftaste CALL drücken. Ihr Funkgerät löst zwei Sekunden lang ein Funkrufsignal aus.

Einstellung des Ruftons

Taste MENU zweimal drücken. Das Funkgerät geht in den Ruftoneinstellungsmodus.

Auf dem LC-Display erscheint »CR1«.

Zum Ändern der Ruftonnummer (fünf verschiedene Ruftöne) oder Ausschalten des Ruftons UP oder DN drücken. Die verschiedenen Ruftöne sind während dieses Vorgangs hörbar.

68.00 mm

3 Mal

Tastensignal EIN/AUS

Mit dieser Funktion erzeugt das Gerät nach jedem Betätigen einer Taste ein akustisches Bestätigungssignal. Zum Ein- oder Ausschalten des Tastensignals ist wie folgt vorzugehen:

• Taste MENU drei Mal drücken, bis das Symbol »to« auf dem LC-Display blinkt.
• Zur Aktivierung (auf dem LC-Display erscheint ON) oder Deaktivierung (auf dem LC-Display erscheint OF) der Tastensignalfunktion UP oder DN drücken.
• Durch einmaliges Drücken der Sprechtaste TALK Auswahlmodus verlassen.

Bestätigungssignal (Roger) EIN/AUS

Das Roger-Signal wird automatisch übertragen, sobald die Sprechtaste TALK losgelassen wird. Dies signalisiert dem Gesprächspartner, dass Sie mit der Nachricht fertig sind. Aktivierung oder Deaktivierung des Roger-Signals:

• Taste MENU vier Mal drücken, bis das Symbol »fö« auf dem LC-Display blinkt.
• Zur Aktivierung (auf dem LC-Display erscheint ON) oder Deaktivierung (auf dem LC-Display erscheint OF) des Roger-Signals UP oder DN drücken.
• Durch einmaliges Drücken der Sprechtaste TALK Roger-Signal-Funktion verlassen.

5. Weitere Funktionen

88 00 100 200 300 400 500 600 700 800 900 1000 MEN MEN

Automatische Rauschunterdrückung

Ihr PMR-Funkgerät ist mit einer Schalttechnik zur automatischen Rauschunterdrückung ausgestattet, mit der schwache Übertragungen und unerwünschte Nebengeräusche herausgefiltert werden. Diese Signale können als Hintergrundgeräusch aufgefangen werden und werden meist durch die Geländebedingungen oder das Erreichen der maximalen Reichweite verursacht.

Monitor

Mit dieser Funktion kann die automatische Rauschunterdrückung vorübergehend oder dauerhaft abgeschaltet werden. Damit kann die maximal mögliche Reichweite ausgenutzt werden, allerdings werden auch statische Signale aufgefangen. Die Lautstärke des Lautsprechers kann auf die Hintergrundgeräusche abgestimmt werden.

• Tasten MENU und UP gleichzeitig betätigen. Auf dem LC-Display erscheinen die Monitorsignale.
• Zur erneuten Aktivierung der automatischen Rauschunterdrückung Taste MENU drücken.

Mit dieser Funktion können die Tasten zur Kanaleinstellung auf der Vorderseite des Geräts gesperrt werden, so dass die Einstellungen nicht unbeabsichtigt geändert werden können.

Kanal feststellen:

- Taste LOCK fünf Sekunden lang gedrückt halten, bis ein akustisches Signal ertönt. Auf dem LC-Display erscheint das Sperrsymbol (in Form eines Schlüssels).

Kanal lösen:

- Taste LOCK wieder fünf Sekunden lang gedrückt halten, bis ein akustisches Signal ertönt. Das Sperrsymbol auf dem LC-Display wird gelöscht.

88 81 MENI

Kanalsuchlauf

Mit Ihrem Funkgerät können Sie alle acht Kanäle automatisch durchsuchen lassen, um eine Aktivität festzustellen.

Suchlauf:

• Tasten MENU und DN gleichzeitig zwei Sekunden lang gedrückt halten.
• Während des Durchlaufs werden die wechselnden Kanäle angezeigt.
• Wird ein Signal geortet, legt das Gerät eine Pause von vier Sekunden ein.
• Durch Drücken der Sprechtaste TALK wird der Suchlauf unterbrochen, und es kann ein Gespräch begonnen werden. Mit der Taste DN wird der Suchlauf fortgeführt.
• Zum Abbruch des Suchlaufs nochmals Taste MENU drücken.

88 dB WET 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Automatische Standby-Schaltung

Ihr PMR-Funkgerät ist mit einer speziellen Schalttechnik versehen, mit der die Lebensdauer der Batterie verlängert werden soll. Wird das Funkgerät vier Sekunden lang nicht betätigt, so schält es automatisch in den Standby-Modus. Nachrichten können aber weiterhin empfangen werden. Wird ein Signal geortet, kehrt das Gerät automatisch in den Zustand der vollen Leistung zurück.

Externe Einheit Mikrofon/Lautsprecher

Ihr PMR-Funkgerät kann optional mit einem externen Mikrofon und Lautsprecher* betrieben werden, der in der Regel als Kombination verkauft wird. Die Buchsen befinden sich unter der Schutzabdeckung auf der Oberseite des Geräts.

Anschluss externer Kopfhörer (Lautsprecher/Mikrofon):

• Gummiklappe an der Oberseite des Geräts hochheben, Buchse freilegen.
  • Stecker in die Buchse einstecken.

6. Kundendienst

Wir freuen uns, dass Sie sich für den Kauf dieses PMR-Funkgerätes entschieden haben. Sie haben ein qualitativ hochwertiges Kommunikationsgerät erworben, das Ihnen viele Jahre zuverlässig zu Diensten stehen wird. Bitte lesen Sie diese Hinweise aufmerksam durch.

Sollten sich im Zusammenhang mit dem Produkt Probleme ergeben oder haben Sie Fragen zu den Funktionen, so hilft Ihnen zunächst dieses Handbuch weiter.

7. Kanalfrequenzen und Codetabellen

PMR-Kanalfrequenzen

Kanal	Frequenz	(MHz)	Kanal	Frequenz
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

(MHz)

8. Garantie

Fa. Brennenstuhl garantiert, dass dieses Gerät über den Zeitraum von 2 Jahren ab Kaufdatum frei von Mängeln hinsichtlich Material und/oder Verarbeitung ist. Diese Garantie gilt nicht für Gebrauchtgeräte oder Produkte, die zum Verkauf oder zur Vermietung an Dritte erworben wurden. Diese Garantie schließt ferner Schäden aus, die auf höhere Gewalt, Blitzschlag, nicht bestimmungsgemäße Verwendung, unsachgemäße Inbetriebnahme oder Bedienung sowie Reparatur oder Umbau durch Unbefugte zurückzuführen sind.

Gewährleistungsansprüche werden nur anerkannt, wenn ein Kaufbeleg vorgelegt wird. Wir empfehlen daher dringend, die Kassenquittung sowie das gesamte Verpackungsmaterial aufzubewahren, um die beschränkte Gewährleistung nutzen zu können. Bei Rückgabe an ein autorisiertes Kundendienstzentrum sind alle Zubehörteile sowie die Bedienungsanleitung beizufügen. Vergessen Sie auch nicht, Ihren Namen und Ihre Anschrift anzugeben (in Druckbuchstaben) sowie eine kurze Beschreibung des Defekts und eine Kopie der Kassenquittung beizulegen.

brennenstuhl®
