BRUKSANVISNING TRX 3000 BRENNENSTUHL

Leveringsomvang.... 38

Bedieningselementen en display 38

1. Allmänna hänvisningar....71

Leveransomfäng 71

Styrelement och indikeringar.... 71

1. Beständsdelar 72

2. Idrifttagning av PMR-kommunikationsradion 40

Påkoppling av PMR-kommunikationsradion.... 74

Kommunikation 74

Volymjustering av högtalaren.... 75

Val av kanal....75

Direkt samtal med en annan radiodeltagare 76

Anropa en annan kommunikationsradio.... 76

Inställning av anropssignalen.... 76

Knappsignal PÅ/FRÅN....77

Bekräftelsesignal (Roger) PÅ/FRÅN 77

1. Andra funktioner 77

Bestämning av kanalen.... 78

Kanalsökning 78

Automatisk standby-koppling 78

Extern enhet mikrofon/högtalare 78

1. Kundtjänst.... 79

2. Kanalfrekvenser och kodtabeller 79

PMR-kanalfrekvenser 79

1. Garanti.... 79

1. Allmänna hänvisningar

Leveransomfång

När du packar ur din PMR-kommunikationsradio ska följande delar finnas med:

• Två 8-kanals PMR-apparater
- Två bältesclips
• Denna anvisning

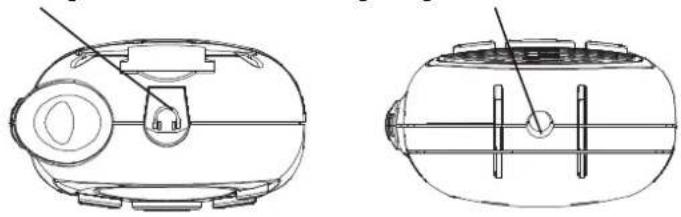

Styrelement och indikeringar

1. Uttag för högtalare/mikrofon
2. Nätbrytare
3. Låsknapp
4. Menyknapp
5. Laddningsuttag
6. Anropsknapp
7. Talknapp
8. Antenn
9. LC-display
10. Knapp "Up" (kanalbyte och volymjustering)
11. Knapp "Down" (kanalbyte och volymjustering)
12. Bältesclips

Sökning SCAN Lås Kanalnummer Överföringssymbol Batterinivå Mottagningssymb Ljudstyrka

1. Högtalare/mikrofon 5. Laddningsuttag


3. Idrifttagning av PMR-komunikationsradion

För att kunna använda kommunikationsradion, ska fyra batterier storlek AAA läggas i.

Se upp!

När batterierna placeras fel, kan likaväl själva batterierna som apparaten skadas.

Lägga i batterierna

Ta bort bältesclipset. För detta, dra tillbaka tungan som befinner på clipsets översida, skjut på locket och dra bort det.

Dra batterifackets läsning nedåt och

lösgör batterifackets lock.

Lägg i fyra batterier storlek AAA. Ge akt på indikeringarna angående polariteten, som befinner sig på plastsidan.

Stäng åter batterifackets lock.

Låt läsningen och bältesclipset snäppa fast.

Lyft på gummilocket på översidan av apparaten.

Därunder befinner sig uttaget.

För driften av apparaten med AC/DC krävs det en passande adapter för att ladda de uppladdningsbara batterierna (tillval).

Stick in den runda kontakten (ytterdiameter 2,5 mm)

till 7,5 V DC/200 mA AC/DC adaptern*

i laddningsuttaget på undersidan av apparaten.

Hänvisning

För att kunna ladda batterierna korrekt, ska apparaten kopplas från. Om apparaten förblir påkopplat, så finns det inte tillräckligt med ström för laddningsförloppet, eftersom själva apparaten också behöver ström.

När uppladdningen sker när apparaten är fränkopplad, så indikeras inte framsteget av uppladdningen.

Den kompletta uppladdningen från lägst möjliga batterinivå varar ungefär 7 till 10 timmar.

WARNING

För uppladdningen med AC/AD-adapter, använd endast uppladdningsbara batterier av storleken AAA. När icke uppladdningsbara batterier används, så orsakar detta skador på batterierna och på apparaten (risk för explosion)!

Använd inte gamla och nya batterier tillsammans.

Kombinera inte alkaliska batterier, standardbatterier (zink-kol-batterier) och uppladdningsbara batterier.

* AC/DC-adapter och uppladdningsbara batterier kan köpas separat.

Batterimätanordningen befinner sig på det undre vänstra hörnet på LC-displayen på apparaten. Symboler föreställer ett batteri med vertikala streck. När batterieffekten börjar närma sig slutet, så försvinner strecken.

När batterierna behöver bytas ut, så försvinner de vertikala strecken i symbolen. För att undvika ett avbrott av kommunikationen, ska batterierna bytas ut så tidigt som möjligt.

Hänvisning

För bytet, använd alltid alkaliska batterier. Om kommunikationsradion inte används under en längre tid, ska batterierna tas ur. Batterierna kan korrodera och rinna, när de inte används undre längre tid, vilket kan leda till permanenta skador på apparaten.

Förvara batterierna åtskilt från antändningskällor och utsätt dem inte för höga temperaturer. Risk för explosion!

4. Användning

88 MENI

Påkoppling av PMR-kommunikationsradion

För att koppla på och från PMR-kommunikationsradion, håll nätbrytaren intryckt under minst 2 sekunder. En signal ljuder, på LC-displayen visas en hänvisning på din kommunikationsradio och displayen lyser upp i grönt under några sekunder.

88 dB mm⁻¹ mm⁻¹

Kommunikation

Din nya PMR-kommunikationsradio kan användas i två driftstyper. Det finns åtta kanaler till förfogande. På dessa kanaler är det möjligt att antingen tala direkt med en samtalspartner, eller att anropa samtalspartnern med en akustisk signal.

Det är möjligt att kommunicera mellan PMR-kommunikationsradioapparaterna, antingen när talknappen (TALK) eller anropsknappen (CALL) (för radioanropstjänst) är intryckt. Mottagningen på en apparat är möjlig endast när båda knapparna är helt uppsläpptta.

När PMR-kommunikationsradion är påkopplad och den inte används för överföring av tal eller för en radiosignal, så befinner den sig fortfarande i mottagningsmoduset.

Det går inte att ta emot meddelanden, så länge som tal- eller anropsknappen (TALK resp. CALL) är intryckt, detta oberoende av om det pratas eller inte.

Genom att trycka på dessa knappar, stängs mottagningsmoduset automatiskt av.

När apparaten används för ett samtal, så ska tal- och/eller anropsknappen (TALK resp. CALL) släppas lös, så att samtalspartners svar kan höras.

När detta glöms, förblir apparaten i överföringsmoduset, i vilket det inte är möjligt att lyssna på meddelanden från andra apparater.

88 MEN2

Bekräftelsesignal (Roger)

När samtalspartnern avslutar sitt meddelande och släpper lös talknappen (TALK), så genererar apparaten en akustisk signal vid mottagningsstationen. Detta indikerar, att den sist talandes kommunikationsradio nu befinner sig i mottagningsmoduset och att det nu är möjligt att svara på den andra kommunikationsradion.

88 ℃ HEM

Volymjustering av högtalaren

Ljudstyrkan ställs in med knapparna UP och DN (DOWN), kanalen och koden växlar och kommunikationsradion programmerar.

• För att öka ljudstyrkan, tryck på knappen UP.
• För att minska ljudstyrkan, tryck på knappen DN.
  • Ljudstyrkan visas på LC-displayen genom antalet streck.

88 NEW

Val av kanal

Din PMR-kommunikationsradio använder en av de åtta angivna kanalerna.

Det är endast möjligt att kontakta kommunikationsradio-apparater som är inställda på samma kanal. Av tabellen på sidan 79 framgår de frekvenser som du kan använda med din kommunikationsradio.

Växla kanal:

• Tryck på knappen MENU (kanalinställning). På displayen blinkar symbolen »1 ^ch «.
• Så länge som talet blinkar, aktivera pilknappen UP eller DN, tills den önskade kanalen visas.

88:00 风扇

För att spara kanalen, tryck åter på knappen MENU (kanalinställning).

- Om knappen MENU inte trycks in en gång till, så återvänder apparaten automatiskt till den normala driften efter 10 sekunder.

88 mm MEN

Direkt samtal med en annan radiodeltagare

• Ställ in ljudstyrkan på en hörbar nivå
- Håll talknappen (TALK) på apparatens vänstra sida intryckt. På LC-displayen visas symbolen för överföringen av samtalet.
- Tala i mikrofonen med ett avständ på 4 bis 5 cm till apparaten, håll samtidigt talknappen intryckt.
- När meddelandet är avslutat, släpp genast lös knappen TALK, för att kunna lyssna på svaret.

Räckvidd

Din PMR-kommunikationsradio har en räckvidd på upp till 5 km. Beroende på väderleken och omgivningen kan den vara kortare.

Räckvidden kan påverkas av:

• Byggnader
  • Tjocka träd eller tätt lövverk.
  • Terräng med kullar eller berg.

Den längsta räckvidden uppnås på en jämn, öppen terräng utan hinder. Om den automatiska brusspärren ska sättas ur funktion för att kunna uppnå den maximala räckvidden, aktivera monitorfunktionen.

Räckvidden beror även på apparatens batterinivå liksom på de omgivande terrängförhållandena och på signalstyrkan på den kommunikationsradio som sänder.

88 PΩ = 1000Ω MINS

Anropa en annan kommunikationsradio

För att kunna kontakta en annan kommunikationsradio-deltagare, beakta följandes:

• Båda kommunikationsradioapparaterna måste vara påkopplade.
• Ställ in ljudstyrkan på en hörbar nivå.
• Tryck på knappen CALL på kommunikationsradions framsida och släpp den lös igen.

Samtalspartnerns apparat genererar en radioanropssignal under två sekunder.

Det är nu möjligt att svara på ditt anrop så som följer:

• Tryck på talknappen TALK och prata i kommunikationsradion.
• Tryck på anropsknappen CALL. Din kommunikationsradio utlöser under två sekunder en radioanropssignal.

Inställning av anropssignalen

Tryck två gånger på knappen MENU. Kommunikationsradion växlar till inställningsmoduset för anropssignalen.

På LC-displayen visas »CR1«.

För att ändra numret för anropssignalen (fem olika anropssignaler) eller för att koppla från anropssignalen, tryck på UP eller DN. Under denna procedur hörs de olika anropssignalerna.

68.00 100% 温度 温度 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.38

3 gånger

Knappsignal PÅ/FRÅN

Med den här funktionen genererar apparaten en akustisk bekräftelsesignal varje gång som en knapp aktiveras. För att koppla på eller från knappsignalen. gör så här:

• Tryck tre gånger på knappen MENU, tills symbolen »to ^on « blinkar på LC-displayen.
• För att aktivera (på LC-displayen visas ON) eller avaktivera (på LC-displayen visas OF) funktionen för knappsignalen, tryck på UP eller DN.
• Lämna urvalsmoduset genom att trycka en gång på talknappen TALK.

88 V MEN

4 gånger

Bekräftelsesignal (Roger) PÅ/FRÅN

Roger-signalen överförs automatiskt, så länge som talknappen TALK är lössläppt. Detta signalerar för samtalspartnern, att du är färdig med ditt meddelande. Aktivering eller avaktivering av Roger-signalen:

• Tryck fyra gånger på knappen MENU, tills symbolen »ro on« blinkar på LC-displayen.
• För att aktivera (på LC-displayen visas ON) eller avaktivera (på LC-displayen visas OF) Roger-signalen, tryck på UP eller DN.
• Lämna funktionen för Roger-signalen genom att trycka en gång på talknappen TALK.

5. Andra funktioner

88 M MND

Din PMR-kommunikationsradio är utrustad med en kopplingsteknik för automatisk undertryckning av brus, med vilken det är möjligt att filtrera bort svaga överföringar och oönskade biljud. Dessa signaler kan fångas upp som bakgrundsbrus och orsakas mestadels av terrängens förhållanden eller av att den maximala räckvidden har uppnätts.

Monitor

Med denna funktion är det möjligt att tillfälligt eller permanent koppla från den automatiska brusspärren. På så vis kan den maximalt möjliga räckvidden utnyttjas, men även statiska signaler fångas upp. Ljudstyrkan för högtalaren kan avstämmas mot bakgrundsbruset.

• Aktivera samtidigt knapparna MENU och UP. På LC-displayen visas monitorsignalerna.
• För att åter aktivera den automatiska brusspärren. tryck på knappen MENU.

88.00 MEN

Bestämning av kanalen

Med denna funktion kan knapparna för kanalinställningen på apparatens framsida låsas, så att inställningarna inte kan ändras oavsiktligt.

Bestämma kanal:

- Håll knappen LOCK intryckt under fem sekunder, tills en akustisk signal ljuder. På LC-displayen visas lässymbolen (i form av en nyckel).

Frige en kanal:

- Håll åter knappen LOCK intryckt under fem sekunder, tills en akustisk signal ljuder. Låssymblen på LC-displayen raderas.

88 dB MENO

Kanalsökning

Med din kommunikationsradio kan du låta genomsöka alla åtta kanalerna automatiskt, för att kunna fastställa en aktivitet.

Sökning:

• Håll knapparna MENU och DN intryckta samtidigt under två sekunder.
• Under sökningen indikeras växlingen av kanalerna.
• När en signal lokaliseras, lägger apparaten in en paus på fyra sekunder.
• Genom att trycka på talknappen TALK, avbryts sökningen och det är möjligt att påbörja ett samtal. Med knappen DN fortsätter sökningen.
• För att avbryta sökningen, tryck åter på knappen MENU.

Din PMR-kommunikationsradio är försedd med en speciell kopplingsteknik, med vilken batteriets livslängd ska förlängas. När kommunikationsradion inte används under fyra sekunder, så kopplar den automatiskt in i standby-moduset. Men det är fortfarande möjligt, att ta emot meddelanden.

När en signal lokaliseras, återvänder apparaten automatiskt till tillståndet med full effekt.

Som tillval kan din PMR-kommunikationsradio drivas med en extern mikrofon och högtalare*, som i regel säljs som kombination. Uttagen befinner sig under skyddslocket på apparatens översida.

Anslutning av externt headset (hörlur/mikrofon):

• Lyft på gummilocket på översidan av apparaten, frilägg uttaget.
• Stick in stickkontakten i uttaget.

6. Kundtjänst

Det gläder oss, att du beslöt dig för att köpa denna PMR-kommunikationsradio. Du har köpt en kvalitativt högvärdig kommunikationsradio, som du kommer att kunna använda tillförlitligt under många år. Var vänlig och läs igenom dessa anvisningar.

Om det skulle uppstå problem i sammanhang med denna produkt eller om du skulle ha någon fråga angående funktionerna, så hjälper dig denna handbok vidare.

7. Kanalfrekvenser och kodtabeller

PMR-kanalfrekvenser

Kanal Frekvens (MHz) Kanal Frekvens (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

8. Garanti

Brennenstuhl garanterar, att denna apparat är fri från brister, vilka härrör från material och/eller bearbetning, under en tidsrymd på 2 år från och med köpdatumet. Denna garanti gäller inte för andrahandsapparater eller produkter, som förvärvats genom försäljning eller uthyrning till tredje part. Denna garanti utesluter även de skador, som har orsakats av högre makt, åskslag, icke ändamålsenlig användning, icke korrekt idrifttagning eller användning samt reparation eller ombyggnad utförda av obehörig person.

Garantianspråk godtas endast, när ett tillhörande köpebevis uppvisas. Därför råder vi uttryckligen, att bevara kassakvittot samt allt förpackningsmaterial, för att kunna åtnjuta den inskränkta garantin. Vid återlämnandet till en auktoriserad kundtjänst ska alla tillbehörsdelarna samt bruksanvisningen bifogas. Glöm inte heller att ange ditt namn och adress (i tryckstil) samt att bifoga en kort beskrivning av felet och en kopia av kassakvittot.

brennenstuhl®
