MANUAL DE UTILIZADOR TRX 3000 BRENNENSTUHL

PT Manual de instruções

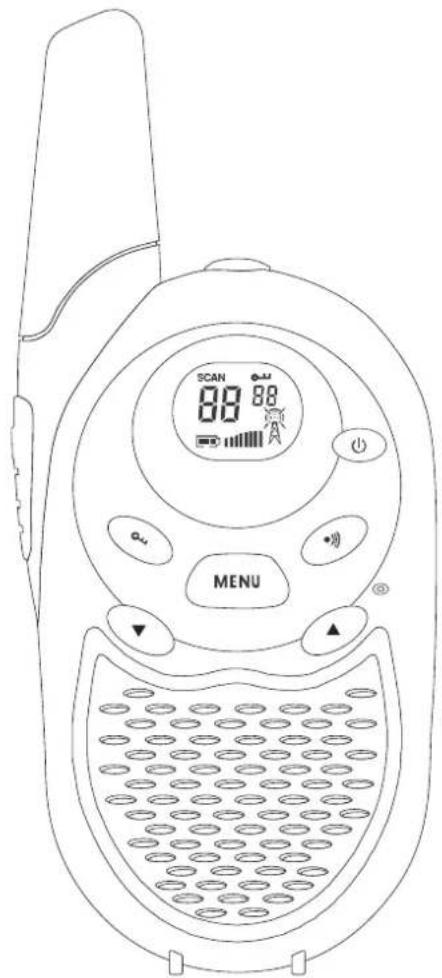

Walkie Talkie PMR TRX 3000

SCAN 88 88 MENU

Índice

1. Indicações gerais....60

1. Partes integrantes.... 61

2. Colocação em funcionamento do aparelho de radiocomunicação PMR...... 62

Ligar o aparelho de radiocomunicação 63

Comunicação 63

Regular o volume de som do altifalante.... 64

Seleccionar o canal.... 64

Falar directamente com outro interlocutor.... 65

Chamar outro aparelho de radiocomunicação 65

Definição do sinal de chamada 65

LIGAR/DESLIGAR sinal de tecla 66

LIGAR/DESLIGAR sinal de confirmação (Roger) 66

1. Outras funções 66

Supressão automática de ruído 66

Definição do canal 67

Comutação automática para standby.... 67

Microfone/altifalante externo....67

1. Serviço de assistência técnica.... 68

2. Frequências dos canais e tabelas de códigos 68

Frequências dos canais PMR 68

1. Garantia.... 68

1. Indicações gerais

Material fornecido

Ao desembalar o seu aparelho de radiocomunicação, deverão estar presentes os seguintes componentes:

• dois aparelhos PMR de 8 canais
- duas molas para prender ao cinto
- este manual

1. Tomada do altifalante/microfone
2. Interruptor ligar/desligar
3. Tecla de bloqueio
4. Tecla de menu
5. Tomada de carregamento
6. Tecla para chamar
7. Tecla para falar
8. Antena
9. Mostrador LCD
10. Tecla "Up" (mudar de canal e regular o volume de som)
11. Tecla "Down" (mudar de canal e regular o volume de som)
12. Mola para prender ao cinto

2. Partes integrantes

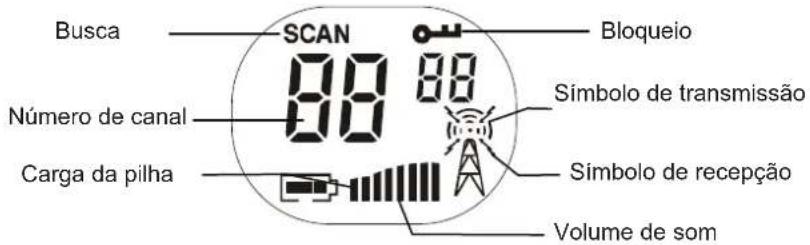

Busca SCAN Bloqueio Número de canal 88 88 Carga da pilha Símbolo de transmissão Símbolo de recepção Volume de som

1. Altifalante/microfone 5. Tomada de carregamento


8. Antena 12. Mola para prender ao cinto 9. Mostrador LCD 2. Interruptor ligar/desligar 6. Tecla para chamar Microfone 10. Tecla "Up" 11. Tecla "Down" Altifalante 7. Tecla para falar 3. Tecla de bloqueio 4. Tecla de menu

3. Colocação em funcionamento do aparelho de radiocomunicação PMR

Colocar as pilhas

Para utilizar o aparelho de radiocomunicação, é preciso colocar quatro pilhas do tipo AAA.

Atenção!

Se as pilhas ficarem mal colocadas, estas ou o aparelho podem sofrer danos.

Colocar pilhas

Retire a mola para prender ao cinto. Para isso, puxe para trás o elemento existente na parte superior do clipe, faça deslizar a tampa e remova-a.

Puxe para baixo o fecho do compartimento das pilhas e solte a respectiva tampa.

Coloque quatro pilhas do tipo AAA. Preste atenção à representação relativa à polaridade correcta, no lado de plástico.

Volte a fechar a tampa do compartimento das pilhas.

Deixe engatar o fecho e a mola para prender ao cinto.

Ligar o adaptador

Retire a tampa de borracha da parte superior do aparelho. A tomada está por baixo.

Para o aparelho funcionar com AC/DC, é necessário um adaptador próprio para carregar as pilhas recarregáveis (opção).

Coloque o conector redondo (diâmetro exterior 2,5 mm) do adaptador AC/DC 7,5 V DC/200 mA* na tomada de carregamento na parte inferior do aparelho.

Nota

Para carregar correctamente as pilhas, tem de se desligar o aparelho. Se o aparelho continuar ligado, não haverá corrente suficiente para o carregamento, uma vez que o próprio aparelho consome corrente.

Durante o carregamento com o aparelho desligado, o progresso do processo não é visualizado.

Para carregar completamente a pilha, estando esta no seu nível de carga mais baixo, são precisas entre 7 a 10 horas.

AVISO

Para o carregamento com adaptador AC/DC use exclusivamente pilhas recarregáveis do tipo AAA. A utilização de pilhas não recarregáveis leva a danos nas próprias pilhas e no aparelho (perigo de explosão)!

Não use ao mesmo tempo pilhas usadas e pilhas novas.

Não misture pilhas alcalinas, normais (de zinco-carbono) e recarregáveis.

O indicador da carga das pilhas encontra-se no canto inferior esquerdo do mostrador LCD do aparelho. O símbolo representa uma pilha com barras verticais. Estas barras desaparecem quando a pilha estiver quase descarregada.

Substituição de pilhas

As barras verticais desaparecem do símbolo quando estiver na altura de substituir as pilhas. Para evitar que a comunicação seja interrompida, as pilhas devem ser substituídas quanto antes.

Nota

Substituir sempre por pilhas alcalinas. Se o aparelho de radiocomunicação não for usado durante um período considerável, as pilhas devem ser retiradas. As pilhas podem ficar corroídas e, no caso de muito tempo sem uso, existe o risco de verterem líquidos que podem provocar danos irreversíveis no aparelho.

Mantenha as pilhas afastadas de fontes de calor e não as exponha a temperaturas elevadas. Perigo de explosão!

4. Operação

Ligar o aparelho de radiocomunicação

Para ligar ou desligar o aparelho de radiocomunicação PMR, mantenha o interruptor ligar/desligar premido durante, pelo menos, 2 segundos. Ouve-se um sinal, no mostrador LCD surge uma indicação sobre o aparelho e o mostrador fica aceso a verde durante alguns segundos.

O seu novo aparelho de radiocomunicação PMR pode ser operado em dois modos de funcionamento. Existem oito canais à disposição. Nestes canais, tanto é possível falar directamente com alguém, como chamar o interlocutor por meio de um sinal acústico.

Só é possível haver comunicação entre os aparelhos de radiocomunicação PMR se ou a tecla para falar (TALK) (para falar) ou a tecla para chamar (CALL) (para serviço de radiochamada) estiver premida. A recepção só é possível se nenhuma das teclas estiver premida.

Receber mensagens

Se o aparelho de radiocomunicação PMR estiver ligado e não for usado para falar, nem para radiochamada, encontra-se em modo de recepção.

Se a tecla para falar ou para chamar (TALK ou CALL)

estiver premida, não se podem receber mensagens, independentemente de se falar ou não.

Premindo estas teclas, o modo de recepção é automaticamente desactivado.

Se o aparelho for usado para falar, solte a tecla para falar e/ou para chamar (TALK ou CALL) para conseguir ouvir a resposta do seu interlocutor.

Se isto não for feito, o aparelho permanece em modo de transmissão no qual não se conseguem ouvir mensagens de outros aparelhos.

88 dB MENG

Sinal de confirmação (Roger)

Assim que o interlocutor termina a mensagem e solta a tecla para falar (TALK), o aparelho gera um sinal acústico no terminal receptor. Isto indica que o aparelho de radiocomunicação da pessoa que esteve a falar se encontra agora em modo de recepção e que o terminal interlocutor pode responder.

88 100 NEW

As teclas UP e DN (DOWN) servem para regular o volume de som, mudar de canal e de código e programar o aparelho de radiocomunicação.

• Para aumentar o volume de som, prima a tecla UP.
• Para baixar o volume de som, prima a tecla DN.
• O volume de som é visualizado no mostrador LCD através do número de traços.

Seleccionar o canal

O seu aparelho de radiocomunicação PMR funciona num dos oito canais predefinidos.

Só é possível estabelecer contacto com aparelhos de radiocomunicação que estejam sintonizados no mesmo canal. A tabela da pág. 68 mostra as frequências em que o seu aparelho de radiocomunicação pode funcionar.

Mudar de canal:

• Prima a tecla MENU (definição do canal). No mostrador, pisca o símbolo »1 ^ch «.
• Com o número a piscar, prima as teclas de seta UP ou DN até aparecer o canal pretendido.

Para guardar o canal, volte a premir a tecla MENU (definição do canal).

- Se a tecla MENU não for carregada uma segunda vez, 10 segundos depois, o aparelho volta automaticamente ao modo normal.

88 mm MEN

Falar directamente com outro interlocutor

• Regule o volume de som para um nível audivível.
• Mantenha premida a tecla para falar (TALK) do lado esquerdo do aparelho. No mostrador LCD surge o símbolo de transmissão de voz.
• Fale para o microfone a uma distância do aparelho entre 4 e 5 cm, mantendo a tecla para falar premida.
• Depois de terminada a mensagem, largue imediatamente a tecla TALK para poder ouvir a resposta.

Alcance

O seu aparelho de radiocomunicação PMR tem um alcance até 5 km, que pode ficar um pouco reduzido se estiver mau tempo ou devido a outras influências ambientais.

O alcance pode ser influenciado por:

• edifícios
- árvores ou folhagem densas
- terrenos acidentados ou montanhosos

O maior alcance é atingido em terrenos planos, abertos e sem obstáculos. Se, para atingir o alcance máximo, for preciso desactivar a função automática de supressão de ruído, active a função de monitorização.

O alcance também depende da carga das pilhas do aparelho, das condições predominantes do terreno e da força do sinal do aparelho de radiocomunicação transmissor.

88 121 minutes

Chamar outro aparelho de radiocomunicação

Para entrar em contacto com outro interlocutor, há que ter em atenção o seguinte:

• Ambos os aparelhos de radiocomunicação têm de estar ligados.
• O volume de som tem de estar regulado para um nível audível.
• É preciso premir e largar a tecla para chamar CALL na parte frontal do aparelho de radiocomunicação.

O aparelho do interlocutor emite durante dois segundos um sinal de chamada rádio.

À sua chamada pode responder-se da seguinte forma:

• Premindo a tecla para falar TALK e falar para o aparelho de radiocomunicação.
• Premindo a tecla para chamar CALL. O seu aparelho de radiocomunicação emite durante dois segundos um sinal de chamada rádio.

88 mm ###

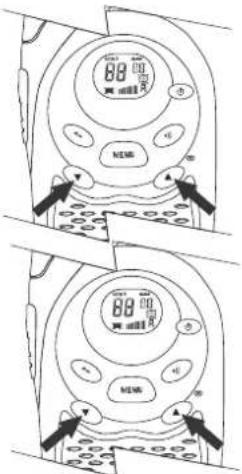

Definição do sinal de chamada

Prima duas vezes a tecla MENU. O aparelho de radio-comunicação entra no modo de definição do sinal de chamada. No mostrador LCD surge »CR1«.

Para mudar o número do sinal de chamada (há cinco sinais de chamada diferentes) ou desligar o sinal de chamada, prima UP ou DN. Os vários sinais de chamada são audíveis durante este processo.

LIGAR/DESLIGAR sinal de tecla

Com esta função, o aparelho emite um sinal acústico de confirmação de cada vez que se prime uma tecla. Para ligar ou desligar o sinal de tecla, proceda da seguinte forma:

• Prima três vezes a tecla MENU até o símbolo »to ^on « começar a piscar no mostrador LCD.
• Para activar (no mostrador LCD surge ON) ou desactivar (no mostrador LCD surge OF), prima a função de sinal de tecla UP ou DN.
• Para deixar o modo de selecção, prima uma vez a tecla para falar TALK.

88 mL VREF

4 vezes

LIGAR/DESLIGAR sinal de confirmação (Roger)

O sinal Roger é transmitido automaticamente assim que se larga a tecla para falar TALK. Isto indica ao interlocutor que terminou a mensagem.

Activar ou desactivar o sinal Roger:

• Prima a tecla MENU quatro vezes até o símbolo »ro ^on « começar a piscar no mostrador LCD.
• Para activar (no mostrador LCD surge ON) ou desactivar (no mostrador LCD surge OF) o sinal Roger, prima UP ou DN.
• Para deixar a função de sinal Roger, prima uma vez a tecla para falar TALK.

5. Outras funções

88 88 88

Supressão automática de ruído

O seu aparelho de radiocomunicação PMR está equipado com uma tecnologia de comutação para supressão automática de ruído, que permite filtrar as transmissões fracas e os sempre indesejados ruídos parasitas. Estes sinais podem ser captados como ruído de fundo e são causados principalmente pelas condições do terreno ou pela limitação do alcance.

Monitorização

Esta função permite desligar temporária ou permanentemente a supressão automática de ruído. Dessa forma, consegue-se aproveitar o alcance máximo possível. Contudo, são captados também sinais estáticos. O volume de som do altifalante pode ser adaptado aos ruídos de fundo.

- Prima, ao mesmo tempo, as teclas MENU e UP. No

mostrador LCD surgem os sinais de monitorização.

- Para voltar a activar a supressão automática de ruído, prima a tecla MENU.

Definição do canal

Esta função permite bloquear as teclas de definição do canal na parte frontal do aparelho, para que as definições não possam ser alteradas inadvertamente.

Definir o canal:

- Mantenha premida a tecla LOCK durante cinco segundos até ouvir um sinal. O símbolo de bloqueio surge no mostrador LCD (sob a forma de chave).

Desproteger o canal:

- Volte a manter premida a tecla LOCK durante cinco segundos até ouvir um sinal. O símbolo de bloqueio desaparece do mostrador LCD.

Com o seu aparelho de radiocomunicação pode pesquisar automaticamente todos os oito canais para averiguar se existe actividade.

Busca:

• Mantenha premidas as teclas MENU e DN ao mesmo tempo, durante dois segundos.
• Durante a busca, os canais que vão mudando são mostrados.
• Assim que for localizado um sinal, o aparelho faz uma pausa de quatro segundos.
• Premindo a tecla para falar TALK, a busca é interrompida e pode começar-se a falar. A busca prossegue com a tecla DN.
• Para interromper a busca, volte a premir a tecla MENU.

88 dB W1 W2 W3 W4 W5 W6 W7 W8 W9 W10 W11 W12 W13 W14 W15 W16 W17 W18 W19 W20 W21 W22 W23 W24 W25 W26 W27 W28 W29 W30 W31 W32 W33 W34 W35 W36 W37 W38 W39 W40 W41 W42 W43 W44 W45 W46 W47 W48 W49 W50 W51 W52 W53 W54 W55 W56 W57 W58 W59 W60 W61 W62 W63 W64 W65 W66 W67 W68 W69 W70 W71 W72 W73 W74 W75 W76 W77 W78 W79 W80 W81 W82 W83 W84 W85 W86 W87 W88 W89 W90 W91 W92 W93 W94 W95 W96 W97 W98 W99 W100

Comutação automática para standby

O seu aparelho de radiocomunicação PMR dispõe de uma tecnologia de comutação especial que permite prolongar o tempo de vida útil das pilhas. Se o aparelho de radiocomunicação estiver quatro segundos sem ser usado, muda automaticamente para o modo standby. Contudo, é possível continuar a receber mensagens.

Assim que for localizado um sinal, o aparelho volta automaticamente ao funcionamento pleno.

Microfone/altifalante externo

O seu aparelho de radiocomunicação pode ser operado opcionalmente com microfone e altifalante externo*, os quais são normalmente comprados em conjunto. As tomadas estão sob a tampa de protecção na parte superior do aparelho.

Ligação para auscultador externo (altifalante/microfone):

• Levante a tampa de borracha na parte superior do aparelho para descobrir a tomada.
• Insira a ficha na tomada.

* O microfone externo e a combinação de altifalante podem ser adquiridos à parte.

6. Serviço de assistência técnica

Congratulamo-nos pelo facto de ter optado pela aquisição deste aparelho de radiocomunicação PMR de qualidade superior, que poderá ter ao serviço em excelentes condições durante muitos anos. Leia atentamente estas indicações.

Se surgirem problemas relacionados com o produto ou se tiver dúvidas sobre as suas funções, este manual pode ajudá-lo.

7. Frequências dos canais e tabelas de códigos

Frequências dos canais PMR

Canal	Frequência	(MHz)	Canal	Frequência
1	446.00625		5	446.05625
2	446.01875		6	446.06875
3	446.03125		7	446.08125
4	446.04375		8	446.09375

(MHz)

8. Garantia

A Brennenstuhl garante o bom estado do produto, no que diz respeito ao material e/ou fabrico, durante um período de dois anos a contar da data de compra. Esta garantia não é válida para aparelhos usados ou produtos que tenham sido adquiridos para venda ou aluguer a terceiros. Além disso, estão excluídos da garantia todos os danos provocados por força maior, relâmpagos, utilização imprópria, colocação em funcionamento ou operação impróprias, bem como reparação ou conversão não autorizada.

Os direitos de garantia só serão reconhecidos mediante apresentação do comprovativo de compra. Recomendamos vivamente que guarde o talão de compra e todo o material de embalagem, a fim de poder usufruir da garantia limitada do produto. Em caso de devolução ao revendedor, é necessário devolver todos os acessórios, sem esquecer também o manual de instruções. Lembre-se também de indicar o seu nome e a morada (em letra de imprensa), incluindo ainda uma breve descrição do defeito, bem como uma cópia do talão de compra.

brennenstuhl®
