Type de produit	Carte de gestion a distance pour serveur
Marque	ASUS
Modele	ASMB4-iKVM / ASMB4-SOL PLUS
Compatibilite	Cartes meres serveur ASUS avec socket BMC
Chipset	Aspeed 2050
Memoire RAM	56 Mo (systeme) + 8 Mo (video)
Memoire ROM	16 Mo
Dimensions	22 mm x 17 mm
Poids	Environ 20 g
Alimentation	Alimentee par la carte mere via le socket BMC
Protocole de gestion	IPMI 2.0 (RMCP+, SOL, KVM over LAN)
Fonctions principales	Controle a distance KVM, redirection de console, support des medias virtuels (USB/CD/DVD), gestion de l'alimentation, journal des evenements, alertes (SNMP, e-mail), mise a jour du firmware
Interfaces reseau	2 ports LAN (RJ-45) pour gestion (LAN1 et LAN3)
Interface utilisateur	Interface web (HTTPS), application ARC (ASUS Remote Console)
Securite	Chiffrement AES, authentification RAKP-HMAC-SHA1, SSL, gestion des utilisateurs multiniveaux
Entretien et nettoyage	Eviter l'accumulation de poussiere ; utiliser un chiffon antistatique pour le nettoyage
Pieces detachees et reparabilite	Non applicables (carte integree) ; contacter le support ASUS en cas de defaut
Informations generales	Permet la gestion a distance de serveurs ASUS via LAN, compatible avec la plupart des systemes d'exploitation (Windows, Linux)

FOIRE AUX QUESTIONS - ASMB4IKVM ASUS

Comment installer la carte ASMB4-iKVM sur ma carte mere ?

Inserez la carte dans le socket BMC dedie sur la carte mere serveur ASUS. Assurez-vous que le systeme est hors tension et debranche. Apres installation, rebranchez l'alimentation et attendez 30 secondes avant de demarrer.

Quelles sont les adresses IP par defaut et comment y acceder ?

Par defaut, l'adresse IP est obtenue via DHCP. Vous pouvez configurer une IP statique via le menu BIOS ou l'outil ASMC4 en DOS. L'interface web est accessible via un navigateur a l'adresse IP du BMC.

Quels sont les identifiants de connexion par defaut ?

Nom d'utilisateur : admin, mot de passe : admin. Il est recommande de les changer rapidement apres la premiere connexion.

Comment mettre a jour le firmware de la carte ?

Vous pouvez mettre a jour le firmware via l'interface web (menu Maintenance) ou en demarrant sur le CD fourni et en selectionnant l'option de mise a jour. Conservez la configuration en utilisant l'option Preserve Configuration.

La console Java ne s'affiche pas correctement, que faire ?

Assurez-vous que JRE est installe sur le poste client. Si l'ecran reste vide, cliquez sur Refresh Page dans l'interface web. Verifiez egalement que les ports 7578 et 5120/5123 sont ouverts dans le pare-feu.

Comment utiliser le media virtuel (Virtual Media) ?

Dans l'interface web, allez dans Remote Control > Console Redirect. Lancez la console Java, puis montez une image ISO ou un lecteur USB distant via les options de media virtuel. La fonction est uniquement disponible sur la version ASMB4-iKVM.

Que faire si la carte n'est pas detectee par le reseau ?

Verifiez que le cable reseau est branche sur le bon port LAN (LAN1 ou LAN3). Assurez-vous que l'adresse IP du BMC est dans le meme sous-reseau que votre poste de gestion. Testez avec une commande ping.

Comment reinitialiser le mot de passe oublie ?

Vous pouvez reinitialiser le mot de passe en utilisant l'outil ASMC4 en DOS. Demarrez sur le CD, ouvrez une invite de commande et tapez : asmc4 -adm_password nouveau_mot_de_passe.

Est-il possible de controler l'alimentation a distance ?

Oui, via l'interface web (Remote Control > Server Power Control) ou l'application ARC. Vous pouvez allumer, eteindre, redemarrer ou forcer un cycle d'alimentation.

Quels ports reseau doivent etre ouverts dans le pare-feu ?

Les ports essentiels sont : 80 (HTTP), 443 (HTTPS), 623 (IPMI), 5120 (CD-ROM virtuel), 5123 (lecteur virtuel), 7578 (KVM). Pour les alertes, ouvrez le port 162 (SNMP Trap).

MODE D'EMPLOI ASMB4IKVM ASUS

ASUS

ASMB4-iKVM/ ASMB4-SOL PLUS

Carte de gestion à distance

C4308

Première édition

Publié en mars 2009

Copyright © 2009 ASUSTeK Computer Inc. Tous droits réservés.

Toutes les parties de ce produit, y compris les accessoires et les logiciels, ainsi que les droits de propriété intellectuelle associés, appartiennent à ASUSTeK Computer Inc. (ci-après dénommé ASUS) ou aux entités autorisées par ASUS. Sans l'autorisation du détenteur des droits, il est interdit de copier, reproduire, extraire ou traduire ce document. Ce manuel de l'utilisateur ne fournit aucune garantie, position ou implication. ASUS et ses employés ne seront pas tenus responsables des pertes de données, pertes de profits ou interruptions d'activité, qu'elles soient directes ou indirectes, résultant de l'utilisation de ce manuel ou des informations produit mentionnées. De plus, les spécifications et informations produit mentionnées dans ce manuel sont fournies à titre de référence uniquement et peuvent être modifiées ou mises à jour sans préavis.

Les pannes ou dommages causés par les facteurs suivants ne sont pas couverts par la garantie gratuite :

A. Dommages causés par des catastrophes naturelles (inondations, incendies, tremblements de terre, foudre, typhons, etc.), des forces majeures ou une mauvaise manipulation. B. Démontage, réparation ou envoi du produit à un centre de réparation non agréé par ASUS. C. Modifications, réparations, changements de spécifications, installation ou ajout d'accessoires non vendus, autorisés ou approuvés par le fabricant d'origine, effectués par l'utilisateur ou un tiers. D. Problèmes et pannes dus à l'installation de logiciels ou à des réglages inappropriés par l'utilisateur. E. Problèmes et pannes causés par des virus informatiques. F. Étiquette d'identification de garantie déchirée ou illisible, ou carte de service de garantie modifiée ou non conforme au produit. G. Demandes de services d'installation de logiciels (l'utilisateur doit fournir les logiciels originaux), de dépannage logiciel ou de suppression de mots de passe. H. Autres problèmes et pannes dus à une utilisation anormale.

Les noms de produits mentionnés dans ce manuel ne sont utilisés qu'à des fins d'identification et peuvent être des marques déposées ou des droits d'auteur appartenant à d'autres sociétés.

Pour les dernières mises à jour des spécifications du produit, veuillez consulter le site Web officiel d'ASUS ou contacter ASUS directement.

Attention ! Si le numéro de série de ce produit est endommagé ou illisible, la garantie ne s'appliquera pas !

Table des matières

Consignes de sécurité

电气方面的安全性 vi 操作方面的安全性

关于这本用户手册 vi

用户手册的编排方式 提示符号. VIII 哪里可以找到更多的产品信息 VIII

ASMB4-iKVM/ASMB4-SOL PLUS规格列表

第一章：产品介绍

1.1 欢迎加入华硕爱好者的行列！ 1-2 1.2 产品包装 1-2 1.3 功能介绍 1-3 1.4 系统需求 1-4 1.5 网络设置 1-5

第二章：安装

2.1 安装前 2-2 2.2 硬件安装 2-2 2.3固件升级与IP设置 2-4

2.3.1 固件升级 2-4 2.3.2 设置BMCIP源静态IP 2-6 2.3.3 设置BMCIP源DHCP 2-7

2.4BIOS设置 2-8 2.5运行ASMC4应用程序 2-11

2.5.1 设置LAN控制器 2-13 2.5.2 设置用户名与密码 2-14

2.6 安装软件 2-15

2.6.1 安装ARC 2-15 2.6.2 运行ARC 2-16

第三章：华硕远程控制程序

3.1 华硕远程控制（ASUSRemoteConsole） 3-2

3.1.1 ARC窗口介绍 3-3 3.1.2 连接远程服务器 3-6

目录内容

3.1.3 获取监控器信息 3-8 3.1.4 显示FRU信息 3-10 3.1.5 显示系统事件日志 3-11 3.1.6 使用远程控制 3-12 3.1.7 显示所有远程服务器监控器 3-13 3.1.8 调整监控设置 3-14 3.1.9 控制远程服务器电源 3-16 3.1.10 查看 PET 信息 3-17

3.2 华硕主机管理控制器设置（Host Management Controller Setup）...

3.2.1 安装并运行华硕 Host Management Controller Setup 应用程序 3-20 3.2.2 菜单栏 3-21 3.2.3 初始化（Initial） 3-21 3.2.4 查看（View） 3-21 3.2.5 设置（Set） 3-24 3.2.6 监控（Monitor） 3-25 3.2.7 帮助（Help） 3-26

第四章：网页用户界面

4.1 网页用户界面 4-2

4.1.1 登入应用程序 4-2 4.1.2 使用应用程序 4-3

4.2 系统信息（System Information） 4-4 4.3 服务器状况（Server Health） 4-4

4.3.1 监控信息（Sensor Readings (with Thresholds)） 4-5 4.3.2 事件日志（Event Log） 4-5

4.4 设置（Configuration） 4-6

4.4.1 警告（Alerts） 4-6 4.4.2 PEF 4-7 4.4.3 鼠标模式（Mouse Mode） 4-7 4.4.4 网络（Network） 4-8 4.4.5 SMTP 4-8 4.4.6 SSL 4-9 4.4.7 用户（Users） 4-9 4.4.8 设置LDAP（Configure LDAP） 4-10

目录内容

4.4.9 Date/Time/NTP设置（Date/Time/NTP Settings） 4-10

4.5 远程控制（Remote Control） 4-11

4.5.1 控制重定向（Console Redirect） 4-11 4.5.2 服务器电源管理（Server Power Control） 4-12 4.5.3 截取屏幕（Capture Screen Video） 4-12 4.5.4 机箱识别指令（Chassis Identify Command） 4-13

4.6 维护（Maintenance） 4-13 4.7 语言（Languages） 4-14

附录：参考信息

A.1 BMC插座 A-2 A.2 LAN接口 A-3 A.3 疑难解决 A-4

安全性须知

电气方面的安全性

• 为避免可能的电击造成严重损害，在搬动电脑主机之前，请先将电脑电源线暂时从电源插槽中拔掉。
• 当您要加入硬件设备到系统中或者要去除系统中的硬件设备时，请务必先连接该设备的数据线，然后再连接电源线。可能的话，在安装硬件设备之前先拔掉电脑电源的电源线。
• 当您要从主板连接或拔除任何的数据线之前，请确定所有的电源线已事先拔掉。
• 在使用扩展卡或扩展卡之前，我们建议您可以先寻求专业人士的协助。这些设备有可能会干扰接地的回路。
• 请确定电源的电压设置已调整到本国/本区域所使用的电压标准值。若您不确定您所属区域的供应电压值为何，那么请就近询问当地的电力公司人员。
• 如果电源已损坏，请不要尝试自行修复。请将之交给专业技术服务人员或经销商来处理。

操作方面的安全性

• 在您安装本产品之前，请务必详加阅读本手册所提供的相关信息。
• 在使用产品之前，请确定所有的排线、电源线都已正确地连接好。若您发现有任何重大的瑕疵，请尽速联络您的经销商。
• 为避免发生电气短路情形，请务必将所有没用到的螺丝、回型针及其他零件收好，不要遗留在主板上或电脑主机中。
• 灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免放置在这些地方。
• 请勿将电脑主机放置在容易摇晃的地方。
• 若在本产品的使用上有任何的技术性问题，请和经过检定或有经验的技术人员联络。

这个画叉的带轮子的箱子表示这个产品（电子设备）不能直接放入垃圾筒。请根据不同地方的规定处理。

关于这本用户手册

产品用户手册包含了所有当您在安装华硕ASMB4-iKVM/ASMB4-SOLPLUS远程管理卡时所需用到的信息。

用户手册的编排方式

用户手册是由下面几个章节所组成：

• 第一章：产品介绍

本章节描述本远程管理卡的功能和新技术。

第二章：安装

本章节描述安装管理卡与应用程序。

第三章：华硕远程控制程序

本章节介绍华硕远程控制程序的功能。

• 第四章：网页用户界面

本章节介绍如何使用网页用户界面来设置与管理服务器。

• 附录：相关信息

本附录中包含BMC、LAN接口信息与疑难解决信息。

提示符号

为了能够确保您正确地完成管理卡设置，请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含意。

警告：提醒您在进行某一项工作时要注意您本身的安全。

小心：提醒您在进行某一项工作时要注意勿伤害到电脑主板元件。

重要：此符号表示您必须要遵照手册所描述之方式完成一项或多项软硬件的安装或设置。

注意：提供有助于完成某项工作的诀窍和其他额外的信息。

哪里可以找到更多的产品信息

您可以通过下面所提供的两个渠道来获得您所使用的华硕产品信息以及软硬件的升级信息等。

1. 华硕网站

您可以到 http://www.asus.com.cn 华硕电脑互联网站取得所有关于华硕软硬件产品的各项信息。

2. 其他文件

在您的产品包装盒中，除了本手册所列举的标准配件之外，也可能会夹带有其他的文件，譬如经销商所附的产品保证单据等。

有毒有害物质或元素的名称及含量说明标示：

部件名称	有害物质或元素
	铅(Pb)	汞(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及其电子组件	x o o	o o o
外部信号连接头及线材	x o o	o o o
外壳x o o	o o o
软驱x o o	o o o
电池x o o	o o o
光驱x o o	o o o
散热设备x	o o o o
电源适配器	x o o	o o o
硬盘x o o	o o o
中央处理器与内存	x o o	o o o

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，但该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：

1. 此产品所标示的环保使用期限，系指在一般正常使用状况下。
2. 此部件名称涵盖所有服务器相关产品，依产品不同实际涵盖项目会有所减少。

ASMB4-iKVM/ASMB4-SOL PLUS 规格列表

芯片组	Aspeed 2050
内置 RAM	系统：56 Mb 视频：8 Mb
内置 ROM	16 Mb
计时器	32-bit Watchdog Timer
主要功能	兼容 IPMI 2.0，支持 KVM over LAN 网页用户界面（远程管理） 虚拟媒体（Virtual media）
尺寸	22 mm x 17 mm

※ 规格若有任何更改，恕不另行通知

您可以在本章节中发现诸多华硕所赋予本产品的优异特色，利用简洁易懂的说明，让您能很快地掌握本产品的各项特性，当然，在本章节我们也会提及所有能够应用在本产品的新技术。

产品介绍

1.1 欢迎加入华硕爱好者的行列！

再次感谢您购买此款华硕 ASMB4-iKVM/ASMB4-SOL PLUS 远程管理卡。

华硕 ASMB4-iKVM/ASMB4-SOL PLUS 兼容智能平台管理接口（Intelligent Platform Management Interface，IPMI）2.0，允许您通过本地网络（LAN）中的中心服务器来监控、控制与管理一台远程服务器。将 ASMB4-iKVM/ASMB4-SOL PLUS 插入服务器主板，就可以即时有效地监控服务器。此方案帮助您降低 IT 管理成本，也提高了工作效率。

在您拿到本产品包装盒之后，请马上检查下面所列出的各项标准配件是否齐全。

1.2 产品包装

请检查下面所列出的各项标准配件是否齐全。

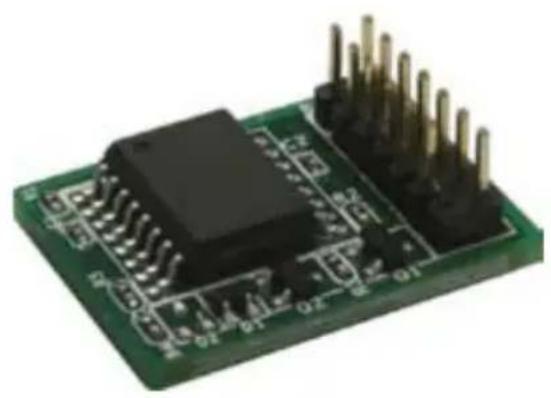

• 华硕 ASMB4-iKVM/ASMB4-SOL PLUS 远程管理卡
• 驱动程序与应用程序光盘 用户手册

若以上列出的任何一项配件有损坏或是短缺的情形，请尽快与您的经销商联系。

1.3 功能介绍

1. IPMI 2.0

• 系统接口（KCS）
• LAN 接口（支持 RMCP+）
• 系统事件日志（SEL）
• 传感器数据记录（SDR）现场可更换单元（FRU）
• 远程开机/关机、重启
• 串行局域网（SOL）认证类型：RAKP-HMAC-SHA1
• 加密（AES）
• 平台事件过滤（PEF）
• 平台事件陷阱（PET）看门狗定时器

2. Bus I2C privé

• Moniteur automatique (température, tension, vitesse des ventilateurs et événements enregistrés)

3. PMBus*

• Prise en charge de l'alimentation des périphériques PMBus

4. PSMI*

• Prise en charge de l'alimentation des périphériques PSMI

5. Interface utilisateur Web

• Moniteur, affichage SDR, SEL, FRU, configuration BMC, LAN
• Prise en charge SSL (HTTPS)
• Autorisations multi-niveaux
• Mise à niveau du firmware BMC

6. Mise à niveau du firmware

• Outil DOS
• Interface graphique Web (Windows® XP/Vista/2003/2008, RHEL5.2, SLES10SP2)

7. Remarques

PET

SNMP Trap e-Mail

1. KVM over Internet (ASMB4-iKVM uniquement)
2. Contrôle à distance via page web
3. Mise à jour du BIOS à distance (ASMB4-iKVM uniquement)
4. Mise à jour du BIOS à l'aide de la disquette distante
5. Stockage distant (média virtuel) (ASMB4-iKVM uniquement)
6. Prend en charge deux stockages distants pour USB/CD-ROM/DVD et images
7. Installation du système d'exploitation à distance (ASMB4-iKVM uniquement)
8. Use remote storage to remotely install the operating system.
9. Must support PMBus and PSMI.

** Specifications are subject to change without notice.

1.4 System Requirements

Before installing the ASMB4-iKVM/ASMB4-SOL PLUS remote management card, please confirm that the remote server system meets the following requirements:

• An ASUS server motherboard that supports the Baseboard Management Controller (BMC) socket*.
• Support for LAN (RJ-45) network interface for server management**.
• Microsoft® Internet Explorer 5.5 or later; Firefox

• Please visit the ASUS website (www.asus.com.cn) to get the latest list of server motherboards that support ASMB4-iKVM/ASMB4-SOL PLUS.

**For detailed information, please refer to the appendix.

1.5 Network Settings

The ASMB4-iKVM/ASMB4-SOL PLUS remote management card installed on the remote server motherboard connects to the local/central server via a direct LAN connection or a network hub. The following server management settings are supported:

Connexion LAN directe

Connexion LAN via un concentrateur réseau

Ce chapitre décrit comment installer la carte de gestion sur la carte mère du serveur et comment installer les différentes applications.

2.1 Avant l'installation

Avant d'installer la carte de gestion à distance sur la carte mère du serveur, veuillez prendre les précautions suivantes.

• Lors de la manipulation de tout composant sur la carte mère du serveur, débranchez d'abord le câble d'alimentation du système.
• Pour éviter l'électricité statique, lorsque vous manipulez des composants informatiques, utilisez un bracelet antistatique ou touchez un objet mis à la terre ou un objet métallique comme le boîtier de l'alimentation.
• Lors de la manipulation de composants à circuits intégrés, évitez de toucher les puces sur les composants.
• Après avoir retiré un composant à circuit intégré, placez-le sur un tapis isolant pour dissiper l'électricité statique, ou remettez-le directement dans son sac antistatique.
• Avant d'installer ou de retirer un composant, assurez-vous que l'interrupteur d'alimentation est en position OFF, et la méthode la plus sûre est de débrancher temporairement le câble d'alimentation, puis de le rebrancher après l'installation/le retrait. Cela évite d'endommager gravement la carte mère, les périphériques et les composants en raison d'une éventuelle alimentation résiduelle.

2.2 Installation matérielle

Suivez les étapes ci-dessous pour installer la carte de gestion à distance :

1. Retirez le panneau du serveur et localisez le socket BMC (Baseboard Management Controller) sur la carte mère.

Pour l'emplacement du socket BMC, reportez-vous à l'annexe.

1. Insérez les broches de la carte de gestion dans le socket BMC.

1. 按下管理卡，让它稳稳地安装在插座上。

1. 安装完成后，如右图所示。

1. 装回服务器挡板，然后接上电源线。

每次插入AC电源后，请等待30秒后再启动系统。

1. 将网线插入 LAN 接口，以进行服务器管理。

LAN 接口的位置，请参考附录说明。

1. 若要直接连接 LAN，请将网线的另一端插入本地 / 中心服务器的 LAN 接口。

若要通过网络集线器或路由器连接，请将网线的另一端插入集线器或路由器。

2.3 固件升级与IP设置

在开始使用ASMB4-iKVM/ASMB4-SOL PLUS管理卡之前，您需要升级ASMB4-iKVM/ASMB4-SOL PLUS的固件并设置IP。

2.3.1 固件升级

请依照以下步骤升级固件：

1. 将驱动程序与应用程序光盘放入光驱。
2. 重启服务器，然后在开机自检（POST）时按下 <Del> ，进入BIOS设置。
3. 进入 Boot 菜单，将【Boot Device Priority】项目设为 [CD-ROM]。
4. 完成后按下 <F10>，保存设置并退出 BIOS 设置。
5. 重启时，会出现主菜单。选择【ASMB4-iKVM（或 ASMB4-SOL PLUS）Firmware Update for Preserve Configuration】，然后按下 <Enter> 进入子菜单。

1. 此时会出现一条警告信息，询问您是否确定要升级固件，选择【Yes】进行升级。

开始升级固件。

1. 当升级完成后，会出现以下画面。

NewImageSize = 10MB, offs = 0
Uploading Firmware Image : Completed
Flash Update Completed
Device Firmware has been upgraded successfully. The device will be reset within 10 seconds for the new firmware to take effectt. Press any key to continue ...

您可以通过网页用户界面来升级固件。请参考4-13的详细说明。

2.3.2 设置 BMC IP 源静态 IP

1. 重复上一节中的步骤 1-4。
2. 重启时，会出现主菜单。选择【Configure BMC IP Source Static IP for LAN1（或LAN3）】，按下 <Enter> 进入子菜单。

1. 此时会出现一条警告信息，询问您是否确定要设置 BMC IP 源静态 IP，选择【Yes】继续。

1. 设置完成后，会出现以下画面。

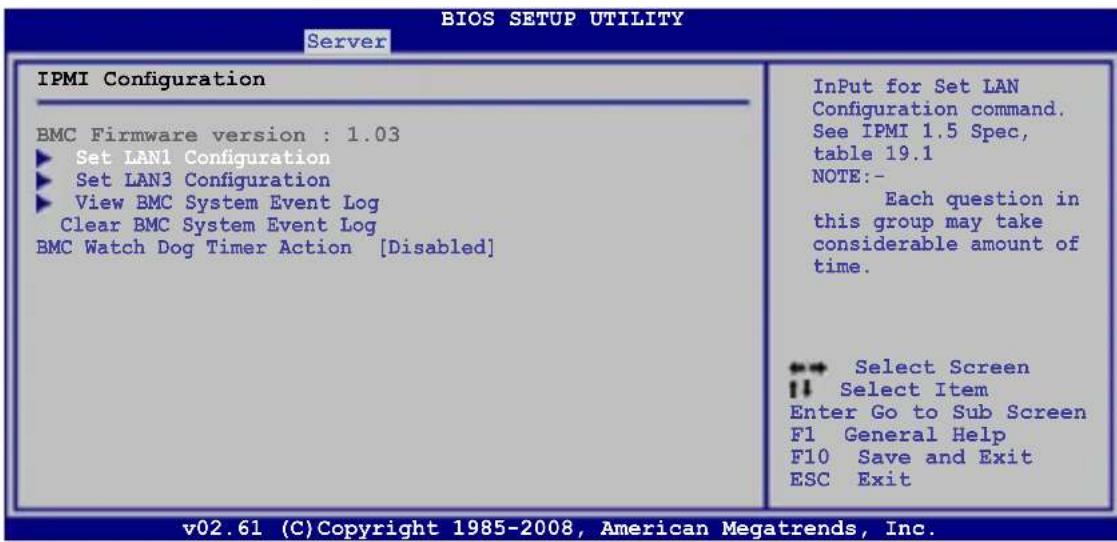

1. 进入BIOS菜单设置IP。请参考“2.4 BIOS设置”部分IP设置的说明。

2.3.3 设置 BMC IP 源 DHCP

1. 重复上一节中的步骤1-4。
2. 重启时，会出现主菜单。选择【Configure BMC IP Source DHCP for LAN1（或LAN3）】，按下 <Enter> 进入子菜单。

Carte mère ASUS Server Z8PE-D12X

Invite de commandes FreeDOS

Configurer la source IP BMC en IP statique pour LAN1

Configurer la source IP BMC en DHCP pour LAN1

Configurer la source IP BMC en IP statique pour LAN3

Configurer la source IP BMC en DHCP pour LAN3

Mise à jour du firmware ASMB4-iKVM pour préserver la configuration

Mise à jour du firmware ASMB4-iKVM pour effacer la configuration

1. Un message d'avertissement apparaît alors, vous demandant si vous êtes sûr de vouloir définir la source IP BMC en DHCP. Sélectionnez [Oui] pour continuer.

AVERTISSEMENT !!!

CONFIGURER LA SOURCE IP BMC EN DHCP MAINTENANT !

VOULEZ-VOUS CONTINUER ?

Non

Oui

1. Une fois la configuration terminée, l'écran suivant apparaît.

Détecter la carte mère -> (Z8PE-D12X)

Détecter l'interface KCS

Nouvelle source d'adresse IP BMC : DHCP

Appuyez sur n'importe quelle touche pour continuer...

1. Vous pouvez alors obtenir une adresse IP à partir du serveur DHCP.

2.4 Configuration du BIOS

Vous devez ajuster les paramètres du BIOS du serveur distant pour vous connecter au serveur central.

• Veuillez suivre les instructions du manuel de la carte mère pour mettre à niveau le BIOS du serveur distant. Veuillez visiter le site Web d'ASUS (www.asus.com.cn) pour télécharger le dernier fichier BIOS de la carte mère.
• Les écrans de configuration du BIOS dans ce chapitre sont fournis à titre de référence uniquement et peuvent différer de ceux que vous voyez.

Configuration du BIOS IPMI

Veuillez suivre les étapes ci-dessous pour configurer l'IPMI :

1. Redémarrez le serveur distant, puis pendant le test de démarrage (POST), appuyez sur pour entrer dans la configuration du BIOS.
2. Entrez dans le menu Serveur, sélectionnez le sous-menu [Configuration IPMI]. Utilisez ce menu pour configurer l'IPMI.
3. Une fois terminé, appuyez sur <F10> pour enregistrer les paramètres et quitter la configuration du BIOS.

Configuration IPMI (IPMlConfiguration)

若是共享 LAN，请选择【Set LAN1 Configuration】，若是独立 LAN，请选择【Set LAN3 Configuration】。

Set LAN1/LAN3 Configuration

本项目允许您设置BMC LAN参数。

IP Address Source

本项目用来选择IP地址源类型。若设为[Static Mode]，就可对以下三个项目进行设置，您需要指定远程服务器的IP地址、子网掩码与网关地址。若设为[ DHCP Mode]，您就无需指定远程服务器的IP地址、子网掩码与网关地址。

IP Address

本项目用来设置BMC IP地址。

Subnet Mask

本项目用来设置BMC子网掩码。建议您设置与操作系统的网络相同的子网掩码。

Gateway Address

本项目用来设置网关地址。建议您设置与操作系统的网络相同的网关地址。

View BMC System Event Log

本项目允许您查看BMC事件日志中的所有事件。读取所有BMCSEL记录最多会花费15秒钟时间。

Clear BMC System Event Log

本项目允许您清除系统事件日志。按下 显示子菜单，然后选择【Ok】来清除系统事件日志。

BMC Watch Dog Timer Action [Disabled]

本项目允许当操作系统死机或中断时，使用BMC重置或关闭系统。设置值有：[Disabled][Reset System][Power Down][Power Cycle]

要使用此功能，须安装ASWM（ASUS System Web-based Management）。

2.5 运行ASMC4 应用程序

您可以使用ASMC4程序来升级ASMB4-iKVM/ASMB4-SOL PLUS固件、为远程服务器设置LAN，并可在DOS环境下变更用户名/密码。驱动程序与应用程序光盘中包含此程序。

请依照以下步骤运行ASMC4应用程序：

1. 将驱动程序与应用程序光盘放入光驱。
2. 重启远程服务器，然后在开机自检（POST）时按下 ，进入BIOS设置。
3. 进入 Boot 菜单，将【Boot Device Priority】项目设为 [CD-ROM]。
4. 完成后按下 <F10> ，保存设置并退出 BIOS 设置。
5. 重启时，会出现主菜单。选择【FreeDOS command prompt】然后按下 进入子菜单。

1. 当出现 C: > 提示符时，输入 ASMC4 -?，然后按下 来显示 ASMC4 程序帮助菜单。画面如下图所示。

关于帮助菜单中的选项的描述，请参考下一页中的表格。

ASMC4 帮助菜单项目说明

项目描述
-kcs[smic/bt/pci_smic] NetFn command data....	发送 IPMI 指令
-bmc_ip_source source[1: Static, 2: DHCP]	设置 IP 源
-bmc_ip [ip_addr](e.g., bmc_ip 10.10.10.20)	写入独立 LAN 的 BMC IP 地址
-bmc_mask [ip_mask](e.g., bmc_mask 255.255.255.0)	写入独立 LAN 的子网掩码
-bmc_GATEway [ip_addr](e.g., bmc_GATEway 10.10.10.254)	写入独立 LAN 的网关地址
-pet_ip_mac [ip_addr] [mac_addr](e.g., pet_ip.mac 10.10.10.20 010203040506)	写入独立 LAN 的 PET 目标 IP 与 MAC 地址
-bmc_ip_s_lan1 source[1: Static, 2: DHCP]	设置共享 LAN 的 IP 源
-bmc_ip_lan1 [ip_addr](e.g., bmc_ip 10.10.10.20)	写入共享 LAN 的 BMC IP 地址
-bmc_mask_lan1 [ip_mask](e.g., bmc_mask 255.255.255.0)	写入共享 LAN 的子网掩码
-bmc_g_lan1 [ip_addr](e.g., bmc_gateway 10.10.10.254)	写入共享 LAN 的网关地址
-pet_ip_m_lan1 [ip_addr] [mac_addr](e.g., pet_ip.mac 10.10.10.20 010203040506)	写入共享 LAN 的 PET 目标 IP 与 MAC 地址
-adm_name new_name_string	变更管理名
-user_name new_name_string	变更用户名
-adm_password new_adm_password	变更管理密码
-user_password new_user_password	变更用户密码
-sol_baud [baud rate](e.g., sol_baud 57600)	设置通讯波特率
-bmc_info 显示 BMC 与 PET IP 与 MAC 地址
-fru-view fru_id 显示系统 FRU 信息
-fru-load fru_file 从文件更新系统 FRU 数据
-fru save fru_id fru_file 保存系统 FRU 数据到文件中
-sel-clear 清除系统事件日志

2.5.1 设置LAN控制器

在连接ASMB4-iKVM/ASMB4-SOL PLUS管理卡之前，您必须设置LAN接口，以便让远程服务器连接到本地/中心服务器。

请依照以下步骤设置远程服务器的LAN接口：

1. 根据前面部分的说明，运行驱动程序与应用程序光盘中的ASMC4应用程序。
2. 设置IP源：

(a) 若要设置静态IP地址，请输入asmc4 -bmc_ip_source 1。 (b) 若要从DHCP服务器取得IP，请输入asmc4 -bmc_ip_source 2。

1. 输入asmc4 -bmc_ip xxx.xxx.xxx.xxx，然后按下[Enter]为远程服务器LAN接口指定任何IP地址（若有需要）。屏幕会显示指令与回应缓冲。请将远程服务器的IP地址写下来供以后参考。

c:\>asmc4 -bmc_ip 10.10.10.243
Detect MotherBoard -> (Z8PE-D12X)
Detect KCS Interface
New BMC IP : 10.10.10.243
c:\>

完成后，回到DOS画面。

请确认远程与本地/中心服务器的IP地址在同一个子网内。您可以使用操作系统中的网络设置程序来进行确认。

1. 若有需要，请设置（a）子网掩码与（b）网关地址。

(a) 输入asmc4 -bmc_mask xxx.xxx.xxx.xxx（您的子网掩码在十进制系统中编译）。 (b) 输入asmc4 -bmc_GATEway xxx.xxx.xxx.xxx（您的网关地址在十进制系统中编译）。

1. 重启远程服务器，进入BIOS设置，然后从硬盘启动。
2. 若有需要，请调整本地/中心服务器的网络设置。

2.5.2 设置用户名与密码

您可以使用ASMC4应用程序变更用户名与密码。

请依照以下步骤变更用户名与密码：

1.执行2-11页的步骤1-5。 2. 当 c:> 提示符出现时，输入asmc4 -user_name xxxxx，然后按下 变更用户名。

C:\>asmc4 -user_name super
Detect MotherBoard -> (Z8PE-D12X)
Detect KCS Interface
Change User Name to super
C:\>

1. 输入 smc4 -user_password xxxxxxxxx 然后按下 变更密码。
2. 重启远程服务器，进入BIOS设置，然后从硬盘启动。

2.6 安装软件

您可以使用华硕远程控制（ASUS Remote Console，ARC），从本地／中心服务器监控、控制或管理远程服务器。ARC是一项网页应用程序，您可以在ASMB4-iKVM/ASMB4-SOL PLUS的驱动程序与应用程序光盘中找到。您必须安装在本地／中心服务器上安装ARC，以访问远程服务器。

安装ARC之前：

• SNMP Service：查看 Platform Event Trap（PET）信息。请参考3-17页的详细说明。
• Microsoft® ActiveSync：开启SMS功能。请参考3-15页的详细说明。

2.6.1 安装ARC

请依照以下步骤安装ARC到本地／中心服务器：

1. 将驱动程序与应用程序光盘放入光驱。若您的系统已启动光盘“自动播放通知”的功能，那么稍待一会儿光盘会自动显示驱动程序菜单。

如果菜单窗口并未自动出现，那么您也可以到驱动程序与应用程序光盘中的ARC文件夹里直接双击ARC.EXE主程序开启菜单窗口。

1. 点击【Utilities】标签，然后点击【ASUS Remote Console】。

1. 根据安装向导指示安装应用程序。

2.6.2 运行ARC

点击【开始】>【所有程序】>【ASUS Remote Console】>【ASUS Remote Console】开启ARC应用程序。

或者：

双击桌面上的ARC图标

本章介绍华硕远程控制（ARC）的功能，及如何使用此程序。

华硕

远程控制程序

3.1 华硕远程控制（ASUS Remote Console）

华硕远程控制（ASUS Remote Console，ARC）是一项网页应用程序，专为ASMB4-SOL PLUS设计，用于监控远程主机的硬件信息，包括温度、风扇速度、电压与电源。此应用程序也可帮助您快速开启/关闭或重置远程服务器。

ARC窗口由六个部分组成：

1. 菜单栏 2.工具栏
2. 导航窗口
3. Detail/SEL 窗口
4. 事件（Event）窗口
5. 状态栏

请参考下面部分的详细信息。

3.1.1 ARC窗口介绍

菜单栏

菜单栏包括所有ARC应用程序的菜单项目。

Server

View

Control

Edit

Help

菜单 功能

Server 添加、删除、连接、断开服务器,或变更服务器设置;下载/保存服务器节点列表;常规设置;清除/恢复所有设置

View 显示或隐藏工具栏、导航窗口与 PET 窗口

Control 开启 / 关闭、重置、动力循环、开启 Lan

Edit 删除系统事件日志(SEL)、PET 日志、重置 PET 目的地、重置 Baud Rate、设置 MAC 地址

Help 打开帮助内容或查看关于 ARC 应用程序的信息

工具栏

工具栏内提供常用工具项目。在按钮上滚动鼠标以显示其功能。

导航窗口

导航窗口显示已连接或未连接的远程服务器的目录。您可在此窗口中查看远程服务器。点击【All Servers】根目录，显示所有连接或未连接的远程服务器，然后选择您要监控或控制的服务器。

点击服务器前的 + ，显示服务器信息，包括SDR（Sensor Data Record）、FRU(Field Replaceable Unit)、SEL（System Event Log）与Remote Console。

某些远程服务器信息（比如SDR）包含几个监控器群组，如：温度、电压与风扇。点击远程服务器信息前的 ⊕ 显示监控器群组。

点击监控器群组前的 ⊕ ，显示每个监控器。例如：点击温度监控器群组前的 ⊕ 显示CPU1与系统温度监控器。

您也可以通过点击窗口上方的按钮来变更服务器根目录显示方式。例如：点击IP按钮则显示远程服务器的IP地址；选择ID按钮则显示远程服务器的ID；选择N按钮则显示远程服务器的名称。

Detail/SEL 窗口

“Detail/SEL”窗口显示SDR、FRU与SEL的详细信息。点击此窗口的链接可显示监控器的详细信息或系统事件，您也可以调整监控器极限值。

事件（Event）窗口

“Event”窗口显示由ARC接收到的Platform Event Trap(PET)。PET信息包括：event index、source IP address、enterprise、community、generic、specific traps与time ticks。PET信息是一种SNMP Trap格式的系统管理警告，用于IPMI警告。

状态栏

状态栏位于ARC窗口的底部，显示与远程服务器的连接状态、连接时间与IP地址，以及SDR/SEL/FRU信息的下载进度。

3.1.2 连接远程服务器

请依照以下步骤连接远程服务器：

1. 在菜单栏中，点击【Server】，然后选择【Add New Server Node】。出现“Add new server connection”窗口。

1. 输入远程服务器名与 IP 地址。点击【Save Default】将远程服务器连接设为默认设置。否则，点击【OK】继续或【Cancel】关闭窗口。

每次添加新的服务器连接时，默认服务器连接名与IP地址都会自动显示。

1. 在弹出的窗口中选择【IPM Server】，然后点击【Continue】

导航窗口中显示远程服务器。

可获取的远程服务器信息

在“Detail/SEL”窗口中显示。

1. 使用任何方式连接到服务器：
2. 点击远程服务器名的 ⊕ ，显示远程服务器信息。
3. 在“Detail/SEL”窗口中双击一条远程服务器信息。
4. 点击【Server】，然后选择【Connect】。
5. 在弹出的窗口中输入默认用户名（admin）与密码（admin）。
6. 设置“connection request level authentication”与“privilege”项目，然后点击【OK】。

• “Connection request level authentication”项目默认的设置为“HMAC-SHA1”，“privileges”项目默认的设置为“Administrator”。您可以根据您的网络设置变更设置。
• Si vous souhaitez utiliser Advanced Encryption Standard (AES), cochez « Enable Payload Encryption ».

3.1.3 Obtention des informations du moniteur

Les enregistrements de données de capteur (SDR) peuvent fournir des informations sur le système du serveur distant via le moniteur, notamment la température du processeur/système/alimentation, la tension, la vitesse du ventilateur, les avertissements d'ouverture du châssis, etc. Les SDR vous permettent également d'obtenir l'emplacement du moniteur (par exemple CPU1, CPU2, FAN1), la génération d'événements et les informations d'accès.

Suivez les étapes ci-dessous pour obtenir les informations du moniteur :

1. Dans la fenêtre de navigation, cliquez sur le signe + devant le nom du serveur pour ouvrir les informations du serveur distant.

1. Cliquez sur le signe + devant SDR pour afficher les groupes de moniteurs (par exemple, température), puis cliquez sur le signe + devant un groupe de moniteurs pour afficher chaque moniteur. Sélectionnez un moniteur (par exemple, température CPU1) et la valeur surveillée s'affiche dans la fenêtre « Detail/SEL ».

La fenêtre « Detail/SEL » affiche les attributs des données surveillées, la valeur surveillée et sa signification. Dans cette fenêtre, vous pouvez cliquer sur les flèches haut/bas pour ajuster les valeurs limites du moniteur.

1. Cliquez sur « More » pour afficher une fenêtre de surveillance avec d'autres informations sur le moniteur. L'onglet Informations affiche les informations de base du moniteur, notamment le nom du moniteur, l'état actuel, la valeur de détection actuelle et le type de moniteur.

Cet onglet affiche également l'ID d'enregistrement du moniteur et la version SDR.

1. Cliquez sur l'onglet « Setting », puis sur les flèches haut/bas pour ajuster les valeurs limites du moniteur. Cliquez sur « OK » pour fermer la fenêtre.

3.1.4 Affichage des informations FRU

Les informations Field Replaceable Unit (FRU) fournissent le fabricant, le nom du produit et/ou le numéro de série des composants du serveur distant. Par exemple, la fonction FRU peut afficher le nom, le modèle et le numéro de série de la carte mère du serveur distant. Vous pouvez utiliser cette fonction pour obtenir des informations sur le produit.

• Même si le serveur distant est éteint, la fonction d'informations FRU peut toujours obtenir les informations sur les composants.
• La fonction d'informations FRU ne peut pas obtenir les informations de la carte mère.

Suivez les étapes ci-dessous pour afficher les informations FRU :

1. Dans la fenêtre de navigation, cliquez sur le signe + devant le nom du serveur pour ouvrir les informations du serveur distant.

1. Cliquez sur le signe + devant FRU pour afficher les informations FRU, puis cliquez sur le signe + devant le composant. Sélectionnez un composant dans la liste pour afficher les informations FRU dans la fenêtre "Detail/SEL".

3.1.5 Affichage du journal des événements système

Le journal des événements système (System Event Log, SEL) est une zone de stockage qui enregistre tous les événements du serveur distant. L'application ARC peut afficher les événements système pour une surveillance efficace du serveur distant.

Pour afficher les événements système, procédez comme suit :

1. Dans la fenêtre de navigation, cliquez sur le signe + devant la connexion du serveur, puis cliquez sur [SEL]. La barre d'état affiche la progression du téléchargement du SEL. Une fois terminé, les événements système apparaissent dans la fenêtre Detail/SEL, classés par ordre chronologique.

1. Double-cliquez sur un événement pour afficher la fenêtre "Ev Information".

Cette fenêtre affiche le type de moniteur et l'ID d'enregistrement, le message d'événement, l'état actuel et les valeurs limites, ainsi que d'autres informations sur l'événement système.

1. Cliquez sur [OK] pour fermer la fenêtre.

3.1.6 Utilisation de la console distante

La fonction de console distante (Remote Console) permet d'afficher l'écran du serveur distant (uniquement en mode texte), ce qui est particulièrement utile pour ajuster les paramètres du BIOS du serveur distant.

Pour afficher la console distante, appuyez sur [Remote Console] dans la fenêtre de navigation. L'écran du serveur distant apparaît dans la fenêtre Detail/SEL.

3.1.7 Affichage de tous les moniteurs du serveur distant

Pour afficher tous les moniteurs du serveur distant sous forme d'icônes, procédez comme suit :

1. Dans la fenêtre de navigation, cliquez sur le signe + devant le nom du serveur pour ouvrir les informations du serveur distant.
2. 点击【All Sensors value】，所有远程服务器监控器都以图标方式显示在信息窗口中。

颜色条代表每个监控器的最高/最低值。绿色小三角指示了当前的监控值。

3.1.8 调整监控设置

ARC 应用程序用于调整远程服务器的监控设置，包括 SEL 检测、SDR 读取与 PET。

请依照以下步骤调整监控设置：

1. 点击菜单栏上的【Server】，然后选择【General Setting】。出现“Server Settings”窗口。

1. 点击上/下箭头调整设置。
2. 点击【OK】，保存设置并关闭窗口。否则，点击【Cancel】取消您的设置。

开启短信（Short Message Service，SMS）功能

短信（SMS）功能用于使用智能手机（ASUS P505）接收 Platform Event Trap（PET）信息。

在使用短信功能之前，您需要安装 Microsoft ActiveSync。请访问 www.microsoft.com 下载 Microsoft ActiveSync。

请依照以下步骤开启SMS功能：

1. 勾选【Enable Short Message Service feature】。
2. 点击【Set Phone List】。

1. 当打开“SyncSMS mobile phone number setup”窗口时，输入手机或PDA号码。

您可以勾选每个号码前的方框以选择号码。

1. 点击【OK】。

3.1.9 控制远程服务器电源

ARC用于开启、关闭或重置远程服务器。

关闭或重置远程服务器之前，请确认所有的应用程序都关闭，以避免数据丢失。

请依照以下步骤关闭远程服务器：

1. 点击菜单栏上的【Control】，然后选择【Power down】。

或者：

点击工具栏上的关机按钮。

1. 确认关机窗口出现时，点击【Yes】。

1. 远程服务器关闭。点击【OK】关闭窗口。

开启或重置远程服务器时，请同样按照这一指示。

3.1.10 查看 PET 信息

Platform Event Trap（PET）可用于系统管理警告。当 ARC 收到一条 PET 时，会弹出一个窗口，提示您警告与 IP 源（IP 地址）。右键点击窗口将它关闭。

您需要安装 SNMP 服务来接收 PET 信息。

请依照以下步骤安装 SNMP 服务：

1. 点击【开始】>【所有程序】>【控制面板】。

1. 双击【添加或删除程序】。

1. 双击【添加 Windows 组件】。

1. 双击【管理和监视工具】。

1. 选择【简单网络管理协议】。
2. 点击【确定】。

给 Windows XP（Service Pack 2）用户的重要提示：

若本地服务器系统设有防火墙，您必须建立一个 UDP 接口来接收 PET 信息。

请依照以下步骤建立 UDP 接口：

1. 双击桌面上【我的电脑】图标，然后点击【我的网络位置】。
2. 点击【查看网络连接】，然后选择远程服务器系统所使用的 LAN 连接。
3. 右键点击网络连接，然后选择【属性】。
4. Cliquez sur l'onglet [Avancé], puis dans la zone Connexions de réseau partagé, cliquez sur [Paramètres].
5. Sous l'onglet [Services], cliquez sur le bouton [Ajouter] pour afficher la fenêtre « Paramètres du service ».
6. Dans la zone Description du service, saisissez un nom (par exemple, ASUSARC).
7. Saisissez l'adresse IP du serveur local/central, puis définissez les numéros de port externe et interne sur 162.
8. Sélectionnez [UDP], puis cliquez sur [Confirmer]. Le service créé apparaît dans la liste des services. Cochez le service, puis cliquez sur [Confirmer].

Vous devez ajuster les paramètres d'Internet Explorer pour exécuter le contenu actif du serveur local/central.

1. Dans Internet Explorer, cliquez sur [Outils], puis sélectionnez [Options Internet].
2. Cliquez sur l'onglet [Avancé].
3. Cochez [Autoriser l'exécution de contenu actif dans les fichiers de mon ordinateur].
4. Cliquez sur [Appliquer], puis sur [Confirmer] pour fermer la fenêtre.

3.2 Configuration du contrôleur de gestion hôte ASUS (Host Management Controller Setup)

L'application ASUS Host Management Controller Setup fournit des paramètres précis et des fonctions de base, notamment la génération du journal des événements système (SEL) et de l'enregistrement des données système (SDR).

Cette application peut également être utilisée pour configurer l'interface hôte et la surveillance en temps réel des informations système, notamment la température du processeur, la vitesse des ventilateurs et la tension du système.

3.2.1 Installation et exécution de l'application ASUS Host Management Controller Setup

Suivez les étapes ci-dessous pour installer l'application ASUS Host Management Controller Setup :

1. 用驱动程序与应用程序光盘开机进入 DOS 模式。
2. 在跳出的窗口中，输入asmc4，按下 显示ASMC4应用程序帮助菜单。画面如下图所示。

C:>asmc4

1. 程序主画面出现后，按下 。

3.2.2 菜单栏

应用程序菜单栏有五个菜单：初始化（Initial）、查看（View）、设置（Set）、监控（Monitor）与帮助（Help）。您可以使用左/右方向键进行选择。进入菜单后，使用上/下方向键显示设置项目，并按下 进行设置。

3.2.3 初始化（Initial）

【Initial】选项用于清除SEL信息或退出应用程序。

在【Initial】中选择【Clear SEL】清除所有系统事件日志信息。若要创建一个从特定时间开始的新日志用于监控系统，使用【Clear SEL】。

选择【Exit】关闭应用程序，并回到 DOS画面。

3.2.4 查看(View)

【View】选项显示底板管理控制器（BMC）数据记录，包括System Event Log (SEL)、System Data Record (SDR)与总体BMC信息。

查看系统事件日志（System Event Log，SEL）：

1. 在【View】中选择【BMC SEL】，按下 。左边显示系统事件信息。右边显示 SEL 信息。

窗口左下角的数字表示右边面板显示的事件数与远程主机上系统事件的总数。

1. 使用向下箭头往下显示下一条监控信息。
2. 完成后按下 <Esc> 回到主画面。

查看系统数据记录（System Data Record，SDR）：

1. 在【View】中选择【BMC SDR】，按下确认键。左边显示所有数据记录，右边显示监控数据信息。

窗口左下角的数字表示右边面板显示的数据记录与远程主机上监控数据的总数。

1. 使用向下箭头往下显示下一条监控数据记录。
2. 完成后按下 <Esc> 回到主画面。

查看BMC信息：

1. 在【View】中选择【BMC Info】，按下确认键。左边显示BMC信息。
2. 使用向下箭头选择一条 BMC 信息，右边会显示 BMC 的详细信息。

1. 完成后按下 <Esc> 回到主画面。

3.2.5 设置（Set）

【Set】选项用于控制主机接口类型与正确的BMC时间。

选择主机接口：

1. 在【Set】中选择【Host Interface】，按下确认键。屏幕显示远程管理卡支持的主机接口。
2. 使用向下箭头选择主机接口，然后按下确认键。

您可以选择以下主机接口：

KCS接口 - 键盘控制型

SMIC接口 - 服务器管理界面芯片

BT接口 - 块传输

PCI接口 - 外围设备内部接口

KCS2接口 - 键盘控制型2

1. 完成后按下Esc键回到主画面。

设置BMC定时器：

1. 在【设置】中选择【BMC定时器】，然后按下确认键。
2. 将BMC IPMI时钟设置为当前系统时间。
3. 完成后按下Esc键回到主画面。

3.2.6 监控

【监控】选项显示远程服务器系统的日期、CPU温度、电压和风扇速度。

显示远程服务器信息：

1. 在【Monitor】中选择一个监控器，按下 。左边显示服务器信息。
2. 使用向下箭头选择一条监控信息，右边会显示监控的详细信息。

1. 按下 回到主画面。

3.2.7 帮助（Help）

【Help】选项显示应用程序选项、版本与版权等信息。

本章介绍如何使用网页用户界面来设置与管理服务器。

网页用户界面

4.1 网页用户界面

网页用户界面可帮助您轻松地监控远程服务器的硬件信息，包括温度、风扇速度、电压与电源。此应用程序也可帮助您快速开启/关闭或重置远程服务器。

在使用此网页管理程序前，请在远程服务器上安装 JRE。您可以在 ASMB4-iKVM 的驱动程序与应用程序光盘中的 JAVA 文件夹中找到 JRE 应用程序。您也可以访问 http://java.sun.com/javase/downloads 来下载 JRE。

4.1.1 登入应用程序

1. 请确认电脑的网线连接到远程服务器的 LAN 接口中。
2. 打开网页浏览器，输入与远程服务器相同的IP地址。
3. 此时出现以下画面。输入默认的用户名（admin）和密码（admin）。然后点击【Login】（登入）。

4.1.2 使用应用程序

当您成功登入后，网页图形用户界面将出现。

1. 菜单栏：点击菜单显示此菜单下的功能列表。
2. 功能列表：点击每个功能键开始使用这一功能。
3. 功能名称：显示功能名称。
4. 功能描述：显示功能信息。
5. 帮助菜单：点击此处显示所选功能的简要说明。

4.2 系统信息（System Information）

此部分介绍系统信息概观，如固件版本与侦测到的FRU。

4.3 服务器状况（Server Health）

此部分显示与服务器状况相关的数据，如监控器信息与事件日志。点击每个选项查看此选项的信息。

4.3.1 监控信息（Sensor Readings (with Thresholds)）

Sensor Readings 页面显示系统监控器信息，包括监控值与监控状态。

1.【Select a sensor type category】：允许您选择要显示的监控信息类型。 2.【Refresh】点击更新监控信息。 3.【Show/Hide Thresholds】：点击显示／隐藏监控器极限值。

4.3.2 事件日志（Event Log）

Event Log 页面显示系统事件日志。

1.【选择事件日志类别】：允许您选择要显示的事件类型。 2.【刷新】：点击清除事件日志。

4.4 设置（Configuration）

此部分用于对系统进行设置。点击每个选项开始进行设置。

4.4.1 警告（Alerts）

Alert页面用于设置警告。若您想要对一条警告进行修改、删除或发送一个测试警告，请点击这一条警告。

1.【修改】：点击这一按钮进入警告修改页面。 2.【发送测试警告】：点击这一按钮发送一个测试警告。 3.【删除】：点击这一按钮删除所选警告。

4.4.2 PEF

PEF页面用于修改PEF设置。

1.【修改】：选择您要修改的PEF项目，然后点击这一按钮进入PEF修改页面，对PEF进行修改。

4.4.3 鼠标模式（Mouse Mode）

Mouse Mode页面用于选择鼠标模式。

1. 【保存】：选择想要的鼠标模式，然后点击【保存】保存设置。

4.4.4 网络（Network）

Network页面用于设置网络。

1.【MAC地址】：选择自动取得或手动设置IP。 2.【IP地址/子网掩码/默认网关】：若您设置静态IP，在相关区域内输入IP地址、子网掩码与网关。 3.【保存】：点击应用设置。

4.4.5 SMTP

La page SMTP permet de configurer le serveur de messagerie SMTP. Saisissez l'adresse IP du serveur de messagerie, puis cliquez sur [Save] pour appliquer les paramètres.

4.4.6 SSL

La page SSL affiche le certificat d'autorité et la clé privée par défaut. Vous pouvez également télécharger de nouvelles informations de certificat SSL. Cliquez sur [Browse] pour parcourir les informations de certificat disponibles, puis sur [Upload] pour commencer le téléchargement des nouvelles informations de certificat SSL.

4.4.7 Utilisateurs

La page Utilisateurs permet de configurer les utilisateurs et de définir leurs permissions sur ce serveur.

1. [Add User] : sélectionnez un emplacement vide, puis cliquez sur ce bouton pour ajouter un nouvel utilisateur. Le nom d'utilisateur doit comporter au moins quatre caractères et le mot de passe au moins huit caractères. 2. [Modify User] : sélectionnez un utilisateur, puis cliquez sur ce bouton pour modifier les paramètres. 3. [Delete User] : sélectionnez un utilisateur, puis cliquez sur ce bouton pour supprimer l'utilisateur.

4.4.8 Configuration LDAP

La page Configurer LDAP permet d'identifier et d'accéder au serveur LDAP. Effectuez les réglages dans les zones vides, puis cliquez sur [Save] pour appliquer les paramètres.

4.4.9 Paramètres Date/Heure/NTP

La page Paramètres Date/Heure/NTP vous permet de définir la date et l'heure, ou de les synchroniser avec un serveur NTP.

4.5 Contrôle à distance

Cette section vous permet d'effectuer des opérations à distance sur le serveur. Cliquez sur chaque option pour commencer la configuration.

4.5.1 Redirection de console

La page Redirection de console permet d'activer la redirection de console et de gérer le serveur à distance. Cliquez sur [Console Java] pour ouvrir la fenêtre de redirection Java.

4.5.2 服务器电源管理（Server Power Control）

Server Power Control 页面显示当前服务器电源状态，并允许您更改当前设置。请选择您想要的项目，然后点击【Perform Action】执行所选操作。

4.5.3 截取屏幕（Capture Screen Video）

Capture Screen Video 页面用于查看最新重定向画面的截图。点击【CaptureScreen】查看截图数据。

4.5.4 机箱识别指令（Chassis Identify Command）

在 Chassis Identify Command 页面中，您可以执行控制机箱识别指令。点击【Perform Action】执行命令。

4.6 维护（Maintenance）

此部分用于为远程服务器升级固件。点击【Enter Update Mode】打开固件升级窗口。

4.7 语言（Languages）

此部分用于选择网页界面的语言。在列表中选择您需要的语言，然后点击【Apply】应用设置。

本章附录介绍了 BMC 与 LAN 接口在主板上的位置，并提供了在安装与使用管理卡过程中出现的常见问题的解决方法。

参考信息

A.1 BMC 插座

华硕服务器主板支持具有底板管理控制器（Baseboard Management Controller，BMC）接口的 ASMB4-iKVM/ASMB4-SOL PLUS 远程管理卡。

BMC 插座的位置请参考下列图示。

A.2 接口 LAN

La carte de gestion à distance ASMB4-iKVM/ASMB4-SOL PLUS des cartes mères serveur ASUS prend en charge trois interfaces réseau LAN (RJ-45) : une pour la connexion réseau, et deux pour la gestion du serveur. Les interfaces destinées à la gestion sont identifiées comme LAN1 et LAN3. Vous devez utiliser les interfaces LAN1 et LAN3 pour connecter le serveur distant à un hôte local/central (connexion LAN directe) ou à un concentrateur réseau ou routeur.

Les positions des interfaces LAN1 et LAN3 sont indiquées dans les figures suivantes.

Les adresses spécifiques de LAN1 et LAN3 sont indiquées dans le manuel de l'utilisateur de la carte mère.

A.3 Dépannage

La section de dépannage fournit des solutions aux problèmes courants que vous pouvez rencontrer lors de l'installation ou de l'utilisation de la carte de gestion ASMB4-iKVM/ASMB4-SOL PLUS d'ASUS, afin de vous aider à résoudre facilement les problèmes. Si les méthodes de cette section ne résolvent pas le problème ou si vous avez d'autres questions, veuillez contacter le support technique.

问题 解决方法
本地/中心服务器无法连接到ASMB4-iKVM/ASMB4-SOL PLUS 远程管理卡	1. 检查网线是否正确插入 LAN 接口。2. 请确认远程与本地 / 中心服务器的 IP 地址在同一个子网内。(请参考第二章的说明)在本地 / 中心服务器上尝试“ping xx.xx.xx”(远程服务器 IP),并确认远程服务器可回复 ping 请求。3. 检查 IP 源是否设置为 [DHCP]。若设为 [DHCP],您无法设置 IP地址。
所有 SEL (系统事件日志) 无法显示 最大 SEL 数为 900 个事件。
SEL (系统事件日志) 中显示的的日 期 / 时间不正确	请参考 4.4.9 的说明,检查时区是否设置错误。
ASMB4-iKVM/ASMB4-SOL PLUS 在防火墙环境下无法连接网络	请 MIS 在防火墙中添加以下接口数:5123 (虚拟软驱) (TCP)5120 (虚拟 CDROM) (TCP)623 (IPMI) (TCP & UDP)80 (HTTP) (TCP)7578 (iKVM) (TCP)443 (HTTPS) (TCP)161 (SNMP) (UDP)
Java 重定向画面无法正常显示 点击【Refresh Page】键刷新重定向屏幕。
