| Type de produit | Carte mère pour serveur |
| Marque | Asus |
| Modèle | P8BC4L (P8B-C/4L) |
| Format | ATX (305 x 244 mm) |
| Socket processeur | LGA1155 |
| Processeurs supportés | Intel Xeon E3-1200 v2/v1, Core i3, Pentium, Celeron |
| Bus système | DMI 5 GT/s |
| Chipset | Intel C204 |
| Type de mémoire | DDR3 1066/1333/1600 ECC UDIMM |
| Nombre de slots mémoire | 4 (2 canaux) |
| Capacité maximale mémoire | 32 Go |
| Slots d'extension PCI | 5 x PCI 32-bit/33 MHz |
| Slots d'extension PCI-E | 1 x PCI-E x16 (Gen3/Gen2), 1 x PCI-E x8 (Gen2 x4) |
| Contrôleur réseau | 4 ports LAN intégrés (Intel I210) |
| Stockage | 6 ports SATA 3 Gb/s (Intel C204) |
| Graphiques intégrés | Oui, via processeur (série Xeon E3-1200) |
| Alimentation requise | ATX 12V 2.0, 24+8 pin |
| Consommation typique | 60-90 W (selon configuration) |
| Poids estimé | Environ 1,2 kg |
| Entretien et nettoyage | Dépoussiérage régulier avec air comprimé sec |
| Sécurité | Décharger l'électricité statique avant manipulation ; utiliser un bracelet antistatique |
| Pièces détachées et réparabilité | Contacter le support Asus ou un revendeur agréé |
| Informations générales | Notice disponible en téléchargement gratuit sur notice-facile.com |
FOIRE AUX QUESTIONS - P8BC4L ASUS
Quel type de processeur est compatible avec la carte mère ASUS P8BC4L ?
La carte mère supporte les processeurs Intel Xeon E3-1200 v2 et v1, Core i3 de 2ème et 3ème génération, Pentium et Celeron pour socket LGA1155.
Quelle est la capacité mémoire maximale supportée ?
La mémoire maximale est de 32 Go répartie sur 4 slots DDR3 ECC UDIMM, avec une fréquence allant jusqu'à 1600 MHz (uniquement avec processeur Xeon E3-1200 v2).
Faut-il une alimentation spécifique pour cette carte mère ?
Oui, l'alimentation doit être de type ATX 12V 2.0 avec un connecteur principal 24 broches et un connecteur CPU 8 broches.
Combien de slots PCI Express sont disponibles et quelle est leur vitesse ?
La carte dispose d'un slot PCI-E x16 (Gen3 ou Gen2 selon le processeur) et d'un slot PCI-E x8 (Gen2 x4).
Puis-je utiliser de la mémoire non-ECC sur cette carte mère ?
Non, la carte mère nécessite de la mémoire ECC UDIMM. La mémoire non-ECC n'est pas supportée.
Quel est le format de la carte mère (form factor) ?
Le format est ATX standard, avec des dimensions d'environ 305 x 244 mm. Il peut être installé dans la plupart des boîtiers de serveur.
Comment installer les pilotes pour le contrôleur réseau Intel I210 ?
Les pilotes sont disponibles sur le site d'Asus. Téléchargez le pilote pour Intel I210 et installez-le via le gestionnaire de périphériques après avoir inséré le CD fourni ou téléchargé le fichier.
Y a-t-il un port vidéo intégré ?
Oui, si vous utilisez un processeur Intel Xeon E3-1200 avec GPU intégré, le port VGA est disponible sur le panneau arrière.
Puis-je utiliser des disques durs SAS avec cette carte mère ?
La version P8B-C/SAS/4L inclut un contrôleur SAS. Le modèle de base P8BC4L ne supporte que les disques SATA via le chipset Intel C204.
La garantie constructeur est-elle toujours valable après un changement de processeur ?
Oui, tant que le processeur est compatible et installé correctement. Conservez la preuve d'achat. Pour plus d'informations, consultez Asus Support.
Questions des utilisateurs sur P8BC4L ASUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Serveur au format PDF gratuitement ! Retrouvez votre notice P8BC4L - ASUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil P8BC4L de la marque ASUS.
MODE D'EMPLOI P8BC4L ASUS
ASUS P8B-C Series Technical Updates
This is an information update for the user guide that comes with your motherboard package.
P8B-C Series specifications summary (page xi)
| Processor Support / System Bus Intel® Xeon® E3-1200 v2 Processor Family Intel® Xeon® E3-1200 Processor Family Intel® Core™ i3-2100 Processor Family Intel® Pentium™ G8x0/G6x0 Intel® Celeron™ G5x0/G4x0 | ||
| Memory Total Slots 4 (2 Channels) | ||
| Capacity Maximum up to 32GB | ||
| Memory Type DDR3 1066/1333/1600* ECC UDIMM * DDR3 1600 can only be supported with Intel® Xeon® E3-1200 v2 Processor | ||
| Expansion Slots (follow SSI Location #) | Total PCI/PCI-X/ PCI-E Slots | 7 |
| Slot Location 1 1 x PCI 32bit/33 MHz | ||
| Slot Location 2 1 x PCI 32bit/33 MHz | ||
| Slot Location 3 1 x PCI 32bit/33 MHz | ||
| Slot Location 4 1 x PCI 32bit/33 MHz | ||
| Slot Location 5 1 x PCI 32bit/33 MHz | ||
| Slot Location 6 1 x PCI-E x16 (Gen3*/Gen2 x16 link) * Gen3 link can only be supported with Intel® Xeon® E3-1200 v2 Processor | ||
| Slot Location 7 1 x PCI-E x8 (Gen2 x4 link) | ||
A.1 P8B-C series block diagram (page A-3 ~ A-5)

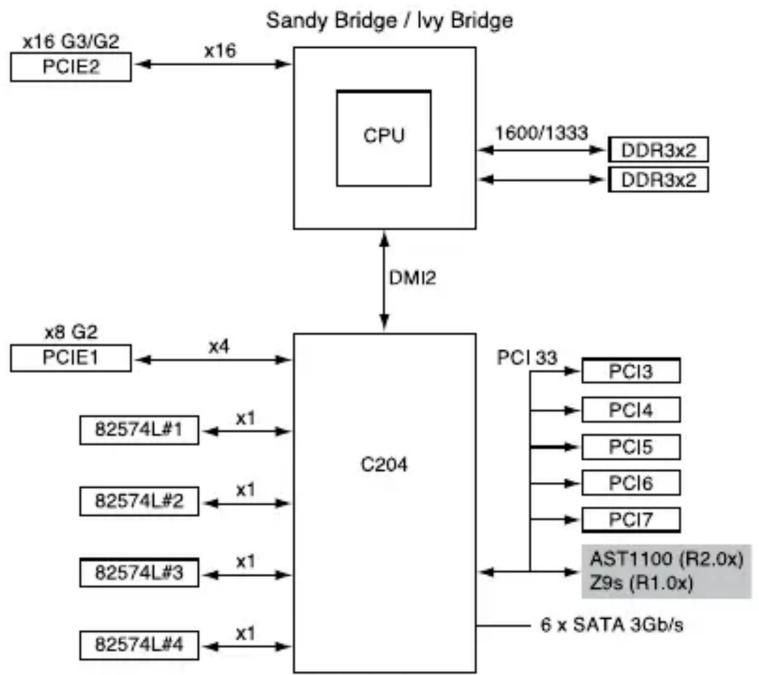

P8B-C/4L (R1.0x/R2.0x)

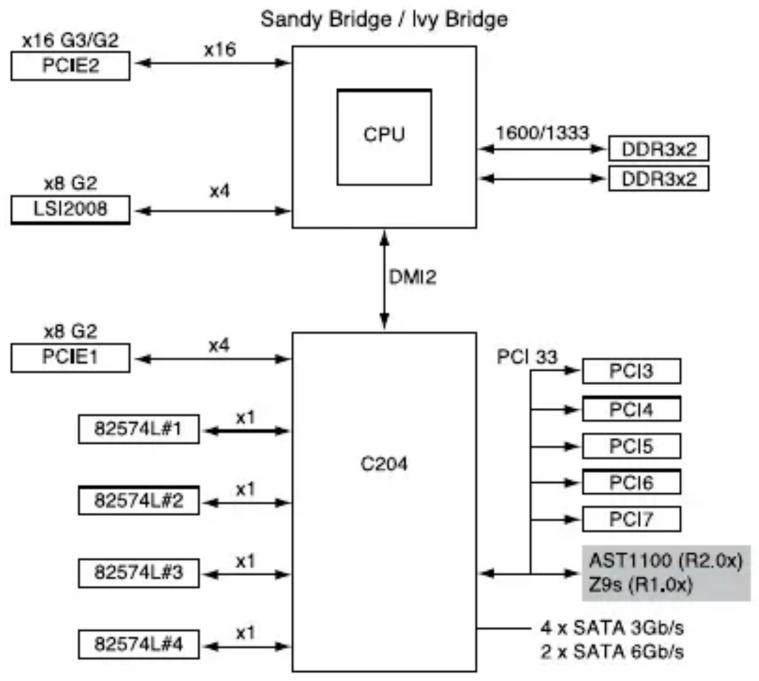

P8B-C/SAS/4L (R1.0x/R2.0x)

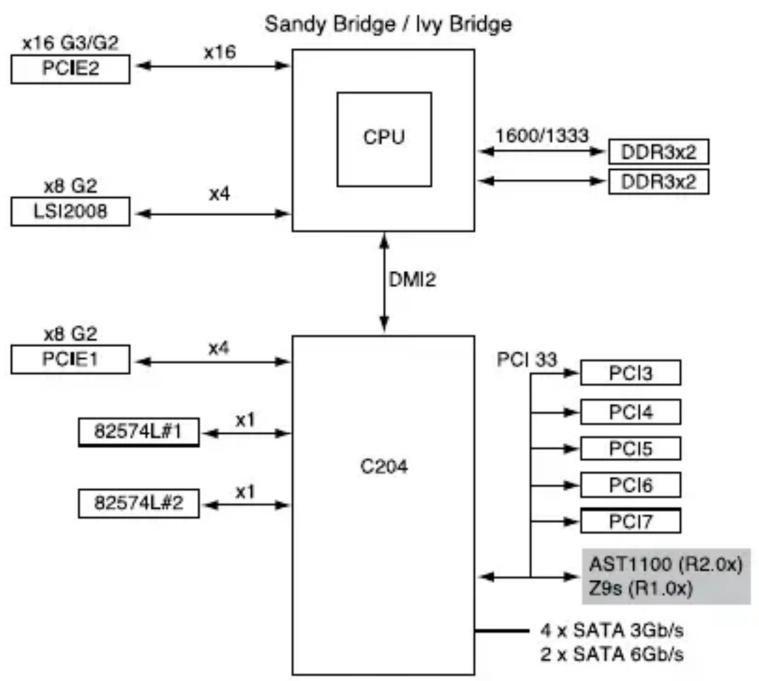

P8B-C/SAS/2L (R1.0x/R2.0x)
