Type de produit	Carte mère serveur
Marque	ASUS
Modèle	P8BE4L
Socket processeur	LGA1155
Processeurs supportés	Intel Xeon E3-1200 v2, Xeon E3-1200, Core i3-2100, Pentium G8x0/G6x0, Celeron G5x0/G4x0
Type de mémoire	DDR3 ECC UDIMM 1066/1333/1600 MHz
Capacité mémoire maximale	32 Go
Nombre de slots mémoire	4 (2 canaux)
Slots d'extension	3 x PCI 32bit/33 MHz, 2 x PCI-E x16 (Gen3/Gen2), 1 x PCI-E x8 (Gen2), 1 x PIKE
Alimentation	Connecteurs ATX standard
Dimensions estimées	305 x 244 mm (ATX)
Poids estimé	Environ 1 kg
Stockage	1 slot PIKE pour extension de stockage
Bus système	DMI 5 GT/s
Nombre de slots PCI	6
Entretien	Nettoyer avec air comprimé sec, éviter l'humidité et la poussière
Sécurité	Installer dans un boîtier adapté avec mise à la terre
Réparabilité	Composants standard remplaçables (CPU, RAM, etc.)
Garantie	Consulter le revendeur
Notice d'utilisation	Disponible au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - P8BE4L ASUS

Quels processeurs sont compatibles avec la carte mère ASUS P8BE4L ?

La carte mère supporte les processeurs Intel Xeon E3-1200 v2, Xeon E3-1200, Core i3-2100, Pentium G8x0/G6x0 et Celeron G5x0/G4x0 sur socket LGA1155.

Quel type de mémoire RAM utiliser ?

Utilisez de la mémoire DDR3 ECC UDIMM à 1066, 1333 ou 1600 MHz. La capacité maximale est de 32 Go répartis sur 4 slots (2 canaux).

Comment installer le processeur ?

Soulevez le levier du socket LGA1155, alignez les encoches du processeur, insérez-le délicatement, puis abaissez le levier pour le verrouiller.

Quels sont les slots d'extension disponibles ?

La carte offre 6 slots : 3 PCI 32-bit, 2 PCI-Express x16 (Gen3/Gen2) et 1 PCI-Express x8 (Gen2), plus un slot PIKE pour stockage.

La carte mère supporte-t-elle le PCI Express Gen3 ?

Oui, les slots PCI-E x16 supportent le Gen3 mais uniquement avec un processeur Intel Xeon E3-1200 v2.

Quelle est la taille de la carte mère ?

C'est un format ATX standard, mesurant environ 305 x 244 mm.

Où puis-je télécharger la notice ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com.

Comment entretenir la carte mère ?

Nettoyez-la avec de l'air comprimé sec pour enlever la poussière. Évitez tout liquide et l'humidité.

Quelles sont les précautions de sécurité ?

Installez la carte dans un boîtier avec mise à la terre, manipulez-la avec un bracelet antistatique et éteignez l'alimentation avant toute intervention.

Puis-je utiliser des barrettes mémoire non-ECC ?

La carte mère est conçue pour la mémoire ECC UDIMM. L'utilisation de mémoire non-ECC peut ne pas être prise en charge ou causer des instabilités.

MODE D'EMPLOI P8BE4L ASUS

ASUS P8B-E/4L Technical Updates

This is an information update for the user guide that comes with your motherboard package.

P8B-E/4L specifications summary (page xi)

Processor Support / System Bus 1 x Socket LGA1155
	Intel® Xeon® E3-1200 v2 Processor Family Intel® Xeon® E3-1200 Processor Family Intel® Core™ i3-2100 Processor Family Intel® Pentium™ G8x0/G6x0 Intel® Celeron™ G5x0/G4x0
Memory Total Slots 4 (2 Channels)
Capacity Maximum up to 32GB
Memory Type DDR3	1066/1333/1600* ECC UDIMM * DDR3 1600 can only be supported with Intel® Xeon® E3-1200 v2 Processor
Expansion Slots (follow SSI Location #)	Total PCI/PCI-X/PCI-E Slots 6
	Slot Location 1 1 x PCI 32bit/33 MHz
	Slot Location 2 1 x PCI 32bit/33 MHz
	Slot Location 3 1 x PCI-E x8 (x4 Gen2 link)
	Slot Location 4 1 x PCI-E x16 (x8 Gen3*/Gen2 link) * Gen3 link can only be supported with Intel® Xeon® E3-1200 v2 Processor
	Slot Location 5 1 x PCI 32bit/33 MHz
	Slot Location 6 1 x PCI-E x16 (x16 Gen3*/Gen2 link) (Auto switch to x8 link if slot 4 is occupied) * Gen3 link can only be supported with Intel® Xeon® E3-1200 v2 Processor
	Additional Slot 1 1 x PIKE Slot for Storage expansion

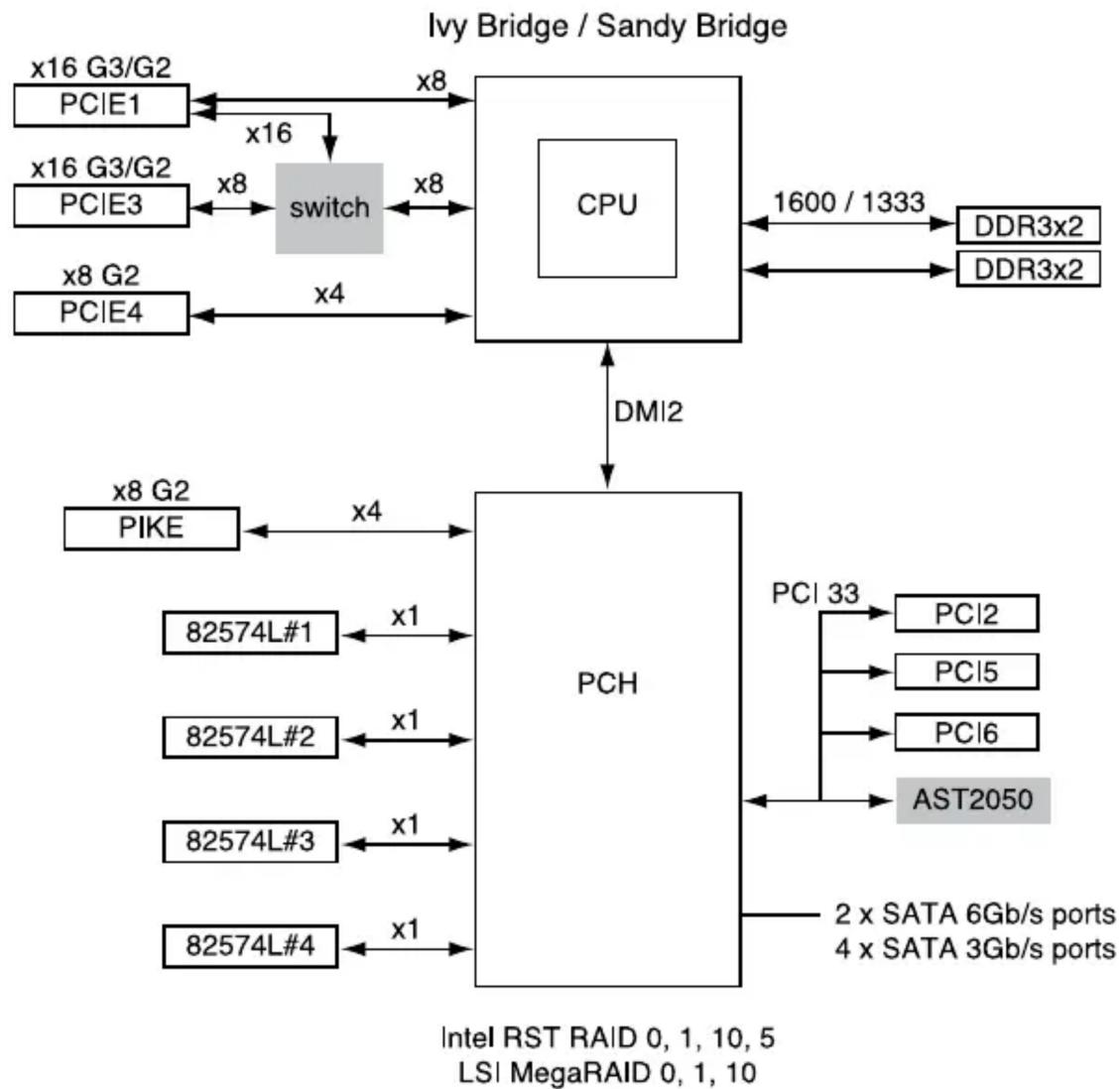

A.1 P8B-E/4L block diagram (page A-3)
