Caractéristique	Détails
Type de chaudière	Chaudière à condensation
Puissance nominale	24 kW
Rendement énergétique	Jusqu'à 109%
Type de combustible	Gaz naturel ou GPL
Dimensions (HxLxP)	700 x 400 x 300 mm
Poids	30 kg
Émissions de CO2	Faibles émissions grâce à la technologie de condensation
Utilisation	Chauffage central et production d'eau chaude sanitaire
Entretien	Entretien annuel recommandé par un professionnel
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes et les fuites de gaz
Garantie	2 ans
Certification	Conforme aux normes européennes en vigueur

FOIRE AUX QUESTIONS - DIVAcondens F24 FERROLI

Que faire si ma chaudière FERROLI DIVAcondens F24 ne s'allume pas ?

Vérifiez que l'alimentation électrique est bien connectée et que le disjoncteur est en position ON. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment réinitialiser ma chaudière FERROLI DIVAcondens F24 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle. Assurez-vous de consulter le manuel d'utilisation pour des instructions spécifiques.

Que faire si la pression de l'eau est trop basse ?

Vérifiez la manomètre sur le tableau de bord. Si la pression est inférieure à 1 bar, ouvrez les vannes de remplissage pour ajouter de l'eau jusqu'à atteindre la pression recommandée entre 1 et 1,5 bar.

Pourquoi ma chaudière FERROLI DIVAcondens F24 fait-elle du bruit ?

Des bruits inhabituels peuvent être causés par l'accumulation de calcaire ou d'air dans le système. Il est conseillé de purger les radiateurs et de vérifier l'état de la chaudière. Si le problème persiste, contactez un technicien qualifié.

Que signifie le code d'erreur E01 sur ma chaudière ?

Le code d'erreur E01 indique un problème d'allumage. Vérifiez si le gaz est disponible et si la vanne de gaz est ouverte. Si le problème persiste, contactez un professionnel.

Comment effectuer l'entretien de ma chaudière FERROLI DIVAcondens F24 ?

Il est recommandé de faire vérifier votre chaudière par un professionnel au moins une fois par an. Vous pouvez également nettoyer les filtres et vérifier les niveaux de pression régulièrement.

Que faire si le thermostat ne fonctionne pas correctement ?

Assurez-vous que le thermostat est correctement installé et que ses piles sont chargées. Essayez de le régler manuellement pour voir s'il répond. Si le problème persiste, consultez le manuel ou contactez un technicien.

Comment réduire la consommation d'énergie de ma chaudière ?

Pour réduire la consommation d'énergie, réglez le thermostat à une température confortable mais pas excessive, isolez votre maison pour éviter les pertes de chaleur, et envisagez d'installer un programmateur pour ajuster le chauffage selon vos besoins.

La chaudière dégage une odeur de gaz, que dois-je faire ?

Si vous sentez une odeur de gaz, éteignez immédiatement la chaudière, ouvrez les fenêtres pour ventiler et quittez le bâtiment. Ne rallumez pas d'appareils électriques et contactez un professionnel ou le service d'urgence gaz.

MODE D'EMPLOI DIVAcondens F24 FERROLI

• Lire attentivement et respecter les avertissements contenus dans le présent livre d'instructions.
• Après l'installation de la chaudière, l'installateur doit informer l'utilisateur sur son fonctionnement et lui remettre le présent livre qui fait partie intégrante et essentielle du produit; en outre, ce livre doit être conservé avec soin pour toute consultation future.
• L'installation et l'entretien doivent être effectués conformément aux normes en vigueur, selon les instructions du constructeur et par des techniciens qualifiés. Toute opération sur les organes de réglage scellés est interdite.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages corporels ou matériels. Le constructeur n'assume aucune responsabilité pour les dommages causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas de non-observance des instructions.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de réparation ou d'intervention directe. S'adresser uniquement à un technicien professionnel qualifié. Les éventuelles réparations, remplacements de composants sont réservés exclusivement à un technicien professionnel qualifié en n'utilisant que des pièces de rechange d'origine. La non-observance de ce qui précède compromet les conditions de sécurité de l'appareil.
• Cet appareil ne peut servir que dans le cadre des utilisations pour lesquelles il a été conçu. Tout autre usage doit être considéré comme impropre et donc dangereux.
• Les éléments de l'emballage ne peuvent être laissés à la portée des enfants du fait qu'ils pourraient représenter une source potentielle de danger.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
• Les images contenues dans ce manuel ne sont qu'une représentation simplifiée de l'appareil. Cette représentation peut présenter de légères différences, non significatives, par rapport à l'appareil.

CE LE MARQUAGE CE ATTEMESTE QUE LES PRODUITS SONT CONFORMES AUX EXIGENCES ESSENTIELLES DE L'ENSEMBLE DES DIRECTIVES QUI LEURS SONT APPLICABLES. LA DECLARATION CE DE CONFORMITE PEUT ETRE DEMANDEE AU FABRICANT.

2.1 Introduction

Cher Client,

DIVAcondens F24/F28 est un générateur thermique à chambre etanche pour le chauffage et la production d'eau chaude sanitaire, à condensation à très haut rendement fonctionnant au gaz naturel ou GPL et doté d'un système de contrôle à microproceseur CET APPAREIL EST IDEAL POUR ÉTRE UTILISÉ SUR DES INSTALLATIONS TRADITIONNELLES À TEMPERATURE ELEVÉE. IL N'EST PAS COMPATIBLE ET NE POT PAS ÉTRE BRANCHÉ PAR REFOULEMENT DIRECT SUR DES INSTALLATIONS À PANNEAUX RAYONNANTS À BASSE TEMPERATURE. 2.2 Tableau des commandes

fig. 1 - Panneau de contrôle

Légende du panneau fig. 1

1 Touche pour diminuer le réglage de la température de l'eau chaude sanitaire 2 Touche pour augmenter le réglage de l'eau chaude sanitaire 3 Touche pour diminuer le réglage de la température de l'installation de chauffage 4 Touche pour augmenter le réglage de la température de l'installation de chauffage 5 Afficheur 6 Touche Rétablissement - sélection fonction Été/Hiver 7 Touche de sélection mode Eco/Comfort - on/off appareil 8 Symbole eau chaude sanitaire 9 Indication du fonctionnement eau chaude sanitaire 10 Indication fonction Été 11 Indication multi-fonctions 12 Indication fonction Eco (Economy) 13 Indication fonction chauffage 14 Symbole chauffage 15 Indication brûleur allumé et niveau de puissance actuelle 17 Hydromètre

Chauffage

La demande de chauffage (engendrée par le thermostat d'ambiance ou chronocommande à distance) est indiquée par le clignotement de l'air chaud au-dessus du radiateur sur l'afficheur.

L'afficheur (rep. 11 - fig. 1) visualise la température actuelle du départ du chauffage et pendant le temps d'attente, l'indication "d2".

Sanitaire

La demande d'eau chaude sanitaire (engendrée par l'ouverture d'un robinet d'eau chaude sanitaire) est indiquée par le clignotement de l'eau chaude sous le robinet sur l'afficheur.

L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de sortie de l'eau chaude sanitaire et pendant le temps d'attente l'indication "d1".

La demande Confort (rétablissement de la température interne de la chaudière) est indiquée par le clignotement de l'eau sous le robinet sur l'afficheur. L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de l'eau contenue dans la chaudière.

Anomalie

En cas d'anomalie (voir cap. 4.4), l'afficheur visualise le code d'erreur (rep. 11 - fig. 1) et, durant les temps d'attente de sécurité, le message « d3 »

Raccordement au réseau électrique

• Pendant les 5 premières secondes, l'afficheur visualise la version logicielle de la carte. Ouvrir le robinet du gaz en amont de la chaudière.
• La chaudière est prête à fonctionner automatiquement chaque fois que l'on préfère de l'eau chaude sanitaire ou en présence d'une demande de chauffage (de la part du thermostat ambiant ou de la chronocommande à distance).

Extinction et allumage chaudière

Appuyer sur la touche on/off (rep. 7 - fig. 1) pendant 5 secondes.

fig. 2 - Extinction de la chaudière

Quand la chaudière est éteinte, la carte électronique est encore alimentée en énergie électrique. Le fonctionnement eau sanitaire et chauffage est désactivé. Le système anti gel reste actif. Pour rallumer la chaudière, appuyer à nouveau sur la touche on/off (rep. 7 - fig.1) pendant 5 secondes.

fig.3

La chaudière est prête à fonctionner immédiatement, chaque fois que l'on préleve de l'eau chaude sanitaire ou en chronocommande de chauffage (de la part du thermostat d'ambiance ou de la chronocommande à distance).

En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure de l'arrivée de gaz, le système antigel ne fonctionne pas. Pour les longues périodes d'arrêt en hiver et afin d'éviter les dommages causés par le gel, il est conseillé d'éliminer toute l'eau contenue dans la chaudière, dans le circuit sanitaire et dans l'installation ou bien de vider seulement l'eau sanitaire et de verser l'antigel approprié dans l'installation de chauffage, en respectant les prescriptions usuelles. 3.3.

Commutation été/hiver

Appuyer sur la touche été/hiver (rep. 6 - fig. 1) pendant 2 secondes.

L'afficheur montre le symbole Été (rep. 10 - fig. 1) : la chaudière ne fournira que de l'eau chaude sanitaire. Le système antigel reste actif.

Pour désactiver le mode Été, appuyer à nouveau sur la touche été/hiver (rep. 6 - fig. 1) pendant 2 secondes.

Réglage de la température de chauffage

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour régler la température d'un minimum de 30°C à un maximum de 80°C.

fig.4

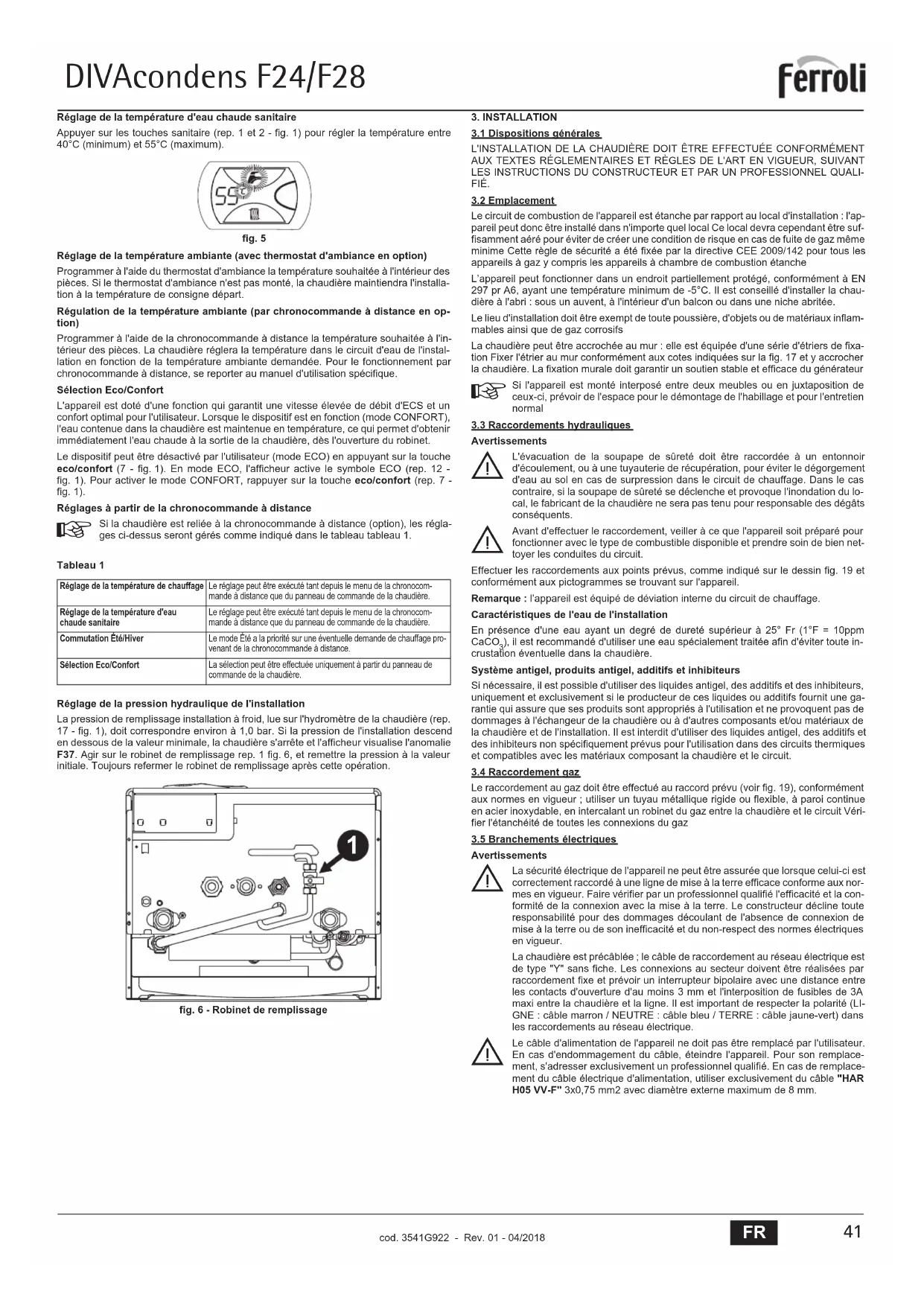

Réglage de la température d'eau chaude sanitaire

Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour régler la température entre 40°C (minimum) et 55°C (maximum).

fig.5

Réglage de la température ambiente (avec thermostat d'ambiance en option)

Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des pièces. Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra l'installation à la température de consigne départ.

Régulation de la température ambiantе (par chronocommande à distance en option)

Programmer à l'aide de la chronocommande à distance la température souhaitée à l'intérieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'installation en fonction de la température ambiantedemandée. Pour le fonctionnement par chronocommande à distance, se reporter au manuel d'utilisation spécifique.

L'appareil est doté d'une fonction qui garantit une vitesse élevée de début d'ECS et un comportement optimal pour l'utiliser. Lorsque le dispositif est en fonction (mode CONFORT), l'eau contenue dans la chaudière est maintenue en température, ce qui permet d'obtenir immédiatement l'eau chaude à la sortie de la chaudière, dès l'ouverture du robinet.

Le dispositif peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche eco/comfort (7 - fig. 1). En mode ECO, l'afficheur active le symbole ECO (rep. 12 - fig. 1). Pour activer le mode CONFORT, rappuyer sur la touche eco/comfort (rep. 7 - fig. 1).

Réglages à partir de la chronocommande à distance

Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront gérés comme indiqué dans le tableau 1.

Tableau 1

Réglage de la température de chauffage	Le réglage peut être exécuté tant depuis le menu de la chronocom-mande à distance que du panneau de commande de la chaudière.
Réglage de la température d'eau chaude sanitaire	Le réglage peut être exécuté tant depuis le menu de la chronocom-mande à distance que du panneau de commande de la chaudière.
Commutation Étèle/Hiver	Le mode étée à la priorité sur une éventuelle demande de chauffage pro-venant de la chronocommande à distance.
Sélection Eco/Confort	La sélection peut être effectue uniquement à partir du panneau de commande de la chaudière.

Réglage de la pression hydraulique de l'installation

La pression de replissage de l'installation à froid, lue sur l'hydromètre de la chaudière (rep. 17 - fig. 1), doit correspondre environ à 1,0 bar. Si la pression de l'installation descend en dessous de la valeur minimale, la chaudière s'arrête et l'afficheur visualise l'anomalie F37. Agir sur le robinet de replissage (rep. 1 - fig. 6), et remettre la pression à la valeur initiale. Toutefois, refermer le robinet de replissage après cette opération.

fig. 6 - Robinet de remplissage

3.1 Dispositions générales

L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUivant LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.

3.2 Emplacement

Le circuit de combustion de l'appareil est étanche par rapport au local d'installation : l'appareil peut donc être installé dans n'importe quel local. Ce local devra cependant être suffisamment aéré pour éviter de créer une condition de risque en cas de fuite de gaz même minime. Cette règle de sécurité a été fixée par la directive CEE 2009/142 pour tous les appareils à gaz, y compris les appareils à chambre de combustion étanche.

L'appareil peut fonctionner dans un endroit partiellement protégé, conformément à EN 297 pr A6, ayant une température minimum de -5°C. Il est conseillé d'installer la chaudière à l'abri : sous un auvent, à l'intérieur d'un balcon ou dans une niche abritée.

Le lieu d'installation doit être exempt de toute poussière, d'objets ou de matériaux inflammables ainsi que de gaz corrosifs.

La chaudière peut être accrochée au mur : elle est équipée d'une série d'étriers de fixation. Fixer l'étrier au mur conformément aux cotes indiquées sur la fig. 17 et y accrocher la chaudière. La fixation murale doit garantir un soutien stable et efficace du générateur.

Si l'appareil est monté interposé entre deux meubles ou en juxtaposition de ceux-ci, prévoir de l'espace pour le démontage de l'habillage et pour l'entretien normal

Avertissements

L'évacuation de la soupape de suture doit être raccordée à un entonnoir d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas contraire, si la soupape de suture se déclenche et provoque l'inondation du local, le fabricant de la chaudière ne sera pas tenu pour responsable des dégâts conséquents.

Avant d'effectuer le raccordement, veiller à ce que l'appareil soit préparé pour fonctionner avec le type de combustible disponible et prendre soin de bien nettoyer les conduites du circuit.

Effectuer les raccordements aux points prévus, comme indiqué sur le dessin fig. 19 et conformément aux pictogrammes se trouvant sur l'appareil.

Remarque : l'appareil est équipé d'une déviation interne du circuit de chauffage.

Caractéristiques de l'eau de l'installation

En présence d'une eau ayant un degré de dureté supérieur à 1°F (1°F = 10 ppm CaCO₃), il est recommandé d'utiliser une eau spécifique traitée afin d'éviter toute incrustation éventuelle dans la chaudière.

Système antigel, produits antigel, additives et inhibiteurs

Si nécessaire, il est possible d'utiliser des liquides antigel, des additifs et des inhibiteurs, uniquement et exclusivement si le producteur de ces liquides ou additifs fournit une garantie qui assure que ses produits sont appropriés à l'utilisation et ne provoquent pas de dommages à l'échangeur de la chaudière ou à autres composants et/ou matériaux de la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additifs et des inhibiteurs non spécifiquement prévus pour l'utilisation dans des circuits thermiques et compatibles avec les matériaux composant la chaudière et le circuit.

3.4 Raccordement qaz

Le raccordement au gaz doit être effectué au raccord prévu (voir fig. 19), conformément aux normes en vigueur ; utiliser un tuyau métallique rigide ou flexible, à paroi continue en acier inoxydable, en intercalant un robinet du gaz entre la chaudière et le circuit. Vérifier l'étanchéité de toutes les connexions du gaz.

Avertissements

La sécurité électrique de l'appareil ne peut être assurée que lorsque celui-ci est correctement raccordé à une ligne de mise à la terre efficace conforme aux normes en vigueur. Faire vérifier par un professionnel qualifié l'efficacité et la conformité de la connexion avec la mise à la terre. Le constructeur décline toute responsabilité pour des dommages découlant de l'absence de connexion de mise à la terre ou de son inefficacité et du non-respect des normes électriques en vigueur.

La chaudière est précablée ; le câble de raccordement au réseau électrique est de type "Y" sans fiche. Les connexions au secteur doivent être réalisées par raccordement fixe et prévoir un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm et l'interposition de fusibles de 3A maxi entre la chaudière et la ligne. Il est important de respecter la polarité (LIGNE : câble marron / NEUTRE : câble bleu / TERRE : câble jaune-vert) dans les raccordements au réseau électrique.

Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur. En cas d'endommagement du câble, éteindre l'appareil. Pour son remplacement, s'adresser exclusivement à un professionnel qualifié. En cas de remplacement du câble électrique d'alimentation, utiliser exclusivement du câble HAR H05VV-F" 3× 0,75mm2 avec diamètre externe maximal de 8mm

Thermostat d'ambiance (optionnel)

ATTENTION: LE THERMOSTAT D'AMBIANCE DOIT ETRE À CONTACTS PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CARTE ELECTRONIQUE EST IRRÉMIÉDABLEMENT DÉTERIORÉE.

En raccordant une chronocommande ou un interrupteur horaire (minuterie), éviter d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'interruption. Leur alimentation doit se faire par raccordement direct au secteur ou par piles selon le type de dispositif.

Accès au bornier

Après avoir retiré l'habillage, il est possible d'accéder au bornier électrique. La disposition des barrettes pour les différentes connexions est reportée dans le schéma électrique au chapitre des données techniques fig. 24.

fig. 7 - Accès au bornier

Avertissements

L'appareil est du type "C" à chambre étanche et tirage forcé, l'arrivée d'air et la sortie de fumées doivent être raccordées à un des systèmes d'évacuation/aspiration indiqués ci-après. L'appareil est homologué pour fonctionner avec toutes les configurations de conduits CNY indiquées sur la présente notice d'instructions. Toutefois, il est possible que certaines configurations de sortie soient expressément limitées ou interdites par les textes réglementaires et/ou la réglementation locale. Avant de procéder à l'installation, vérifier et respecter scrupuleusement les prescriptions qui s'y rapportent. En outre, respecter le positionnement des terminaux muraux et/ou sur le toit et les distances minimales d'une fenêtre adjacente, sous une boute d'aération, d'un angle de l'édifice, etc.

Diaphragmes

Pour le fonctionnement de la chaudière, monter les diaphragmes fournis avec l'appareil selon les indications données dans les tableaux ci-après.

Avant de poser un conduit d'évacuation des fumées, s'assurer que le bon diaphragme est installé (lorsque cela est nécessaire) et qu'il est correctement positionné.

Pour remettre en place le diaphragme (rep. 1 - fig. 8), procéder selon les indications du fig. 8.

fig.8

Raccordement avec des tubes coaxiaux fig. 9 - Exemples de raccordement avec des conduits coaxiaux (= Air / = Fumées)

Tableau 2 - Typologie

Type Description
C1X	Aspiration et évacuation horizontally murale
C3X	Aspiration et évacuation verticale au toit.

Pour le raccordement coaxial, monter l'un des accessoires suivants sur l'appareil. Pour les cotes de perçage, faire référence à la figure de couverture. Les éventuelles parties horizontales de l'évacuation des fumées doivent avoir une légère pente vers la chaudière pour éviter que l'éventuelle eau de condensation ne coule et ne goutte vers l'extérieur.

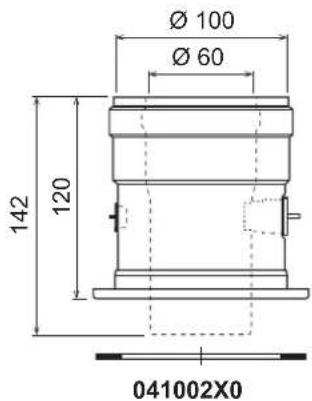

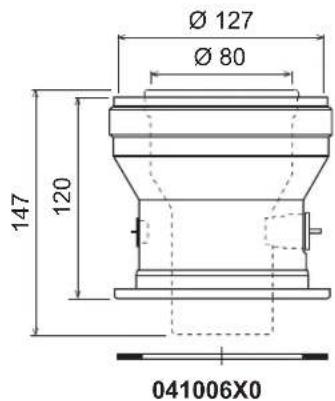

fig. 10 - Accessoires de départ pour conduits coaxiaux

Tableau 3 - Diaphragmes pour conduits coaxiaux

DIVAcondens F24	Coaxial 60/100 Coaxial		80/125
Longueur maximale admissible 6 m 12 m
Facteur de réduction coude 90° 1 m 0,5 m
Facteur de réduction coude 45° 0,5 m 0,25 m
Diaphragme à utiliser	0÷2 m Ø	450÷6 m Ø 45
	2+4 m Ø	50 6+12 m		Pas de diaphragme
	4÷6 m	Pas de diaphragme

DIVAcondens F28	Coaxial 60/100 Coaxial		80/125
Longueur maximaile admissible	4 m		12 m
Facteur de réduction coude 90° 1 m 0,5 m
Facteur de réduction coude 45° 0,5 m 0,25 m
Diaphragme à utiliser	0 ÷ 2 m	Ø 50	0 ÷ 6 m Ø	50
	2 ÷ 4 m	Pas de diaphragme	6 ÷ 12 m	Pas de diaphragme

Raccordement avec des conduits séparés

fig. 11 - Exemples de raccordements avec des conduits séparés (ÉAir / Fumées)

Tableau 4 - Typologie

Type	Description
C1X	Aspiration et évacuation horizontally murale. Les terminaux d'entrée/sortie doivent être concentriques ou assee proches pour receiveur les mêmes conditions de vent (jusqu'à 50 cm)
C3X	Aspiration et évacuation verticale sur le toit. Terminaux d'entrée/sortie identiques à C12
C5X	Aspiration et évacuation séparées murales ou sur le toit et dans des zones ayant des pressions différentes.L'évacuation et l'Aspiration ne doivent pas se couver sur des parois opposées
C6X	Aspiration et évacuation avec conduits certifiés séparément (EN 1856/1)
B2X	Aspiration du local de la chaudière et évacuation murale ou sur le toitIMPORTANT - LE LOCAL DOIT ÉTRE DOTE D'UN DISPOSITIF DE VENTILATION APPROPRIÉ

Pour le raccordement avec des conduits séparés, l'accessoire suivant doit être monté au départ de l'appareil.

041039X0

fig. 12 - Accessoire de départ pour conduits séparés

Avant de procéder à l'installation, vérifier à l'aide d'une simple formule que la longueur maximale admissible ne soit pas dépassée.

1. Définir complètement le schéma de l'installation à double conduit concentrique, y compris les accessoires et les terminaux de sortie.
2. Consulter le tableau 6 et repérer les pertes en m éq (mètres équivalents) de chaque composant, suivant leur position d'installation.
3. Vérifier que la perte totale calculée est inférieure ou égale à la longueur maximale admissible sur le tableau 5.

Tableau 5 - Diaphragmes pour conduits séparés

	Conduits séparés
Longueur maximale admissible	55 mèq
Diaphragme à utiliser	0 ÷ 15 mèq	Ø 45
	15 ÷ 35 mèq	Ø 50
	35 ÷ 55 mèq	Pas de diaphragme

Tableau 6 - Accessoires

				Pertes en m_eq
				Aspiration air	Évacuation des fumées
					Vertical Horizontal
Ø 80	TUYAU	1 m M/F 1KWMA83W 1,0 1,6	2,0
	COUDE	45° M/F 1KWMA65W 1,2 1,8
		90° M/F 1KWMA01W 1,5 2,0
	MANCHETTE	avec prise de test	1KWMA70W 0,3	0,3
	TERMINAL	air mural	1KWMA85A 2,0		-
		fumées mural avec mitron 1KWMA86A		-	5,0
	CHEMINÉE	Air/Fumée double conduit 80/80	010027X0	-	12,0
		Évacuation des fumées un-quiement Ø80	010026X0 + 1KWMA86U	-	4,0
Ø 60	TUYAU	1 m M/F 1KWMA89W		6.0
	COUDE	90° M/F 1KWMA88W		4.5
	RéDUCTION	80/60	041050X0		5.0
	TERMINAL	fumées mural avec mitron 1KWMA90A			7.0
	!	ATTENTION : VU LES FORTÉS PERTES DE CHARGE DES ACCESSOIRES Ø60, LES UTILISER UNIQUÉMENT SI NÉCESSAIRE ET AU Niveau DU DERNIER TRONÇON D'EVACUATION DES FUMÉES.

Raccordement des carreaux de fumées collectifs fig. 13 - Exemples de raccordement à des carreaux de fumées (= Alr / = Fumées)

Tableau 7 - Typologie

Type	Description
C2X	Aspiration et évacuation par carneau commun (aspiration et évacuation dans le même carneau)
C4X	Aspiration et évacuation par carnaaux commens séparés, mais reçenvant les mêmes conditions de vent
C8X	Évacuation par carneau individuel ou commun et aspiration murale
B3X	Aspiration depuis le local de la chaudière par conduit concentrique (renferment l'évacuation) et évacuation par carneau commun à tirage naturelIMPORTANT - LE LOCAL DOIT ÉTRE DOTÉ D'UN DISPOSITIF DE VENTILATION APPROPRIÉ

Pour raccorder la chaudière DIVAcondens F24/F28 à un carreau collectif ou individuel à tirage naturel, ces derniers doivent être conçus par un technicien professionnellement qualifié, conformément aux normes en vigueur et être appropriés aux appareils à chambre étanche dotés de ventilateur.

Transformation du gaz d'alimentation

L'appareil peut fonctionner au méthane ou au GPL, et est prédisposé en usine pour l'un de ces deux types de gaz, comme l'indique clairement l'emballage et la plaquette des caractéristiques techniques. Quand l'appareil doit être utilisé avec un gaz différent de celui avec lequel il a été étaionné, il conviendra de se procurer le kit de transformation prévu à cet effet et de procéder de la manière suivante:

1. Couper l'alimentation électrique de la chaudière et fermer le robinet de gaz.
2. Remplacer les gicleurs du brûleur principal en montant les gicleurs indiqués sur le tableau des caractéristiques techniques cap. 5, en fonction du type de gaz utilisé.
3. Rebrancher la chaudière et ouvrir le robinet du gaz.
4. Modifier le paramètre concernant le type de gaz :

=mettre la chaudière en mode veille appuyer sur les touches sanitaire (rep. 1 et 2 - fig. = 1) pendant 10 secondes : « b01 » clignote sur l'afficheur. appuyer sur les touches sanitaire (rep. 1 et 2 - fig. = 1) pour programmer le paramètre 00 (fonctionnement au méthane) ou bien 01 (fonctionnement au GPL). appuyer sur les touches sanitaire (rep. 1 et 2 - fig. = 1) pendant 10 secondes. · = La chaudière repasse en mode veille

1. Régler les pressions mini et maxi du gaz au brûleur (voir paragraphe correspondant), en programmant les valeurs individuelles sur le tableau des caractéristiques techniques pour le type de gaz utilisé
2. Appliquer la plaquette adhésive contenue dans le kit de transformation près de la plaquette des données techniques afin de signaler la transformation effectuée.

Activation du mode TEST

Appuyer simultanément 5 secondes sur les touches chauffage (rep. 3 - fig. 1) pour valider le mode TEST. La chaudière s'allume à la puissance maximale de chauffage fixée comme décrite dans le paragraphe suivant.

Les symboles ≡ chauffage et = sanitaire = (fig. = 14) = clignotent = sur l'afficheur; = la = puissance chauffage sera affichée à côté.

fig. 14 - Mode TEST (puissance chauffage = 100%)

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour augmenter ou réduire la puissance (Minimum = 0%, Maximum = 100%).

En cas d'activation du mode TEST et de pulsation d'eau chaude sanitaire, suffisant pour activer le mode Sanitaire, la chaudière reste en mode TEST, mais la vanne 3 voies se positionne sur sanitaire.

Pour désactiver le mode TEST, appuyer simultanément sur les touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secondes.

Le mode TEST se désactive automatiquement après 15 minutes ou si on interrompt le fonctionnement de l'eau chaude sanitaire (pour autant que celui-ci soit suffisant pour activer le mode Sanitaire).

Réglage de la pression au brûleur

Cet appareil, de type à modulation de flamme, a deux valeurs de pression fixes : la valeur minimum et maximum, qui doivent correspondre aux valeurs indiquées dans le tableau des caractéristiques techniques en fonction du type de gaz.

Relier un manomètre approprié à la prise de pression « B » en aval de la vanne à gaz. Retirer le capuchon de protection « D » en desserrant la vis « A ». Faire fonctionner la chaudière en mode TEST. Regler la puissance maximum sur la valeur maximum.

• Régler la pression maximale en tournant la vis « G » dans le sens des aiguilles d'une montre pour l'augmenter et dans le sens inverse pour la réduire

Débrancher un des deux fastons du modureg « C » sur la vanne à gaz.

• Régler la pression minimale en tournant la vis « E » dans le sens des aiguilles d'une montre pour la réduire et dans le sens inverse pour l'augmenter. Rebrancher le faston séparé du modureg sur la vanne à gaz. Vérifier que la pression maximale n'aît subi aucune variation. Remettre en place le capuchon de protection « D ». Pour conclure le mode TEST, répéter la séquence d'activation ou attendre 15 minutes.

Après avoir effectué le contrôle ou le réglage de la pression, sceller la vis de réglage avec de la peinture ou un plomb spécifique.

fig. 15 - Vanne à gaz

A - Vis du capuchon de protection

B - Prise de pression en aval C - Cable modulaire D - Capuchon de protection E - Réglage pression minimale G - Réglage pression maximale

Réglage de la puissance de chauffage

Pour régler la puissance en chauffage, positionner la chaudière en fonctionnement TEST (voirsez. = 4.1). Appuyer sur les touches chauffage rep. 3 - fig. = 1 pour augmenter ou diminuer la puissance (minimum = 00 - maximum = 100). En appuyant sur la touche re-set dans les 5 secondes qui suivent le réglage, la puissance restera celle vient d'être fixée. Sortir du fonctionnement TEST (voirsez. = 4.1).

Réglage de la puissance d'allumage

Pour régler la puissance d'allumage, positionner la chaudière en mode TEST (sez. 4.1). Appuyer sur les touches sanitière (rep. 1 - fig. 1) pour augmenter ou diminuer la puissance (minimale 00 - maximale 60). Appuyer sur la touche reset dans les 5 secondes qui suivent le réglage pour fixer la puissance d'allumage qui vient d'être définie. Sortir du mode de fonctionnement TEST (voir sez. 4.1).

Avant d'allumer la chaudière

=Vérifier l'étanchéité du circuit de gaz. Vérifier le préremplissage correct du vase d'expansion. Remplir les tuyauteries et assurer l’évacuation complète de l’air dans la chaudière et les installations. Vérifier qu’il n’y ait pas de fuites d’eau dans l’installation ni dans la chaudière. =Vérifier le raccordement de l’installation électrique et le fonctionnement de la mise à la terre. Vérifier que la pression de gaz pour le chauffage est bien celle requise. Vérifier qu’il n’y ait de liquides ou de matériaux inflammables dans les alentours immédiats de la chaudière

Vérifications en cours de fonctionnement

= Mettre l'appareil en marche. S'assurer de l'étanchéité des circuits combustible et eau. Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonctionnement de la chaudière. Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correctement. = Vérifier que la vanne à gaz module correctement en chauffage ou en production ECS. Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plusieurs essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la commande à distance. S'assurer que = la consommation = de combustible induite par le compteur corresponde à celle qui est indiquée dans le tableau des caractéristiques techniques cap. 5. Vérifier qu'en l'absence de besoin thermiques (fonctionnement en chauffage), le brûleur s'allume correctement à l'ouverture d'un robinet d'eau chaude sanitaire. Contrôler que pendant le fonctionnement en chauffage à l'ouverture d'un robinet d'eau chaude, le circulateur de chauffage s'arrête et que l'on ait une production régulière d'eau sanitaire. Vérifier la programmation correcte des paramètres et effectuer les personnalisations (courbe de compensation, puissance, température etc...).

Contrôle périodique

Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :

• Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats, etc...) doivent fonctionner correctement. Le circuit d'évacuation des fumées doit être parfaitement efficace. (Chaudière à chambre de combustion étanche : ventilateur, pressostat, etc. - S'assurer de l'échéance de la flamme : joints, serre-câbles, etc.) (Chaudière chambre ouverte : antirefouleur, thermostat des fumées, etc.)
• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas désigner de fuites. Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour le nettoyage, ne pas utiliser de produits chimiques ni de brosses en acier.
• L'électrode doit être libre de toute incrustation et positionnée correctement.

fig. 16 - Positionnement de l'électrode

• Les installations de gaz et d'eau doivent être parfaitement étanches.
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est pas le cas, ramener la pression à cette valeur. La pompe de circulation ne doit pas être bloquée. Le vase d'expansion doit être gonflé.
• La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans les tableaux correspondants.

Diagnostic

La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de fonctionnement de la chaudière, l'affichage clignote avec le symbole d'anomalie (rep. 11 - fig. 1) indiquant le code de l'anomalie.

Les anomalies qui causent le blocage permanent de la chaudière sont indiquées par la lettre "A". Pour rétablir le fonctionnement normal, il suffit d'appuyer sur la touche RESET (rep. 6 - fig. 1) pendant 1 seconde ou sur la fonction RESET de la télécommande à distance (option) si montée ; si la chaudière ne se remet pas en route, il faudra d'abord éliminer l'inconvénient.

Les autres anomalies qui causent un blocage momentané de la chaudière sont indiquées à l'aide de la lettre F^ ; ces anomalies sont automatiquement éliminées dès que la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.

Tableau des anomalies

Tableau 8 - Liste des anomalies

Code anomalie	Anomalie Causes probables Solution
A01	Le brûleur ne s'allume pas	Manque d'alimentation de gaz	Contrôr l'arrivée régulière du gaz à la chaudière et que l'air est élimné des tuyaux
		Anomalie electrode d'allu-mage/de détction	Contrôr que les electrodes soient correctement câblées, positionnées et non incrustées
		Vanne à gaz défectueuse	Contrôr et replacer si nécessaire la vanne à gaz
		Puisance d'allumage trop BASSE	Régier la puissance d'allumage
		Niveau de condensation excessif	Viderinetoyer le siphon
A02	Présence de la flamme brûleur étant	Anomalie electrode	Vérifier le cablege de l'électrode d'ionisation
		Anomalie carte Vérifier la carte
A03	Déclenchement de la protection de sur-temperature	Capteur chauffage endom-magé	Contrôr le positionnement et le fonctionnement corrects du capteur de température chauf-fage
		Absence de circulation d'eau dans l'installation	Vérifier le circulator
		Présence d'air dans l'installation	Purger l'installation
		Intervention Thermostat de Sécurité	Contrôr le fonctionnement du Thermostat de Sécurité
F04	Anomalie paramètres carte	Mauvais paramétrage de la carte	Vérifier et modifier évientuelle-ment le paramètre carte

Code anomalie	Anomalie Causes probables Solution
F05	Pressostat sécurité air (ne ferme par les contacts dans les 20 s de l'activation du ventilateur)	Contact pressostat sécurité air ouvert	Vérifier le pressostat /ventila-teur / prise ventilateur
		Câblage au pressostat sécurité air erroné	Vérifier le câblage
		Diaphragme incorrect	Vérifier que le diaphragme est correct
		Conduit de cheminée non correctement dimensionné ou obtruè	Vérifier la longueur des con-duits de cheminée /Nettoyer les conduits de cheminée
	Pressostat air (ne ferme pas les contacts dans les 20 s après le déclenchement du ventilateur) pour l'intervention du thermostat des fumées	Échangeurs sales (colma-tés)côte eau)	Nettoyer les échangeurs
		Circulation d'eau anomale
A06	Absence de flamme après la phase d'allumage	Basse pression dans l'installation d'alimentation du gaz	Vérifier la pression du gaz
		Réglage de la pression minimale brûlée	Vérifier les pressions du gaz
F07	Pressostat air (contacts fermés à l'acti-vation du ventilateur)	Contact pressostat sécurité air ouvert	Vérifier le pressostat /ventila-teur / prise ventilateur
		Câblage au pressostat sécurité air erroné	Vérifier le câblage
		Diaphragme incorrect	Vérifier que le diaphragme est correct
		Conduit de cheminée non correctement dimensionné ou obtruè	Vérifier la longueur des con-duits de cheminée /Nettoyer les conduits de cheminée
A09	Anomalie vanne à gaz	Câblage intercompu Vérifier	le câblage
		Vanne à gaz défectueuse	Vérifier et remplaçer éventuel-lement la vanne à gaz
F10	Anomalie capteur refoulement	Capteur endomagé	Contrôler le câblage ou rempla-cer le capteur
		Câblage en court-circuit
		Câblage intercompu
F11	Anomalie capteur d'eau chaude sanitaire	Capteur endomagé	Contrôler le câblage ou rempla-cer le capteur
		Câblage en court-circuit
		Câblage intercompu
A15	Pressostat sécurité air (ne ferme par les contacts dans les 20 s de l'activation du ventilateur)	Anomalie F05 déclenchée 5 fois durant les dernières 24 h	Voir anomalie F05
A16	Anomalie vanne à gaz	Câblage intercompu Vérifier	le câblage
		Vanne à gaz défectueuse	Vérifier et remplaçer éventuel-lement la vanne à gaz
A23	Anomalie paramétres carte	Mauvais paramétrage de la carte	Vérifier et modifier éventuelles-ment le paramètre carte
A24	Anomalie paramétres carte	Mauvais paramétrage de la carte	Vérifier et modifier éventuelles-ment le paramètre carte
F34	Tension d'alimentation inférieure à 140 Vca	Problèmes au réseau électrique	Vérifier l'installation électrique
F35	Fréquence de réseau anomale	Problèmes au réseau électrique	Vérifier l'installation électrique
F37	Pression eau installation incorrecte	Pression trop basse Rempli	l'installation
		Pressostat non relié ou endommagé	Vérifier le capteur
F43	Déclenchement de la protection échan-geur.	Absence de circulation H2O dans l'installation	Vérifier le circulateur
		Présence d'air dans l'install-lation	Purger l'installation
F50	Anomalie unité électronique DBM32	Erreur intème de l'unité électronique DBM32	Contrôler la mise à la terre et remplaçer l'unité.
F51	Anomalie unité électronique DBM32	Erreur intème de l'unité électronique DBM32	Contrôler la mise à la terre et remplaçer l'unité.

Tableau 9 - Légende fig. 19, fig. 21, fig. 22 et fig. 23

5 Chambre étanche 7 Arrivalé gaz 1/2" 8 Sortie eau chaude sanitaire 1/2" 9 Entrée eau chaude sanitaire 1/2" 10 Départ installation 3/4" 11 Retour installation 3/4" 14 Soupape de sécurité 16 Ventilateur 19 Chambre de combustion 22 Brûleur 27 Échangeur en cuivre pour chauffage et eau chaude sanitaire 28 Collecteur des fumées 29 Collecteur de sortie des fumées 32 Circulateur circuit chauffage 34 Capteur de température chauffage 36 Purgeur automatique

37 Filtre entrée eau froide 38 Débitmètre 39 Limiteur de début d'eau 42 Capteur de température eau chaude sanitaire 43 Pressostat sécurité air 44 Vanne à gaz 49 Thermostat de sécurité 56 Vase d'expansion 74 Robinet de remplissage installation 81 Électrode d'allumage et de détection 95 By-pass

114 Pressostat eau 187 Diaphragme fumées 194 Échangeur eau chaude sanitaire 241 By-pass automatique 364 Raccord anticondensation

5.1 Dimensions et raccordements

fig.17 - Vue de face

fig.18 - Vue du haut

fig.19 - Vue du bas

fig.20 - Vue latérale

5.2 Vue générale et composants principaux fig. 21 - Vue générale

5.3 Circuit hydraulique fig. 22 - Circuit chauffage

fig. 23 - Circuit sanitaire

5.4 Tableau des caractéristiques techniques 5.5 Diagrammes

Date Unité DIVAcondens F24 DIVAcondens F28
Débit calorifique maxi chauffage kW 25.0 28.0 (Q)
Débit calorifique mini chauffage kW 10.0 10.0 (Q)
Puisance thermique maxi chauf. (80/60°C)	kW	24.1	27	(P)
Puisance thermique mini chauf. (80/60°C)	kW	9.2	9.2	(P)
Puisance thermique maxi chauf. (50/30°C)	kW	25.9	29
Puisance thermique mini chauf. (50/30°C)	kW	9.6	9.6
Rendement Pmax (80-60 °C)	%	96.5 96.5
Rendement Pmin (80-60 °C)	%	92.0 92.0
Rendement Pmax (50-30 °C)	%	103.5	103.5
Rendement Pmin (50-30 °C)	%	96.0 96.0
Rendement 30%	%	101.6	101.6
Giclours brûleur G20	nbre x Ø	11 x 1.35	11 x 1.35
Pression d'alimentation gaz G20	mbar	20	20
Pression maxi au brûleur G20	mbar	11	13.5
Pression mini au brûleur G20	mbar	2	2
Débit gaz maxi G20	\( m^3/h \)	2.65 2.96
Débit gaz à puissance mini G20	\( m^3/h \)	1.06 1.06
Giclours brûleur G31	nbre x Ø	11 x 0.82	11 x 0.82
Pression d'alimentation gaz G31	mbar	37	37
Pression maxi au brûleur G31	mbar	29	35
Pression mini au brûleur G31	mbar	5	5
Débit gaz maxi G31	kg/h	1.94	2.18
Débit gaz à puissance mini G31	kg/h	0.78 0.78
Classe de rendement selon la directive européenne 92/42 EEC	-	★★★★★
Classe d'émission NOx	-	3	3	(NOx)
Pression maxi d'utilisation chauffage	bar	3	3	(PMS)
Pression mini d'utilisation chauffage	bar	0.8	0.8
Température maxi chauffage	°C	90	90	(tmax)
Capacité eau circuit chauffage	litres	1.5	1.5
Capacité du vase d'expansion chauffage	litres	8	8
Pression prégonifage vase d'expansion chauffage	bar	1	1
Pression maxi d'alimentation eau chaude sanitaire	bar	9	9	(PMW)
Pression mini d'alimentation eau chaude sanitaire	bar	0.3	0.3
Débit d'eau chaude sanitaire à Dt 25 °C	l/min	13.9	15.6
Débit d'eau chaude sanitaire à Dt 30 °C	l/min	11.6	13.0
Indice de protection	IP	X5D X5D
Tension d'alimentation	VHz	230 V/50 Hz	230 V/50 Hz
Puissance électrique absorbée	W	99	123
Poids à vide	kg	35	35
Type d'appareil		\( C_{12}-C_{22}-C_{32}-C_{42}-C_{52}-C_{62}-C_{72}-C_{82} \)\( B_{22}-B_{32} \)
PIN CE		0461CP1030

A = GPL - B = GAZ NATUREL

Pertes de charge / pression circulateurs A = Pertes de charge chaudière - B = Vitesse circulateur

BirqueBommerBolde:
Borquiborberg	Borquiborberg	Borquiborberg	Borquiborberg
Borquiborberg	Borquiborberg	Borquiborberg	Borquiborberg
Borquiborberg	Borquiborberg	Borquiborberg	Borquiborberg
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG1
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG2
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG3
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG4
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG5
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG6
Borquiborberg	Borquiborberg	Borquiborberg	BorquibORG7
Borquiborberg	Borquiborberg	BorquibORG8
Borquiborberg	Borquiborberg	BorquibORG9
Borquiborberg	Borquiborberg	BorquibORG10
Borquiborberg	Borquiborberg	BorquibORG11
Borquiborberg	Borquiborberg	BorquibORG12
Borquiborberg	Borquiborberg	BorquibORG13
Borquiborberg	Borquiborberg	BorquibORG14
Borquiborberg	Borquiborberg	BorquibORG15
Borquiborberg	Borquiborberg	BorquibORG16
Borquiborberg	Borquiborberg	BorquibORG17
Borquiborberg	Borquiborberg	BorquibORG18
Borquiborberg	Borquiborberg	BorquibORG19
Borquiborberg	Borquiborberg	BorquibORG20
Borquiborberg	Borquiborberg	BorquibORG21
Borquiborberg	Borquiborberg	BorquibORG22
Borquiborberg	Borquiborberg	BorquibORG23
Borquiborberg	Borquiborberg	BorquibORG24
Borquiborberg	Borquiborberg	BorquibORG25
Borquiborberg	Borquiborberg	BorquibORG26
Borquiborberg	Borquiborberg	BorquibORG27
Borquiborberg	Borquiborberg	BorquibORG28
Borquiborberg	Borquiborberg	BorquibORG29
Borquiborberg	Borquiborberg	BorquibORG30
Borquiborberg	Borquiborberg	BorquibORG31
Borquiborberg	Borquiborberg	BorquibORG32
Borquiborberg	Borquiborberg	BorquibORG33
Borquiborberg	Borquiborberg	BorquibORG34
Borquiborberg	Borquiborberg	BorquibORG35
Borquiborberg	Borquiborberg	BorquibORG36
Borquiborberg	Borquiborberg	BorquibORG37
Borquiborberg	Borquiborberg	BorquibORG38
Borquiborberg	Borquiborberg	BorquibORG39
Borquiborberg	Borquiborberg	BorquibORG40
Borquiborberg	Borquiborberg	BorquibORG41
Borquiborberg	Borquiborberg	BorquibORG42
Borquiborberg	Borquiborberg	BorquibORG43
Borquiborberg	Borquiborberg	BorquibORG44
Borquiborberg	Borquiborberg	BorquibORG45
Borquiborberg	Borquiborberg	BorquibORG46
Borquiborberg	Borquiborberg	BorquibORG47
Borquiborberg	Borquiborberg	BorquibORG48
Borquiborberg	Borquiborberg	BorquibORG49
Borquiborberg	Borquiborberg	BorquibORG50
Borquiborberg	Borquiborberg	BorquibORG51
Borquiborberg	Borquiborberg	BorquibORG52
Borquiborberg	Borquiborberg	BorquibORG53
Borquiborberg	Borquiborberg	BorquibORG54
Borquiborberg	Borquiborberg	BorquibORG55
Borquiborberg	Borquiborberg	BorquibORG56
Borquiborberg	Borquiborberg	BorquibORG57
Borquiborberg	Borquiborberg	BorquibORG58
Borquiborberg	Borquiborberg	BorquibORG59
Borquiborberg	Borquiborberg	BorquibORG60
Borquiborberg	Borquiborberg	BorquibORG61
Borquiborberg	Borquiborberg	BorquibORG62
Borquiborberg	Borquiborberg	BorquibORG63
Borquiborberg	Borquiborberg	BorquibORG64
Borquiborberg	Borquiborberg	BorquibORG65
Borquiborberg	Borquiborberg	BorquibORG66
Borquiborberg	Borquiborberg	BorquibORG67
Borquiborberg	Borquiborberg	BorquibORG68
Borquiborberg	Borquiborberg	BorquibORG69
Borquiborberg	Borquiborberg	BorquibORG70
Borquiborberg	Borquiborberg	BorquibORG71
Borquiborberg	Borquiborberg	BorquibORG72
Borquiborberg	Borquiborberg	BorquibORG73
Borquiborberg	Borquiborberg	BorquibORG74
Borquiborberg	Borquiborberg	BorquibORG75
Borquiborberg	Borquiborberg	BorquibORG76
Borquiborberg	Borquiborberg	BorquibORG77
Borquiborberg	Borquiborberg	BorquibORG78
Borquiborberg	Borquiborberg	BorquibORG79
Borquiborberg	Borquiborberg	BorquibORG80
Borquiborberg	Borquiborberg	BorquibORG81
Borquiborberg	Borquiborberg	BorquibORG82
Borquiborberg	Borquiborberg	BorquibORG83
Borquiborberg	Borquiborberg	BorquibORG84
Borquiborberg	Borquiborberg	BorquibORG85
Borquiborberg	Borquiborberg	BorquibORG86
Borquiborberg	Borquiborberg	BorquibORG87
Borquiborberg	Borquiborberg	BorquibORG88
Borquiborberg	Borquiborberg	BorquibORG89
Borquiborberg	Borquiborberg	BorquibORG90
Borquiborberg	Borquiborberg	BorquibORG91
Borquiborberg	Borquiborberg	BorquibORG92
Borquiborberg	Borquiborberg	BorquibORG93
Borquiborberg	Borquiborberg	BorquibORG94
Borquiborberg	Borquiborberg	BorquibORG95
Borquiborberg	Borquiborberg	BorquibORG96
Borquiborberg	Borquiborberg	BorquibORG97
Borquiborberg	Borquiborberg	BorquibORG98
Borquiborberg	Borquiborberg	BorquibORG99
Borquiborberg	Borquiborberg	BorquibORG100

(2000sntu 13131313131313131313131313131313131313131313131313131313131313131313131313131313131 H

fig. 24 - Schéma électrique

Attention: Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, retarder le pontage sur la boîte à bornes.

16 Ventilateur 32 Circulateur circuit chauffage 34 Capteur de chauffage 38 Débitmètre 42 Capteur de température eau chaude sanitaire 43 Pressostat sécurité air 44 Vanne à gaz 47 Modureg 49 Thermostat de sécurité 72 Thermostat d'ambiance (option) 81 Électrode d'allumage et de détection 95 By-pass 114 Pressostat eau 126 Thermostat fumées à contact 139 Chronocommande à distance (option) 193 Siphon

1. AVERTISMENTEGENERALE

Ma1. 18 - Bnrrn3Bepx

man.19-Burna3Hny

Maj.20-Burn4360ky

5.23arbhnHmBnIocOBHiBy3nI man.21-3arabnhmburn

5.3IidpaBniuHmKoHTyp MaI.22-0naiHOBaIbHHKoHTyp

MaN.23-KoHTyp ΓBn

5.4 Table des branchements électriques

Однayaданes DIVAcondens F24 DIVAcondens F28
Мakcimальага теллорухимпсь сimestем ораленя	КВТ	25.0 28.0
Mihimальага теллорухимпсь сimestем ораленя	КВТ 10.0	10.0 (Q)
Мakcimальага теллорухимпсь сimestем ораленя (80/60°C)	КВТ	24.1 27
Mihimальага теллорухимпсь сimestем oраленя (80/60°C)	КВТ	9.2	9.2
Мakcimальага теллорухимпсь сimestем oраленя (50/30°C)	КВТ	25.9 29
Mihimальага теллорухимпсь сimestем oраленя (50/30°C)	КВТ	9.6	9.6
ККД Рмб (80-60°C)	%	96.5 96.5
Kофшистор кориси дд Pmin (80-60°C)	%	92.0 92.0
ККД Рмб (50-30°C)	%	103.5	103.5
Kофшистор кориси дд Pmin (50-30°C)	%	96.0 96.0
Кофшистор кориси дд 30%	%	101.6	101.6
Форсун�а палынka G20	ш. x 0	11 x 1.35	11 x 1.35
Тинк поалг рasy G20	мбap	20	20
Мас. Тинк на палынka G20	мбap	11	13.5
Mн. Тинк на палынka G20	мбap	2	2
Мас. Витрath рasy G20	m²rod	2.65 2.96
Mн. Витрath рasy G20	m²rod	1.06 1.06
Форсун�а палынka G31	ш. x 0	11 x 0.82	11 x 0.82
Тинк поалг рasy G31	мбap	37	37
Мас. Тинк на палынka G31	мбap	29	35
Mн. Тинк на палынka G31	мбap	5	5
Мас. Витрath рasy G31	knrod	1.94	2.18
Mн. Витрath рasy G31	knrod	0.78 0.78
Класефтохоста за дзретимю 92/42 EEC	-	★★★★★
Клас валь'd NOx	-	3	3
Мakcimальага робочий 힍х в сimestем ораленя	бap	3	3
Mihimальага робочий 힍х в сimestем ораленя	бap	0.8	0.8
Мakcimальага сimestерату раленя	°C	90	90
Вміст bo'dу пал olanenя	пітpr	1.5	1.5
Бмість розширочьогу-boу-boу дд сimestем ораленя	пітpr	8	8
Тинь handу розширочьаль'mу boу дд кontуру olanenя	бap	1	1
Мakcimальага робочий 힍х сimestем ΓВП	бap	9	9
Mihimальага робочий 힍х сimestем ΓВП	бap	0.3	0.3
Витрath раяр'tо сан'teхин'tоь bo'dу п'mу Dt 25°C	пів	13.9	15.6
Витрath раяр'tо сан'teхин'tоь bo'dу п'mу Dt 30°C	пів	11.6	13.0
Клас зэхису	IP	X5D X5D
Handryа лжения	ВГц	230B/50Фц	230B/50Фц
Стошвана[evek'tp'mьни ротухисть	Вт	99	123
Bara (napoxн)	кг	35	35
Тиа arperatу		C₁₂-C₂₂-C₃₂-C₄₂-C₅₂-C₆₂-C₇₂-C₇₂-B₂₂-B₃₂
PIN CE		0461CP1030

5.5 Cxemm

Chemin Tuyau - notation

mbar A=GPL-B=METAH YtpaHAnOpy uKpyiHnx Hacocib

[H m H2O] A = ÉtapeuhanopyykOTni - B = WbNdkicTB upknyiHoro hacocy

5.6 Enceinture schéma

man.24 -EnceKtpunHa cxema

Ybara: Nipu Hix nid'ehaTH KIMHATM TepMoCT a6o ductahm HxpoHOCTa, BnMIb pepeMHky 3 KneMHNA.

16 BeHTnIaTOp 32 LnpkyuHnHaoc KOhTypo onaeneHH 34 DaTHNK TEMNepaTpyn BODn ONaJIIOBaJIbHOI CNTTEM 38 Butpatomip 42 DaTcHK TEmnepaTyP B CnCTeMI IBN 43 Pene tcky nobitpr 44TaobnKnanaH 47 ModynOBaBbHa Kotyka Modureg 49 3anobixHH TePMoCTaT 72 KIMHATHN TepMOCTaT (IOCTaHaTeBcR OKPMeO) 81 EneKtpoPoiPnAIOBAnH/ cnoCTepEeHHa 3a nonym' 95 BiDbiHnn KIaHaN 114 Pene Tncky BOn 126 KOHTAKTHN TepMOCTaT dMMOBNX ra3B 139 DnCTaHuiHmXPOHOCTakaynbTaTHBHO 193 CnΦoH

FERROLI S. p. A.

Via Ritonda 78/a

37047 San Bonifacio - Verona - ITALY

www.ferroli.com

Fabriqué en Italie - Made in Italy - Fabriqué en Italie - Fabricat in Italia - CdeIano B ItaIIN - italya'da ureilmistir - BnroToBneHO B Itanii
