Caractéristiques	Détails
Type de produit	Programmateur d'arrosage
Alimentation	Piles ou secteur (selon modèle)
Nombre de programmes	Programmation multiple possible
Durée d'arrosage	Réglable de quelques minutes à plusieurs heures
Fréquence d'arrosage	Réglable (quotidien, hebdomadaire, etc.)
Connectivité	Non applicable
Installation	Facile à installer sur robinet standard
Maintenance	Vérifier régulièrement les piles et nettoyer les filtres
Sécurité	Résistant aux intempéries, ne pas immerger dans l'eau
Garantie	Vérifier les conditions spécifiques du fabricant
Accessoires inclus	Peut inclure des tuyaux ou des adaptateurs selon le modèle

FOIRE AUX QUESTIONS - HG00549 FLORABEST

Comment régler l'heure actuelle sur le programmateur d'arrosage FLORABEST HG00549 ?

Pour régler l'heure actuelle, appuyez sur le bouton 'Horloge' et utilisez les boutons '+' et '-' pour ajuster l'heure et les minutes. Appuyez à nouveau sur 'Horloge' pour confirmer.

Comment programmer un cycle d'arrosage ?

Pour programmer un cycle d'arrosage, sélectionnez le bouton 'Programmer', puis utilisez les boutons '+' et '-' pour définir l'heure de début, la durée et la fréquence. Confirmez chaque étape en appuyant sur 'OK'.

Que faire si le programmateur d'arrosage ne s'allume pas ?

Vérifiez si le programmateur est correctement branché et si la prise fonctionne. Assurez-vous également que les piles, si utilisées, sont chargées et correctement insérées.

Comment réinitialiser le programmateur d'arrosage FLORABEST HG00549 ?

Pour réinitialiser le programmateur, appuyez simultanément sur les boutons 'Réglage' et 'OK' pendant environ 5 secondes jusqu'à ce que l'écran clignote. Cela effacera tous les paramètres précédents.

Le programmateur d'arrosage arrose-t-il même en cas de pluie ?

Le FLORABEST HG00549 ne possède pas de capteur de pluie intégré. Vous devez désactiver manuellement le programme d'arrosage en cas de pluie.

Comment changer la batterie du programmateur d'arrosage ?

Pour changer la batterie, ouvrez le compartiment à l'arrière du programmateur, retirez l'ancienne batterie et remplacez-la par une nouvelle, en veillant à respecter la polarité.

Comment savoir si le programmateur d'arrosage fonctionne correctement ?

Pour vérifier le bon fonctionnement, lancez manuellement un cycle d'arrosage en utilisant le bouton 'Manuel'. Si l'eau s'écoule, le programmateur fonctionne correctement.

Quel est le débit maximum que peut gérer le FLORABEST HG00549 ?

Le débit maximum géré par le FLORABEST HG00549 est de 30 litres par minute.

Est-ce que le programmateur est étanche ?

Le FLORABEST HG00549 est conçu pour résister aux intempéries, mais il est recommandé de le protéger en cas de conditions climatiques extrêmes.

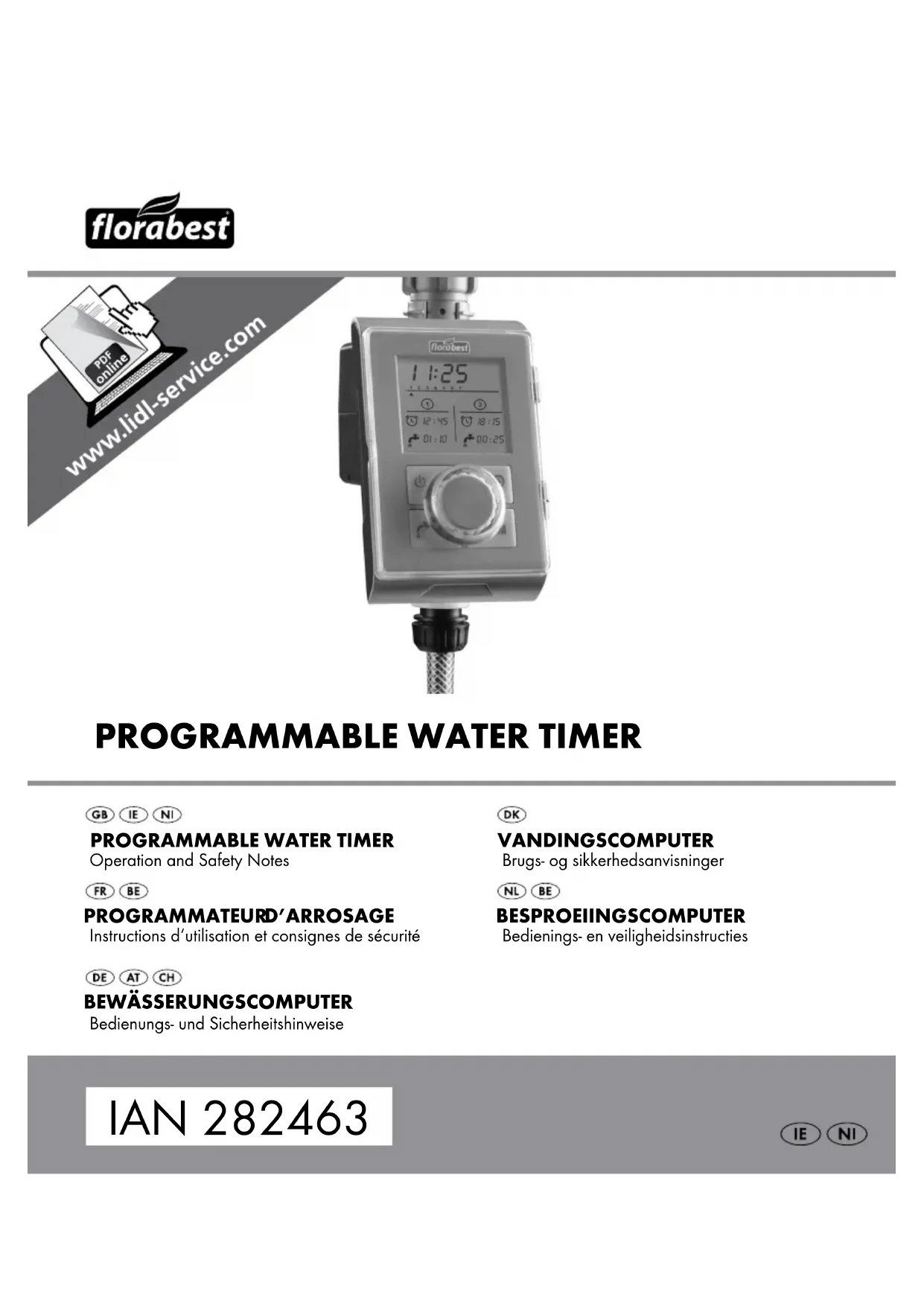

MODE D'EMPLOI HG00549 FLORABEST

Instructions d'utilisation et consignes de sécurité

DE AT CH

Utilisation conforme
Contenu de la livraison. Page 24
Caracteristiques techniques.. Page 24
Description des pieces et éléments.. Page 24
Affichages sur I'ecran. Page 25

Sécurité Page 25

Consignes de sécurité. Page 25
Consignes de sécurité relatives aux piles/aux piles rechargeables.. Page 26

Insérer/remplacer les piles

Mise en marche

Fonctionnement

Mise en marche/arrêt du produit Page 29
Réglage de l'heure Page 29
Arrosage 1 et 2,programmer l'intervalle. Page 29
Arrosage manuel. Page 30

Affichage de I'etat des piles

Dépannage Page 30

Nettoyage et entretien

Nettoyer letamis. Page 31

Rangement

Mise au rebut.

Garantie

Programmateur d'arrosage

Introduction

Nos vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez tire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisationconforme

Ce produit se destine au contrôle des arroeurs, disposits d'arrosage et d'irrigation. Il permet d'arroser automatiquement les espaces extérieurs, à une heures et pour une durée programmes. Le produit peut sauegarder jusqu'à 2 programmes max. à des fins d'arrosage automatique. Le produit est exclusivement concu pour être utilisé dans les espaces extérieurs. Toute autre utilisation ou modification apportée au produit est considérée comme non conforme. Le fabricant décline toute responsabilité pour les dommages resultant d'une utilisation non conforme. Le produit n'est pas destiné à une utilisation commerciale.

- Contenu de la livraison

1 minuterie d'arrosage
1 piece d'accouplement
1 adaptateur 33,3 mm sur 26,5 mm (G1" sur G ^3/4 )

1 tamis
2 piles 1,5 V de type AA
1 mode d'emploi

- Caracteristiques techniques

N° de modèle: HG00549

Pression de service : 34,5-827 kPa

(0,34-8,27 bars)

Température de l'eau max.: 40 °C

Alimentation en tension: 2 piles × 1,5 V

(courant continu) de

type AA

Débit: env. 281/min

A l'etat programmable,

durée d'arrosage: 1 min-1439 min

A l'etat manuel,

durée d'arrosage : 1 min - 1439 min

Raccord d'ea: G 3 / 4'' (26,5 mm) ou

G1"(33,3mm)

Type de protection : IP X4 (protégé contre

les projections d'eau)

Description des pieces et éléments (ill. A)

1 Ecrou-raccord (pour le raccord du robinet d'eau)
2 Ecran
3 Couvercle de protection
4 Touche
5 Touche M
6 Bouton regleur
7 Touche
8 Touche (ON/OFF)
9 Raccord pour tuyau
10 Compartiment à piles
11 Tamis

12 Adaptateur 33,3 mm sur 26,5 mm (G1" sur G ^3/4 )
13 Pièce d'accouplement

- Affichages sur l'écran (ill. B)

Affichage Signification
14	Heure du système
15	Arrosage / arrosage manuel
16	État des piles
17	Intervalle d'arrosage
18	Arrosage 1
19	Heure de démarrage de l'arrosage 1
20	Durée de l'arrosage 1
21	Arrosage 2
22	Heure de démarrage de l'arrosage 2
23	Durée de l'arrosage 2

Sécurité

- Consignes de sécurité

Les droits de recours en garantiesont annulés en cas de dommagesrésultant du non respect du presentmode d'emploi ! Le fabricant declintoute responsabilité pour les dommages consécutifs !

Toute responsabilité est déclinee pour les dommages matériels ou corporels causés par une manipulation incorrecte du produit ou par le non-respect des consignes de sécurité !

CONSERVEZ TOUTES LES CONSIGNES DE SECURITE ET INSTRUCTIONS POUR L'AVENIR !

A AVERTISSEMENT!

DANGER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET LES EN-

FANTS! Ne jamais laisser les enfants sans surveillance avec le matériel d'emballage. Risque d'asphyxie. Tenez le produit hors de portée des enfants. Le produit n'est pas un jouet.

• Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou

de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sure du produit et comprendent les risques liés à son utilisation.

• Les enfants ne doivent pas journé avec le produit. Le nettoyage et l'entretien du produit ne doivent pas été effectuels par des enfants laissés sans surveillance.
  Durant la période de garantie, confiez uniquement la réparation du produit à un service client autorisé par le fabricant, au risque sinon de voir la garantie s'annuler dans le cas des dommages mentionnés ci-dessous.
• Les pièces défectueuses ne doivent être replacées que par des pièces d'origine. Seules ces pièces garantissent le respect des exigences de sécurité.
  Évitez les rayons directs du soleil.
  Fermez toujours le robinet d'eau, lorsque vous n'utilisez plus le produit
  Ne faites pas fonctionner le produit à proximé de flammes nues.

Vérifiez régulierement le bon fonctionnement et l'étanchéité du produit, ainsi que de ses conduites.
N'orientez jamais le jet d'eau vers des équipements electriques!
N'orientez jamais le jet d'eau vers des personnes ou des animaux!
Le produit ne convient pas au captage d'eau potable.

Consignes de sécurité relatives aux piles / aux piles rechargeables

DANGER DE MORT! Rangez les piles/piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin!

RISQUE D'EXPLOSION! Ne rechargez

jamais des piles non rechargeables
Ne court-circuitez pas les piles /
pile s rechargeables et / ou ne les ouvre pas! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.

Ne jetez jamais des piles / piles

rechargeables au feu ou dans l'eau.

Ne pas soumettre les piles / piles rechargeables à une charge mécanique.

Risque de fuite des piles / piles rechargeables

Évitez d'exposer les piles / piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe aux rayons du soleil.

Évitez tout contact avec la peau, les yeux ou les muqueuses! En cas de contact avec l'acide d'une pile, rincez la zone touchée à l'eau claire et consultez immediatement un médecin!

PORTER DES GANTS DE PROTECTION! Les

piles / piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau. Vous doivent donc porter des gants ajustés pour les manipuler!

En cas de fuite des piles, retirez-les aussi t du produit pour eviter tout endommagement.
Utilisez uniquement des piles / piles rechargeables du même type. Ne mélangez pas des piles / piles rechargeables usées et neuves!
Retirez les piles / piles rechar- geables, si vous ne comptez pas utiliser le produit pendant une période prolongée.

Risque d'endommagement du produit

Exclusivement utiliser le type de pile / pile rechargeable spécifique.
Lors de la mise en place des piles, veillez à respecter la pola- rite ! Celle-ci est indiquee dans le compartment a piles !
Nettoyez si nécessaire les contacts de la pile et du compartment à pile avant d'insérer la pile!
Retirez immédiatement les piles / piles rechargeables usées du produit.

Insérer/remplacer les piles

Ouvrez le compartment à piles 10
Insérez 2 piles de taille AA (LRO6 / Mignon) dans le compartment à piles [10]. Respectez alors les marques indiquant la polarité sur les piles et le compartment à piles [10].
Refermez le compartmente piles 10.
L'écran 2 s'allume automatiquement et l'heure du système démarre à 0:00 heures.

- Mise en marche

Pour un fonctionnement sur et non défectueux du produit, le lieu d'installation doit replir les conditions suivantes :

La température de l'eau courante doit être d'au maximum 40^ .
La température de service minimale comprend +5^
Utilisez uniquement de I'eau douce et claire.
Fermez le produit uniquement à la verticale, avec le raccord pour tuyau 9 orienté vers le bas, afin d'eviter l'infiltration d'eau dans le compartmenté à piles 10.

ATTENTION! La minuterie d'arrosage doit uniquement etre raccordee a un point de cap-. tage d'eau potable doted'un disposif de secu-. rite, qui correspond au moins au TYPE HD selon la norme EN 1717 (clapet anti-retour avec aeration).

Remarque: Les adaptateurs correspondants sont disponibles dans le commerce.

Vérifiez le type de raccord d'eau disponible. Le produit est équipé d'un écrou-raccord pour les robinets d'eau dotés d'un filetage 33,3 mm (G 1"). Pour les robinets d'eau dotés d'un filetage 26,5 mm (G 3/4'' ), utilisez uniquement l'adaptateur fourni [12].

Placez le tamis 11 dans l'écrou-raccord 1 comme représenté sur l'illustration A.
Pour le filetage 26,5 mm (G 3 / 4^ ): Vissez l'adaptateur 12 sur le robinet d'eau. N'utilisez à cet effetaucun outil.
Vissez l'écrou-raccord 1 sur le filetage du robinet d'eau ou de l'adaptateur. N'utilisez a cet effet aucun outil.
Vissez la piece d'accoupling 13 sur le rac-cord pour tuyau 9. Vous pouvez ensuite rac-corder un tuyau à la piece d'accoupling 13.
Ouvrez le robinet d'eau.

ATTENTION! Lors de l'utilisation de l'adaptateur si vous deviez constater des fuites, le filetage du robinet d'eau doit être entouré d'une bande isolante.

Ouvrez le couvercle de protection 3 afin d'utiliser le produit. Refermez ensuite complètement le couvercle de protection 3.
□Programmez l'arrosage comme décrit au chapitre „Fonctionnement".

Fonctionnement

La minuterie d'arrosage permet d'effectuer un arrosage automatique à chaque moment souhaite. Il est possible d'y raccorder un arroseur, un dispositif d'arrosage ou un système de goutte à goutte afin d'effectuer l'arrosage.

La minuterie d'arrosage prend en charge, de façon entiement automatique, l'arrosage d'une surface à l'heure programmée et pour la durée programme.

Lors de ces programmes, veillez à bien paramétrer le jour et l'année. Tôt le matin ou tard le soir, l'évaporation et par conséquent la consommation d'eau sont au plus bas.

- Mise en marche / arrêt du produit (ill. 1)

Appuyez et maintenez la touche N/OFF pour env. 2 secondes, afin d'allumer ou d'eteindre le produit.

Remarque : Lorsque le produit est eteint (voir Veille (fin du mode de programmation et activation ill. C), aucun arrosage automatique ne se prode l'arrosage automatique)

- Réglage de l'heure (ill. 2-6)

1. Allumez le produit. Appuyez sur la touche ON/OFF 8 pendant env. 2 secondes.
2. Appuyez sur la touche 4 pendant env. 2 secondes. L'affichage des heures de l'heure du système clignote.
3. Paramétrez les heures en tournant le bouton régleur 6.
4. Appuyez sur la touche 4 L'affichage des minutes de l'heure du système clignote.
5. Paramétrez les minutes en tournant le bouton régleur 6.
6. Rappuyez ensuite sur la touche 4, afin d'enregistrer ces paramètres.

Arrosage 1 et 2,programmer l'intervalle (ill.7-29)

Appuyez et maintenez la touche M5 enforcée durant env. 2 secondes, afin d'activer le mode de programmation. Vous pouvez soit entreprene l'ensemble des paramétres les uns après les autres, soit basculer entre les différentes possibiliés de paramétrage suivantes en appuyant plusieurs fois sur la touche M5:

Heure de demarrage de l'arrosage 1
Durée de l'arrosage 1
Heure de demarrage de l'arrosage 2
Durée de l'arrosage 2
Intervalle d'arrosage (1 = chaque jour, 2 = tous les 2 jours, etc.)

rVeille (fin du mode de programmation et activation de l'arrosage automatique)

Rappuyez sur la touche M 5 dans le mode de programmation. L'affichage des heures de l'heure de demarrage de l'arrosage 1 clignote. Paramétrez les heures en tournant le bouton régleur 6.
Rappuyez sur la touche M5. L'affichage des minutes de l'heure de demarrage de l'arrosage 1 clignote. Parametrez les minutes en tournant le bouton regleur 6.
Appuyez a nouveau sur la touche M5. L'affiche des heures de la durée de l'arrosage 2 clignote. Paramétrez les heures en tournant le bouton régleur 6.
Appuyez a nouveau sur la touche M5. L'affiche des minutes de la durée de l'arrosage 2 clignote. Paramétrez les minutes en tournant le bouton régleur 6.

Remarque: Veillez à programmer la durée de l'arrosage, et non son heures de fin!
Ici se trouvent quelques examples de paramétrages possibles / des durées d'arrosage possibles:

0:05 = 5 minutes

0:45 = 45 minutes

2:15 = 2 heures et 15 minutes

Evitez de faire coincider les heures d'arrosage. La durée d'arrosage la plus courte comprend 1 minute.

La durée maximale d'arrosage comprend 23 heures et 59 minutes.

□ Appuyez a nouveau sur la touche M5. L'affiche de la flèche pour l'intervalle d'arrosage clignote. Reglez l'intervalle en tournant le bouton régleur 6 (1 = chaque jour, 2 = tous les 2 jours etc.).
Appuyez à nouveau sur la touche M5. Le produit bascule en mode veille. L'arrosage démarre automatiquement à l'heure programmée. Pendant la durée de l'arrosage, l'affichage clignote derrière l'heure du système et la durée de l'arrosage (20 ou 23).

Remarque: En appuyant brievement sur la touche 8 yous pouez respectivement revenir à une etape du mode de programmation, afin d'entreprene des modifications sur les valeurs programmées.

Remarque: ÀpRES env. 1 minute sans recevoir d'entrée, le produit returne à l'etat de veille. Toutes les valeurs déjà programmée restent sau-vegardées.

La durée paramétrée de l'arrosage manuel est enregistrée, et automatiquement utilisée lors du prochain arrosage manuel.
Afin de terminer de façon écouriée l'arrosage manuel, appuyez sur la touche ON/OFF 8.

- Affichage de l'etat des piles

L'affichage clignote en cas de piles faibles ou usages. Tous les autres affichages sont désactivés.
- Remplacez les piles comme indiqué au chapitre Insérer/ remplacer les piles.

Remarques: Aucun arrosage n'est possible lorsque l'affichage clignote. Tout arrosage eventuellement en cours s'interrompt.

Les programmes sont enregistrées pour une durée de 2 minutes. Si le remplacement de la pile prend plus de temps, l'ensemble des paramétrages devront être recommencés.

Arrosage manuel (ill. 30-36)

Appuyez sur la touche 7 pendant env. 2 secondes. L'arrosage manuel demarre immédiatement, l'affichage clignote derrière l'heure du système.
Afin de paramétre la durée de l'arrosage manuel, appuyez sur la touche M 5. L'affichage des heures clignote. Paramétrez les heures en tournant le bouton régleur 6.
Appuyez à nouveau sur la touche M 5. L'affiche des minutes clignote. Paramétrrez les minutes en tournant le bouton régleur 6.
□ Appuyez à nouveau sur la touche M5 pour confirmer votre saisie.

Dépannage

Le produit contient des composants électroniques sensibles. Pour cette raison, il peut se couver perturbé par les signaux radios émis par des apparciels se trouvant à proximé immediate. Les décharges electrostatiques peuvent entraîner des dysfonctionnements. Dans ce cas, retirez les piles du compartment à piles 10 et replacez-les après 10 minutes. Le produit sera alors complètement réinitialisé. Le produit est alors de nouveau opérationnel.

Remarque: Veuillez noter la suppression de tous les paramétrages lors de la réinitialisation.

Dysfon-c-tionnement	Causes possibles	Solution
Pas d'affi-chage sur l'écran	Aucune pile insérée	Insérez des piles
	Les piles sont vides	Remplacez les piles
L'arrosage ne démarre pas	Le robinet d'eau est fermé	Ouvrez le robinet d'eau
	Programma-tion erronée	Vérifiez la pro-grammation
	Aucune pile ou piles vides	Insérez des piles ou rem-placez les piles

Nettoyage et entretien

ATTENTION! Risques de dommages du produit.

L'infiltration d'humidité peut endommager le produit. Assurez-vous qu'aucune humidité ne penètre dans le compartment à piles 10 pendant le nettoyage, afin d'éviter d'endommager irrémédiablement le produit.

Nettoyez le boitier uniquement avec un chiffon légèrement humide et un produit doux.
Ne jamais utiliser d'essence, d'alcool ou autre produit nettoyant agressif pour le nettoyage du boîtier.

Nettoyer le tamis

Letamis 11 doit etre regulierement verifie et nettoyé si besoin.
Fermez le robinet d'eau.

Laissez le produit fonctionner au ralenti avec l'arrosage manuel.
Vissezl'ecrou-raccord 1 sur le filetage du robinet d'eau ou de l'adaptateur.
Enlevez le tamis en forme de cône de l'alimentation d'eau dans l'écrou-raccord.
Nettoyez let tamis.
Insérez de nouveau le tamis.
Vissez l'écrou-raccord sur le filetage du robinet d'eau ou de l'adaptateur.
Ouvrez le robinet d'eau.

Rangement

Fermez le robinet d'eau.
Desserrez le tuyau de la pièce d'accouplément 13.
Laissez le produit fonctionner au ralenti.

Retirez les piles.
Stockez le produit dans un endroit sec, à l'abri du gel.

- Mise au rebut

L'emballage se compose de matieres recyclables pouvant etre mises au rebut dans les déchetteries locales. Le «point vert» n'est pas valable en Allemagne.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif,ils sont identifiés avec des abbreviations (a) et des chiffres (b) ayant la signification suivante:1-7:plastiques/20-22:pa-piers et cartons /80-98:materiaux composite.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.

Votre mairie ou votre municipalite vous renseigneront sur les possibilites de mise au rebut des produits usages.

Afin de contribuer à la protection de l'environnement, veuilles ne pas jeter votre produit usage dans les ordures menagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Les piles défectueuses ou usages doivent être recyclées conformément à la directive 2006 / 66 / CE et ses modifications. Les piles et / ou le produit doivent être returnés dans les centres de collecte proposés.

Pollution de l'environnement causée par une mise au rebut inappropriée des piles!

Les piles ne doivent pas etre mises au rebut dans les ordures menagères. Elles peuvent contenir des métaux lourds toxiques et doivent etre considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillagez toujours déposer les piles usages dans les conteneurs de recyclage de votre commune.

Garantie

Le produit a eté fabriqué selon des critères de qualité stricts et contrôle consciencieusement avant sa livraison. En cas de défaillance, vous étés en droit de tomorrow ce produit au vendeur. La presente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficiaie d'une garantie de 3 ans a compter de sa date d'achat. La durée de garantie debute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication avait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre dés抑制 la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défailleant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pieces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.

C∈IPX4

Inleiding
