Type de produit	Interface audio USB
Marque	Roland
Modèle	RUBIX24
Entrées microphone	2 entrées combo XLR/Jack 6,35 mm avec préamplis, alimentation fantôme +48 V
Entrées ligne	2 entrées ligne sur Jack 6,35 mm (partagées avec les entrées micro)
Sorties ligne	2 sorties ligne sur Jack 6,35 mm (L/Mono, R)
Sortie casque	1 sortie casque sur Jack 6,35 mm avec volume dédié
Connectique	USB 2.0 Type B, MIDI In/Out (DIN 5 broches)
Résolution audio	24 bits / 96 kHz
Alimentation	USB bus power ou adaptateur secteur DC 5 V (non inclus)
Dimensions	200 x 150 x 50 mm
Poids	0,8 kg
Fonctions principales	Enregistrement multipiste, monitoring direct sans latence, mixage casque/ligne, indicateurs LED de niveau
Systèmes d'exploitation supportés	Windows 10/11, macOS 10.13+, iOS (avec adaptateur)
Entretien et nettoyage	Utiliser un chiffon doux et sec. Éviter tout produit chimique ou abrasif.
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Contactez le support Roland pour toute réparation. Pièces disponibles via réseau agréé.

FOIRE AUX QUESTIONS - RUBIX24 ROLAND

Comment installer les pilotes pour le RUBIX24 ?

Téléchargez le pilote Roland depuis le site officiel (Roland Support). Sous Windows, installez le pilote avant de brancher l’interface. Sous macOS, le pilote est natif (plug-and-play).

Le RUBIX24 est-il compatible avec mon logiciel de MAO ?

Oui, le RUBIX24 fonctionne avec tout logiciel supportant ASIO (Windows) ou Core Audio (macOS), comme Ableton Live, Cubase, Pro Tools, FL Studio, etc.

Comment activer l’alimentation fantôme +48 V ?

Appuyez sur le bouton +48V situé sur le panneau avant. Un voyant rouge indique que l’alimentation fantôme est active sur les deux entrées combo.

Je n’ai pas de son en sortie casque, que faire ?

Vérifiez que le casque est branché sur la sortie PHONES et que le volume casque (molette PHONES) n’est pas à zéro. Assurez-vous que le monitoring direct est activé si vous écoutez l’entrée.

Puis-je utiliser le RUBIX24 avec un iPad ?

Oui, avec un adaptateur Lightning vers USB (Camera Connection Kit). Le RUBIX24 est reconnu comme interface audio classe compliant sous iOS.

Comment réduire la latence d’enregistrement ?

Utilisez la fonction Direct Monitor pour écouter le signal d’entrée sans latence. Dans votre logiciel, réglez la taille du buffer au minimum (ex. 128 échantillons) pour réduire la latence logicielle.

Le voyant USB ne s’allume pas, pourquoi ?

Vérifiez que le câble USB est correctement branché et que l’ordinateur est allumé. Essayez un autre port USB. Si le voyant reste éteint, testez avec une alimentation secteur (5 V) si disponible.

Quel câble MIDI utilise le RUBIX24 ?

Le RUBIX24 est équipé de ports MIDI DIN 5 broches (In/Out) standard. Utilisez des câbles MIDI classiques pour connecter des synthétiseurs ou contrôleurs.

Comment mettre à jour le firmware du RUBIX24 ?

Téléchargez le programme de mise à jour depuis le site Roland. Branchez l’interface en mode mise à jour (bouton spécifique) et suivez les instructions du logiciel.

Les sorties ligne sont-elles équilibrées ?

Les sorties ligne sur Jack 6,35 mm sont asymétriques (TS). Utilisez des câbles asymétriques. Pour des connexions symétriques, préférez la sortie casque ou des convertisseurs.

MODE D'EMPLOI RUBIX24 ROLAND

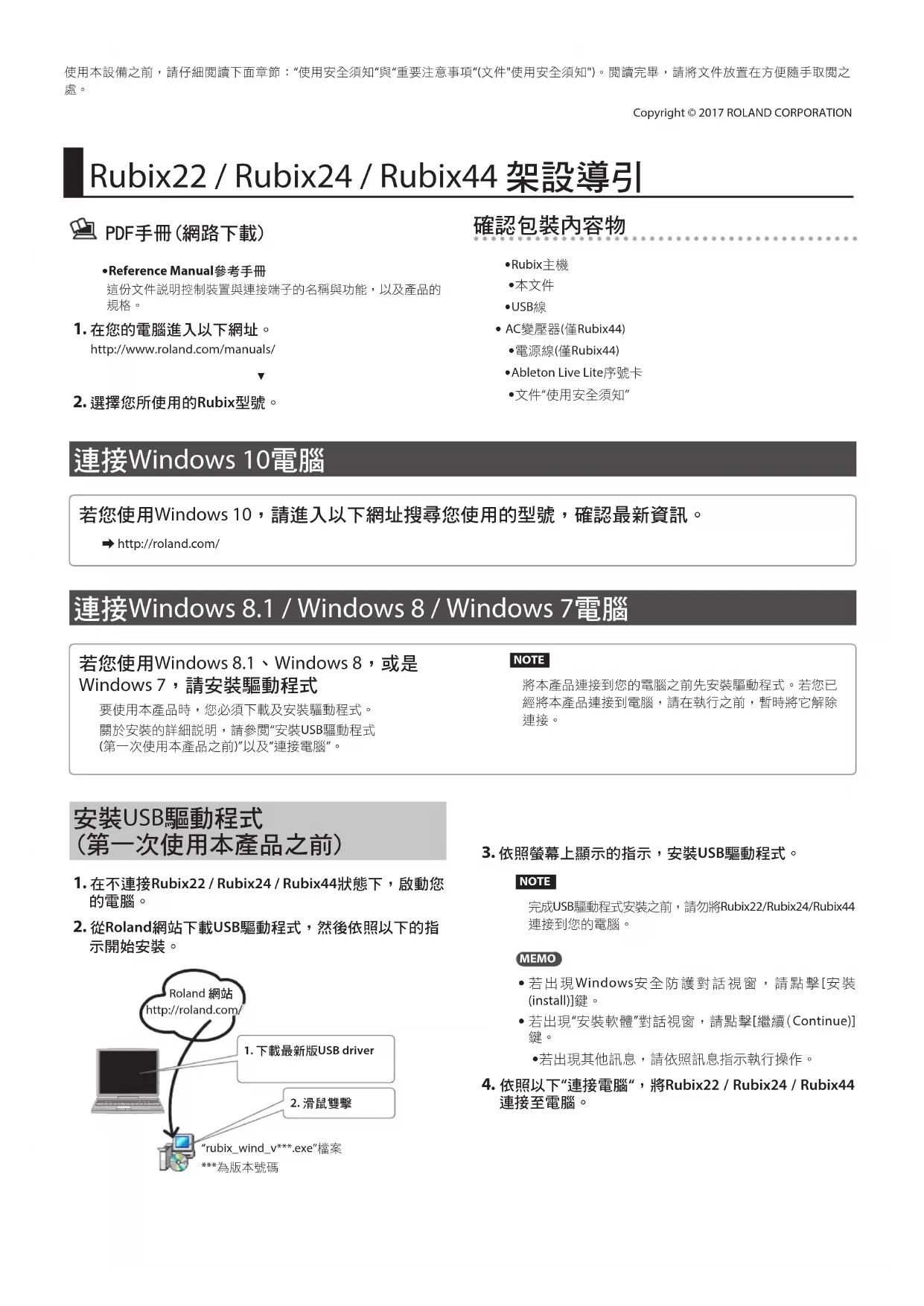

Rubix22 / Rubix24 / Rubix44 架設導引

PDF手冊(網路下載)

-Reference Manual参考手册
