Type de produit	Interface audio USB / Mixeur numérique
Marque	Roland
Modèle	RUBIX44
Entrées analogiques	4 entrées combinées XLR/Jack 6,35 mm (2 mono, 2 stéréo)
Sorties analogiques	4 sorties Jack 6,35 mm (2 main, 2 aux/sub)
Connectique USB	USB 2.0 Type-B pour connexion PC/Mac
Alimentation	Adaptateur secteur 9 V DC (fourni) ou alimentation par bus USB (selon modèle)
Dimensions (L x P x H)	Environ 254 x 158 x 46 mm
Poids	Environ 0,9 kg
Fréquence d'échantillonnage	Jusqu'à 96 kHz, 24 bits
Fonctions principales	Mixage 4 canaux, monitoring direct, effets intégrés (reverb, compression), contrôle de niveau et panoramique
Entrée/sortie MIDI	Non (contrôle via USB MIDI)
Sortie casque	1 sortie Jack 6,35 mm stéréo avec volume dédié
Compatibilité OS	Windows 10/11, macOS 10.13+, iOS (via adaptateur)
Logiciel inclus	Roland Rubix Mixer (pour réglages avancés)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Éviter les solvants.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Utiliser l'adaptateur fourni uniquement.
Pièces détachées et réparabilité	Contacter un centre agréé Roland. Alimentation externe remplaçable.
Informations générales	Appareil conçu pour l'enregistrement multipiste et le streaming. Garantie 2 ans.

FOIRE AUX QUESTIONS - RUBIX44 ROLAND

Comment brancher le RUBIX44 à mon ordinateur ?

Utilisez le câble USB fourni (USB 2.0 Type-B vers Type-A). Connectez la prise carrée à l’interface et l’autre à un port USB de votre PC ou Mac. Installez le pilote si nécessaire (téléchargeable sur le site Roland).

Puis-je utiliser le RUBIX44 avec un iPad ?

Oui, via un adaptateur USB OTG (Camera Connection Kit pour iPad). Le RUBIX44 est compatible avec les applications audio iOS comme GarageBand.

Comment configurer le monitoring direct ?

Appuyez sur le bouton 'MONITOR' sur le panneau avant. Utilisez le potentiomètre 'MONITOR' pour régler le volume des entrées directes (sans latence) mélangé au signal de l’ordinateur.

Le RUBIX44 nécessite-t-il une alimentation externe ?

Oui, il est préférable d’utiliser l’adaptateur secteur 9 V DC fourni pour une alimentation stable. Il peut aussi être alimenté via le bus USB, mais cela peut limiter la puissance disponible.

Comment brancher un microphone ?

Connectez votre micro XLR à l’une des entrées combo (canaux 1 ou 2). Activez l’alimentation fantôme (+48V) si nécessaire (bouton 'PHANTOM' à l’arrière). Ajustez le gain avec le bouton 'GAIN' correspondant.

Quels logiciels sont compatibles avec le RUBIX44 ?

Le RUBIX44 fonctionne avec toute station audio numérique (DAW) supportant ASIO (Windows) ou CoreAudio (Mac) : Ableton Live, Logic Pro, Cubase, Pro Tools, etc. Il est également compatible avec les plateformes de streaming comme OBS.

Comment régler le niveau d’écoute du casque ?

Branchez votre casque sur la prise 'PHONES' (Jack 6,35 mm stéréo). Tournez le bouton 'PHONES' sur le panneau avant pour ajuster le volume. Le mixage est celui défini par le sélecteur MONITOR.

Que faire si le son est déformé ?

Vérifiez que le gain des entrées n’est pas trop élevé (le voyant PEAK ne doit pas s’allumer). Réduisez le niveau dans votre logiciel ou sur l’interface. Assurez-vous que l’alimentation fantôme est activée uniquement pour les micros qui en ont besoin.

Comment mettre à jour le firmware du RUBIX44 ?

Téléchargez le dernier firmware depuis le site Roland. Lancez l’utilitaire de mise à jour (Roland Update Utility) avec l’interface connectée en USB. Suivez les instructions à l’écran. Ne débranchez pas l’appareil pendant la mise à jour.

Puis-je utiliser un câble MIDI avec le RUBIX44 ?

Le RUBIX44 ne possède pas de ports MIDI DIN. La communication MIDI se fait uniquement via USB (USB MIDI). Utilisez votre DAW pour envoyer/recevoir des messages MIDI.

MODE D'EMPLOI RUBIX44 ROLAND

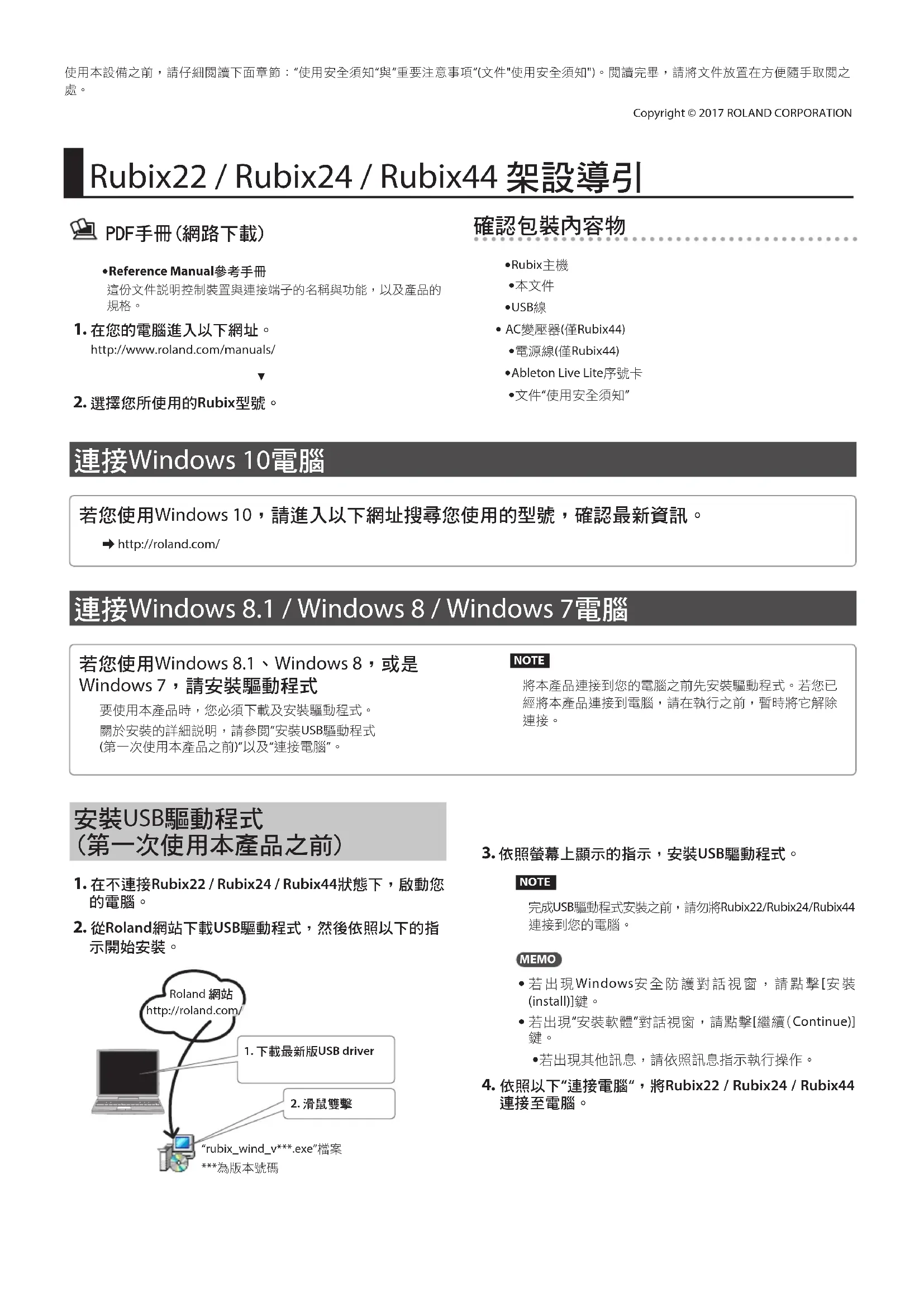

Rubix22 / Rubix24 / Rubix44 架設導引

PDF手冊(網路下載)

-Reference Manual参考手册
