Go:Mixer Pro X - Système hifi ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mixeur audio portable / interface audio pour smartphone
Marque	Roland
Modèle	Go:Mixer Pro X
Catégorie	Système hifi
Dimensions	104 (L) x 155 (P) x 41 (H) mm
Poids	215 g (hors piles et câbles)
Alimentation	Par bus USB (smartphone) ou 4 piles AAA (alcalines ou Ni-MH)
Autonomie des piles	Environ 4 heures (piles alcalines)
Nombre de canaux d'entrée	11 canaux
Nombre de canaux de sortie	3 canaux
Connecteurs d'entrée	INSTRUMENT (L/MONO, R) jack 6,35 mm, LINE IN 1 et 2 mini-jack stéréo, GUITAR/BASS jack 6,35 mm, MIC combo XLR/TRS avec alim. fantôme 48V, SMARTPHONE IN/OUT mini-jack stéréo CTIA
Sortie casque	HEADPHONE/HEADSET mini-jack stéréo CTIA
Port USB	USB Micro-B
Fonctions principales	Mixage audio, enregistrement multipiste avec DAW, loopback pour mixage avec musique smartphone, alimentation fantôme 48V, pad pour guitare/basse active
Accessoires fournis	Câble Lightning vers USB micro-B, câble USB Type-C vers USB micro-B, câble audio TRRS 3,5 mm, dépliants
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Lire les consignes de sécurité. Ne pas exposer à l'humidité. Utiliser piles selon polarité.
Pièces détachées et réparabilité	Contacter Roland ou un centre agréé. Pas de pièces détachées spécifiées.
Informations générales	Compatible iPhone, iPad, Android. Utilisation avec application 4XCAMERA recommandée.

FOIRE AUX QUESTIONS - Go:Mixer Pro X ROLAND

Comment connecter le Go:Mixer Pro X à mon smartphone ?

Utilisez le câble USB fourni (Lightning pour iPhone/iPad, USB-C pour Android) ou le câble audio TRRS 3,5 mm si votre smartphone ne prend pas en charge la connexion USB. Connectez le câble au port USB de l'appareil et à votre smartphone.

Quels câbles sont fournis avec l'appareil ?

Les accessoires incluent un câble Lightning vers USB micro-B, un câble USB Type-C vers USB micro-B, un câble audio TRRS 3,5 mm, ainsi que des dépliants de sécurité et de téléchargement du mode d'emploi.

Puis-je utiliser l'alimentation fantôme 48V avec un iPhone ?

Oui, mais vous devez insérer des piles dans l'appareil. L'alimentation fantôme n'est pas disponible via l'alimentation USB d'un iPhone ou iPad. Pour Android, elle fonctionne aussi avec l'alimentation USB.

Quelle est la procédure pour utiliser des piles ?

Retirez le couvercle du compartiment à piles en tournant dans le sens inverse des aiguilles d'une montre, insérez 4 piles AAA (alcalines ou Ni-MH) en respectant la polarité, puis remettez le couvercle et réglez le commutateur BATTERY sur ON.

Comment régler le volume lors de l'enregistrement ?

Utilisez la molette HEADPHONE/SMARTPHONE OUT pour régler le volume général de l'enregistrement. Pour les instruments connectés, ajustez leur volume individuel. Le voyant PEAX vous indique si le niveau est trop élevé.

Que signifie le voyant PEAK ?

Le voyant PEAX s'allume brièvement lorsque le volume sonore est au maximum. S'il reste allumé en continu, le son est trop fort et risque de distorsion. Réduisez alors le gain de l'entrée concernée.

Comment enregistrer avec l'application 4XCAMERA ?

Connectez le Go:Mixer Pro X à votre smartphone via USB, lancez l'application 4XCAMERA, puis sélectionnez la musique sur votre smartphone si vous utilisez le mode Loop Back. Appuyez sur enregistrement dans l'application.

Puis-je connecter une guitare ou une basse active ?

Oui, utilisez la prise GUITAR/BASS. Si votre instrument est équipé de micros actifs, activez le commutateur PAD GUITAR/BASS pour réduire le signal d'entrée et éviter la distorsion.

Que faire si le voyant POWER clignote ?

Le voyant POWER clignote lorsque les piles sont faibles (l'appareil s'éteint après environ une minute) ou lors de la connexion d'un smartphone avec batterie faible. Remplacez les piles ou rechargez votre smartphone.

Comment utiliser la fonction Loop Back ?

Réglez le commutateur LOOP BACK sur ON pour mélanger le son du Go:Mixer Pro X avec la musique lue sur votre smartphone. Cela permet d'enregistrer une vidéo avec le mix audio via les applications appareil photo ou 4XCAMERA.

MODE D'EMPLOI Go:Mixer Pro X ROLAND

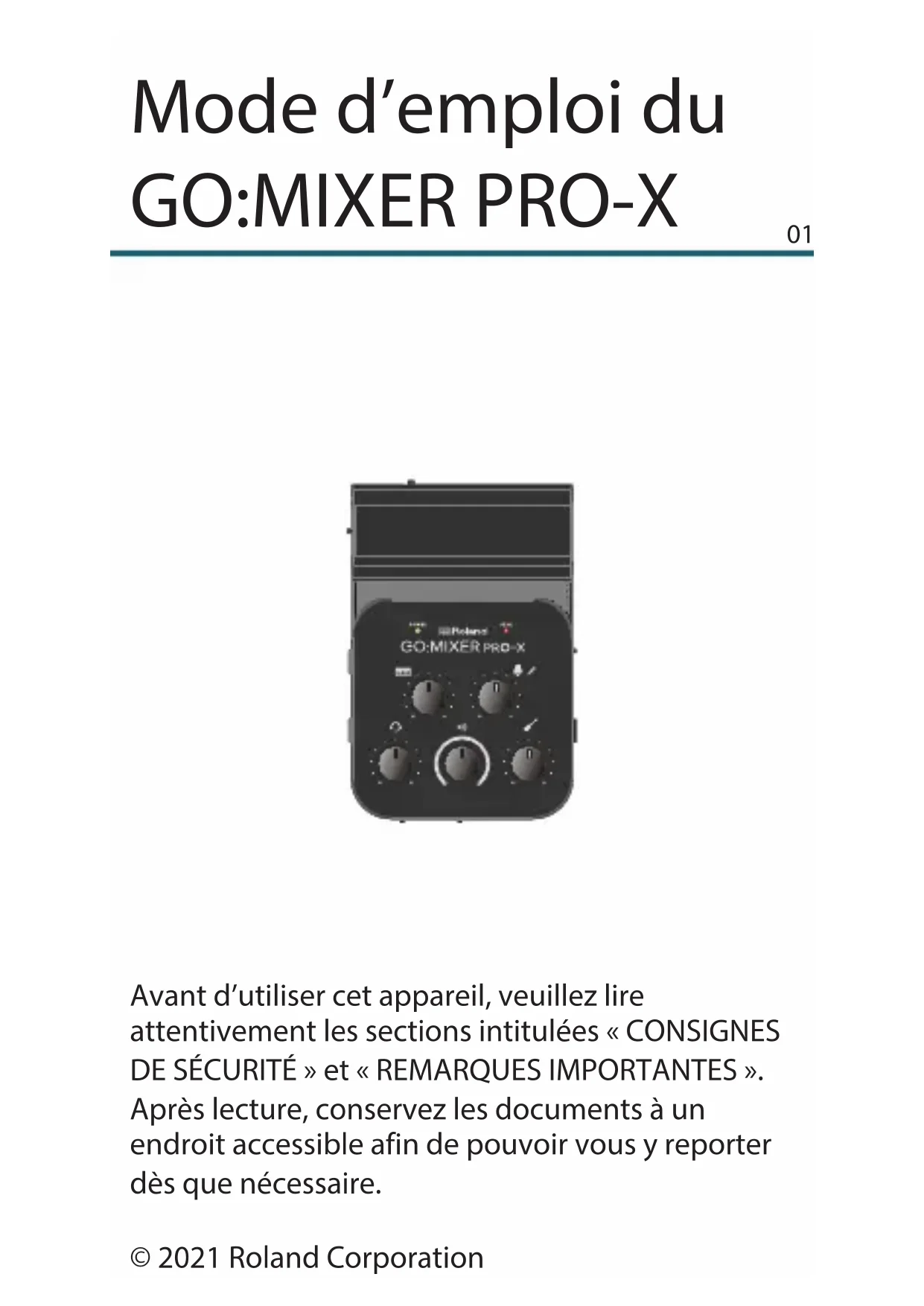

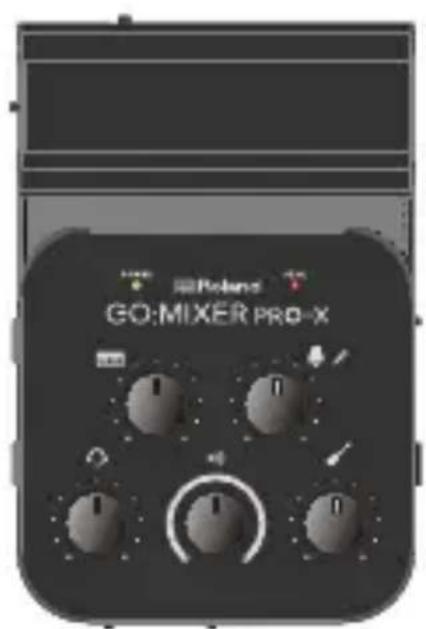

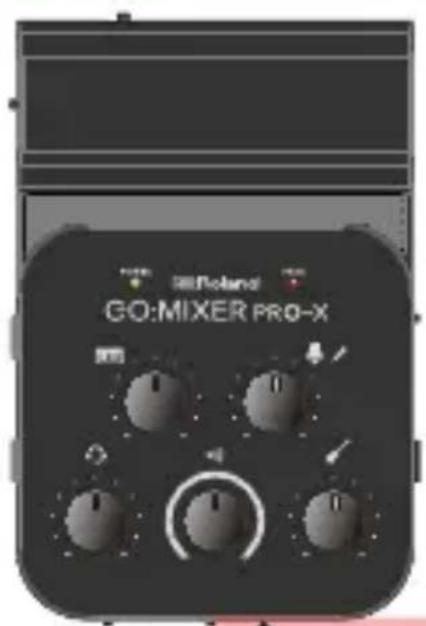

Mode d'emploi du GO:MIXER PRO-X

Avant d'utiliser cet appareil, veuillez lire attentivement les sections intitulées « CONSIGNES DE SÉCURITÉ » et « REMARQUES IMPORTANTES ». Après lecture, conservez les documents à un endroit accessible afin de pouvoir vous y reporter dès que nécessaire.

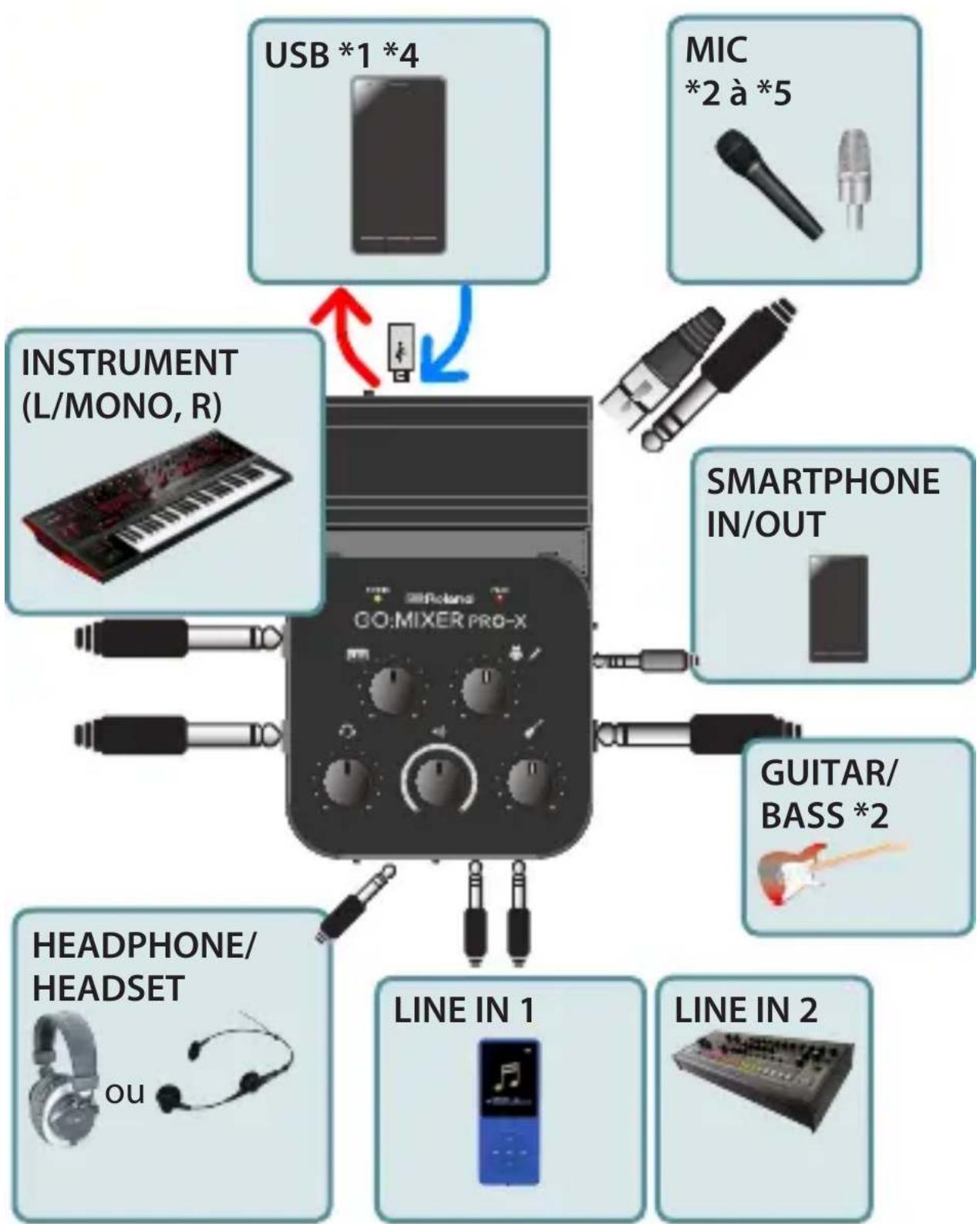

Connexion des appareils

1. Vous pouvez connecter l'instrument, le microphone ou le lecteur audio etc. que vous souhaitez enregistrer au GO:MIXER PRO-X.

2. Connectez d'abord le câble USB fourni au GO:MIXER PRO-X puis à votre smartphone (p. 6).

* Si vous ne parvenez pas à enregistrer sur votre smartphone, recommencez méticuleusement l'étape 2.
* Pour éviter un dysfonctionnement ou une panne de l'équipement, veillez à toujours réduire le volume et à couper l'alimentation de tous les appareils avant de les connecter.
* Avant de mettre l'appareil sous/hors tension, veillez à réduire le volume au minimum. Même si le volume est réglé au minimum, il se peut que vous entendiez du son en mettant l'appareil sous/hors tension. Ce phénomène est tout à fait normal et n'indique aucunement un dysfonctionnement.
* En cas d'utilisation sur piles, le voyant POWER clignote si les piles sont proches de s'épuiser. Si vous continuez à utiliser l'appareil dans cet état, il s'éteint automatiquement au bout d'une minute environ. Remplacez les piles dès que possible.
* Dans certains cas, un bruit est audible lorsque vous connectez un smartphone, ou que vous démarrez ou utilisez une application.
* Il se peut que le témoin POWER clignote deux fois lors de la connexion de votre smartphone, cela signifie que la batterie de ce dernier montre des signes de faiblesse. Il ne s'agit pas d'un dysfonctionnement de l'unité.

(*1) Connectez uniquement le câble fourni au port USB de cet appareil. De même, ne connectez pas le câble fourni à un appareil autre que celui-ci (p. 6).

(*2) Vous devez connecter votre guitare, votre basse ou votre microphone à cette prise.

Si vous ne connectez pas un microphone ou une guitare, tournez la molette [GUITAR/BASS], [MIC] ou [HEADSET MIC] à fond vers la gauche (réglage au minimum). Si le bouton n'est pas au réglage minimum, du bruit peut parasiter le signal.

(*3) Affectation des broches du connecteur MIC (XLR, TRS).

1: GND

2: HOT

3: COLD

Extrémité : HOT

Manche : GND

(*4) Si vous utilisez un microphone à condensateur nécessitant une alimentation externe, réglez le commutateur [PHANTOM POWER] sur « 48 V ».

(*5) Si vous avez besoin de fournir une alimentation fantôme lorsque vous utilisez un iPhone ou un iPad, insérez des piles dans cet appareil. Si les piles ne sont pas installées, l'alimentation fantôme ne peut pas être fournie même si le commutateur [PHANTOM POWER] est réglé sur « 48 V ». Dans ce cas, le voyant POWER clignote.

Si vous utilisez un smartphone Android, l'alimentation fantôme peut être fournie à la fois lorsque vous utilisez les piles et lorsque l'alimentation est fournie depuis le smartphone.

Conditions pour l'alimentation fantôme	Android	iPhone, iPad
Utilisation de piles	√	√
Alimentation fournie depuis le smartphone (USB)	√	-

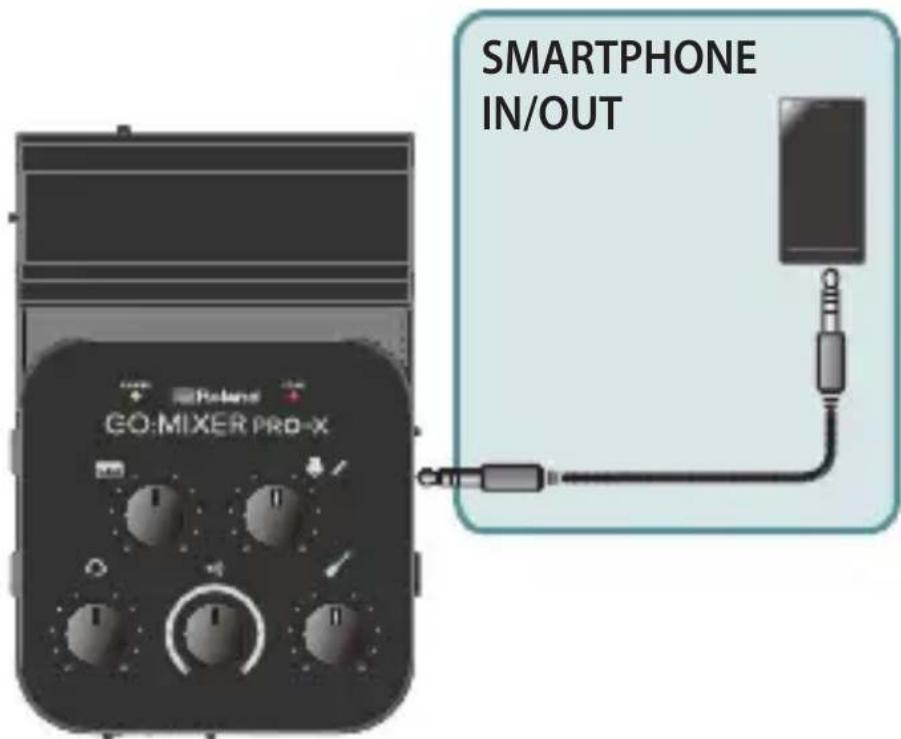

Connexion de cet appareil à votre smartphone avec un câble analogique

Cet appareil comprend un câble permettant d'établir une connexion analogique (câble audio TRRS 3,5 mm) à votre smartphone.

* Un signal monocanal (mono) est envoyé à votre smartphone.

* Pour les smartphones ne disposant pas d'une prise de type jack, un adaptateur Lightning vers prise casque 3,5 mm ou USB-C vers prise casque 3,5 mm (disponibles dans le commerce) est requis.

* Si vous utilisez la prise SMARTPHONE IN/OUT, utilisez cet appareil sur batterie.

Connexion d'un smartphone

Trois câbles USB de connexion à un smartphone sont fournis avec cet appareil.

Ces câbles USB vous permettent d'alimenter cet appareil depuis un smartphone connecté.

Connexion d'un iPhone ou d'un iPad

Un câble Lightning-USB permet de connecter cet appareil à un iPhone ou un iPad.

Connexion d'un smartphone Android

Un câble USB permet de connecter cet appareil à un smartphone équipé d'un connecteur USB Type-C®.

* Lorsque cet appareil est alimenté depuis un smartphone, la batterie du smartphone doit fournir plus d'énergie que d'habitude.

* Certains smartphones Android n'offrent pas de connectivité USB. Pour ces modèles, connectez un câble audio TRRS 3,5 mm à la prise casque du smartphone (p. 5).

REMARQUE

Pour des informations sur la compatibilité des smartphones, accédez au lien suivant.

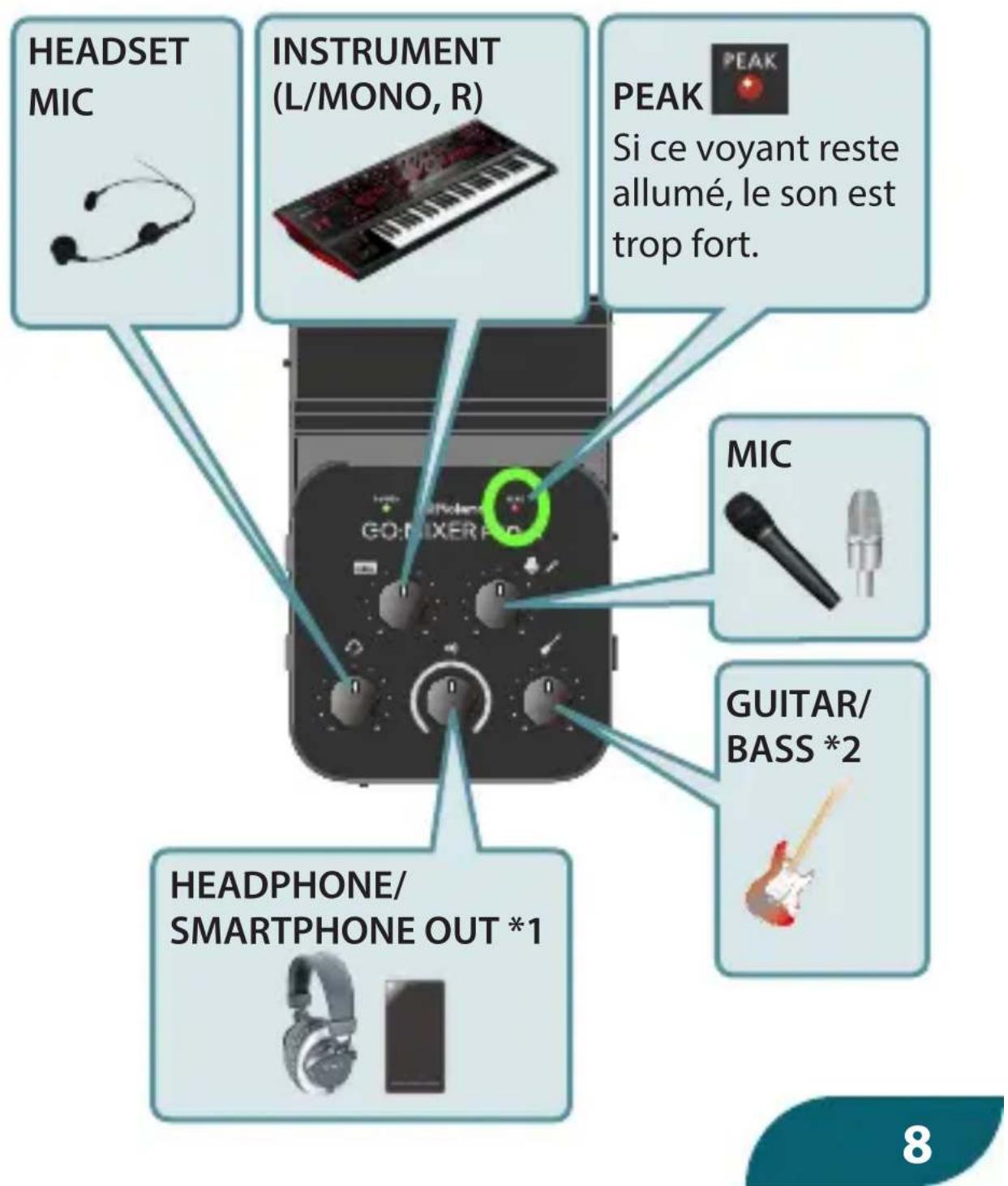

Réglez le bouton de manière à ce que le voyant PEAK s'allume brièvement lorsque votre interprétation est à son volume sonore le plus élevé.

(*1) La molette [HEADPHONE/SMARTPHONE OUT] permet de régler le volume général de l'enregistrement.
(*2) Le son se déforme si vous tournez la molette trop loin. Réglez la molette pour que le son ne se déforme pas et augmentez le volume à l'aide de la molette [HEADPHONE/SMARTPHONE OUT].

REMARQUE

Pour régler le volume des appareils connectés aux prises LINE IN 1 et LINE IN 2, utilisez les commandes de volume de ces appareils.

Enregistrement

Enregistrement avec une application d'appareil photo

Lorsque vous êtes prêt, utilisez une application (par exemple une caméra vidéo) de votre smartphone pour enregistrer.

* Certains smartphones Android n'offrent pas de connectivité USB. Pour ces modèles, connectez un câble audio TRRS 3,5 mm à la prise casque du smartphone (p. 5).

Enregistrement avec l'application 4XCAMERA

« 4XCAMERA » est une application qui vous permet d'enregistrer une vidéo sur votre iPhone, votre iPad ou votre Android.

* Certains smartphones Android n'offrent pas de connectivité USB. Pour ces modèles, connectez un câble audio TRRS 3,5 mm à la prise casque du smartphone (p. 5).

Exemples de connexion

Voici quelques exemples de connexion de microphones ou d'instruments à cet appareil. Effectuez les connexions et les réglages adéquats en fonction de l'équipement que vous utilisez.

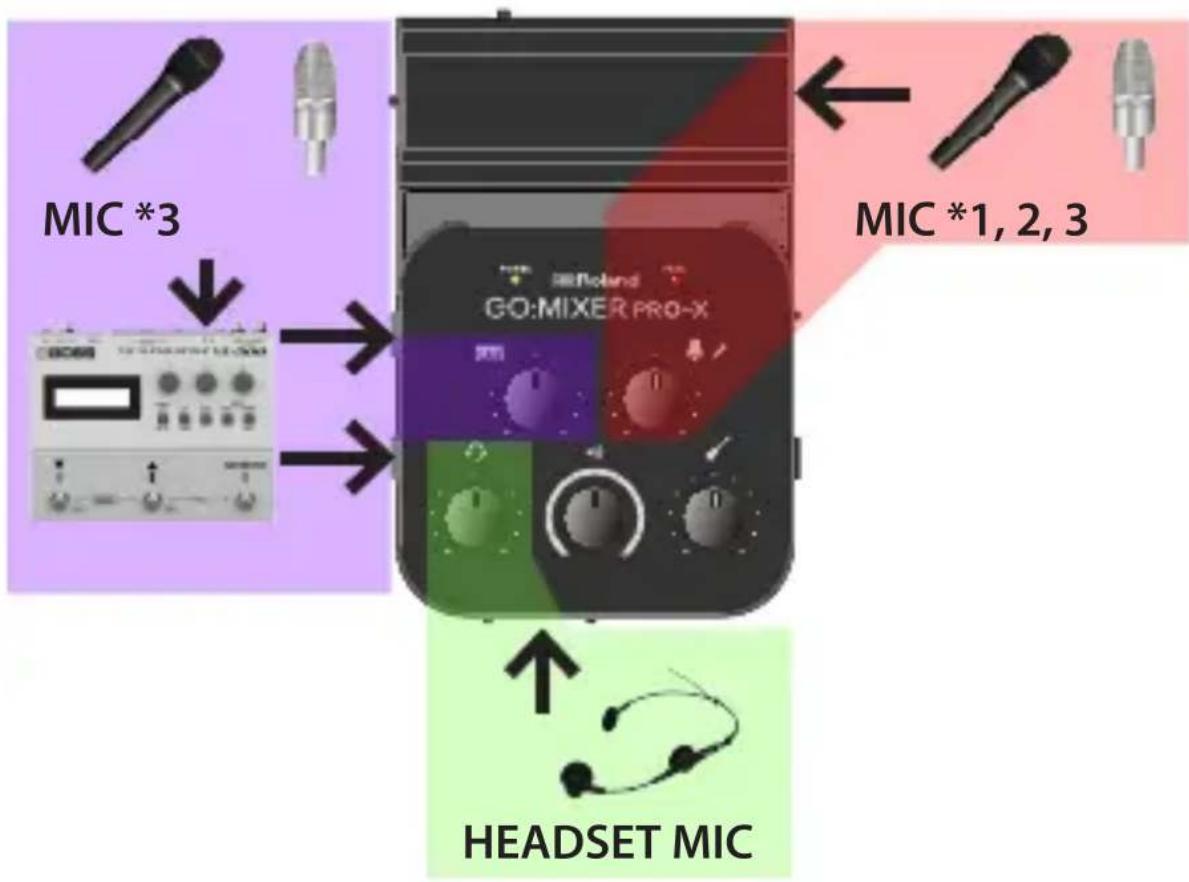

Connexion d'un microphone

(*1) Si vous utilisez un microphone à condensateur nécessitant une alimentation externe, réglez le commutateur [PHANTOM POWER] sur « 48 V ».

(*2) Si vous avez besoin de fournir une alimentation fantôme lorsque vous utilisez un iPhone ou un iPad, insérez des piles dans cet appareil. Si les piles ne sont pas installées, l'alimentation fantôme ne peut pas être fournie même si le commutateur [PHANTOM POWER] est réglé sur « 48 V ». Dans ce cas, le voyant POWER clignote.

Si vous utilisez un smartphone Android, l'alimentation fantôme peut être fournie à la fois lorsque vous utilisez les piles et lorsque l'alimentation est fournie depuis le smartphone.

Conditions pour l'alimentation fantôme	Android	iPhone, iPad
Utilisation de piles	√	√
Alimentation fournie depuis le smartphone (USB)	√	-

(*3) Connectez un micro passant par une unité d'effets à la prise INSTRUMENT.

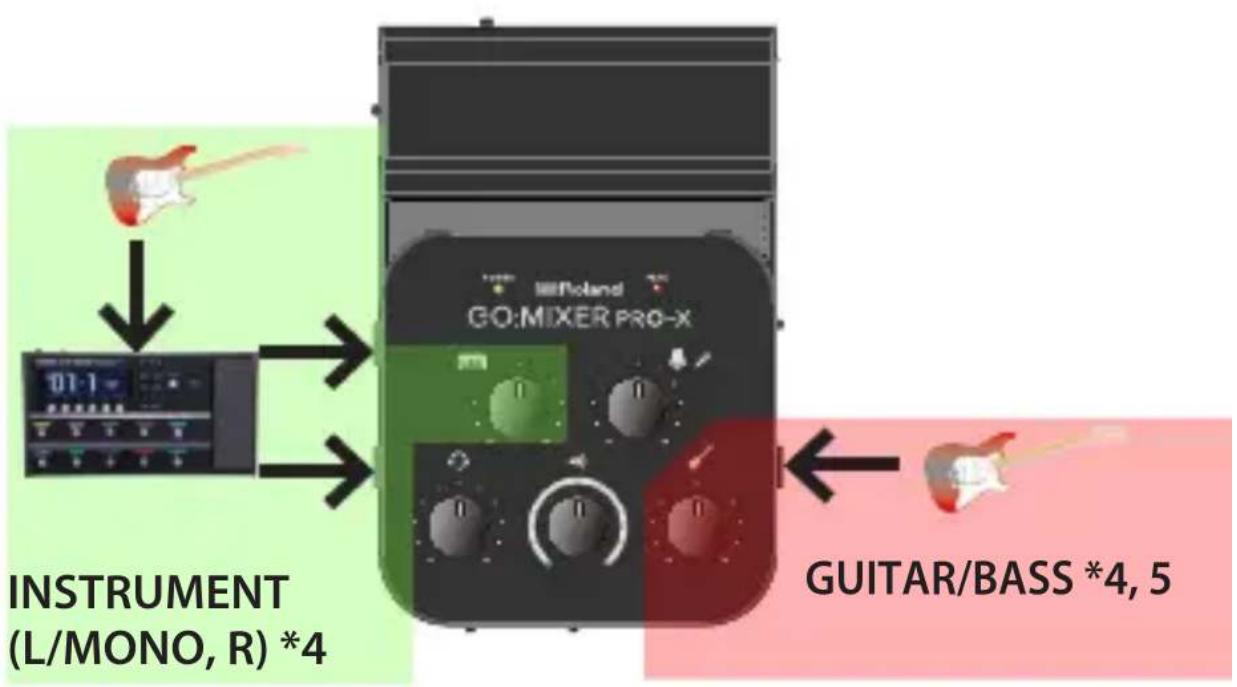

Connexion d'une guitare ou d'une basse


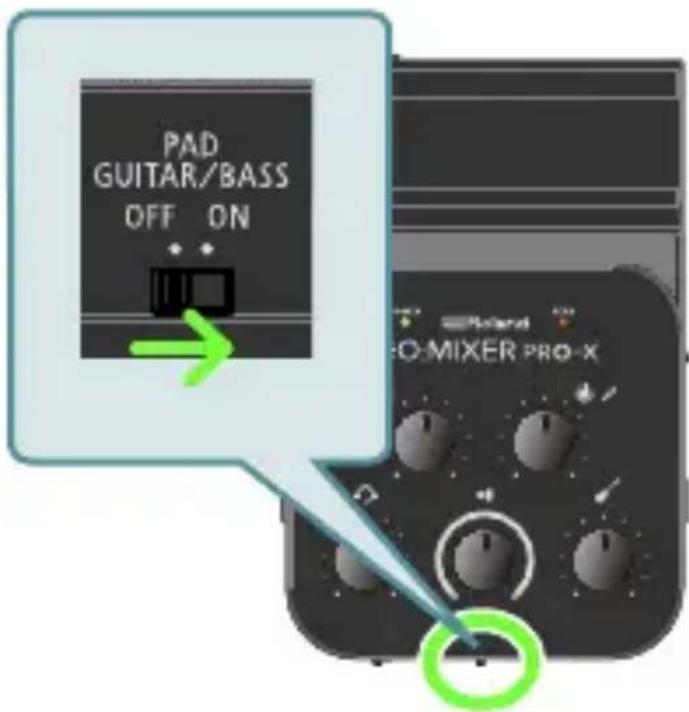

(*4) Si vous convertissez votre guitare (ou votre basse) via un dispositif d'effets, connectez-la aux prises INSTRUMENT.
(*5) Lorsque vous connectez une guitare ou une basse dotée d'un micro actif, utilisez le commutateur [PAD GUITAR/BASS] pour réduire le signal d'entrée afin de réduire la quantité de distorsion.

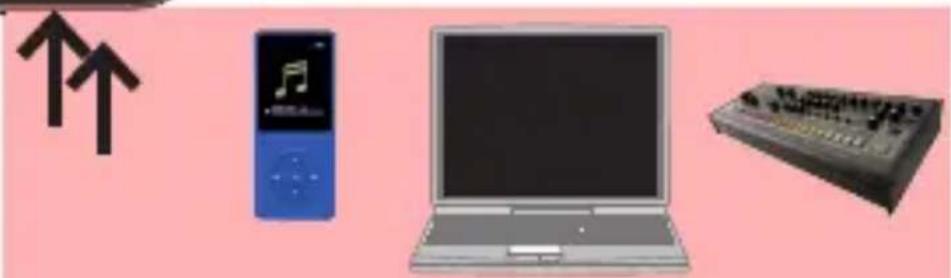

Connexion à la prise casque d'un lecteur audio ou d'un ordinateur

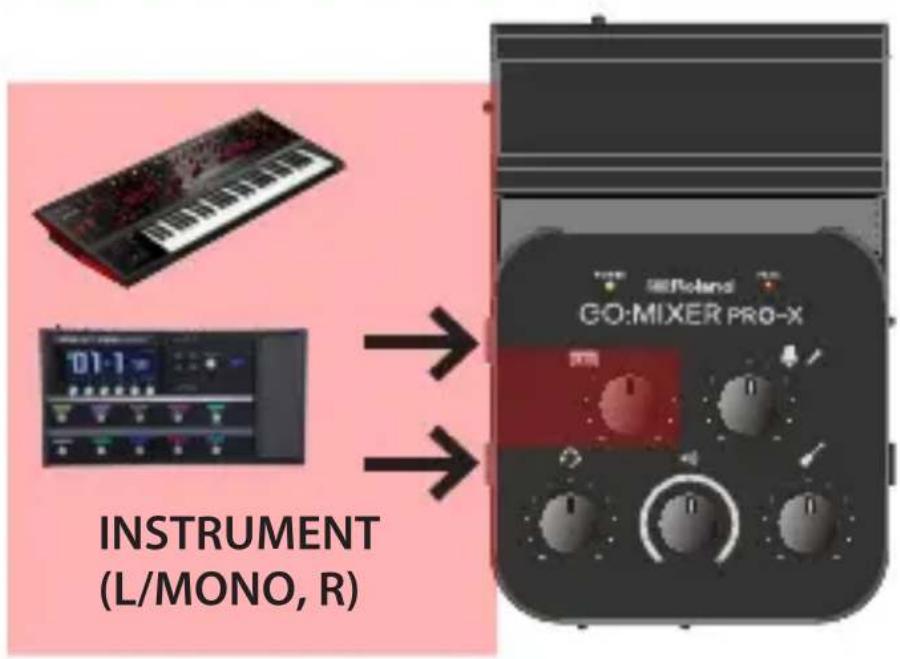

Connexion d'un clavier ou d'une unité d'effets

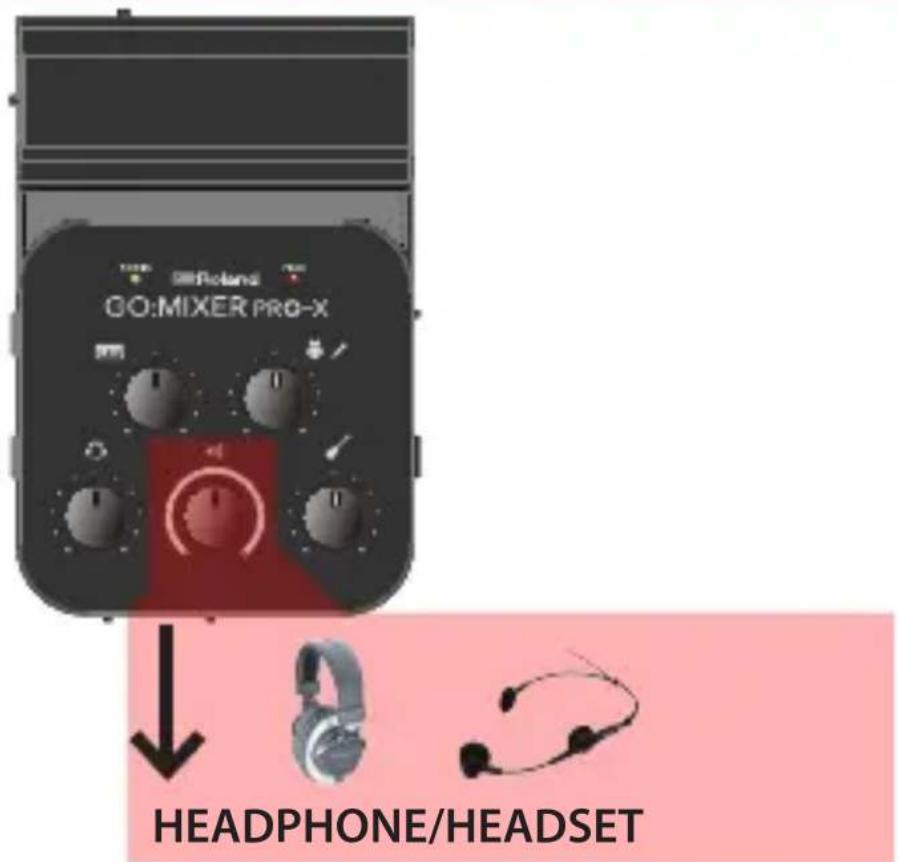

Connexion d'un casque

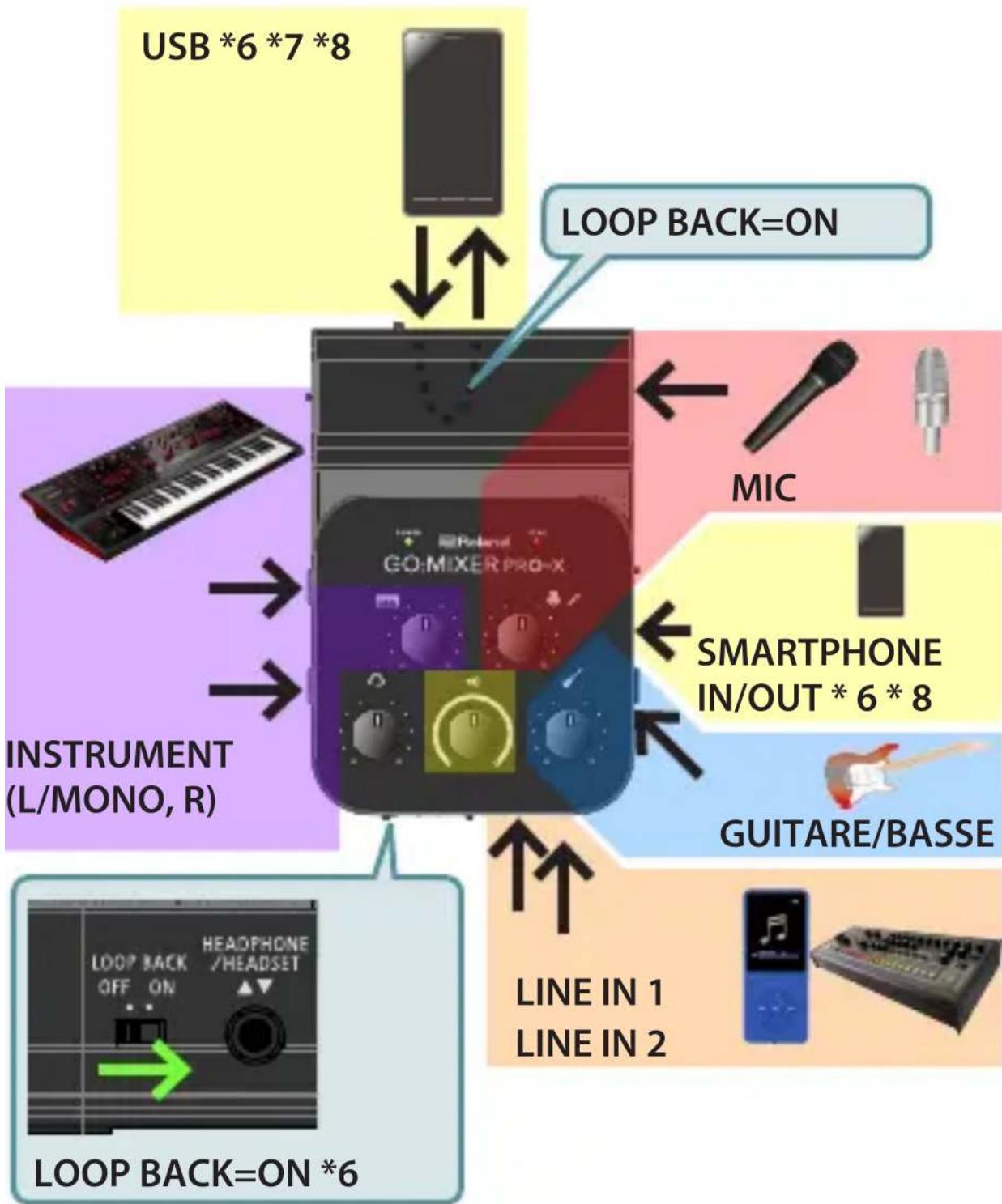

Enregistrement d'interprétation instrumentale et de musique de smartphone

Avec l'application 4XCAMERA, vous pouvez mélanger le son de cet appareil avec la musique lue sur votre smartphone.

(*6) Si vous souhaitez enregistrer une vidéo en utilisant votre application d'appareil photo ou 4XCAMERA tout en lisant de la musique depuis votre smartphone, réglez le commutateur [LOOP BACK] sur « ON ».
(*7) Le son est envoyé au smartphone sous forme de deux canaux (stéréo).

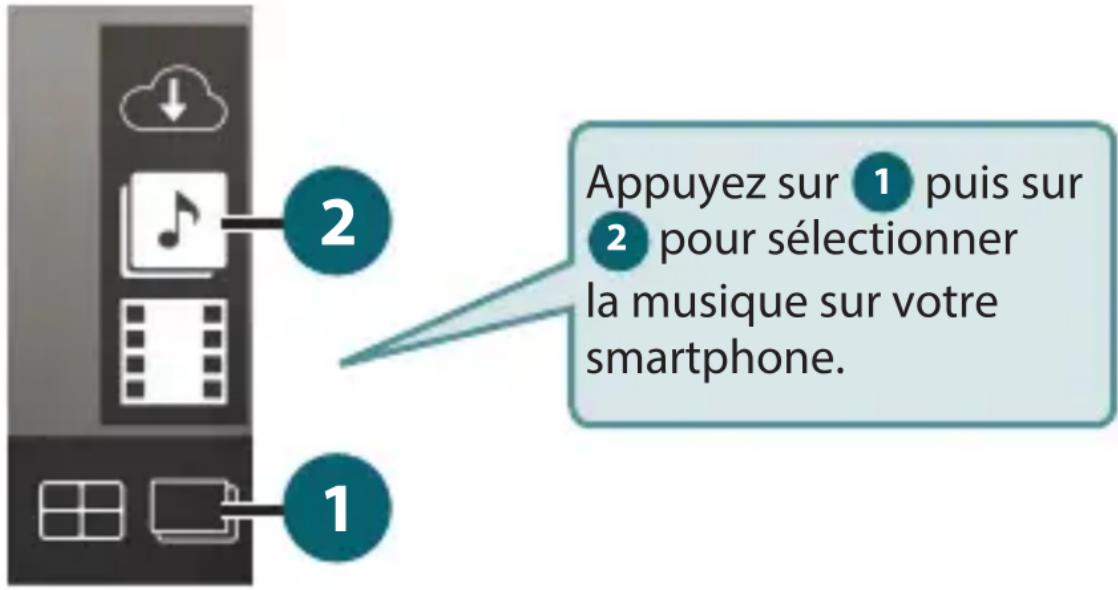

(*8) Si vous utilisez l'application 4XCAMERA, sélectionnez de la musique sur votre smartphone.

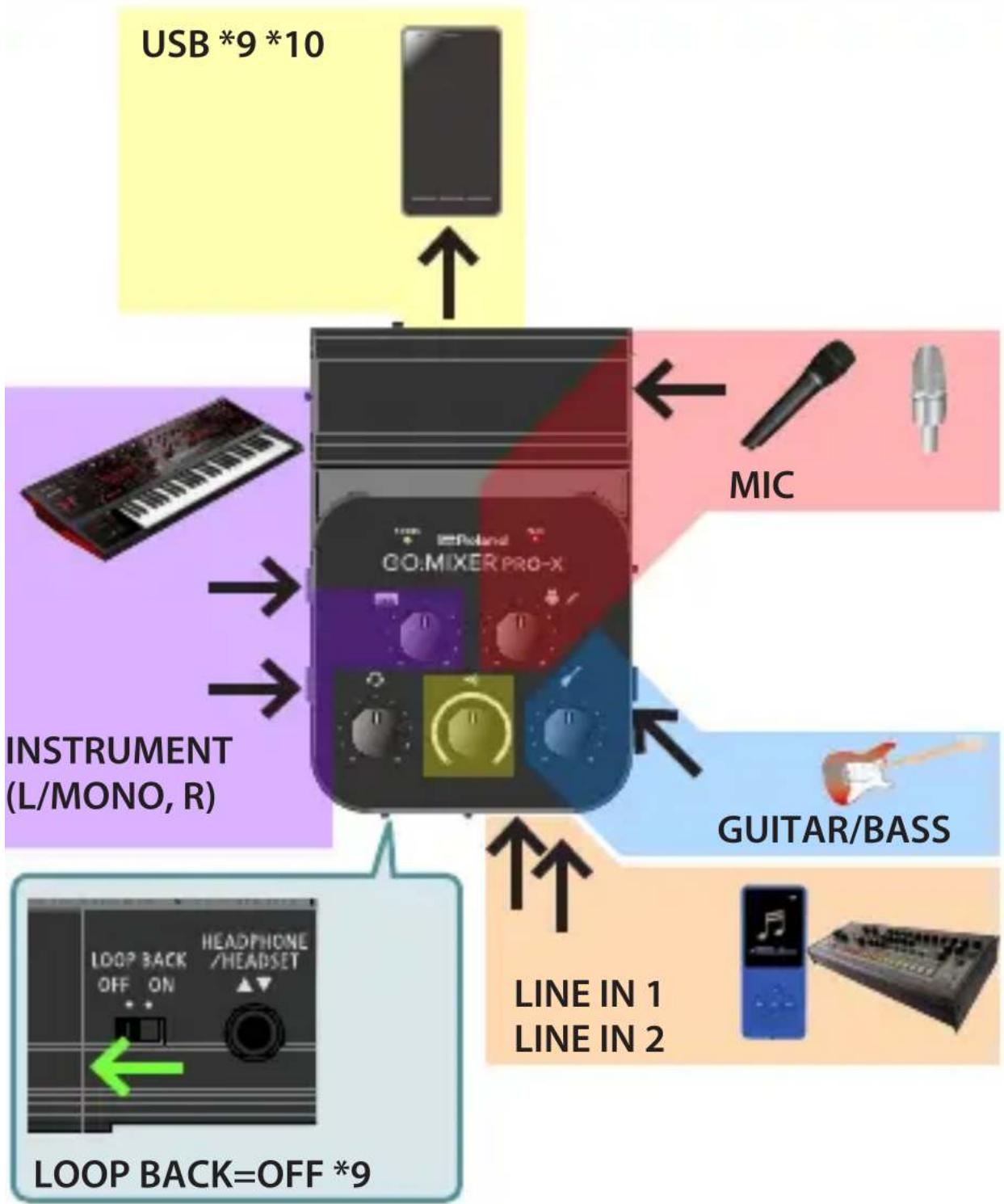

Enregistrement multipistes avec un DAW

(*9) Si vous souhaitez utiliser une application DAW pour enregistrer votre performance, réglez le commutateur [LOOP BACK] sur la position « OFF ». Dans ce cas, vous ne pouvez pas utiliser le bouton [HEADPHONE/SMARTPHONE OUT] pour contrôler le volume du smartphone connecté au port USB (p. 22).

(*10) Le son est envoyé au smartphone sous forme de deux canaux (stéréo).

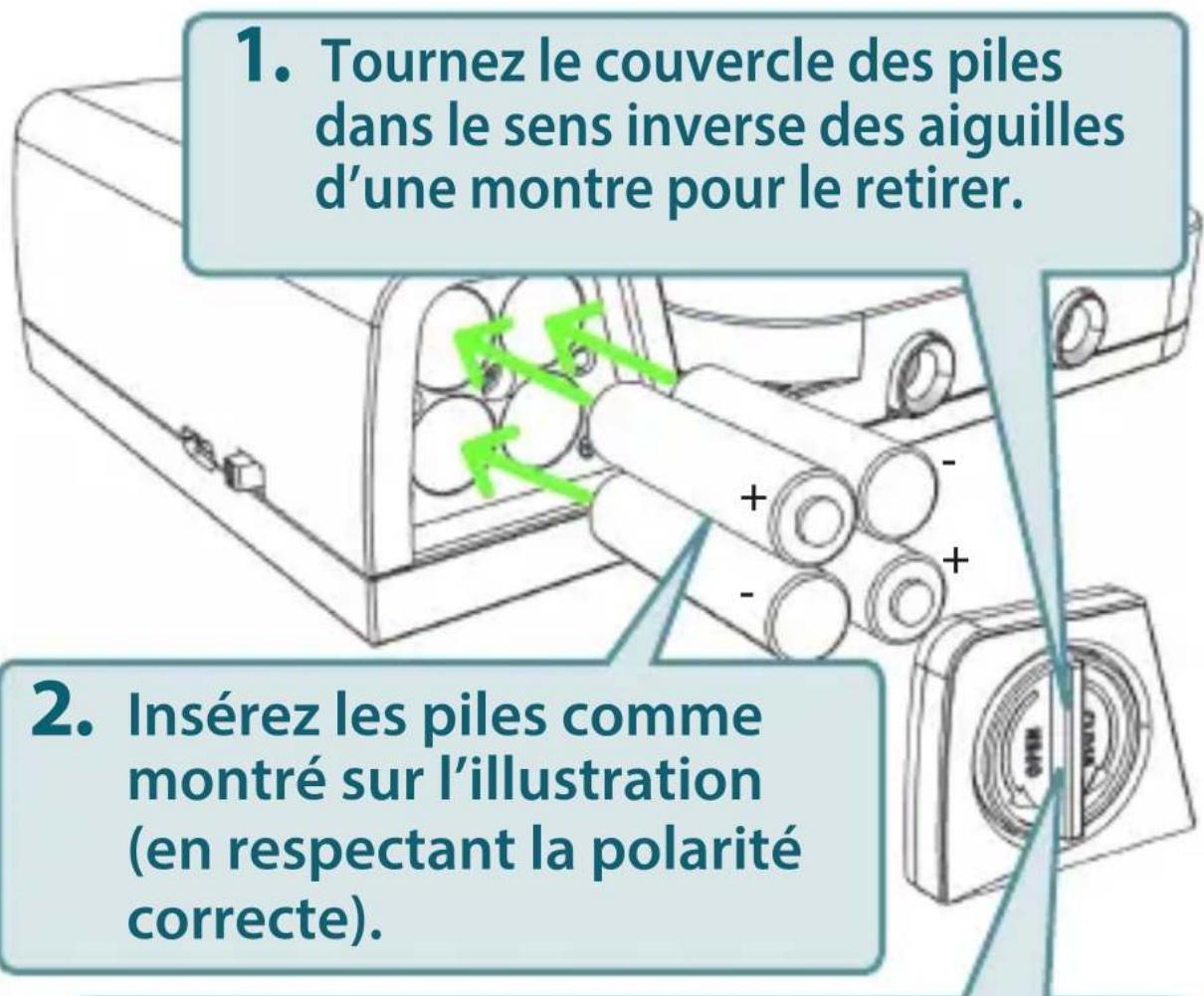

Utilisation de piles

Si vous n'utilisez pas l'alimentation fournie par le smartphone, insérez des piles dans cet appareil.

1. Tournez le couvercle des piles dans le sens des aiguilles d'une montre pour le remettre en place.

4. Réglez le commutateur [BATTERY] sur la position « ON ». \*1

(*1) Ne manipulez pas le commutateur [BATTERY] pendant qu'un smartphone est connecté. Cela pourrait perturber le fonctionnement du smartphone.

* En cas d'utilisation sur piles, le voyant POWER clignote si les piles sont proches de s'épuiser. Si vous continuez à utiliser l'appareil dans cet état, il s'éteint automatiquement au bout d'une minute environ. Remplacez les piles dès que possible.
* Si vous ne manipulez pas correctement les piles, vous risquez de causer une explosion ou une fuite de liquide. Veillez à suivre scrupuleusement toutes les consignes relatives aux piles qui sont décrites dans le dépliant « CONSIGNES DE SÉCURITÉ » et « REMARQUES IMPORTANTES ».

REMARQUE

• Si vous utilisez le smartphone pour alimenter cet appareil, réglez [BATTERY] sur la position « OFF ». Dans ce cas, utilisez le câble USB fourni.
• Il n'est pas possible de recharger le smartphone à partir de cet appareil.

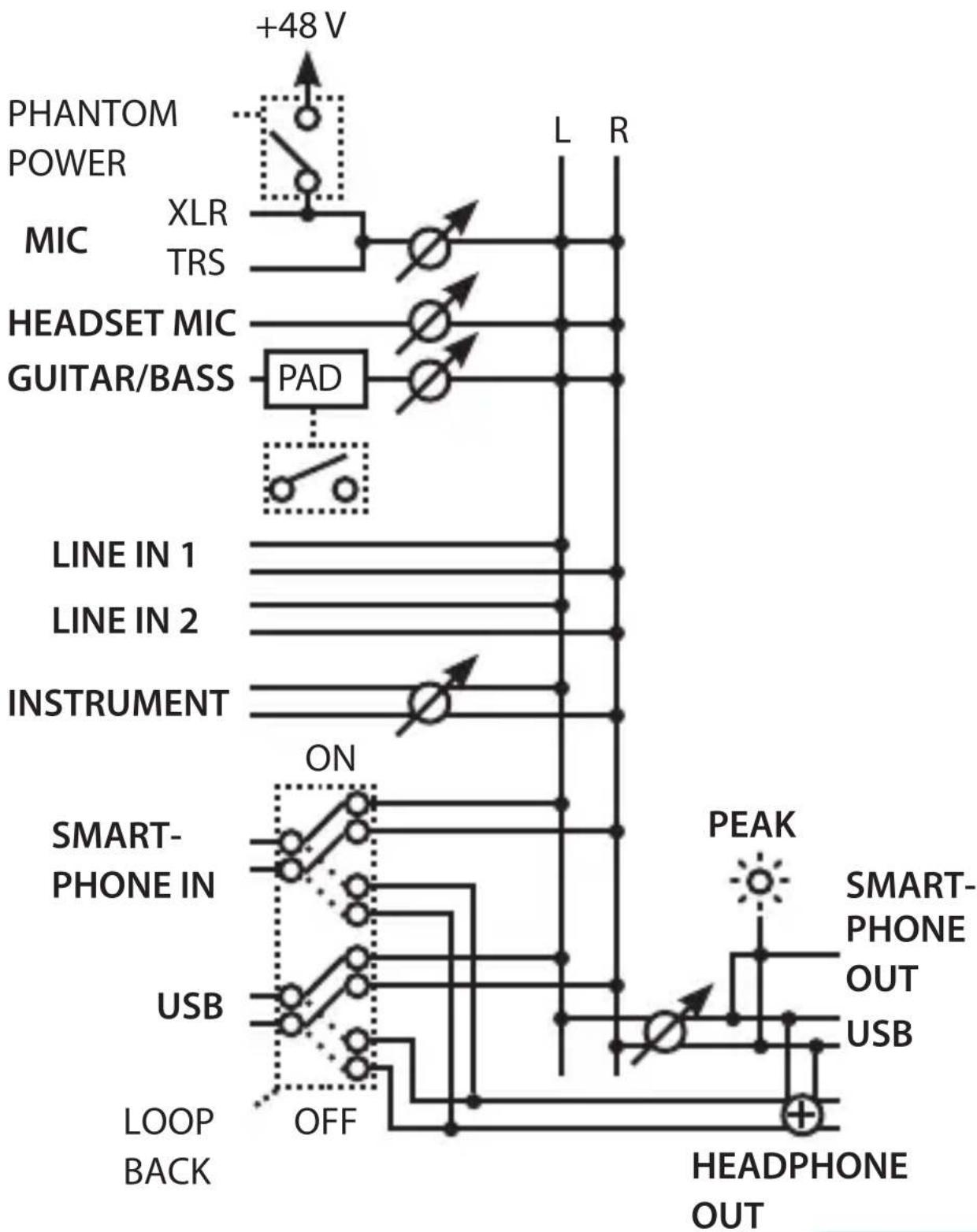

Schéma fonctionnel

Principales caractéristiques

* Ce document décrit les spécifications du produit à la date de la publication. Pour consulter les informations les plus récentes, reportez-vous au site Web de Roland.

Nombre de canaux audio	Entrée 11 canaux
	Sortie 3 canaux
Connecteurs	Prises INSTRUMENT (L/MONO, R)	Jack 6,35 mm
	Prise LINE IN 1 Mini-jack stéréo
	Prise LINE IN 2 Mini-jack stéréo
	Prise GUITAR/ BASS	Jack 6,35 mm (prend en charge une impédance élevée)
	Prise SMARTPHONE IN/OUT	Type casque mini stéréo (Stéréo, CTIA)
	Prise MIC	Type combo (XLR, jack TRS 6,35 mm, alimentation fantôme CC 48 V, 6 mA max.)
	Prise HEADPHONE/HEADSET	Type casque mini stéréo (Stéréo, CTIA)
	Port USB USB Micro-B
Alimentation électrique	Alimentation par bus USBPiles alcalines (AAA, LR03) x 4Piles Ni-MH rechargeables (AAA, HR03) x 4
Durée de vie des piles en cas d’utilisation continue	Environ 4 heures* En cas de réglage du commutateur [BATTERY] sur la position « ON ».* Varie selon les conditions d’utilisation* Pile alcaline
Courant 170 mA
Dimensions 104 (L) x 155 (P) x 41 (H) mm
Poids (hors piles et câbles)	215 g
Accessoires	Dépliant « Téléchargement du mode d’emploi »
	Dépliant « CONSIGNES DE SÉCURITÉ »
	Câble Lightning vers USB micro-B
	Câble USB Type-C®vers USB micro-B
	Câble audio TRRS 3,5 mm
