Rubix22 / Rubix24 / Rubix44 架設導引 連接Windows 10電腦 若您使用Windows 10，請進入以下網址搜尋您使用的型號，確認最新資訊。 &http://roland.com/ 連接Windows 8.1 / Windows 8 / Windows 7電腦 若您使用Windows 8.1、Windows 8，或是 Windows 7，請安裝驅動程式 要使用本產品時，您必須下載及安裝驅動程式。關於安裝的詳細說明，請參閱“安裝USB驅動程式 (第一次使用本產品之前)”以及“連接電腦”。 NOTE 將本產品連接到您的電腦之前先安裝驅動程式。若您已經將本產品連接到電腦，請在執行之前，暫時將它解除

安裝USB驅動程式 (第一次使用本產品之前)

1. 在不連接Rubix22 / Rubix24 / Rubix44狀態下，啟動您

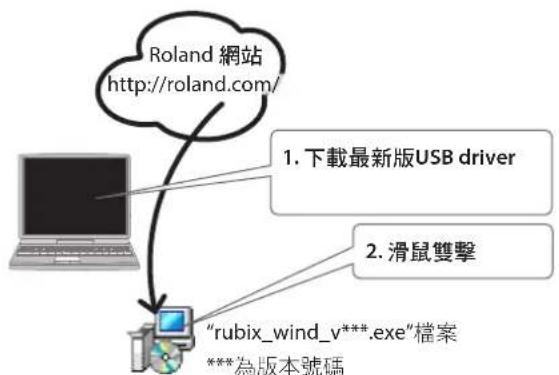

2. 從Roland網站下載USB驅動程式，然後依照以下的指示開始安裝。Roland 網站“rubix_wind_v***.exe”檔案***為版本號碼1. 下載最新版USB driverhttp://roland.com/2. 滑鼠雙擊3. 依照螢幕上顯示的指示，安裝USB驅動程式。 NOTE 完成USB驅動程式安裝之前，請勿將Rubix22 / Rubix24 / Rubix44 MEMO 5 若出現Windows安全防護對話視窗，請點擊[安裝 (install)]鍵。 5 若出現“安裝軟體”對話視窗，請點擊[繼續(Continue)]

5 若出現其他訊息，請依照訊息指示執行操作。

4. 依照以下“連接電腦“，將Rubix22 / Rubix24 / Rubix44

PDF手冊(網路下載) 5 Reference Manual參考手冊這份文件說明控制裝置與連接端子的名稱與功能，以及產品的

1. 在您的電腦進入以下網址。http://www.roland.com/manuals/

5 Rubix主機 5 本文件 5 USB線 5 AC變壓器(僅Rubix44) 5 電源線(僅Rubix44) 5 Ableton Live Lite序號卡 5 文件“使用安全須知” 使用本設備之前，請仔細閱讀下面章節：“使用安全須知“與“重要注意事項“(文件"使用安全須知")。閱讀完畢，請將文件放置在方便隨手取閱之

Copyright © 2017 ROLAND CORPORATION連接電腦 在您安裝USB驅動程式到電腦完成之後，請依照以下方式連接本機。

• 每項設備確實連接之後，務必依照以下步驟開啟電源。若您以錯誤的順序開啟設備電源，可能會導致故障或設備受損。

• 在開啟/關閉本機之前，請確認先將音量調小。即使音量已經調小，當開啟/關閉本機時，您仍可能會聽到一些聲音。這是正

MEMO 在您安裝USB驅動程式後首次連接Rubix22 / Rubix24 / Rubix44到您的電腦，需稍微花費幾分鐘才能開始使用Rubix。

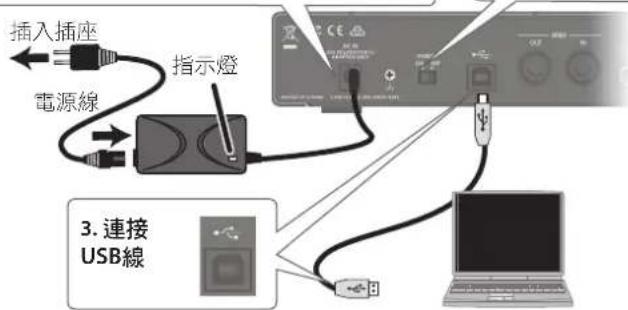

為“ON”Rubix44使用者1. 連接AC變壓器 將AC變壓器的指示燈(如圖)面朝上，文字 標示面朝下放置。指示燈在您將AC變壓器插入AC插座時將會亮燈。

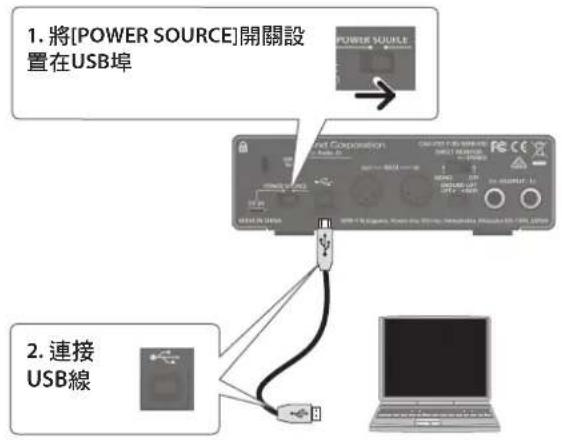

USB線 Rubix22 / Rubix24使用者1. 將[POWER SOURCE]開關設置在USB埠 * 插圖為Rubix22 連接至Mac

• 每項設備確實連接之後，務必依照以下步驟開啟電源。若您以錯誤的順序開啟設備電源，可能會導致故障或設備受損。
• 在開啟/關閉本機之前，請確認先將音量調小。即使音量已經調小，當開啟/關閉本機時，您仍可能會聽到一些聲音。這是正

若您使用Mac，您不需要安裝USB驅動程式。

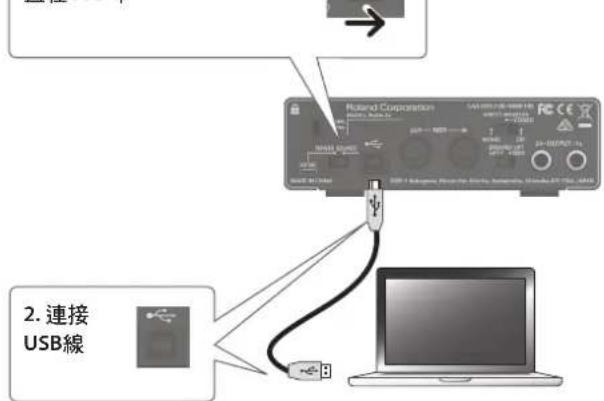

2. 連接USB線Rubix44使用者Rubix22 / Rubix24使用者1. 將[POWER SOURCE]開關設置在USB埠 * 插圖為Rubix22

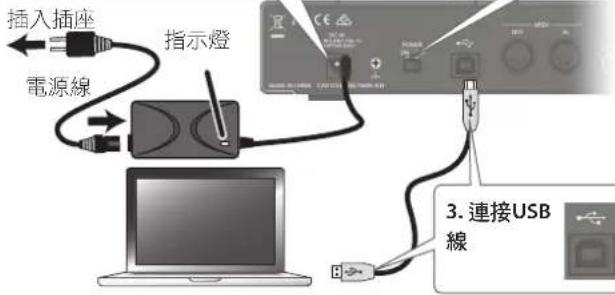

“ON” 1. 連接AC變壓器 將AC變壓器的指示燈(如圖)面朝上，文字

標示面朝下放置。指示燈在您將AC變壓器插入AC插座時將會亮燈。3. 連接USB

線輸入/輸出裝置設定Input / Output Device

在您使用的DAW應用程式中做播放與錄製音訊及MIDI的設定。關於如何做設定的詳細說明，請參閱您的DAW應用程式的使用

Audio驅動程式 Audio Input Device / Audio Output DeviceMME, WDM/KS IN (Roland Rubix22) / OUT (Roland Rubix22) (*1)ASIO Roland Rubix(*1) 選擇您所使用的Rubix型號。 MEMO Rubix22 / Rubix24 / Rubix44支援44.1 kHz、48 kHz、96 kHz，與192 kHz的取樣頻率。MIDI Input Device / MIDI Output DeviceRoland Rubix22 (*2)(*2) 選擇您所使用的Rubix型號。 OS 設定 Windows

1. 開啟“控制台”，點擊[硬體和音效]圖示，接著點擊[聲

若您使用圖示檢視或是傳統檢視，請滑鼠雙擊[聲音]圖示。

1. 開啟“系統偏好設定“，接著點擊[Sound](聲音)圖示。

2. 點擊[Output](輸出)標籤，接著點擊 [Rubix22] (*3)。

(*3) 選擇您所使用的Rubix型號。

3. 當您完成設定之後，關閉“系統偏好設定“。

• 每項設備確實連接之後，務必依照以下步驟開啟電源。若您以錯誤的順序開啟設備電源，可能會導致故障或設備受損。 * 在開啟/關閉本機之前，請確認先將音量調小。即使音量已經調小，當開啟/關閉本機時，您仍可能會聽到一些聲音。這是正常現象並非故障。 若您使用iPad，您不需要安裝USB驅動程式。

3. 連接USB線3. 連接USB線2. 將[POWER] 開關設為“ON”Rubix44使用者

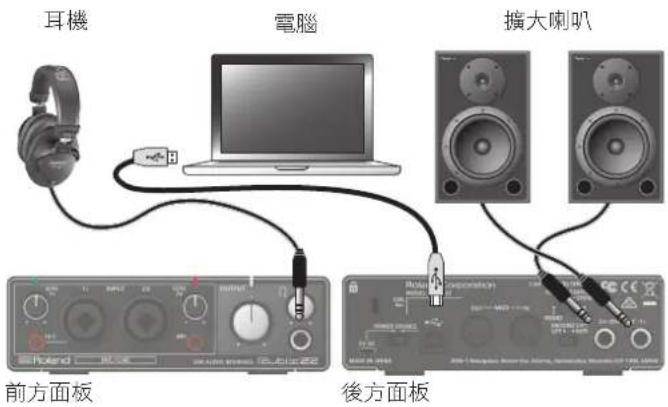

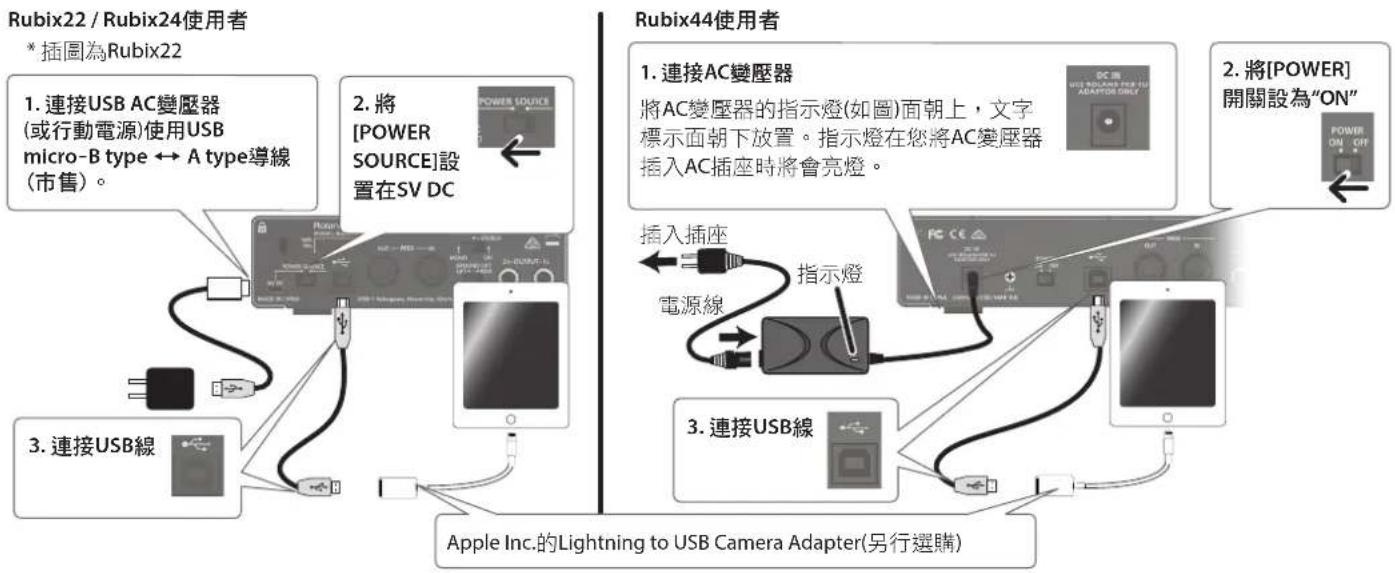

Apple Inc.的Lightning to USB Camera Adapter(另行選購) * 插圖為Rubix222. 將[POWER SOURCE]設置在SV DC1. 連接USB AC變壓器(或行動電源)使用USB micro-B type , A type導線(市售)。Rubix22 / Rubix24使用者1. 連接AC變壓器將AC變壓器的指示燈(如圖)面朝上，文字標示面朝下放置。指示燈在您將AC變壓器插入AC插座時將會亮燈。1. 如圖示中的顯示，連接您的耳機或是擴大喇叭。

3. 開啟“控制台“，點擊[硬體和音效]圖示，接著點擊[聲

如果您使用圖示檢視或是傳統檢視，用滑鼠雙擊[聲音]圖示。

3. 開啟“系統偏好設定”，接著點擊[Sound](聲音)圖示。

4. [Output](輸出)標籤0 從“選擇聲音輸出裝置“點擊 Rubix22

/ Rubix24 / Rubix44。

5. [Sound Eects](音效)標籤 0 將“Play sound eects

through”(播放音效的裝置)設定為 “Selected sound output device”(選擇聲音輸出裝置)。

6. 點擊[Alert volume](提示聲音量)推桿然後檢查音量。

Troubleshooting 問題 檢查的項目 對策 由於無法連線上網，因此不能下載驅動程式若您有另一部電腦可以連線上網，您可以將下載的驅動程式儲存在USB隨身碟，作為安裝使用。在Windows 10無法使用Rubix 關於如何在Windows 10安裝USB驅動程式，以及獲得最新資訊，請進入Roland網站。 &http://www.roland.com/安裝程式無法退出使用者是否以管理者權限身份登入？請由具有管理者權限的身份的使用者登入電腦並安裝驅動程式。詳細資訊請聯繫您電腦的系統管理者。是否有其他軟體正在運作，或是背景還有其他軟體(例如防毒軟體)正在運作。安裝驅動程式之前請關閉其他的軟體。無法啟動，沒有做偵測Rubix的電源指示燈是關閉或是閃爍？請確定Rubix已正確地安裝於電腦。 若無法解決問題，請重新安裝USB驅動程式。[POWER SOURCE]開關是否設定在正確的位置？若本機連接於電腦，請將[POWER SOURCE]開關設置為“USB” 。若本機連接至iPad，請將開關設置在“5V DC”位置。 本機是否連接到bus供電的USB集線器(沒有使用AC變 壓器的USB集線器)？請將本機連接到有自用電源的USB集線器 (連接AC變壓器的USB集線器)。 在“裝置管理員 “是否出現 “其他裝置 “、 “未知的裝置 “ 或標示”?”、”! ”或”x”的裝置？重新安裝USB驅動程式。即使調高本機的音量也 喇叭的音量是否被調低？ 若您的喇叭有音量控制裝置，請提高音量。 本手冊之說明為文件發行之時的產品規格。關於最新的資訊，請參考Roland網站。
