FU8330 - Détecteur ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur d'eau sans fil
Marque	Abus
Modèle	FU8330
Alimentation	Batterie au lithium 3 V CR2
Autonomie de la batterie	3 ans maximum
Fréquence de fonctionnement	868,6625 MHz
Dimensions de l'émetteur (HxLxP)	90 x 35 x 30 mm
Dimensions du capteur (HxLxP)	45 x 10 x 15 mm
Poids (batterie incluse)	Environ 90 g
Longueur du câble	Environ 1 m
Classe environnementale	I (-10 °C à +55 °C)
Niveau de sécurité	2
Fonction principale	Détection de présence d'eau et transmission d'alarme à la centrale Secvest
Fonction inversion	Possible (alarme lorsque le capteur est sec)
Contact anti-sabotage	Oui, désactivable par cavalier
LED de visualisation	Allumage possible lors de la détection d'eau (cavalier)
Supervision	Oui, désactivable pour économiser la batterie
Montage	Mur (émetteur) et au sol (capteur)
Entretien	Vérifier batterie et contacts, nettoyer avec un chiffon sec
Réparabilité	Pièces détachées non spécifiées, batterie remplaçable
Sécurité	Conforme directives européennes R&TTE 1995/5/CE

FOIRE AUX QUESTIONS - FU8330 ABUS

Comment installer le détecteur d'eau FU8330 ?

Ouvrez le boîtier de l'émetteur, dévissez la vis de fixation de la platine, montez l'embase au mur, replacez la platine, insérez la batterie en respectant la polarité, branchez le câble du capteur, puis fixez le capteur à un endroit qui sera inondé rapidement.

Quel type de batterie utilise le détecteur FU8330 ?

Il utilise une batterie au lithium de 3 V de type CR2. Sa durée de service est de 3 ans maximum.

Comment configurer les cavaliers (straps) sur le FU8330 ?

Les cavaliers permettent de personnaliser le comportement : Disable Tamp désactive l'anti-sabotage, Disable View State allume la LED lors de la détection, Alarm on Dry inverse la détection (alarme à sec), Super Disable désactive les messages de supervision pour économiser la batterie.

Comment effectuer l'apprentissage du détecteur avec la centrale Secvest ?

Mettez la centrale en mode apprentissage, puis déclenchez le contact anti-sabotage du détecteur. La centrale confirme par une double tonalité. Attribuez le type de zone 'Technique' au détecteur.

Que faire si la LED ne s'allume pas lors de la détection d'eau ?

Vérifiez que le cavalier Disable View State n'est pas installé. S'il est en place, la LED ne s'allume pas. Retirez-le pour activer la LED.

Puis-je utiliser le détecteur FU8330 pour une alarme de niveau d'eau inversée ?

Oui, en installant le cavalier Alarm on Dry, le détecteur déclenche l'alarme lorsque le capteur est sec (par exemple, en cas de baisse de niveau d'eau).

Quelle est la portée du détecteur sans fil ?

La portée n'est pas explicitement indiquée dans la notice. Cependant, la fréquence de 868,6625 MHz offre une bonne portée dans une maison. Utilisez le boîtier de test radio pour optimiser l'emplacement.

Comment entretenir le détecteur d'eau ?

Nettoyez l'appareil avec un chiffon sec et non pelucheux. Vérifiez régulièrement l'état de la batterie et remplacez-la si nécessaire. Évitez tout contact avec des produits chimiques.

Le détecteur FU8330 est-il résistant à l'eau ?

Le capteur peut être mouillé, mais l'émetteur doit rester au sec. Montez l'émetteur en hauteur pour éviter tout dommage en cas d'inondation.

Que faire si la centrale ne détecte pas le détecteur ?

Assurez-vous que le détecteur est en mode apprentissage et que la centrale est également en mode apprentissage. Vérifiez la batterie et que le contact anti-sabotage est bien déclenché. Si le problème persiste, réinitialisez le détecteur en retirant puis en remettant la batterie.

MODE D'EMPLOI FU8330 ABUS

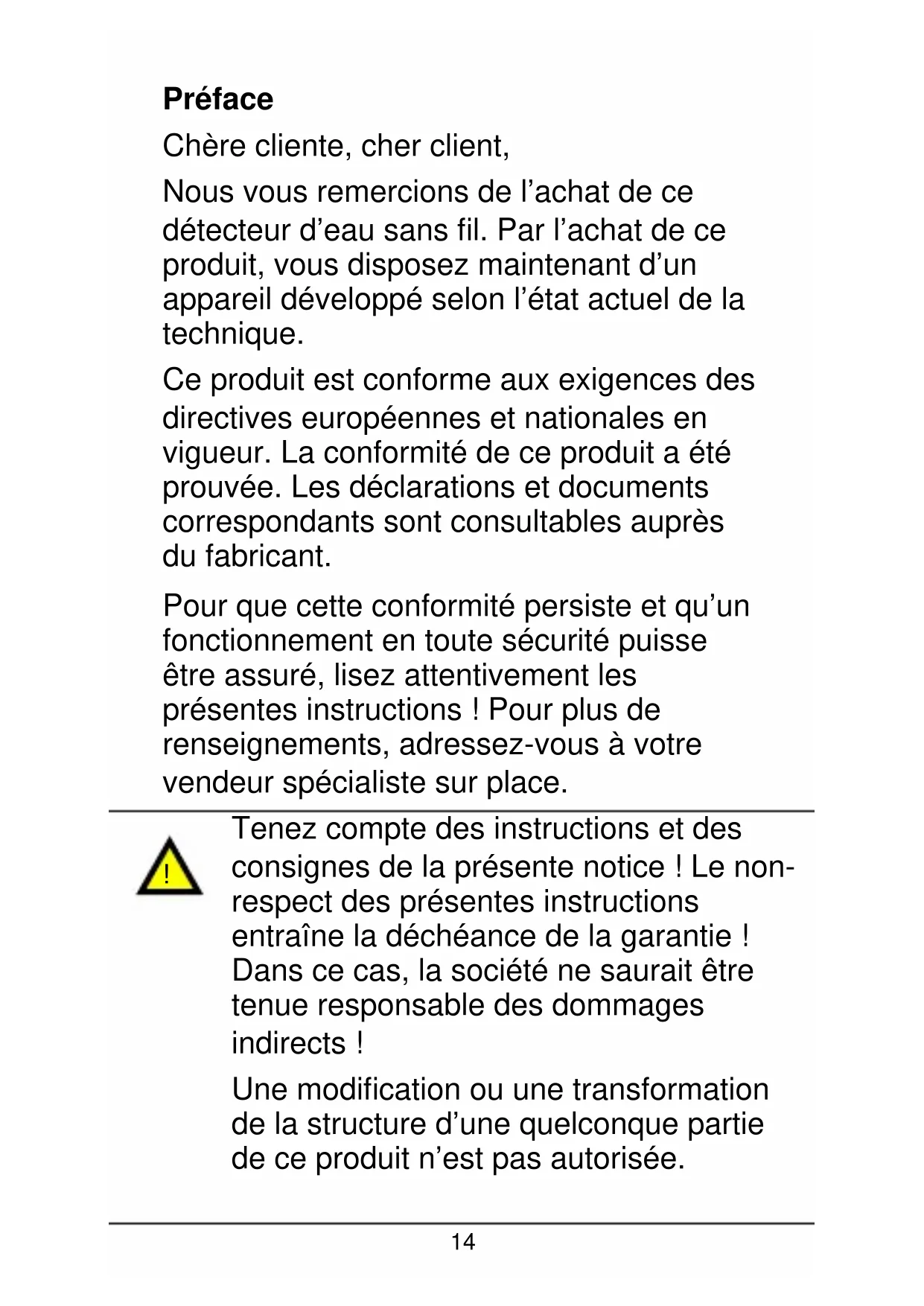

Nous vous remercions de l'achat de ce détecteur d'eau sans fil. Par l'achat de ce produit, vous disposezMAINANT d'un apparéil développé selon l'état actuel de la technique.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant.

Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assure, lisez attentivement les prsentes instructions! Pour plus de renseignements, adressez-vous à votre vendeur spécialiste sur place.

Tenez compte des instructions et des consignes de la presente notice! Le non-respect des prsentes instructions entraine la déchéance de la garantie! Dans ce cas, la société ne saurait être tenue responsable des dommages indirects!

Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Avertissements concernant la batterie

L'appareil est alimenté en tension continue par une batterie au lithium de 3 V. Pour assurer une vie longue durée à la batterie et éviter les incendies et les préjudices corporels, veuillez tener compte des consignes ci-après :

• Ne jetez pas la batterie dans les ordures menagères.
• La batterie ne doit être ni directement exposée à une source de chaleur ou un rayonnement solaire ni conservée dans un lieu à très haute température.
• Ne faites pas brûler la batterie.
• La batterie ne doit pas entraire en contact avec de l'eau.
• Elle ne doit être ni démontée, ni percée, ni endommagée.
• Les contacts de la batterie ne doivent pas etre court-circuités.
• Mettre la batterie hors de portee des enfants en bas-àge.
• La batterie n'est pas rechargeable.

Introduction

Le détecteur d'eau FU8330 réagit aux liquides et à l'eau et signale leur apparition à la Secvest. Il est composé d'un émetteur et d'un capteur reliés par cable l'un à l'autre. Une inversion du détecteur d'eau

est également possible. Il émet alors, dés que le capteur est au sec.

Fiche technique

Alimentation	Batterie au lithium de 3 V CR2
Durée de service de la batterie	3 ans maxi.
Classe environnementale	I (-10 °C à +55 °C)
Niveau de sécurité	2
Fréquence de fonctionnement	868,6625 MHz
Poids (batterie incluse)	env. 90 g
Dimensions (HxLxP)	90*35*30 mm (émetteur)
Dimensions (HxLxP)	45*10*15 mm (capteur)
Longueur de cable	env. 1 m

Choix du site de montage

Montez le détecteur d'eau à un endroit qui sera inondé dans tous les cas très rapidement lors d'une inondation. Ceci garantit qu'une alarme sera déclenchée aussi rapidement que possible.

Montez l'émetteur sans fil à un endroit ayant des caractéristiques d'émission les mêilles possibles. Le boîtier de test radio est idéal pour déterminer une position optimale. Montez-le le plus haut possible. Ceci vous permet de protégger l'émetteur contre tout endommagement en cas

d'inondation. Veillez à installer l'émetteur sur une surface plane, avec les contacts pour le détecteur d'eau vers le bas.

Montage

Ouvrez le boîtier de l'émetteur sans fil.
Dévissez la vis de fixation de la platine et sortez cette dernière prudèment du boîtier en la boulevant. Montez l'émetteur sans fil à l'endroit souhaité. Vissez à cet effet
l'embase du boîtier du détecteur au mur.
Fixez maintainant à nouveau la platine dans le boîtier et introduisez la batterie au lithium fournie en faisant attention à la polarité.
Raccordez le cable du détecteur d'eau au bornier à vis de l'émetteur.
Fixez le détecteur d'eau :
Choisissez un endroit inondé très rapidement en cas d'inondation.

Modifiez, le cas échéant, les réglages de l'émetteur sans fil à l'aide des straps enchichables.

Réglages possibles:

Strap enchachieable: Disable Tamp Si ce cavalier est enché, le contact antisabotage du détecteur est inactif. Vous pouvez alors ouvrir le boîtier du détecteur sans déclencher d'alarme antisabotage.

Strap enchachable: Disable View State

Si ce cavalier est enchché, la LED s'allume, dés que le capteur detecte la présence d'eau.

Strap enchachable: Alarm on Dry

Si ce cavalier est enché. le détecteur ne réagit plus au contact de l'eau, mais dés qu'il est à sec.

Strap enchachievable: Super Disable

Si ce cavalier est enchché, les messages de supervision ne sont plus envoyés à la centrale d'alarme. Ceci entraine une durée de service prolongée de la batterie. Veillez à ce que Supervision soit désactivé sur la centrale d'alarme, avant d'enficher ce cavalier.

Apprentissage

1. Mettez votre système d'alarme sans fil Secvest en mode d'apprentissage. Tenez compte à cet effet du mode d'emploi de votre centrale d'alarme.

2. Déclenchez le contact anti-sabotage du détector d'eau pour signaler un sabotage à la centrale d'alarme sans fil. La centrale d'alarme confirme la détction du détector par une double tonalité. A l'issue de l'apprentissage, vous doivent accorder le type de zone : « Technique » au détector.

3. Assurez-vous que le détecteur ait eté détecté par la centrale d'alarme sans fil, puis refermez le détecteur.

Ce produit est conforme aux exigences de la directive europeenne : Directive 1995/5/CE, R&TTE (Radio and Telecommunications Terminal Equipment) et la reconnaissance de leur conformité mutuelle.

La déclaration de conformité est disponible auprès de :
