Comfion FUMK80000A - Détecteur ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur d'ouverture sans fil
Marque	ABUS
Modèle	Comfion FUMK80000A
Dimensions du capteur (L x H x P)	24 x 90 x 26 mm
Dimensions de l'aimant (L x H x P)	9 x 44 x 16 mm
Poids du capteur (sans pile)	32 g
Poids total avec pile	54 g
Alimentation	1 pile AA (LR6) alcaline 1,5 V
Type de pile recommandée	Duracell Procell MN1500, GP Super A15, Energizer E91
Durée de vie de la pile	Environ 4,5 ans
Fréquence radio	868,0 – 868,6 MHz
Puissance d'émission HF	25 mW (14 dBm)
Portée radio max (champ libre)	1000 m
Méthode de détection	Interrupteur à lames (contact magnétique)
Indicateur LED	Oui, pour l'état et l'apprentissage
Interrupteur de sabotage	Oui, anti-arrachement mural
Température de fonctionnement	-10 °C à +40 °C
Humidité relative max	85 %
Degré de sécurité	Grade 2 (EN 50131-1)
Normes	EN 50131-1, EN 50131-2-6, EN 50131-5-3
Contenu de la livraison	Capteur, aimant, support, vis, entretoises, pile, guide
Entretien	Nettoyer avec un chiffon sec et doux

FOIRE AUX QUESTIONS - Comfion FUMK80000A ABUS

Comment installer le détecteur Comfion FUMK80000A ?

Fixez le capteur sur le cadre de la porte/fenêtre et l'aimant sur la partie mobile. Alignez-les sur le bord supérieur avec une distance parallèle inférieure à 20 mm. Utilisez les entretoises fournies si la surface est métallique.

Comment appairer le détecteur avec l'application Comfion ?

Insérez la pile (AA), le capteur s'allume. Lancez l'application Comfion et démarrez le processus d'apprentissage. Appuyez brièvement sur le bouton d'apprentissage du capteur. Suivez les instructions jusqu'à ce que la LED s'éteigne.

Quelle pile utiliser et comment la changer ?

Utilisez une pile AA alcaline 1,5 V de type Duracell Procell MN1500, GP Super A15 ou Energizer E91. Retirez la plaque arrière du capteur, changez la pile en respectant la polarité. La durée de vie est d'environ 4,5 ans.

Quelle est la portée du détecteur ?

La portée radio peut atteindre 1000 m en champ libre. Les surfaces métalliques ou la proximité de gros objets métalliques peuvent réduire la portée. Placez le capteur à plus d'1 m de ces éléments.

Que faire si la LED ne s'allume pas ?

Vérifiez que la pile est correctement insérée et qu'elle n'est pas déchargée. Si le problème persiste, réinitialisez le capteur en retirant la pile 10 secondes, puis réinsérez-la. Contactez le support si la LED reste éteinte.

Comment tester le fonctionnement du détecteur ?

Ouvrez et fermez la porte/fenêtre. La LED doit clignoter lors de l'ouverture. Dans l'application, vérifiez que l'état du capteur change. Si aucun signal, réappairez le détecteur ou vérifiez la distance entre l'aimant et le capteur.

Le détecteur est-il compatible avec d'autres systèmes d'alarme ?

Ce détecteur est conçu pour fonctionner exclusivement avec le système d'alarme sans fil Comfion FUAA80xxx. Il n'est pas compatible avec d'autres marques ou gammes.

Peut-on monter le détecteur à l'extérieur ?

Non, la température de fonctionnement est de -10 °C à +40 °C et l'humidité max de 85 %. Il est destiné à un usage intérieur uniquement. Un usage extérieur peut endommager l'appareil.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et doux pour essuyer le capteur et l'aimant. N'utilisez pas de produits chimiques, d'alcool ou de solvants qui pourraient endommager le boîtier.

Que faire en cas de déclenchement intempestif ?

Vérifiez l'alignement de l'aimant et du capteur : la distance parallèle doit être inférieure à 20 mm. Si le capteur est monté sur une surface métallique, utilisez les entretoises. Réduisez la sensibilité si possible dans l'application.

MODE D'EMPLOI Comfion FUMK80000A ABUS

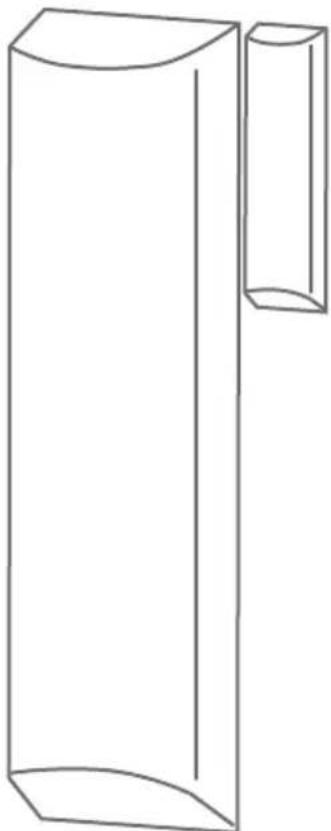

Comfion Funk-Öffnungsmelder • Comfion Wireless-Door-Contact • Détecteur d'Ouverture sans Fil Comfion • Draadloos Comfion-Magneetcontact

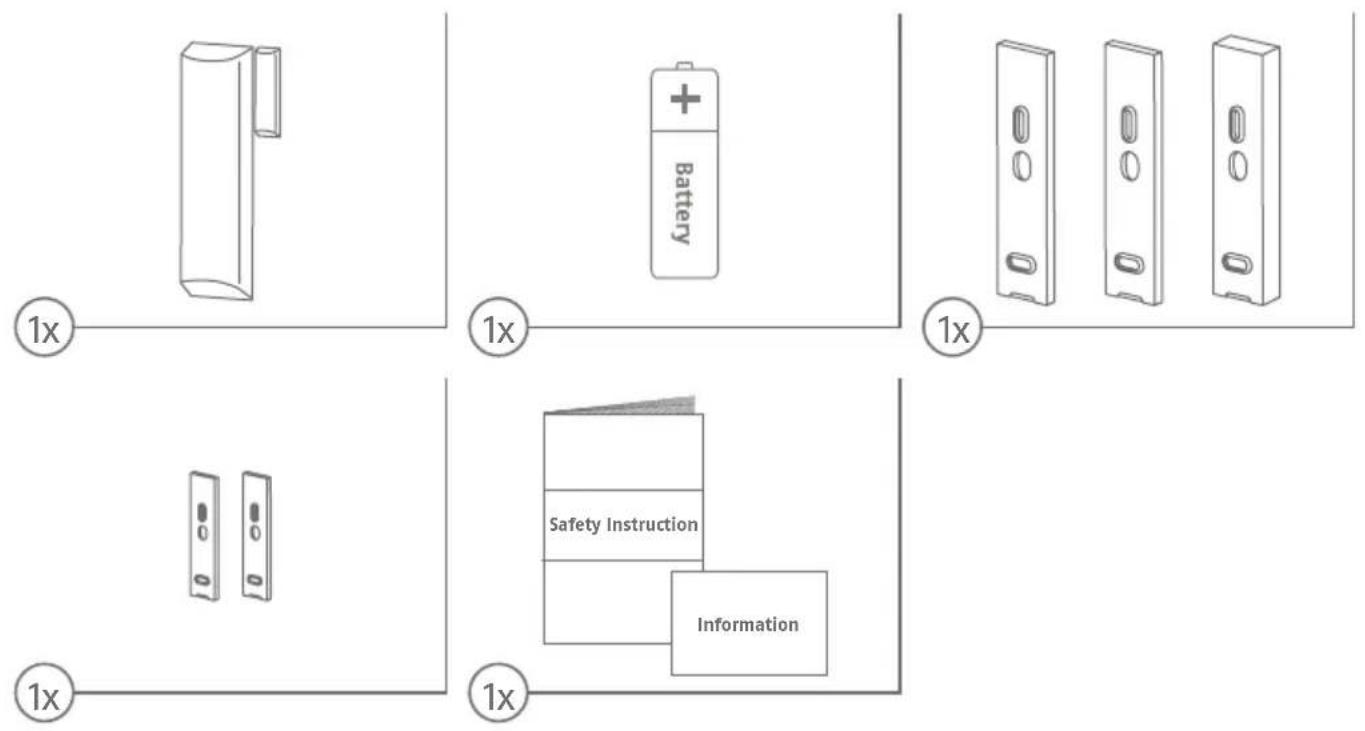

Scope of delivery · Contenu de la livraison · Indhold

1x 1x 1x 1x Safety Instruction Information 1x

Benötigt

Required · Nécessite · Nodig

Ø 3.0 mm (M3) 4X

Le soussigné, ABUS Security Center GmbH & Co. KG, déclare que l'équipement radioélectrique du type FUMK80000 est conforme à la directive 2014/53/UE et 2011/65/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: abus.com > Recherche d'articles > FUMK80000 > téléchargements Pour des informations détaillées, veuillez consulter manuel sur abus.com.

NL

EU-CONFORMITEITSVERKLARING

Ce guide de démarrage rapide décrit l'installation initiale. Pour des instructions détaillées et de plus amples informations sur la configuration de l'appareil, veuillez consulter les instructions d'installation sur le ABUS International Partner Portal. Ce produit doit être installé et entretenu par un ingénieur de service qualifié.

NL

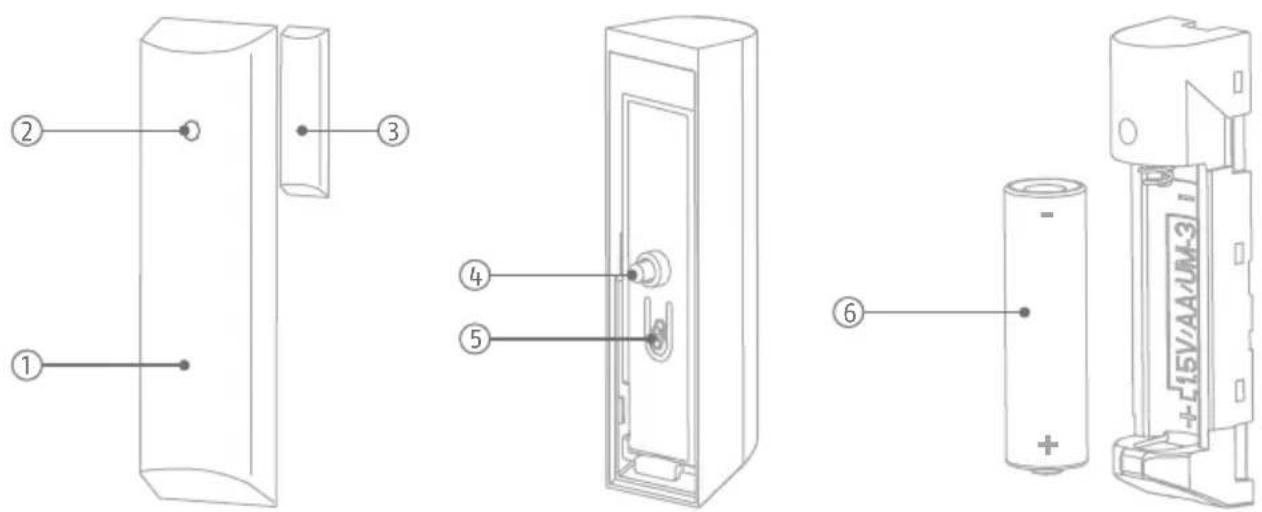

Product description • Description du produit • Productbeschrijving

DE

1 Sensor
2 LED
3 Magnet
4 Sabotageschalter
5 Einlerntaste
6 Batterie

GB

1 Sensor
2 LED
3 Magnet
4 Tamper switch
5 Learning button
6 Battery

FR

1 Sensor
2 LED
3 Aimant
4 Interrupteur de sabotage
5 Bouton d'apprentissage
6 Pile

NL

1 Sensor
2 LED
3 Magneet
4 Sabotageschakelaar
5 Teach-in knop
6 Batterij

1. Retirez la plaque arrière du capteur et retirez le boîtier intérieur.
2. Insérez la batterie. L'appareil s'allume.
3. Démarrer le processus d'apprentissage dans l'application Comfion et suivre les instructions. Une fois l'apprentissage réussi, la LED s'éteint

NL

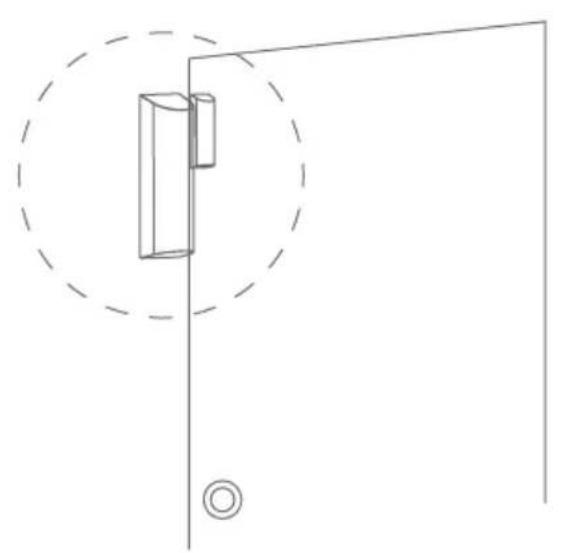

Mounting · Montage · Monteren

Mounting · Montage · Monteren

GB

Notice:

• Le montage sur des substances métalliques ou à moins de 1 m de celles-ci a des répercussions sur la portée radio. Utilisez les entretoises fournies, si nécessaire
• Monter le capteur sur le cadre de la porte/fenêtre et l'aimant sur la partie mobile de la porte/fenêtre.
• L'aimant peut être monté à droite ou à gauche du détecteur.
• Veillez à ce que l'aimant et le détecteur soient alignés sur le bord supérieur et que la distance parallèle soit inférieure à 20 mm. La distance parallèle est inférieure à 20 mm. Déclenchement/fermeture La distance dépend de la surface de montage et de l'angle comme suit :

X+ Y Z X-

Surface Status		Distance (mm)
		X+ X- Y Z
non-métallique	ouvrir 52 60 12 20
	fermer	42	40	16	27
métallique	ouvrir	42	35	20	25
	fermer	35	30	26	33

Remarque : les valeurs sont valables pour un montage à droite ou à gauche de l'aimant

NL

i Opmerking:

Technical data • Caractéristiques techniques • Technische gegevens

DE

Données techniques
Dimensions Sensor / l'aimant (L x H x P) 24 x 90 x 26 mm / 9 x 44 x 16 mm
Poids du capteur et de l'aimant 32 g (sans pile) / 54 g (avec pile)
Température de fonctionnement -10 °C à + 40 °C
Classe d'environnement II (EN 50131-1 + A3:2020)
Humidité de l'air, max. max. 85% RH (humidité relative)
Indicateur LED d'état
Méthode de détection interrupteur à lames
Fréquence radio / modulation 868.0 - 868.6 MHz / GFSK
Puissance d'émission HF / Portée max. 25 mW (14 dBm) / 1000 m, champ libre
Type de pile & Durée de service 1 x AA (LR6) alcaline 1.5V, 4.5 ans
Pile recommandée	Duracell Procell MN1500 (ABUS-article.: AZBT10100), ou GP Super A15, ou Eveready Energizer E91
Type d'alimentation électrique Type C (EN 50131-1 +A3:2020)
Surveillance anti-sabotage oui, (1x interrupteur d'arrachement de mur)
Degré de sécurité Grade 2 (EN 50131-1+ A3:2020)
Normes des installations de détection d'intrusions et de cambriolages	conforme aux normes EN 50131-1+A3:2020, EN 50131-2-6:2008, et EN 50131-5-3:2017 Degré de sécurité 2 pour une installation conforme avec le système d'alarme sans fil Comfion FUAA80xxx.
Directives européennes	RED : 2014/53/UE, RoHS : 2011/65/UE + 2015/863 Sécurité générale : 2001/95/CE
