Type de produit	Détecteur d'ouverture pour porte/fenêtre
Marque	ABUS
Modèle	Comfion FUMK80100
Catégorie	Détecteur
Dimensions du capteur (L x H x P)	24 x 90 x 26 mm
Dimensions de l'aimant (L x H x P)	9 x 44 x 16 mm
Poids du capteur (sans pile)	32 g
Poids du capteur (avec pile)	54 g
Type de pile	1 x AA (LR6) alcaline 1,5 V
Durée de vie de la pile	Environ 4,5 ans
Température de fonctionnement	-10 °C à +40 °C
Humidité max.	85 % HR (sans condensation)
Fréquence radio	868,0 - 868,6 MHz
Portée radio max.	1000 m en champ libre
Méthode de détection	Interrupteur à lames (reed), capteur de vibrations
Degré de sécurité	Grade 2 (EN 50131-1+A3:2020)
Indicateur LED	Oui (état)
Contact anti-sabotage	Oui (interrupteur d'arrachement)
Alimentation électrique type	Type C (EN 50131-1+A3:2020)
Contenu de la livraison	1 capteur, 1 aimant, 1 entretoise, 1 notice rapide
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.

FOIRE AUX QUESTIONS - Comfion FUMK80100 ABUS

Comment installer le détecteur Comfion FUMK80100 ?

Retirez la plaque arrière du capteur et insérez la pile. Fixez le capteur sur le cadre de la porte/fenêtre et l'aimant sur la partie mobile. Assurez un alignement vertical et une distance parallèle < 20 mm. Consultez le guide rapide pour les distances de déclenchement selon la surface.

Quel type de pile utiliser et comment la remplacer ?

Utilisez une pile alcaline AA (LR6) 1,5 V. Ouvrez le compartiment à piles, insérez la pile en respectant la polarité, puis refermez. La durée de vie est d'environ 4,5 ans.

Comment associer le détecteur à l'application Comfion ?

Lancez le processus d'apprentissage dans l'application Comfion. Appuyez sur le bouton d'apprentissage du détecteur (situé à côté du compartiment à piles). Suivez les instructions de l'application. Une fois la liaison réussie, la LED s'éteint.

Quelle est la portée radio du détecteur ?

La portée maximale en champ libre est de 1000 mètres. La présence de métal ou de murs peut réduire la portée. Évitez le montage sur des surfaces métalliques ou à moins d'1 m de celles-ci.

Comment nettoyer et entretenir le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques, de solvants ou de nettoyeurs abrasifs. Évitez l'humidité excessive.

Que faire si la LED ne s'allume pas ?

Vérifiez que la pile est correctement installée et qu'elle n'est pas déchargée. Si le problème persiste, remplacez la pile. Vérifiez également que le capteur n'est pas en mode veille. Consultez la notice pour plus de détails.

Le détecteur est-il adapté à une utilisation extérieure ?

Non, le détecteur est conçu pour une utilisation intérieure uniquement. La plage de température est de -10 °C à +40 °C et l'humidité max. 85 % HR.

Quelle est la distance de détection entre le capteur et l'aimant ?

La distance maximale de détection dépend du matériau de montage. Pour une surface non-métallique, les distances d'ouverture sont de 52 mm (X+), 60 mm (X-), 12 mm (Y), 20 mm (Z). Consultez le tableau technique pour les valeurs exactes.

Comment tester le fonctionnement du détecteur ?

Après l'installation, ouvrez et fermez la porte/fenêtre. La LED doit clignoter pour indiquer l'état. Vous pouvez également visualiser l'état dans l'application Comfion. Si le détecteur ne réagit pas, vérifiez l'alignement et la pile.

Que faire si le détecteur se déclenche sans raison ?

Vérifiez que l'aimant est bien aligné avec le capteur et que la distance parallèle est inférieure à 20 mm. Assurez-vous que le capteur n'est pas trop proche d'objets métalliques mobiles. Si le problème persiste, réinitialisez l'appareil en retirant la pile pendant 10 secondes.

MODE D'EMPLOI Comfion FUMK80100 ABUS

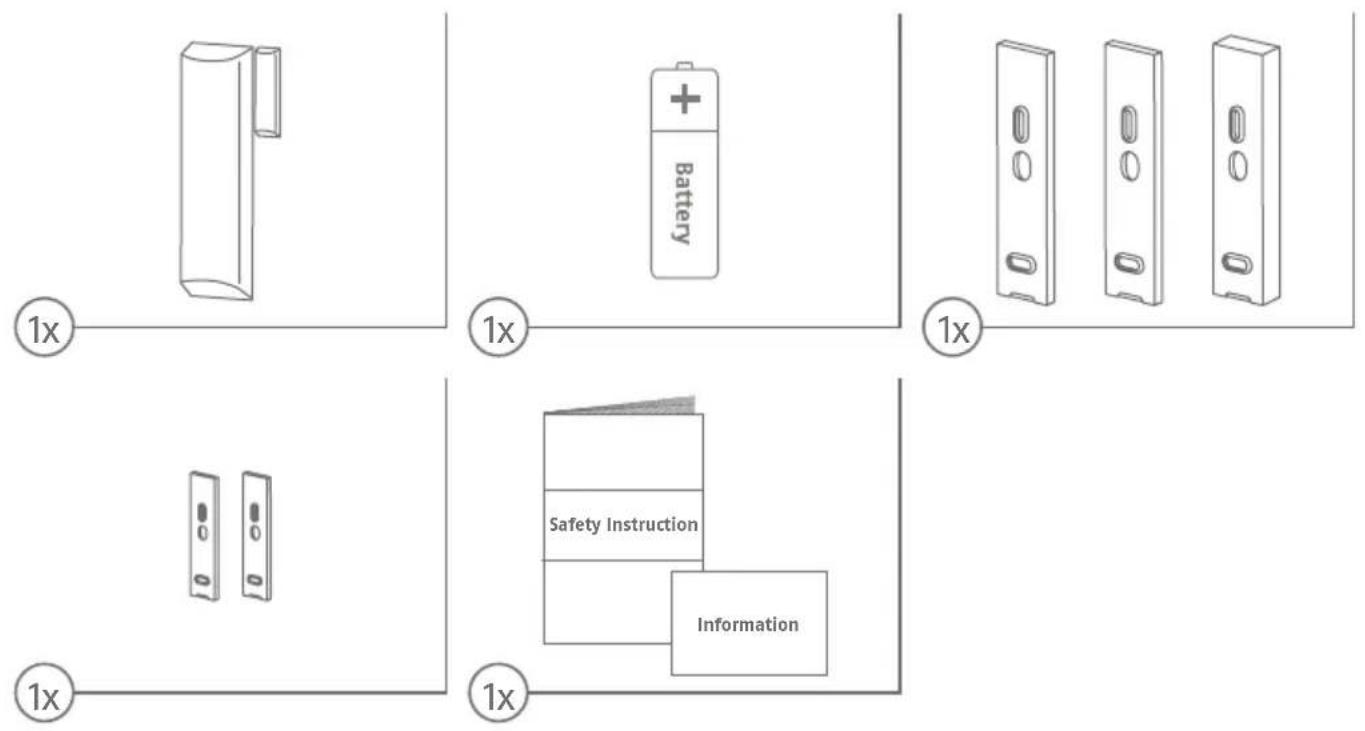

Scope of delivery · Contenu de la livraison · Indhold

1x 1x 1x 1x Safety Instruction Information 1x

Benötigt

Required · Nécessite · Nodig

Ø 3.0 mm (M3) 4X

Le soussigné, ABUS Security Center GmbH & Co. KG, déclare que l'équipement radioélectrique du type FUMK80100 est conforme à la directive 2014/53/UE et 2011/65/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: abus.com > Recherche d'articles > FUMK80100 > téléchargements

Pour des informations détaillées, veuillez consulter manuel sur abus.com.

NL

EU-CONFORMITEITSVERKLARING

Ce guide de démarrage rapide décrit l'installation initiale. Pour des instructions détaillées et de plus amples informations sur la configuration de l'appareil, veuillez consulter les instructions d'installation sur le ABUS International Partner Portal. Ce produit doit être installé et entretenu par un ingénieur de service qualifié.

NL

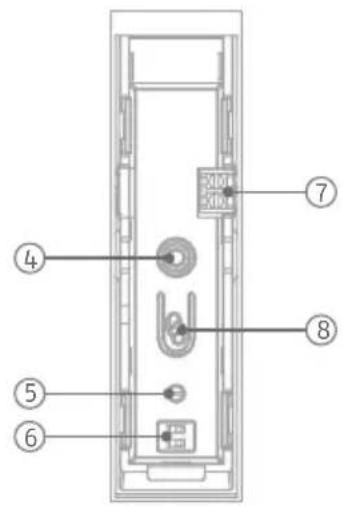

Product description • Description du produit • Productbeschrijving

① ② ③

4 Interrupteur de sabotage

5 Potentiomètre

6 Commutateur DIP

7 Contact externe

8 Bouton d'apprentissage

9 Compartiment à piles

NL

1 Sensor

2 LED

3 Magneet

1. Retirez la plaque arrière du capteur et retirez le boîtier intérieur.
2. Insérez la batterie. L'appareil s'allume.
3. Démarrer le processus d'apprentissage dans l'application Comfion et suivre les instructions. Une fois l'apprentissage réussi, la LED s'éteint

NL

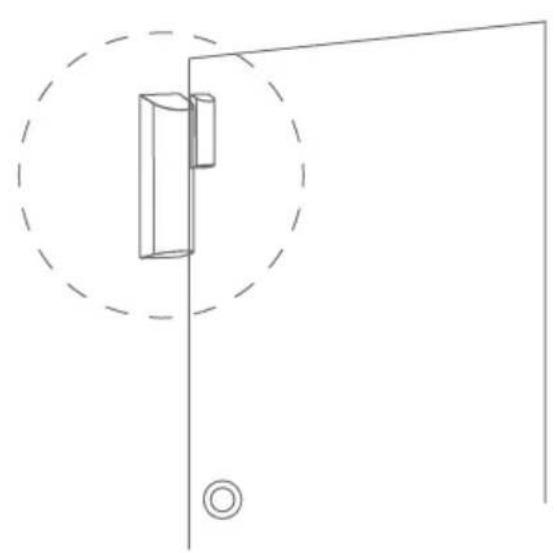

Mounting · Montage · Monteren

Mounting · Montage · Monteren

GB

Notice:

• Le montage sur des substances métalliques ou à moins de 1 m de celles-ci a des répercussions sur la portée radio. Utilisez les entretoises fournies, si nécessaire
• Monter le capteur sur le cadre de la porte/fenêtre et l'aimant sur la partie mobile de la porte/fenêtre.
• L'aimant peut être monté à droite ou à gauche du détecteur.
• Veillez à ce que l'aimant et le détecteur soient alignés sur le bord supérieur et que la distance parallèle soit inférieure à 20 mm. La distance parallèle est inférieure à 20 mm. Déclenchement/fermeture La distance dépend de la surface de montage et de l'angle comme suit :

X+ Y Z X-

Surface Status		Distance (mm)
		X+ X- Y Z
non-métallique	ouvrir 52 60 12 20
	fermer	42	40	16	27
métallique	ouvrir	42	35	20	25
	fermer	35	30	26	33

Remarque : les valeurs sont valables pour un montage à droite ou à gauche de l'aimant

NL

i Opmerking:

Technical data • Caractéristiques techniques • Technische gegevens

Technische Daten

Abmessungen Sensor / Magnet (B x H x T) 24 x 90 x 26 mm / 9 x 44 x 16 mm

Données techniques
Dimensions Sensor / l'aimant (L x H x P) 24 x 90 x 26 mm	/ 9 x 44 x 16 mm
Poids du capteur et de l'aimant 32 g (sans pile) / 54 g (avec pile)
Température de fonctionnement -10 °C à + 40 °C
Classe d'environnement II (EN 50131-1 + A3:2020)
Humidité de l'air, max. max. 85% RH (humidité relative)
Indicateur LED d'état
Méthode de détection interrupteur à lames, capteur de vibrations
Fréquence radio / modulation 868.0 - 868.6 MHz / GFSK
Puissance d'émission HF / Portée max. 25 mW (14 dBm) /	1000 m, champ libre
Type de pile & Durée de service 1 x AA (LR6) alcaline 1.5V, 4.5 ans
pile recommandée	Duracell Procell MN1500 (ABUS-article.: AZBT10100),ou GP Super A15, ou Eveready Energizer E91
Type d'alimentation électrique Type C (EN 50131-1 +A3:2020)
Surveillance anti-sabotage oui, (1x interrupteur d'arrachement de mur)
Degré de sécurité Grade 2 (EN 50131-1+ A3:2020)
Normes des installations de détection d'intrusions et de cambriolages	conforme aux normes EN 50131-1+A3:2020, EN 50131-2-6:2008, EN 50131-2-8:2016 et EN 50131-5-3:2017 Degré de sécurité 2 pour une installation conforme avec le système d'alarme sans fil Comfion FUAA80xxx.
Directives européennes	RED : 2014/53/UE, RoHS : 2011/65/UE + 2015/863, Sécurité générale : 2001/95/CE
