FU8330 - Detektor ABUS - Gratis brugsanvisning og manual

Produkttype	Trådløs vanddetektor
Mærke	Abus
Model	FU8330
Strømforsyning	Lithiumbatteri 3 V CR2
Batterilevetid	Maks. 3 år
Driftsfrekvens	868,6625 MHz
Sendermål (HxBxD)	90 x 35 x 30 mm
Sensormål (HxBxD)	45 x 10 x 15 mm
Vægt (inkl. batteri)	Ca. 90 g
Kabellængde	Ca. 1 m
Miljøklasse	I (-10 °C til +55 °C)
Sikkerhedsniveau	2
Hovedfunktion	Registrering af vandtilstedeværelse og alarmsendelse til Secvest centralen
Inverteringsfunktion	Mulig (alarm når sensoren er tør)
Sabotagekontakt	Ja, kan deaktiveres med jumper
LED-indikator	Kan tændes ved vanddetektering (jumper)
Overvågning	Ja, kan deaktiveres for at spare batteri
Montering	Væg (sender) og på gulv (sensor)
Vedligeholdelse	Kontroller batteri og kontakter, rengør med tør klud
Reparerbarhed	Reservedele ikke specificeret, batteri kan udskiftes
Sikkerhed	Overholder EU-direktiv R&TTE 1995/5/EF

Ofte stillede spørgsmål - FU8330 ABUS

Hvordan installeres vanddetektoren FU8330?

Åbn senderhuset, skru fastgørelsesskruen til printpladen af, monter basispladen på væggen, sæt printpladen tilbage, indsæt batteriet med korrekt polaritet, tilslut sensorkablet, og fastgør derefter sensoren på et sted, der hurtigt vil blive oversvømmet.

Hvilken type batteri bruger detektoren FU8330?

Det bruger et lithiumbatteri på 3 V type CR2. Levetiden er maks. 3 år.

Hvordan konfigureres jumperne (straps) på FU8330?

Jumperne giver mulighed for at tilpasse opførselen: Disable Tamp deaktiverer sabotagekontakten, Disable View State tænder LED'en ved detektering, Alarm on Dry inverterer detekteringen (alarm ved tør), Super Disable deaktiverer overvågningsmeddelelser for at spare batteri.

Hvordan udføres indlæring af detektoren med Secvest centralen?

Sæt centralen i indlæringstilstand, udløs derefter detektorens sabotagekontakt. Centralen bekræfter med en dobbelt tone. Tildel zonetypen 'Teknisk' til detektoren.

Hvad gør jeg, hvis LED'en ikke tænder ved vanddetektering?

Kontroller, at jumperen Disable View State ikke er monteret. Hvis den er monteret, tænder LED'en ikke. Fjern den for at aktivere LED'en.

Kan jeg bruge detektoren FU8330 til en inverteret vandstandsalarm?

Ja, ved at montere jumperen Alarm on Dry udløser detektoren alarm, når sensoren er tør (f.eks. ved fald i vandstand).

Hvad er rækkevidden af den trådløse detektor?

Rækkevidden er ikke eksplicit angivet i vejledningen. Frekvensen på 868,6625 MHz giver dog en god rækkevidde i et hus. Brug radiotestboksen til at optimere placeringen.

Hvordan vedligeholdes vanddetektoren?

Rengør apparatet med en tør, fnugfri klud. Kontroller jævnligt batteriets tilstand og udskift det om nødvendigt. Undgå kontakt med kemikalier.

Er detektoren FU8330 vandtæt?

Sensoren kan blive våd, men senderen skal forblive tør. Monter senderen i højden for at undgå skade ved oversvømmelse.

Hvad gør jeg, hvis centralen ikke registrerer detektoren?

Sørg for, at detektoren er i indlæringstilstand, og at centralen også er i indlæringstilstand. Kontroller batteriet, og at sabotagekontakten er udløst. Hvis problemet fortsætter, nulstil detektoren ved at fjerne og genindsætte batteriet.

BRUGSANVISNING FU8330 ABUS

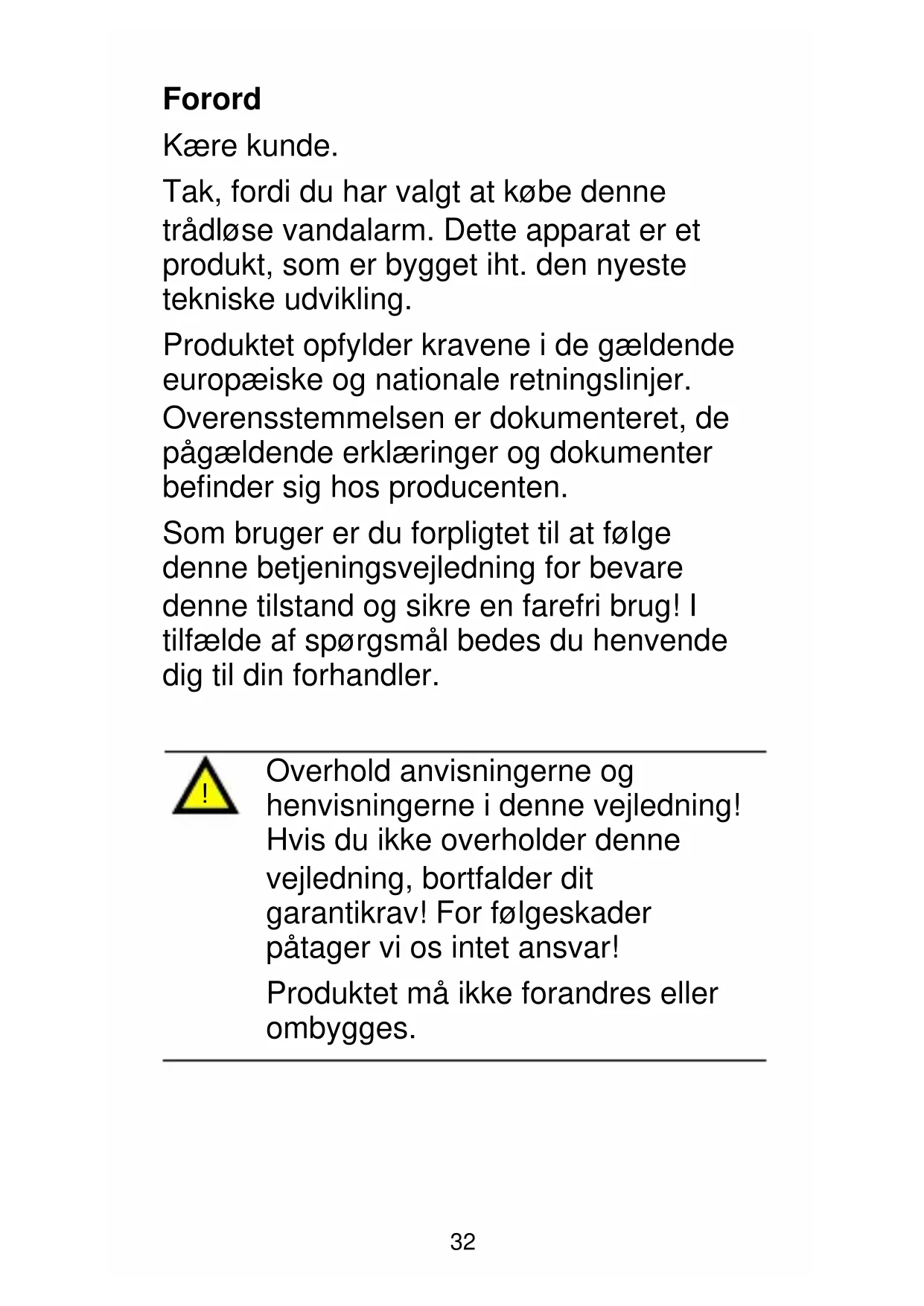

Tak, fordi du har valgt at kobe denne tradlse vandalism. Dette apparat er et produit, som er bygget iht. den nyeste tekniske udvikling.

Produkt opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten.

Som bruger er du forpligtet til at følge\ denne betjeningsvejledning for bevare\ denne tilstand og sikre en farefri brug! I tilfælde af spørgsmål bedes du henvende dig til din forhandler.

Overhold anvisningerne og henvisningerne i donne vegledning! Hvis du ikke overholder denen vegledning, bortfalder dit garantikrav! For fjlgeskader påtager vi os intet ansvar!

Produktetmökkeforandres ombygges.

Batteriadverselshenvisninger

Apparatet forsynes med jævnspænding af et 3 V-lithiumbatteri. For at garantere en lang levetid og undgå brande og kvæstelses skal du overholde følgende henvisninger:

• Batteriet pågressive bortskaffes med husholdningsaffaldet.
• Batteriet må ikke udsættes direkte for en varmekilde eller solindstråling og må ikke opbevareres på et sted med meget høj temperatur.
• Batteriet må ikke brændes.
• Batterietmökkekommeniberring med vand.
• Batteriet pågressive skilles ad, stikkes i eller beskadiges.
• Batterikontakterne@mä ikke kortsluttes.
• Batteriet pågressive komme i hænderne på små børn.
• Batteriet er/DDke genopladeligt.

Indledning

Vandalarmen FU8330 reagerer på væsker og vand og melder det videre til Secvest, hijs de forekommern. Den bestär af en sender og en sensor, der er forbundet med hinanden med et kabel. Vandalarmen kan och inverteres. Den sender i det tilfælde, sö snart sensoren er tør.

Tekniske data

Spændingsforsyning	3 V-lithiumbatteri CR2
Batterilevetid	Indtil 3 År
Miljøklasse	I (-10 °C til +55 °C)
Sikkerhedsgrad	2
Driftsfrekvens	868,6625 MHz
Vægt (med batteri)	ca. 90 g
Mål (HxBxD)	90*35*30 mm (sender)
Mål (HxBxD)	45*10*15 mm (sensor)
Ledningslængde	ca. 1 m

Valg af monteringsstedet

Placér vampalarmen på et sted, som under alle omstændigheder oversvømmes meget tidligt, hvis der trænger vand ind. Derved garanteres det, at en alarm udløses sa hurtigt som muligt.

Montér den trådløse sender på et sted med sö gode sendeegenskaber som muligt. En optimal position kan bestemmes ideelt med den trådløse testboks. Montér den sö højt som muligt. På den@made beskyttes senderen mod beskadigelse i tilfælde af en vandskade. Sørg for, at senderen installeres på en plan flade - med kontakterne til vandsensoren nedad.

Montage

Abn den tradløse senders hus. Løsn printkortets fastgorelsesskrue, og tag forsigtigt printkortet ud af huset. Montér den tradløse sender på den ønskede sted. Skru bagsiden af detektorens hus på væggen.

Fastgør nu printkortet igen i huset, og læg det vedlagte lithium-batteri i, SSE polerne vender rigtigt. Tilslut vandsensorens kabel til senderens skruepol.

Fastgorelse af vandsensoren:

Vælg et sted, som oversvømmes meget tidligt ved en vandskade.

Foretag after behov ændringer af indstillingerne af den trådløse sender ved hjælp af jumperne.

Indstillingsmuligheder

Jumper: Disable Tamp

När jumpereren er sat i, er detektorens sabotagekontakt ikke aktiv. Detektorhuset kan derefter abnes,uden at udløse en sabotagealarm.

Jumper: Disable View State

När jumperen er sat i, lyser lysdioden, sä snart sensoren registrarer vand.

Når jumperen er sat i, reagerer detektoren ikke længere vedkontakt med vand, men

så snart den/DD.
vand.

Jumper: Super Disable

När jumperen er sat i, sendes der ingen supervisionsmeldinger til alarmcentralen. Det fær er til en længere levetid for batteriet. Sørg for, at supervision er deaktiveret på alarmcentralen, För dette jumper sættes i.

Indkodning

1. Indstil det tradlose alarmanlag Secvest på indlæringsmodus. Se vejledningen til alarmzentralen.
2. Udløs vindalarmens sabotagekontakt for at sende en sabotagedeelse til det tradløse alarmanlæg. Alarmcentralen kvitterer registraringen af detektoren med en dobbelttone. Efter indkodningen skal detektoren ogst tildeles zonotypen: „Teknisk alarm".
3. Kontroller, at detektoren er registreret af dit tradlse alarmanlag, og tilslut derefter detektoren igen.

Dette apparat opfylder kravene i følgende EU-direktiv: 1995/5/EF direktiv om radio- og teleterminaludstyr samtgensidig anerkendelse af udstyretsoverensstemmelse.

Overensstemmelseserklaeringen kan rekvireres hos:

ABUS Security-Center GmbH & Co. KG
D-86444 Affing
GERMANY

www.abus-sc.eu
