MODE D'EMPLOI 82V220 Cramer

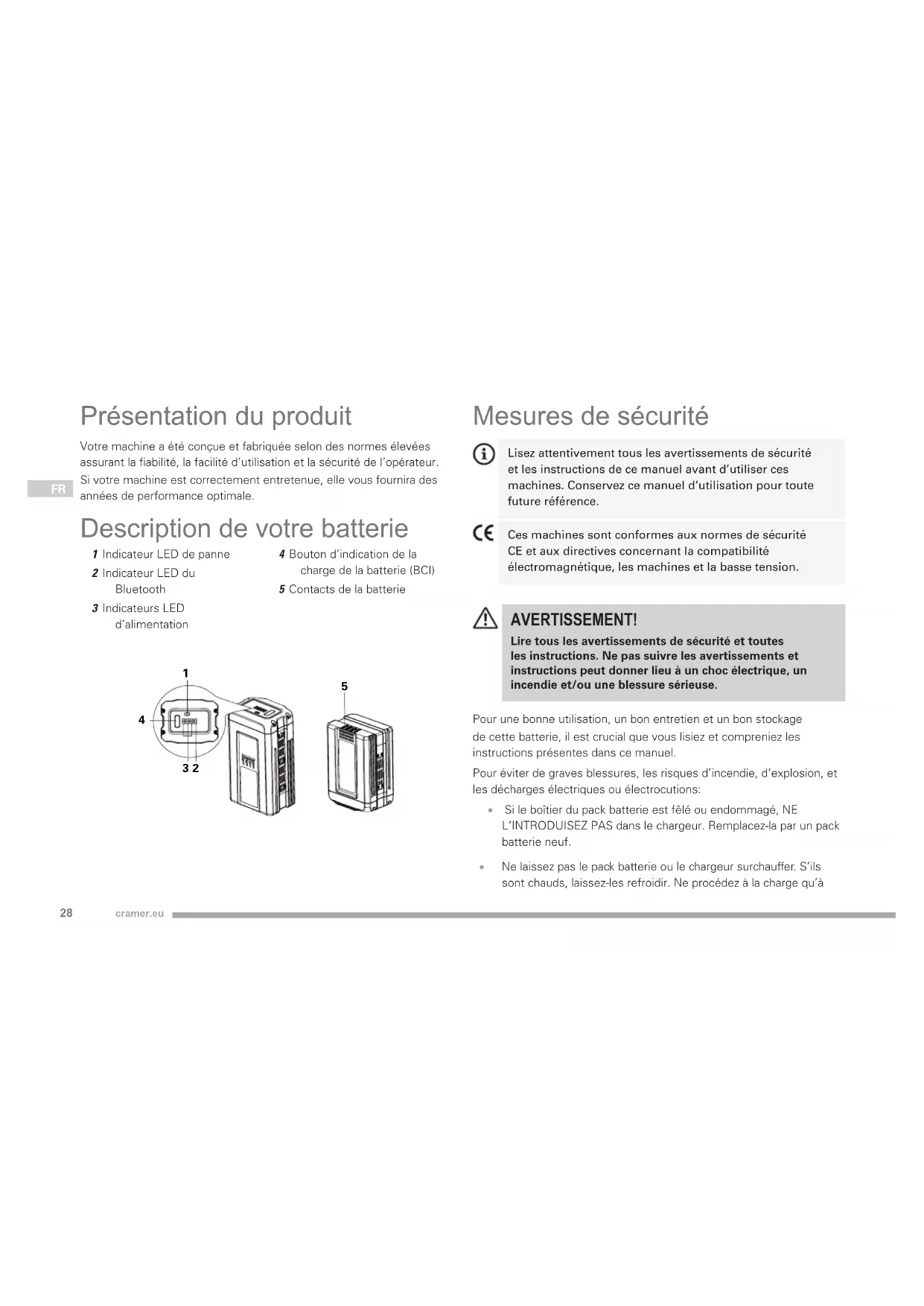

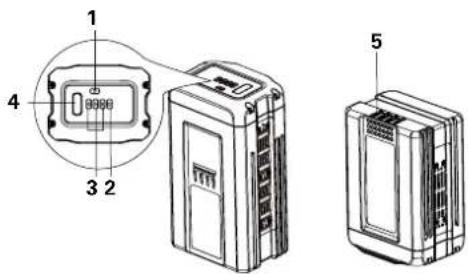

Présentation du produit Votre machine a été conçue et fabriquée selon des normes élevées assurant la fiabilité, la facilité d’utilisation et la sécurité de l’opérateur. Si votre machine est correctement entretenue, elle vous fournira des années de performance optimale. Description de votre batterie 1 Indicateur LED de panne 2 Indicateur LED du Bluetooth 3 Indicateurs LED d’alimentation 4 Bouton d’indication de la charge de la batterie (BCI) 5 Contacts de la batterie Mesures de sécurité Lisez attentivement tous les avertissements de sécurité et les instructions de ce manuel avant d’utiliser ces machines. Conservez ce manuel d’utilisation pour toute future référence. Ces machines sont conformes aux normes de sécurité CE et aux directives concernant la compatibilité électromagnétique, les machines et la basse tension. AVERTISSEMENT! Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Pour une bonne utilisation, un bon entretien et un bon stockage de cette batterie, il est crucial que vous lisiez et compreniez les instructions présentes dans ce manuel. Pour éviter de graves blessures, les risques d’incendie, d’explosion, et les décharges électriques ou électrocutions:

• Si le boîtier du pack batterie est fêlé ou endommagé, NE L’INTRODUISEZ PAS dans le chargeur. Remplacez-la par un pack batterie neuf.

• Ne laissez pas le pack batterie ou le chargeur surchauffer. S’ils sont chauds, laissez-les refroidir. Ne procédez à la charge qu’à

température ambiante.

• Ne mettez pas le pack batterie au soleil ou dans un environnement chaud. Gardez-le à température ambiante.

• Ranger la batterie dans un endroit sec, frais et ombragé. Pendant les périodes de non-utilisation prolongées, rechargez la batterie pendant 2 heures tous les 2 mois.

• Avant utilisation, vérifiez que la tension et le courant de sortie du chargeur de batterie correspondent au pack batterie à charger.

• N’exposez pas la batterie à l’eau ou à l’eau salée, la batterie doit être rangée dans un endroit frais et sec.

• Ne faites subir aucun choc à la batterie, et ne marchez pas dessus.

• Ne soudez pas directement sur la batterie, et ne la perce pas à l’aide de clous ou autres objets pointus.

• Ne démontez pas, n’ouvrez pas et ne lacérez pas la batterie ou les accumulateurs.

• N’exposez pas la batterie ou les accumulateurs à de la chaleur ou à des flammes. Ne rangez pas le produit à la lumière directe du soleil.

• Ne court-circuitez pas une batterie ou un accumulateur. Ne mettez pas la batterie ou les accumulateurs en désordre dans une boîte ou un tiroir, car ils risquent de se court-circuiter les uns les autres ou d’être court-circuités par des objets métalliques.

• Ne retirez pas une batterie ou un accumulateur de son emballage d’origine tant que vous n’en avez pas besoin.

• Ne soumettez pas la batterie ou les accumulateurs à des chocs mécaniques.

• Si un accumulateur/batterie fuit, veillez à ce que le liquide n’entre pas en contact avec la peau ou les yeux. En cas de contact, lavez la zone contaminée avec beaucoup d’eau et consultez un médecin.

• N’utilisez aucun chargeur autre que celui spécifiquement fourni pour être utilisé avec l’équipement. Utilisez le modèle de chargeur spécifié : 82C2 / 82C1G /82C6

• Respectez les marques plus (+) et moins (–) présentes sur les accumulateurs, la batterie et l’équipement, et veillez à correctement les utiliser.

• N’utilisez aucune batterie ni aucun accumulateur non conçu pour être utilisé avec l’équipement.

• N’utilisez pas simultanément des accumulateurs/batteries de fabricants, types, capacités ou tailles différents dans un appareil.

• Maintenez la batterie et les accumulateurs hors de portée des enfants.

• Consultez immédiatement un médecin si un accumulateur ou une batterie a été avalé.

• Achetez toujours la batterie ou l’accumulateur approprié à l’équipement.

• Maintenez la batterie et les accumulateurs propres et secs.

• Essuyez les bornes de la batterie ou des accumulateurs avec un chiffon propre et sec quand ils sont sales.30 cramer.eu

• La batterie et les accumulateurs doivent être rechargés avant utilisation. Utilisez toujours le chargeur approprié et consultez les consignes du fabricant ou de la notice d’utilisation de l’équipement pour connaître les instructions de recharge appropriées.

• Ne laissez pas une batterie en recharge prolongée quand vous ne l’utilisez pas.

• Après toute période de stockage prolongée, il peut être nécessaire de recharger et de décharger plusieurs fois la batterie ou les accumulateurs pour qu’ils atteignent leurs performances optimales.

• Conservez la notice d’utilisation d’origine pour consultation ultérieure.

• Utilisez exclusivement la batterie ou l’accumulateur à l’application pour laquelle il a été conçu.

• Quand cela est possible, retirez la batterie de l’équipement quand vous ne l’utilisez pas.

• Mettez le produit au rebut d’une manière appropriée. Déposez les batteries usagées dans un centre de recyclage ou de collecte local.

• CONSERVEZ CES INSTRUCTIONS - DANGER : POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, SUIVEZ SCRUPULEUSEMENT CES INSTRUCTIONS. Mise au rebut Tri sélectif. Ce produit ne doit pas être jeté avec les déchets ménagers. Lorsque votre produit nécessite un remplacement de votre outil ou si vous ne l’utilisez plus, ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte adéquat. La collecte séparée des produits usés et le conditionnement permettent les matériaux à recycler et réutiliser. Réutilisation des matériaux recyclés aide prévenir la pollution environnementale et réduire la demande pour les matériaux premiers. BatteriesLi-ion Au bout de le leur vie utile, il faut mettre les batteries au rebut avec diligence pour notre environnement.La batterie contient le matériel qui est dangereux à vous et l’environnement. Il doit être écarté et mettre au rebut séparément par une facilité qui accepte les batteries lithium-ion. AVERTISSEMENT! Si le pack batterie se fend ou se casse, avec ou sans fuites, ne le rechargez pas et ne l’utilisez pas. Mettez-le au rebut et remplacez-le par un nouveau pack batterie. NE TENTEZ PAS DE LE RÉPARER ! Pour éviter tout risque de blessures et d’incendie, d’explosion, ou de31 cramer.eu

décharge électrique, et pour éviter toute atteinte l’environnement :

• Recouvrez les bornes de la batterie avec un ruban adhésif épais.

• NE TENTEZ PAS de démonter ou de détruire un quelconque composant de la batterie.

• NE TENTEZ PAS d’ouvrir le pack batterie.

• Si une fuite se produit, l’électrolyte dégagé est corrosif et toxique. NE METTEZ PAS la solution en contact avec vos yeux ou avec votre peau, et ne l’avalez pas.

• NE JETEZ PAS ces batteries avec les ordures ménagères.

• NE LES PLACEZ PAS là où elles pourraient se retrouver à la décharge ou être traitées avec les ordures ménagères.

• Apportez-les à une déchetterie ou à un centre de recyclage agréé. Symbole Les signaux et mots suivants sont destinés à indiquer le niveau de risque associé à cette machine.

SYMBOLE SIGNAL SIGNIFICATION

DANGER Imminence d’un danger qui, si l’on n’y prend garde, peut entraîner la mort ou de graves blessures.

SYMBOLE SIGNAL SIGNIFICATION

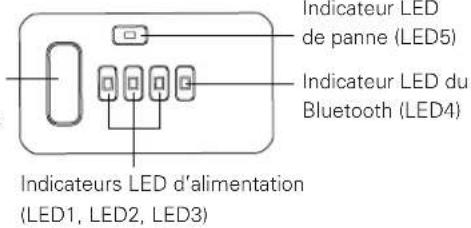

AVERTISSEMENT Situation potentiellement dangereuse qui, si l’on n’y prend garde, peut entraîner la mort ou des blessures graves. ATTENTION Situation potentiellement dangereuse qui, si l’on n’y prend garde, peut entraîner des blessures moyennes ou légères. ATTENTION (Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.. Utilisation Vérication de la charge de la batterie Appuyez sur le bouton de l’indicateur de la charge de la batterie (BCI). Les indicateurs lumineux verts s’allument selon le niveau de charge de la batterie et l’indicateur lumineux bleu indique la fonction Bluetooth. L’indicateur lumineux rouge indique les pannes. Voir le tableau ci- dessous :32 cramer.eu

Bouton d’indication de la charge de la batterie (BCI) Indicateur LED de panne (LED5) Indicateur LED du Bluetooth (LED4) Indicateurs LED d’alimentation (LED1, LED2, LED3) INDICATEURS LED D’ALIMENTATION (INDICATEURS DE LA CHARGE) STATUT DES INDICATEURS LED CHARGE ESTIMÉE COULEUR DE LED LED1, LED2, LED3 toutes allumées > 78% LED1, LED2 allumées ; LED 3 éteinte > 38%, < 78% LED1 allumée ; LED2, LED3 éteintes > 20%, < 38% Vert LED1 clignotante ; LED2, LED3 éteintes > 10%, < 20% LED1, LED2, LED3 éteintes < 10% INDICATEUR LED DU BLUETOOTH (LED BLEUE) LED4 clignotante Fonction Bluetooth activée. Méthode d’activation :

1) Appuyez sur le bouton

activée ; la batterie est en recharge et en décharge. Insérer la batterie dans un produit ou un chargeur active également le Bluetooth. LED4 allumée Connexion Bluetooth à l'application. REMARQUE : Après que vous ayez appuyé sur le bouton BCI, le voyant Bluetooth clignote en bleu pendant 30 s environ. Si la batterie a été connectée à l’application, le voyant bleu reste allumé. En parallèle à l’activation de la batterie, veillez à activer le Bluetooth sur votre smartphone. Si la durée de connexion dépasse 30 s, appuyez à nouveau sur le bouton BCI pour réactiver la batterie et vérifiez que votre smartphone est prêt à la connexion. INDICATEUR LED DE PANNE (LED ROUGE) LED5 éteinte Normal NMode de fonctionnement normal LED5 clignotante ; LED1,

éteintes Panne Température trop élevée ou trop basse. REMARQUE : Si la LED5 clignote, la batterie ne fonctionnera pas.33 cramer.eu

Attendez que la température de la batterie redevienne normale. Connecter votre batterie à l’application GreenFleet L’application est conçue pour vous apporter une valeur supplémentaire en tant qu’utilisateur. Téléchargez l’application et explorez comment GreenFleet peut vous aider à mieux organiser et accroître l’efficacité de votre travail. L’application est régie par des modalités distinctes, consultables sur l’application mobile. Téléchargez l’application sur : IOS Android Entretien AVERTISSEMENT! Ne laissez jamais du liquide de frein, de l’essence, des produits à base de pétrole, des huiles pénétrantes, etc entrer en contact avec les éléments en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, détériorer ou détruire le plastique. AVERTISSEMENT! N’essayez pas de modier votre outil ou d’ajouter des accessoires dont l’utilisation n’est pas recommandée. De telles transformations ou modications relèvent de l’utilisation abusive et risquent de créer des situations dangereuses pouvant entraîner des blessures corporelles graves. Rangement Ne placez pas la batterie au soleil ni dans un environnement chaud ou froid. Maintenez-la à la température normale d’une pièce dans un environnement sec. Lors des périodes d’inutilisation prolongées d’au moins 2 mois de la batterie, rangez-la dans un environnement à la température d’une pièce. Rechargez à moitié la batterie avant de la ranger et rechargez-la pendant 2 heures tous les 2 mois.34 cramer.eu

Dépannage PROBLÈME CAUSE POSSIBLE SOLUTION La charge de la batterie est réduite après plus d’un mois de non- utilisation. La batterie a effectué sa maintenance automatique pour prolonger sa durée de vie. Rechargez complètement la batterie avant de l’utiliser. La LED de la batterie clignote en rouge. La batterie est à une température trop élevée ou trop basse. Attendez que la batterie atteigne une température normale. Déplacez la batterie dans un environnement où la température de l’air est supérieure à 5 °C (41°F) ou inférieure à 52 °C (125,6 °F). Données Techniques

Modèle 82V220 Batterie 72V 3Ah, 216Wh, 82V Maxi Tension par élément 3.6V

Nombre d’éléments 20 Durée de charge 45 min. (utilisez le Chargeur 82C2 / 82C1G) Puissance de sortie RF - 8,01 dBm Bande de fréquences RF 2402,0 - 2480,0 MHz Modèle 82V430 Batterie 72V 6Ah, 432Wh, 82V Maxi Tension par élément 3.6V Nombre d’éléments 40 Durée de charge 90 min. (utilisez le Chargeur 82C2 / 82C1G) Puissance de sortie RF - 8,01 dBm Bande de fréquences RF 2402,0 - 2480,0 MHz35 cramer.eu
