BEDIENUNGSANLEITUNG 82V220 Cramer

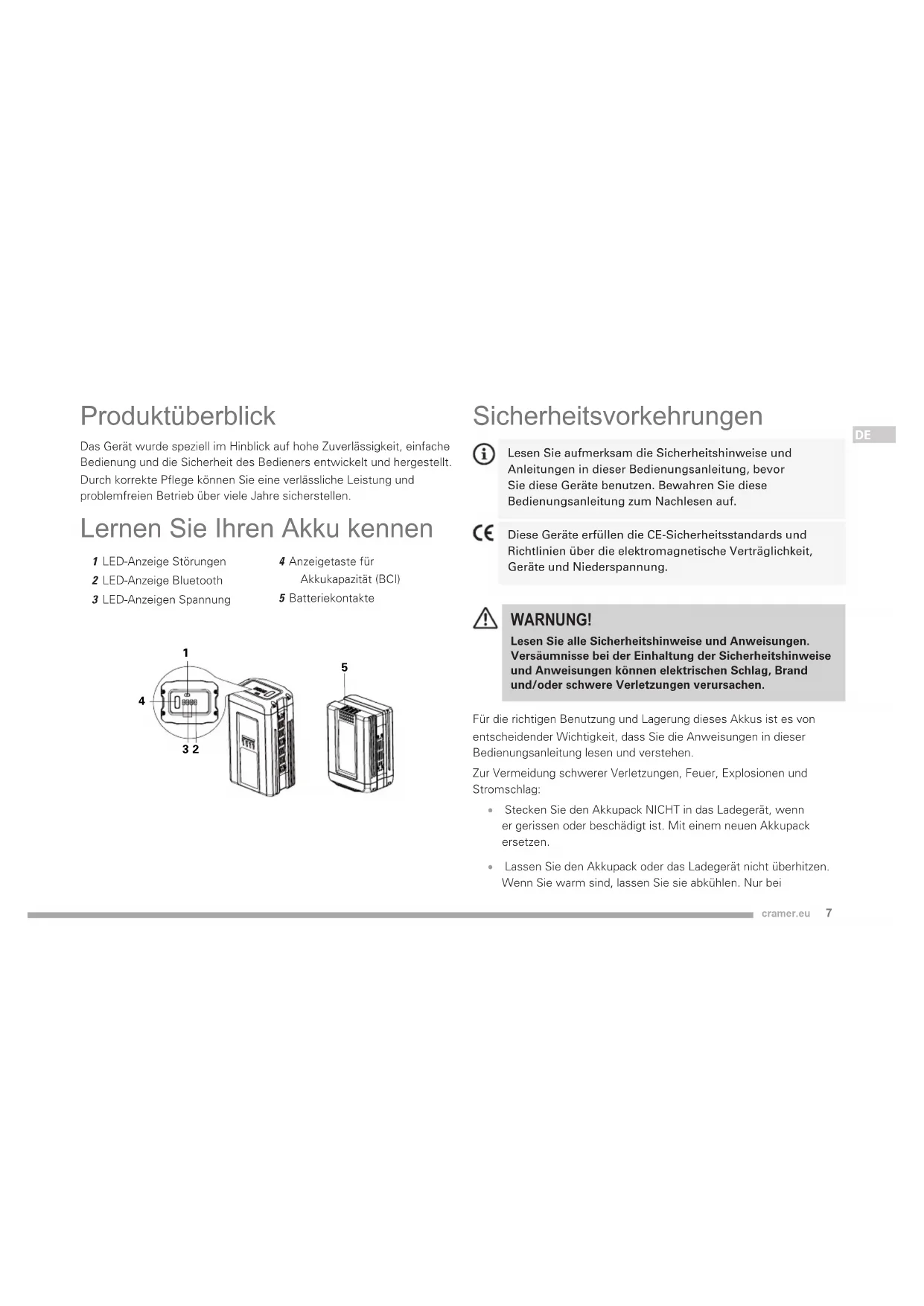

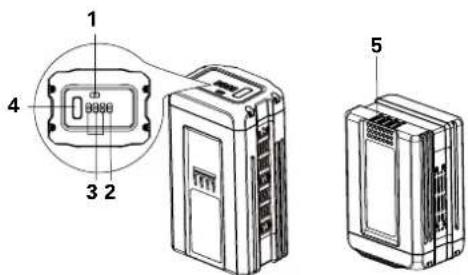

Produktüberblick Das Gerät wurde speziell im Hinblick auf hohe Zuverlässigkeit, einfache Bedienung und die Sicherheit des Bedieners entwickelt und hergestellt. Durch korrekte Pflege können Sie eine verlässliche Leistung und problemfreien Betrieb über viele Jahre sicherstellen. Lernen Sie Ihren Akku kennen 1 LED-Anzeige Störungen 2 LED-Anzeige Bluetooth 3 LED-Anzeigen Spannung 4 Anzeigetaste für Akkukapazität (BCI) 5 Batteriekontakte

Sicherheitsvorkehrungen Lesen Sie aufmerksam die Sicherheitshinweise und Anleitungen in dieser Bedienungsanleitung, bevor Sie diese Geräte benutzen. Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf. Diese Geräte erfüllen die CE-Sicherheitsstandards und Richtlinien über die elektromagnetische Verträglichkeit, Geräte und Niederspannung. WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Für die richtigen Benutzung und Lagerung dieses Akkus ist es von entscheidender Wichtigkeit, dass Sie die Anweisungen in dieser Bedienungsanleitung lesen und verstehen. Zur Vermeidung schwerer Verletzungen, Feuer, Explosionen und Stromschlag:

• Stecken Sie den Akkupack NICHT in das Ladegerät, wenn er gerissen oder beschädigt ist. Mit einem neuen Akkupack ersetzen.

• Lassen Sie den Akkupack oder das Ladegerät nicht überhitzen. Wenn Sie warm sind, lassen Sie sie abkühlen. Nur bei8 cramer.eu

• Setzen Sie den Akkupack nicht der Sonne oder warmer Umgebung aus. Bei normaler Zimmertemperatur halten.

• Akku vor Sonneneinstrahlung geschützt, kühl und trocken aufbewahren, falls er längere Zeit nicht geladen wird. Akku alle 2 Monate 2 Stunden lang laden.

• Setzen Sie den Akku nicht Wasser oder Salzwasser aus, der Akku sollte an einem kühlen und trockenen Ort aufbewahrt werden.

• Verbinden Sie den positiven und den negativen Anschluss des Akkus nicht mit einem Metallgegenstand.

• Stoßen oder schlagen Sie den Akku nicht, oder stellen sich darauf.

• Löten Sie nichts an den Akku oder durchbohren den Akku mit Nägeln oder anderem spitzen Werkzeug.

• Zellen oder Akkupack nicht zerlegen, öffnen oder schreddern.

• Zellen oder Akkupack nicht in die Nähe von Hitze oder Feuer bringen. Nicht in direkter Sonneneinstrahlung lagern.

• Zellen oder Akkupack nicht kurzschließen. Zellen oder Akkupack nicht willkürlich in einer Schachtel oder einer Schublade aufbewahren, wo sie sich gegenseitig kurzschließen oder von anderen Metallgegenständen kurzgeschlossen werden können.

• Zellen oder Akku nicht aus dem für den Gebrauch erforderlichen vorgesehenen Akkupackgehäuse herausnehmen.

• Zellen oder Akkupack keinen mechanischen Belastungen aussetzen.

• Sollte eine Zelle auslaufen, darf die Flüssigkeit nicht mit Haut oder Augen in Berührung kommen. Bei Berührung mit der Flüssigkeit ist die betroffene Stelle mit viel Wasser zu spülen und ein Arzt aufzusuchen.

• Verwenden Sie lediglich das speziell für den Gebrauch mit dem Gerät vorgesehene Ladegerät. Bitte verwenden Sie das genannte Ladegerätemodell: 82C2 / 82C1G / 82C6

• Beachten Sie die Plus- (+) und Minuszeichen (–) auf den Zellen, dem Akku und dem Gerät und vergewissern Sie sich, dass der Akku richtig eingesetzt wird.

• Verwenden Sie keine Zellen oder Akkupacks, die nicht für das Gerät entwickelt wurden.

• Mischen Sie in einem Gerät keine Zellen unterschiedlicher Hersteller, Kapazitäten, Größen oder Typen.

• Zellen und Akkupacks dürfen nicht in die Hände von Kindern gelangen.

• Bei Verschlucken einer Zelle oder eines Akkupacks ist unverzüglich ein Arzt aufzusuchen.

• Kaufen Sie immer die richtigen Zellen oder Akkus für das Gerät.

• Halten Sie Zellen und Akkupacks sauber und trocken.

• Verschmutzte Klemmen von Zellen oder Akkupacks sind mit einem sauberen trockenen Lappen zu reinigen.

• Zellen und Akkupacks müssen vor Gebrauch aufgeladen werden. Verwenden Sie immer das richtige Ladegerät und richten Sie sich nach den Ladeanweisungen des Herstellers oder der9 cramer.eu

• Lassen Sie einen Akkupack bei Nichtgebrauch nicht längere Zeit im Ladegerät.

• Nach längerer Lagerung kann es erforderlich sein, die Zellen oder den Akkupack mehrmals aufzuladen und zu entladen, bis die Höchstleistung wieder erreicht wird.

• Bewahren Sie die Original-Produktunterlagen zum späteren Nachschlagen auf.

• Verwenden Sie die Zelle oder den Akkupack nur in dem vorgesehenen Gerät.

• Nehmen Sie den Akkupack, sofern möglich, aus dem Gerät, wenn dieses nicht verwendet wird.

• Entsorgen Sie den Akku fachgerecht. Geben Sie Altbatterien bei der entsprechenden Sammel- oder Recyclingstelle Ihrer Gemeinde ab.

• HEBEN SIE DIESE ANWEISUNGEN AUF - GEFAHR: BEFOLGEN SIE DIESE ANWEISUNGEN, UM DIE GEFAHR VON FEUER ODER STROMSCHLAG ZU VERRINGERN. Entsorgung Getrennte Sammlung Dieses Produkt darf nicht im normalen Hausmüll entsorgt werden. Wenn Sie eines Tages erfahren, dass Ihr Werkzeug ersetzt werden muss oder es nicht weiter von Nutzen für Sie ist, entsorgen Sie es nicht im Hausabfall. Führen Sie dieses Produkt einer getrennten Sammlung zu. Die getrennte Sammlung gebrauchter Produkte und Verpackungen erlaubt die Wiederverwertung von Materialien. Die Wiederverwendung von Materialien hilft Umweltverschmutzung zu verhindern und reduziert den Bedarf an Rohmaterialien. BatteriesLi-ion At the end of their useful life, discard batteries with due care for our environment. The battery contains material which is hazardous to you and the environment. It must be removed and disposed of separately at a facility that accepts lithium-ion batteries. WARNUNG! Wenn der Akkupack reißt oder zerbricht, mit oder ohne Leckage, laden Sie ihn nicht auf und benutzen ihn nicht. Entsorgen Sie es und ersetzen es mit einem neuen Akkupack. VERSUCHEN SIE NICHT IHN ZU REPARIEREN! Zur Vermeidung von Feuer, Explosion oder Stromschlag und10 cramer.eu

• Decken Sie die Kontakte des Akkus mit dickem Klebeband ab.

• Versuchen Sie NICHT Teile des Akkupacks zu entfernen oder zu zerstören.

• Versuchen Sie NICHT den Akkupack zu öffnen.

• Wenn ein Leck auftritt, können die austretenden Elektrolyte ätzend und giftig sein. Lassen Sie die Lösung NICHT in Ihre Augen oder auf Ihre Haut gelangen und schlucken Sie sie nicht.

• Geben Sie diese Akkus NICHT in den normalen Haushaltsabfall.

• NICHT dort platzieren, wo sie in eine Mülldeponie oder die Entsorgung von Haushaltsabfall gelangen können.

• Bringen Sie sie zu einem zugelassenen Recycling- oder Entsorgungscenter. Símbolo Die folgenden Signalwörter und bedeu- tungen sollen den mit diesem Produkt verbundenen Risikograd veranschaulichen.

SÍMBOLO SIGNAL BEDEUTUNG

GEFAHR IBezeichnet eine unmittelbare Gefahrensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verl-etzungen führen kann. WARNUNG Bezeichnet eine mögliche Gefah- rensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verl-etzungen führen kann. ACHTUNG Bezeichnet eine mögliche Gefah- rensituation, die, falls sie nicht vermieden wird, zu kleineren und mittleren Verletzungen führen kann. ACHTUNG (ohne Sicherheitswarnsymbol) Bezeichnet eine Situation, die zu Sachschaden führen kann. Inbetriebnahme Überprüfen Der Akkukapazität Drücken Sie die Akkukapazitätstaste. Die grüne Leuchte zeigt die Akkukapazität und die blaue Leuchte die Bluetooth-Funktion an. Die rote Anzeigelampe leuchtet bei Störungen. Siehe Tabelle unten:11 cramer.eu

Anzeigetaste für Akkukapazität (BCI) LED-Anzeige Störungen (LED5) LED-Anzeige Bluetooth (LED4) LED-Anzeigen Spannung (LED1, LED2, LED3) LED-ANZEIGEN SPANNUNG (KAPAZITÄTSANZEIGEN) STATUS LED-ANZEIGE UNGEFÄHRE KAPAZITÄT LED- FARBE LED1, LED2, LED3 Alle Ein > 78% LED1, LED2 Ein; LED 3 Aus > 38%, < 78% LED1 Ein; LED2, LED3 Aus > 20%, < 38% Grün LED1 Blinkt; LED2, LED3 Aus > 10%, < 20% LED1, LED2, LED3 Aus < 10% BLUETOOTH LED INDICATOR (BLAUE LED) LED4 Blinkt Bluetooth-Funktion ist aktiviert Aktivierungsverfahren:

1) BCI-Taste drücken

2) Kommunikation aktiviert:

Akkupack lädt und entlädt. Beim Einlegen des Akkus in ein Produkt oder ein Ladegerät wird die Bluetooth-Funktion ebenfalls aktiviert. LED4 Ein Bluetoothverbindung zur APP ANMERKUNG: Nach dem Drücken der BCI-Taste blinkt die blaue Bluetooth-LED etwa 30 Sekunden lang. Bei Verbindung des Akkupacks mit der App leuchtet die blaue LED dauerhaft. Vergewissern Sie sich, dass die Bluetooth-Funktion sowohl auf dem Akku als auch auf Ihrem Smartphone aktiviert ist. Falls die Verbindungszeit 30 Sekunden überschreitet, drücken Sie erneut die BCI-Taste, um den Akku wieder zu aktivieren, und sorgen Sie dafür, dass das Smartphone zum Verbindungsaufbau bereit ist. LED-ANZEIGE STÖRUNGEN (ROTE LED) LED5 Aus Normal Normaler Betriebsmodus LED5 Blinkt; LED1, LED2, LED3, LED4 Aus Störung Zu hohe oder zu niedrige Temperatur ANMERKUNG: Falls die LED5 blinkt, geht der Akkupack außer Betrieb. Es muss gewartet werden, bis die Temperatur des Akkupacks wieder im normalen Bereich liegt.12 cramer.eu

Verbindung Ihres Akkus mit der GreenFleet-App Die App wurde entwickelt, um Ihnen als Nutzer einen Mehrwert zu bieten. Laden Sie die App herunter und entdecken Sie, wie GreenFleet Ihnen zu besserer Struktur und Effizienz bei Ihrer Arbeit verhelfen kann. Für die APP gelten separate Geschäftsbedingungen, die über die mobile Anwendung zum aufgerufen werden können. Laden Sie die App herunter von: IOS Android Wartung Und Pege WARNUNG! Lassen Sie niemals Bremsüssigkeit, Benzin, Produkte auf Petroleumbasis, eindringende Öle usw. mit den Kunststoffelementen in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können. WARNUNG! Zur Vermeidung von schweren Verletzungen müssenm Sie vor der Reinigung oder jeder anderen Wartungsoperation stets den Akku aus dem Gerät entfernen. Aufbewahrung Setzen Sie den Akkupack keiner Sonneneinstrahlung und keiner warmen oder kalten Umgebung aus. Bewahren Sie ihn trocken bei Raumtemperatur auf. Falls Sie den Akku länger als 2 Monate nicht verwenden, lagern Sie ihn bei Raumtemperatur. Laden Sie den Akku vor der Lagerung zur Hälfte und dann alle 2 Monate 2 Stunden lang auf. Fehlerbehebung PROBLEM

URSACHE LÖSUNG Die Ladung des Akkupacks hat sich nach über einem Monat Nichtgebrauch verringert. Der Akkupack hat zur Verlängerung seiner Lebensdauer eine automatische Selbstwartung durchgeführt. Akkupack vor Gebrauch vollständig aufladen. Die LED des Akkupacks blinkt rot. Die Temperatur des Akkupacks ist zu hoch oder zu niedrig. Sorgen Sie für normale Temperaturverhältnisse. Die Umgebungstemperatur des Akkupacks muss zwischen 5 °C (41°F) und 52 °C (125,6 °F) liegen.13 cramer.eu

Technische Daten EIGENSCHAFT WERT Modell 82V220 Batterie 72V 3Ah, 216Wh, 82V Maxi Spannung pro Zelle 3.6V Anzahl der Zellen 20 Ladezeit 45 Min. (Benutzen Sie Ladegerät 82C2 / 82C1G) RF output power - 8,01 dBm RF frequency range 2402 - 2480 MHz Modell 82V430 Batterie 72V 6Ah, 432Wh, 82V Maxi Spannung pro Zelle 3.6V Anzahl der Zellen 40 Ladezeit 90 Min. (Benutzen Sie Ladegerät 82C2 / 82C1G) RF output power - 8,01 dBm RF frequency range 2402 - 2480 MHz14 cramer.eu
