OA5105 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements réflex (sans contact)
Marque	IFM
Modèle	OA5105
Portée	Jusqu'à 80 mm avec réflecteur nid d'abeille
Tension d'alimentation	10-30 V DC
Consommation électrique	Inférieure à 50 mA
Indicateurs LED	Verte (alimentation), Rouge (réception), Jaune (sortie)
Fonctions de réglage	Sensibilité, fonction de sortie, temporisation
Sortie de commutation	NPN/PNP (selon configuration)
Raccordement électrique	Câble ou connecteur M12 (typique)
Température de fonctionnement	-25 à +70 °C
Indice de protection	IP67
Matériau du boîtier	Acier inoxydable (estimation)
Poids	Environ 50 g
Dimensions	Environ Ø30 x 60 mm
Entretien et nettoyage	Nettoyer régulièrement les lentilles avec un chiffon doux
Sécurité	Débrancher l'alimentation avant raccordement ; utiliser un fusible miniature selon fiche technique
Pièces détachées et réparabilité	Réflecteur nid d'abeille disponible ; pas de pièces détachées internes
Informations générales	Notice disponible sur notice-facile.com en PDF

FOIRE AUX QUESTIONS - OA5105 IFM

Quelle est la portée de détection du IFM OA5105 ?

La portée est jusqu'à 80 mm avec un réflecteur «nid d'abeille» ou une bande adhésive réflex. Vérifiez l'étiquette pour la valeur exacte.

Comment raccorder le détecteur IFM OA5105 ?

Mettez l'installation hors tension. Raccordez strictement selon les indications de l'étiquette. Insérez un fusible miniature si spécifié. Après un court-circuit, vérifiez le bon fonctionnement.

Que signifient les LED sur le détecteur ?

LED verte allumée = tension d'alimentation OK. LED rouges allumées = réception de lumière (pas d'objet). LED rouges clignotent = encrassement des lentilles ou mauvais réglage. LED jaune allumée = sortie commutée.

Comment régler la sensibilité du détecteur ?

Utilisez le sélecteur 3 pour choisir le mode de temporisation. Le réglage de la sensibilité s'effectue via les sélecteurs S1 et les fonctions de retard (front montant/descendant) comme décrit dans la notice.

Comment nettoyer le détecteur IFM OA5105 ?

Nettoyez régulièrement les lentilles avec un chiffon doux et sec pour éviter l'encrassement qui perturbe la détection.

Quelle est la tension d'alimentation requise pour le OA5105 ?

La tension d'alimentation est généralement de 10 à 30 V DC. Vérifiez l'étiquette pour les spécifications exactes.

Comment régler la temporisation (delay) ?

Avec le sélecteur 3, choisissez le mode a ou b. Utilisez S1 pour définir le front (montant/descendant) et la temporisation t. Une impulsion pendant t réinitialise la temporisation.

Que faire si les LED rouges clignotent ?

Les LED rouges clignotent en cas de détérioration de la réception (lentilles encrassées, mauvais alignement). Nettoyez les lentilles et réalignez le détecteur avec le réflecteur. La sortie diagnostique émet un signal de 5 Hz.

Le détecteur fonctionne-t-il sans réflecteur ?

Non, le OA5105 est un capteur réflex qui nécessite un réflecteur (nid d'abeille ou bande adhésive) pour fonctionner. Sans réflecteur, il ne peut pas détecter d'objets.

Où télécharger la notice du IFM OA5105 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction par email.

MODE D'EMPLOI OA5105 IFM

Montageanleitung Installation Instructions Notice de Montage

efector200

Fonctionnement et caractéristiques

En liaison avec un reflecteur «nid d'abeille» ou une bande adhésive réflex ce système réflex déetecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée: voir l'etiquette (valeur sur un reflecteur «nid d'abeille» 80mm

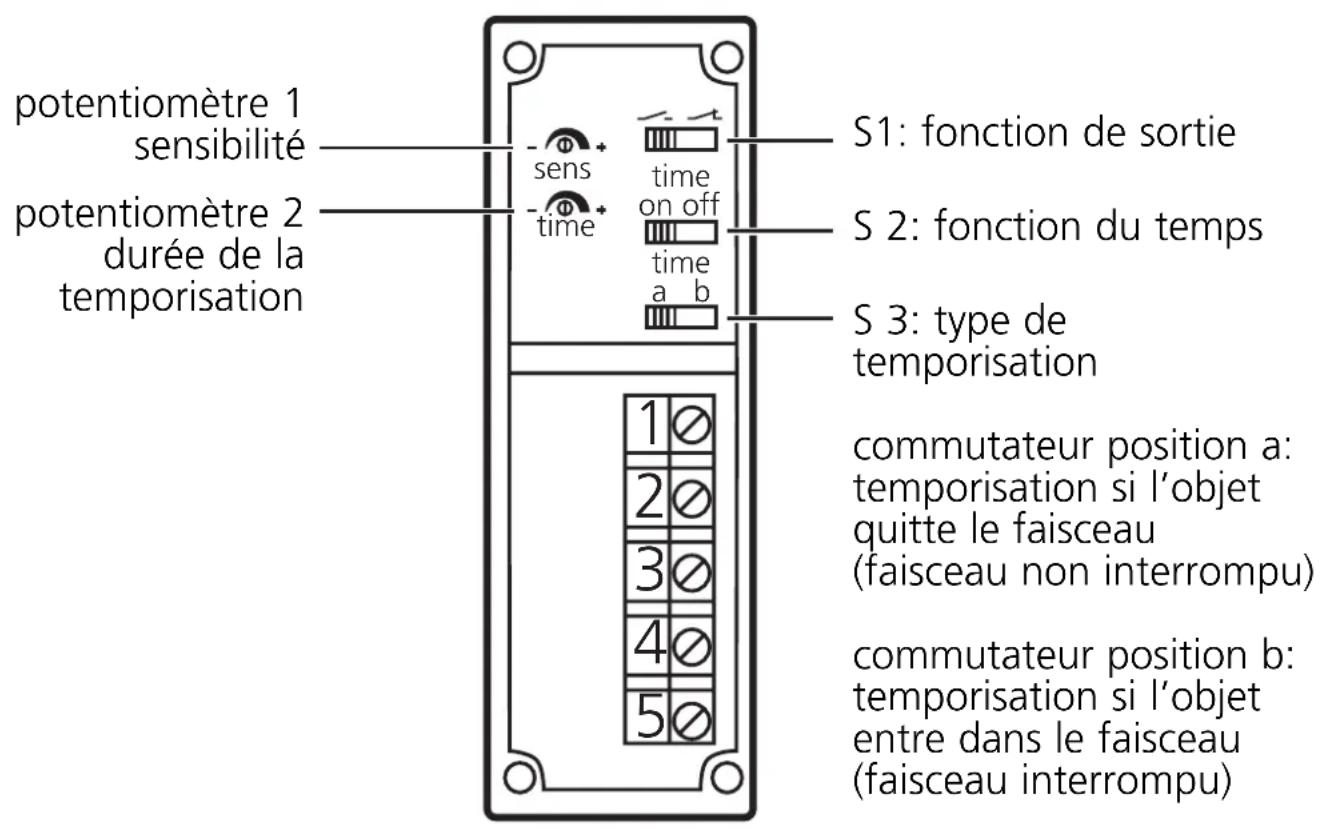

Eléments de service et d'indication

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

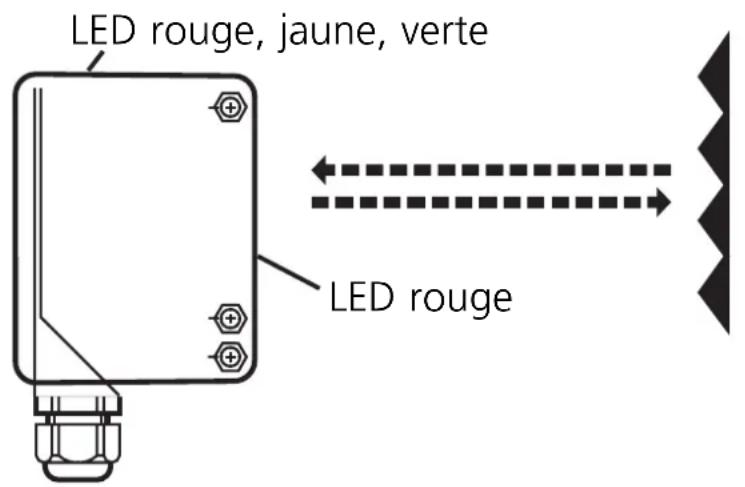

Fixer le reflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation.

Suivant le raccordement électrique la cellule réflex peut être orienté précisé à l'aide de la LED:

• Les LED rouges sont allumées en cas d'alignement précis.
• Elle clignotent en cas de mauvais alignment.
• Portée optimale seulement avec orientation précise.

Réglage

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

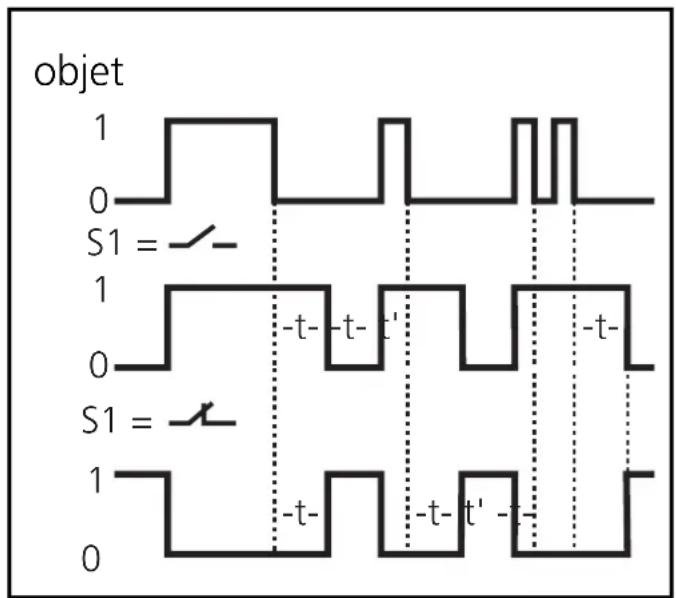

Sélecteur 3 = a:

Le signal «pas d'objet» présente est passé à la sortie de commutation avec un retard.

Si S1 = la sortie déclenché après le front descendant +t.
Si S1 = la partie enclenché après le front descendant +t.

Une impulsion pendant le temps t initiaise de nouveau la fonction de temporisation.

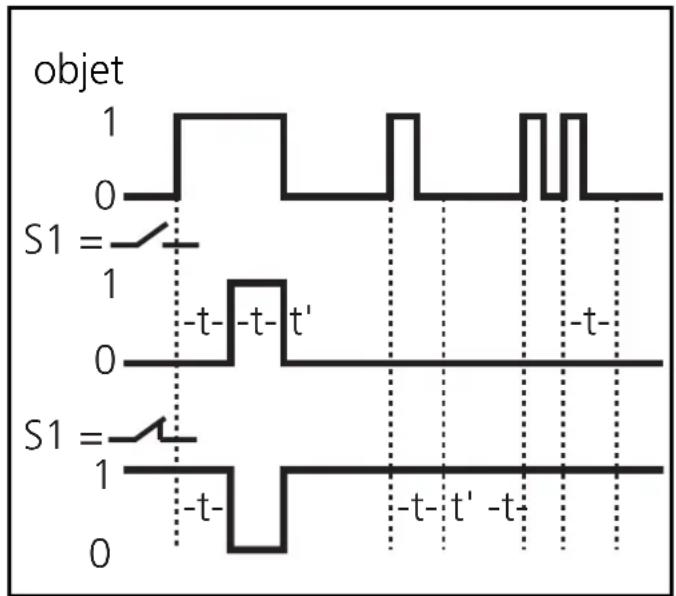

Sélecteur 3 = b ..

Le signal «objet présente» est passé à la sortie de commutation avec un retard.

• Si S1 = la sortie enclenché après le front montant +t.
  Si S1 = la sortie déclenché après le front montant +t.

Une impulsion pendant le temps t initiaise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED verte est allumée = tension d'alimentation o.k.
• LED rouges sont allumées = réception de lumière (pas d'objet entre la cellule et le reflecteur).
• LED rouges clignotent = détérioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

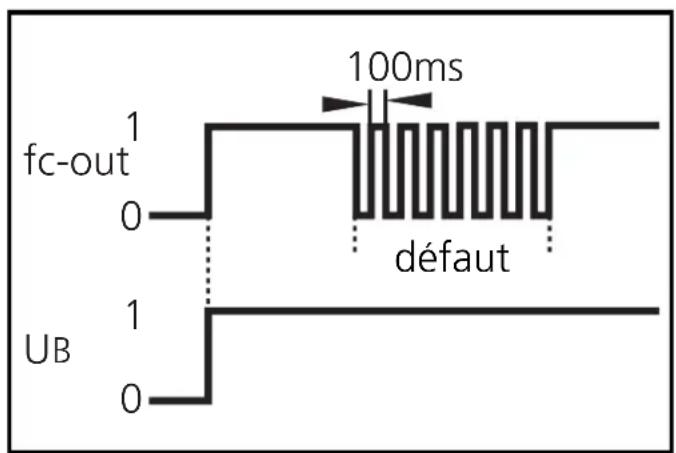

La sortie diagnostique indique une mauvaise détction de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détction de l'objet est de nouveau sure, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
