OA5105 - Bewegungsmelder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Reflexionslichttaster (berührungslos)
Marke	IFM
Modell	OA5105
Reichweite	Bis 80 mm mit Wabenreflektor
Versorgungsspannung	10-30 V DC
Stromaufnahme	Weniger als 50 mA
LED-Anzeigen	Grün (Spannung), Rot (Empfang), Gelb (Ausgang)
Einstellfunktionen	Empfindlichkeit, Ausgangsfunktion, Verzögerung
Schaltausgang	NPN/PNP (je nach Konfiguration)
Elektrischer Anschluss	Kabel oder M12-Stecker (typisch)
Betriebstemperatur	-25 bis +70 °C
Schutzart	IP67
Gehäusematerial	Edelstahl (Schätzung)
Gewicht	Ca. 50 g
Abmessungen	Ca. Ø30 x 60 mm
Wartung und Reinigung	Linsen regelmäßig mit einem weichen Tuch reinigen
Sicherheit	Vor Anschluss Stromversorgung trennen; Miniatur-Sicherung gemäß Datenblatt verwenden
Ersatzteile und Reparierbarkeit	Wabenreflektor verfügbar; keine internen Ersatzteile
Allgemeine Informationen	Anleitung auf notice-facile.com als PDF verfügbar

Häufig gestellte Fragen - OA5105 IFM

Wie groß ist die Reichweite des IFM OA5105?

Die Reichweite beträgt bis zu 80 mm mit einem Wabenreflektor oder einer Reflexklebeband. Überprüfen Sie das Etikett für den genauen Wert.

Wie schließe ich den IFM OA5105 an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie streng nach den Angaben auf dem Etikett an. Setzen Sie eine Miniatur-Sicherung ein, falls angegeben. Nach einem Kurzschluss die Funktion überprüfen.

Was bedeuten die LEDs am Detektor?

Grüne LED leuchtet = Versorgungsspannung OK. Rote LED leuchtet = Lichtempfang (kein Objekt). Rote LED blinkt = Verschmutzung der Linsen oder falsche Einstellung. Gelbe LED leuchtet = Ausgang geschaltet.

Wie stelle ich die Empfindlichkeit des Detektors ein?

Verwenden Sie den Schalter 3, um den Verzögerungsmodus zu wählen. Die Empfindlichkeitseinstellung erfolgt über die Schalter S1 und die Verzögerungsfunktionen (steigende/fallende Flanke) wie in der Anleitung beschrieben.

Wie reinige ich den IFM OA5105?

Reinigen Sie die Linsen regelmäßig mit einem weichen, trockenen Tuch, um Verschmutzungen zu vermeiden, die die Erkennung beeinträchtigen.

Welche Versorgungsspannung benötigt der OA5105?

Die Versorgungsspannung beträgt in der Regel 10 bis 30 V DC. Überprüfen Sie das Etikett für die genauen Spezifikationen.

Wie stelle ich die Verzögerung (Delay) ein?

Wählen Sie mit Schalter 3 den Modus a oder b. Verwenden Sie S1, um die Flanke (steigend/fallend) und die Verzögerung t festzulegen. Ein Impuls innerhalb von t setzt die Verzögerung zurück.

Was tun, wenn die roten LEDs blinken?

Die roten LEDs blinken bei verschlechtertem Empfang (verschmutzte Linsen, falsche Ausrichtung). Reinigen Sie die Linsen und richten Sie den Detektor auf den Reflektor aus. Der Diagnoseausgang gibt ein 5-Hz-Signal aus.

Funktioniert der Detektor ohne Reflektor?

Nein, der OA5105 ist ein Reflexionslichttaster, der einen Reflektor (Waben- oder Klebeband) benötigt. Ohne Reflektor kann er keine Objekte erkennen.

Wo kann ich die Anleitung für den IFM OA5105 herunterladen?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können sie direkt herunterladen oder eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG OA5105 IFM

Reflexlichtschranke Retro-reflective sensor Système réflex

OA

Bestimmungsgemäß Verwendung

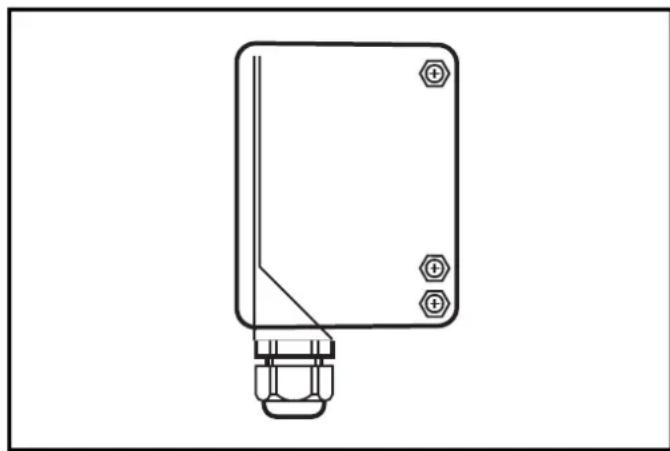

Die Lichtschranke erfaßt in Verbindung mit Tripelspiegel oder Reflexfolie berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite ("range"): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit 80mm ).

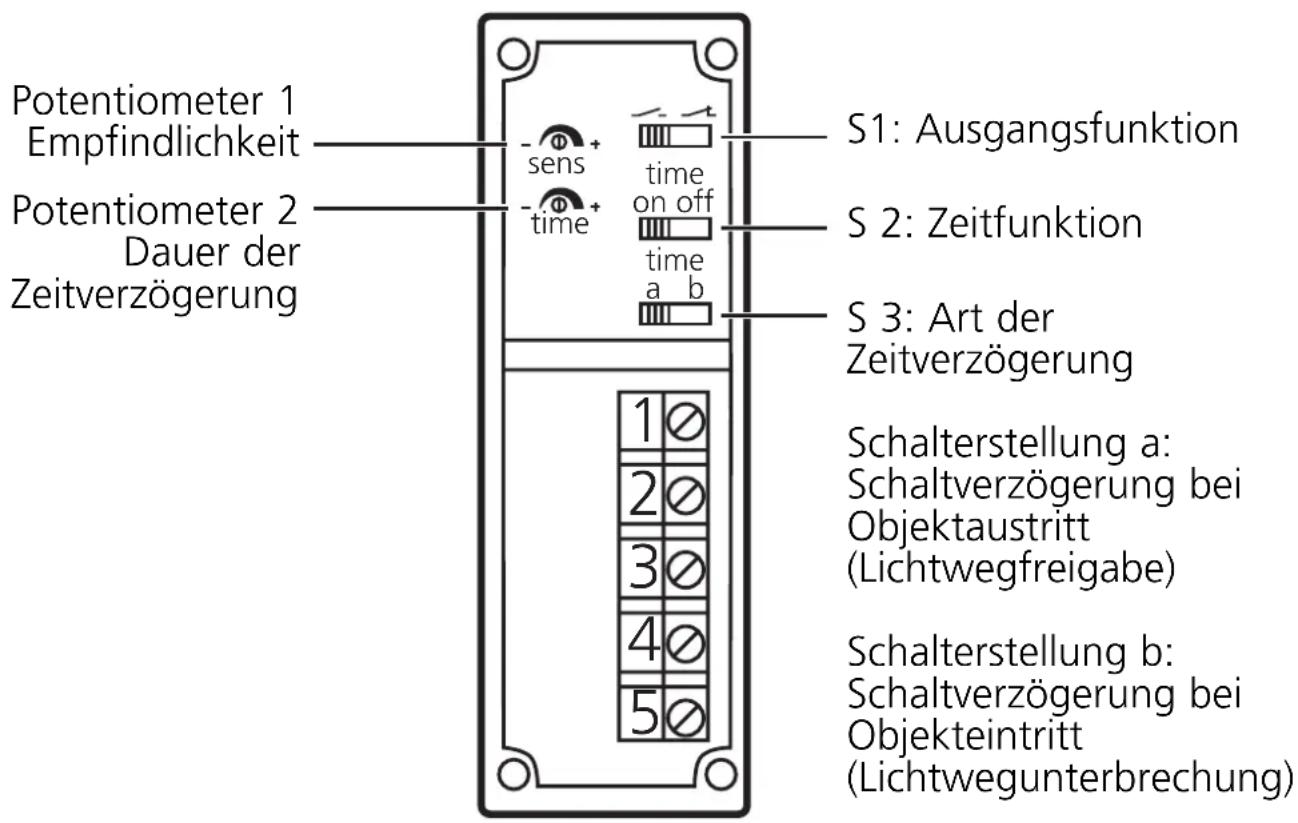

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

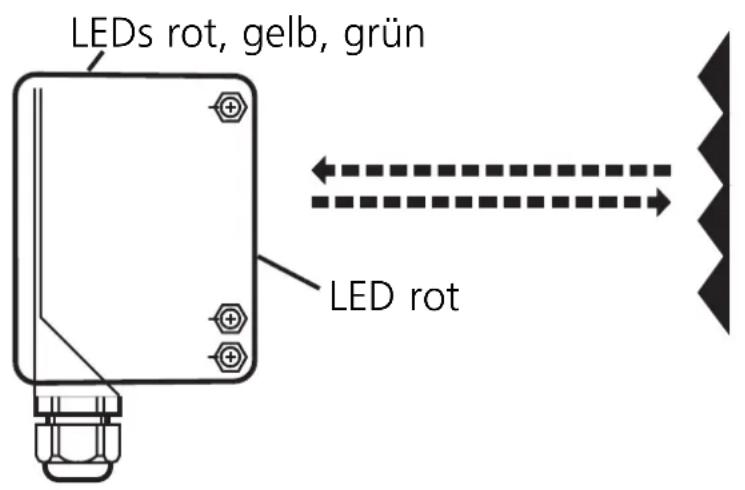

Befestigen Sie Tripelspiegel oder Reflexfolien. Richten Sie die Reflexlichtschanke darauf auf aus und befestigen Sie sie mit Hilfe einer Montagehalterung.

Nach dem elektrischen Anschluß können Sie das Gerät mit Hilfe der LED-Anzeige genau ausrichten:

Die roten LEDs leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Reichweite nur bei genauer Ausrichtung.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzögerung ein.

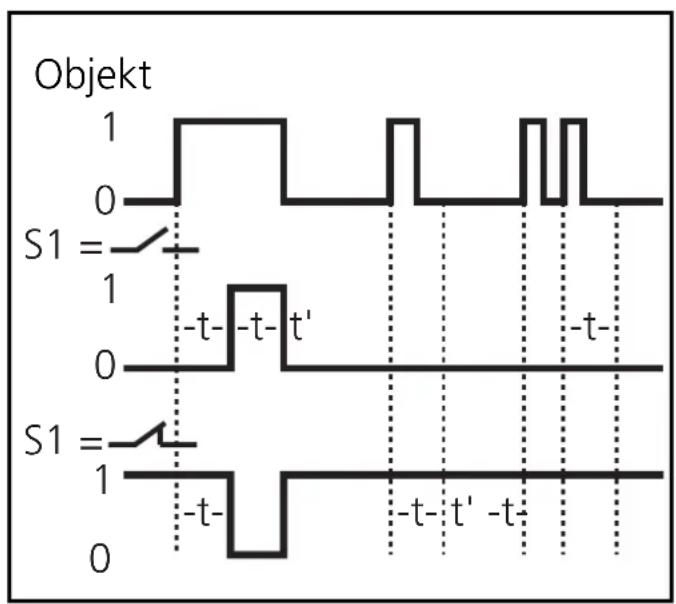

Schalter 3 = a

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.
• Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitstufe erneut anlaufen.

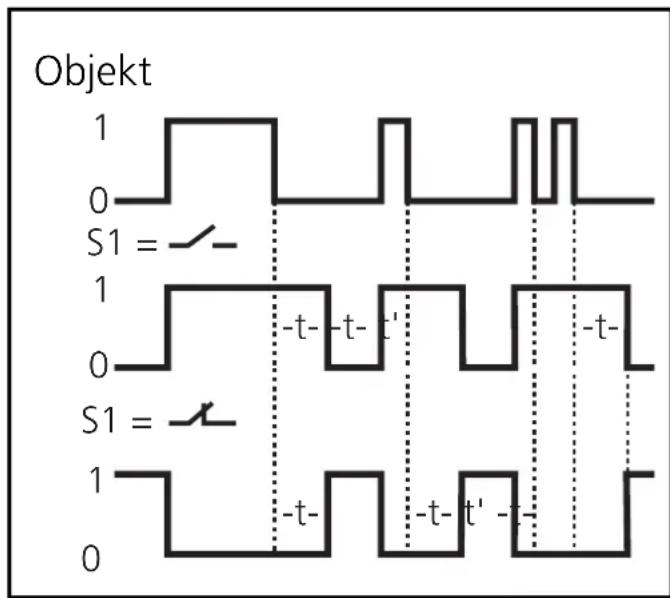

Schalter 3 = b ..

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang Ein nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigenden Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitstufe erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

• LED grün leucht = Versorgungsspannung o.k.
• LEDs rot leuchten = Lichtempfang (kein Objekt zwischen Gerät und Reflektor).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

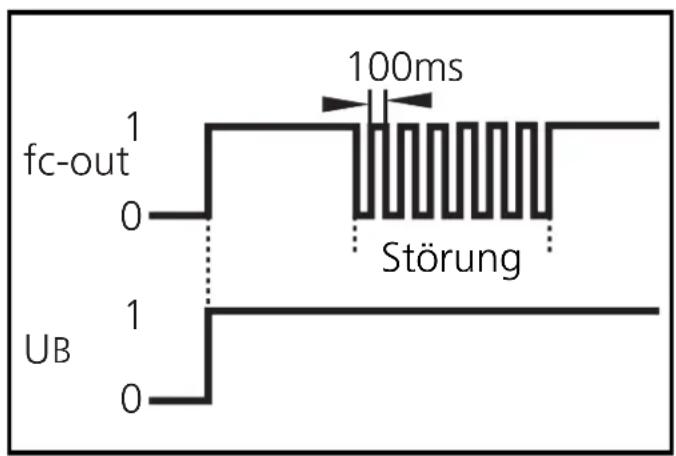

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzen der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
