Elevate 4 - Haut-parleur ALESIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring active
Marque	Alesis
Modèle	Elevate 4
Configuration	Système stéréo 2.0 (enceinte droite active, enceinte gauche passive)
Type de haut-parleur d'aigus	Tweeter
Type de haut-parleur d'extrêmes graves	Woofer
Entrées audio	RCA stéréo, 1/4" TRS (6,35 mm)
Sortie stéréo/sub	1/8" (3,5 mm) pour subwoofer ou enregistrement
Sortie casque	1/8" (3,5 mm) (coupe les haut-parleurs)
Bass Boost	Sélecteur d'amplification des basses fréquences
Veille automatique	Après 30 minutes sans signal audio
Alimentation	Secteur via câble d'alimentation inclus
Câbles inclus	Câble d'interconnexion 3,5 mm, câble RCA vers 3,5 mm, câble d'alimentation
Placement recommandé	Triangle équilatéral avec l'auditeur, hauteur des oreilles, orientation verticale
Entretien	Nettoyer avec un chiffon doux sec. Ne pas obstruer l'évent des graves.
Sécurité	Consignes de sécurité détaillées dans la notice fournie
Pièces détachées et réparabilité	Contacter le support Alesis pour toute réparation

FOIRE AUX QUESTIONS - Elevate 4 ALESIS

Comment connecter les enceintes Elevate 4 ?

Connectez l'enceinte gauche à la droite à l'aide du câble d'interconnexion 3,5 mm fourni. Branchez vos sources audio (RCA ou 1/4") sur l'enceinte droite. Enfin, branchez le câble d'alimentation à l'enceinte droite et mettez sous tension.

Pourquoi le son ne sort-il pas ?

Vérifiez que l'enceinte droite est sous tension (DEL verte allumée). Assurez-vous que le volume n'est pas au minimum. Si un casque est branché, les haut-parleurs sont coupés. Vérifiez les connexions des câbles audio.

Que faire si une enceinte ne fonctionne pas ?

Vérifiez le câble d'interconnexion entre les deux enceintes. Assurez-vous qu'il est correctement inséré dans les prises 3,5 mm. Testez avec une autre source audio. Si le problème persiste, contactez le support Alesis.

Comment régler le volume ?

Tournez le bouton Volume / interrupteur d'alimentation sur le panneau avant de l'enceinte droite. Le volume augmente en tournant dans le sens horaire. Un clic se produit à la mise sous tension.

Comment activer le Bass Boost ?

Sur le panneau arrière de l'enceinte droite, basculez le sélecteur Bass Boost pour renforcer les basses fréquences. Cela accentue la réponse des basses.

Après combien de temps les enceintes se mettent-elles en veille ?

Le système se met automatiquement en veille après 30 minutes sans détection de signal audio. Il se réveille dès qu'un signal est présent.

Puis-je brancher un casque sur les enceintes ?

Oui, branchez un casque avec une fiche 1/8" (3,5 mm) dans la prise casque du panneau avant. Lorsqu'un casque est branché, les haut-parleurs sont automatiquement coupés.

Comment brancher un subwoofer externe ?

Utilisez la sortie 1/8" stéréo/sub à l'arrière de l'enceinte droite. Branchez un câble 3,5 mm vers l'entrée de votre subwoofer. Cette sortie délivre un signal audio à gamme étendue.

Quels câbles sont inclus dans la boîte ?

La boîte contient : un câble d'interconnexion 3,5 mm pour relier les deux enceintes, un câble RCA stéréo vers 3,5 mm pour connecter des sources, et un câble d'alimentation.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits abrasifs ou de liquides. Assurez-vous que l'évent des graves à l'arrière reste dégagé.

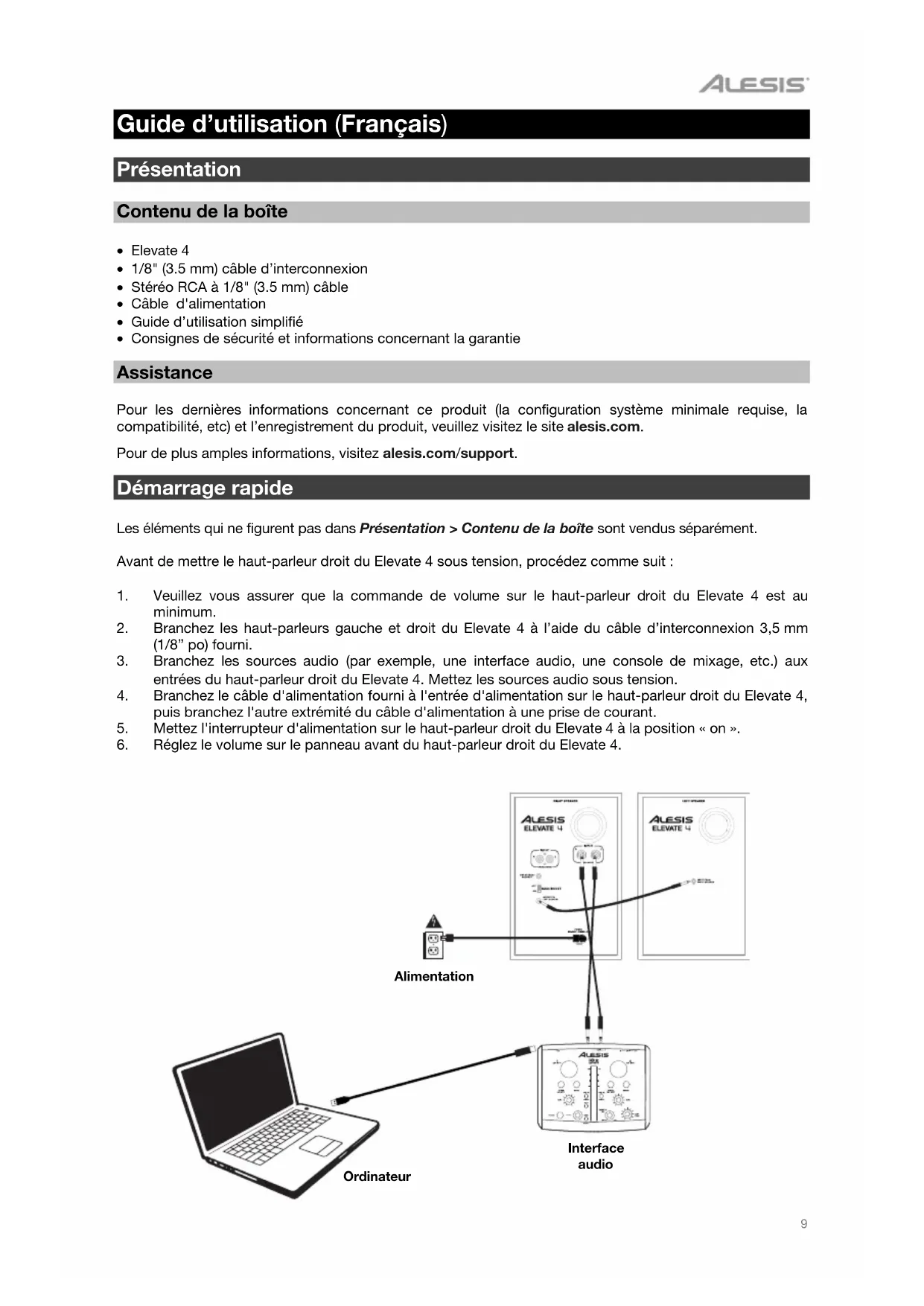

MODE D'EMPLOI Elevate 4 ALESIS

Contenu de la boîte

• Elevate 4 1/8" (3.5 mm) cable d'interconnexion
• Stereo RCA à 1/8" (3.5 mm) câble Cable d'alimentation
• Guide d'utilisation simplifié
• Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc.) et l'enregistrement du produit, veuillez visiter le site alesis. com.

Pour de plus amples informations, visitez alesis. com/support.

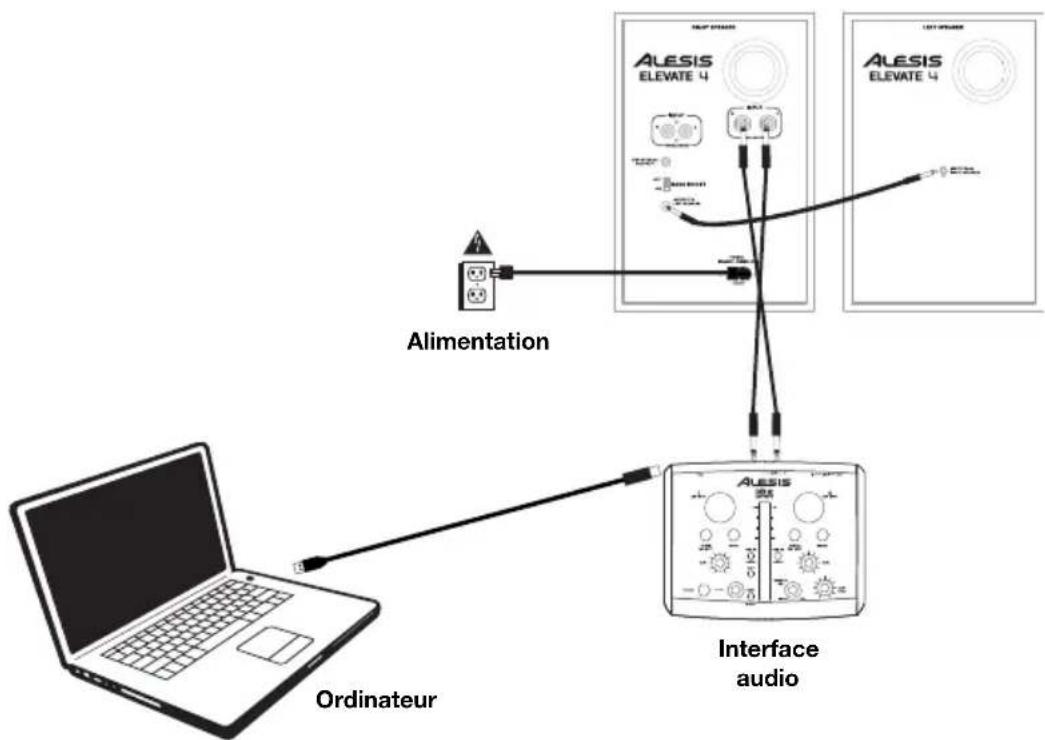

Démarrage rapide

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément.

Avant de mettre le haut-parleur droit du Elevate 4 sous tension, procédez comme suit :

1. Veuillez vous assurer que la commande de volume sur le haut-parleur droit du Elevate 4 est au minimum.
2. Branchez les haut-parleurs gauche et droit du Elevate 4 à l'aide du câble d'interconnexion 3,5 mm (1/8") fourni.
3. Branchez les sources audio (par exemple, une interface audio, une console de mixage, etc.) aux entrées du haut-parleur droit du Elevate 4. Mettez les sources audio sous tension.
4. Branchez le câble d'alimentation fourni à l'entrée d'alimentation sur le haut-parleur droit du Elevate 4, puis branchez l'autre extrémité du câble d'alimentation à une prise de courant.
5. Mettez l'interrupteur d'alimentation sur le haut-parleur droit du Elevate 4 à la position « on »
6. Réglez le volume sur le panneau avant du haut-parleur droit du Elevate 4.

Panneau avant

1. Haut-parleur d'aigus: Ce haut-parleur permet d'assurer la réponse en hautes fréquences.
2. Haut-parleur d'extrêmes graves : Ce haut-parleur permet d'assurer la réponse en basses fréquences.
3. Casque: Un casque d'écoute de 1/8 po (3,5 mm) peut être branché à cette sortie afin d'entendre votre mix via casque. Il est à noter que lorsqu'un casque est branché au Elevate 4, vous ne pouvez pas entendre le son via les haut-parleurs jusqu'à ce que le casque soit débranché.
4. Volume / interrupteur d'alimentation: Ce bouton permet de mettre les haut-parleurs sous et hors tension et de régler leur volume. Tournez simplement le bouton pour mettre sous tension. Vous sentirez un clic lorsque les haut-parleurs seront sous tension. La DEL sur le côté gauche du haut-parleur passera au vert. Pour mettre hors tension, tournez simplement le volume complètement; la DEL s'éteindra afin de vous indiquer que les haut-parleurs sont hors tension. Pour économiser de l'énergie, le Elevate 4 s'éteint automatiquement après 30 minutes lorsqu'aucun signal n'est transmis par ses entrées. Une fois qu'un signal audio est détecté par le Elevate 4, il se remettra automatiquement sous tension.

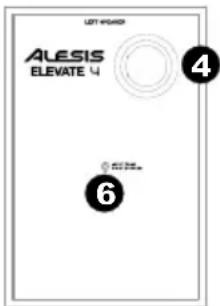

Panneau arrêté

1. Entrees RCA : Utilisez des cables RCA (vendus séparément) pour brancher des sources audio externes à ces entrées.
2. Entrées 6,35 mm (1/4" po) : Utilisez des câbles 6,35 mm (1/4" po) (vendus séparément) pour brancher des sources audio externes à ces entrées.
3. Bass Boost: Ce sélecteur permet d'augmenter les basses fréquences des haut-parleurs.
4. Évent des graves : L'objet des graves permet un renforcement des graves créés par le haut-parleur des graves afin d'augmenter le niveau de pression acoustique (SPL). Assurez-vous que cet orifice n'est pas obstrué afin d'éviter une perte de réponse des graves.
5. Haut-parleur droit sortie : Cette entrée permet de brancher le haut-parleur gauche. Utilisez le 1/8" (3,5 mm) d'interconnexion cable inclus pour brancher le haut-parleur gauche à celui de droite.
6. Haut-parleur gauche entrée : C'est la connexion audio vers le haut-parleur droit. Utilisez le câble d'interconnexion 3,5 mm (1/8") fourni pour brancher le haut-parleur gauche à celui de droite.
7. 1/8" sortie stéréo/sub: Ceci est une sortie qui permet d'acheminer un signal audio à gamme étendue qui peut être branché à une console de mixage, des haut-parleurs amplifiés ou à un dispositif d'enregistrement externe.
8. Entrée d'alimentation : Ce connecteur permet de brancher le câble d'alimentation inclus.

Placement des haut-parleurs

Le placement de vos haut-parleurs aura un impact enormé sur leur performance dans votre studio. Bien que les haut-parleurs de proximite soient conçus pour être plus compatissants lorsqu'il s'agit de placement, il est tout de même préférable de vous assurer qu'ils forment un triangle équilatéral par rapport à votre tête. En d'autres termes, assurez-vous que les haut-parleurs sont à la même distance de votre tête ainsi que l'un de l'autre. Une fois que chaque haut-parleur a été positionné, pivotez-les légèrement afin que les transducteurs des haut-parleurs soient pointés vers l'auditeur.

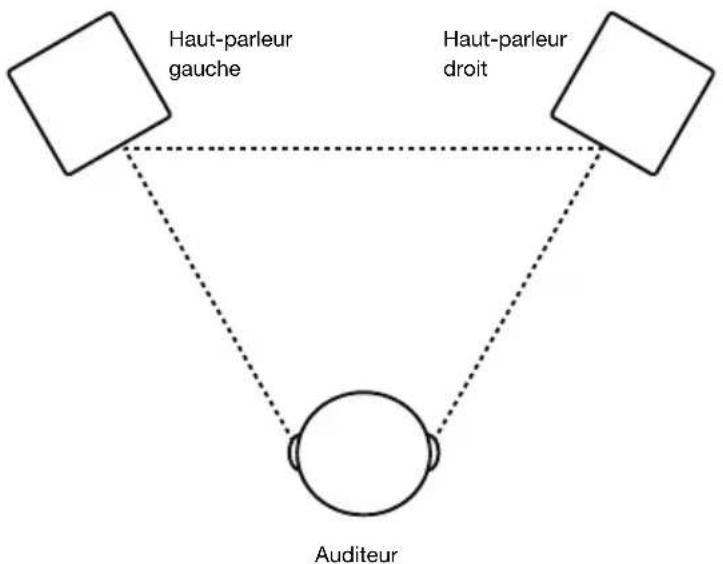

Regardez le diagramme de droite. Veuillez remarquer que la distance entre la tête de l'auditeur et chaque haut-parleur est la même que la distance entre les haut-parleurs gauche et droit. Remarquez également que les haut-parleurs sont tournés légèrement afin que les transducteurs fassent face à l'auditeur. Il s'agit d'une installation idéale, mais s'il n'est pas pratique (ou possible) de le faire, essayez de vous rapprocher de cette configuration le plus possible.

Les haut-parleurs et l'auditeur doivent former un triangle ayant des côtés de mêmes longueurs.

Hauteur des haut-parleurs

Pour être à la hauteur idéale, le Elevate 4 doit être parallèle au sol et le milieu entre le haut-parleur d'extremes graves et le haut-parleur des aigus doit être à la hauteur des oreilles.

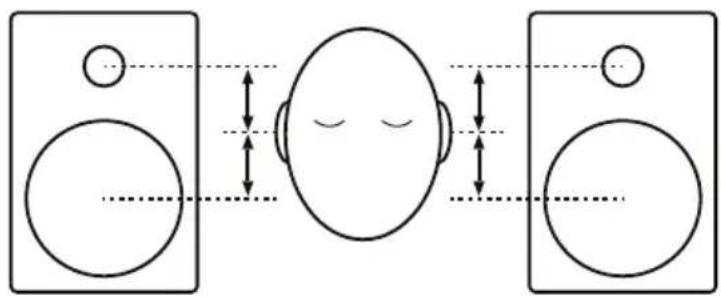

Le diagramme à droite montre la hauteur de placement idéale des haut-parleurs par rapport à l'auditeur. Veuillez remarquer que les oreilles de l'auditeur sont directement entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus

Orientation des haut-parleurs

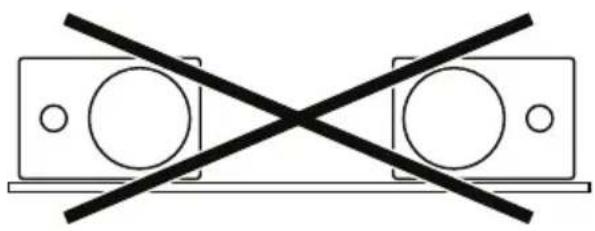

Dans la mesure du possible, posez les moniteurs Elevate 4 à la verticale et évitez de les coucher sur le côté. Le woofer et le tweeter du moniteur Elevate 4 sont alignés verticalement et produisent les mêmes résultats en position verticale. En les posant sur le côté, d'importantes réflexions peuvent se créer sur les surfaces proches et déséquilibrer le spectre audio global.

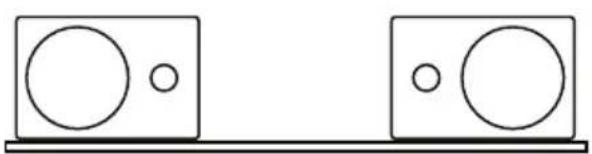

Si vos moniteurs Elevate 4 doivent être orientés à l'horizontal du fait de restrictions d'espace, ou pour ne pas obstruer le champ de vision, positionnez les tweeters vers l'intérieur pour obtenir une meilleure image stéréo.
