MANUALE UTENTE Elevate 4 ALESIS

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

Elevate 4
1/8" (3.5 mm) Cavo di collegamento
- Stereo RCA a 1/8" (3.5 mm) Cavo
- Cavo di alimentazione
Guidarapida
Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di systema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina alesis.com.

Per ulteriori assistenza, recarsi alla pagina alesis.com/support.

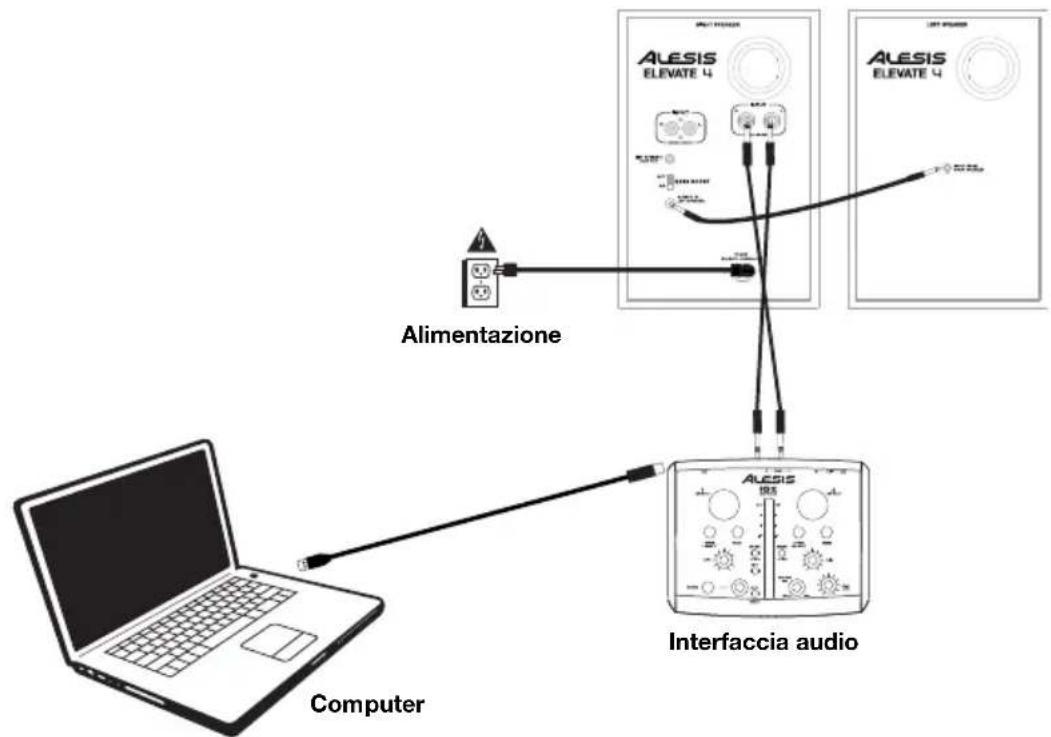

Inizio rapido

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Prima di accendere l'altoparlante destro dell'Elevate 4, procedere come segue:

1. Assicurarsi che il dato del volume dell'altoparlante destro dell'Elevate 4 sua al minimo.
2. Collegare gli altoparlanti sinistro e destro dell'Elevate 4 con il cavo di collegamento da 1/8 (3.5 mm) in dotazione.
3. Collegare font audio (quali un'interfaccia audio, un mixer, ecc.)agli ingressi a livello dell'altoparlante destro dell'Elevate 4.Accendere le sorgenti audio.
4. Collegare il cavo di alimentazione in dotazione all'ingresso di alimentazione dell'altoparlante destro dell'Elevate 4, quando collegare l'altro capo del cavo di alimentazione a una presa elettrica.
5. Impostare l'interruttore di alimentazione dell'Elevate 4 su "on".
6. Regolare il dato di alimentazione a livello del pannello anteriore dell'altoparlante destro dell'Elevate 4.

Caratteristiche

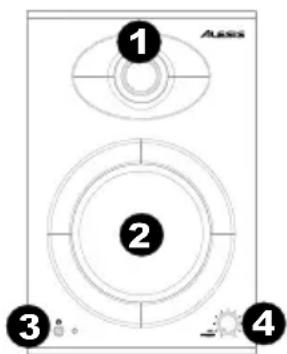

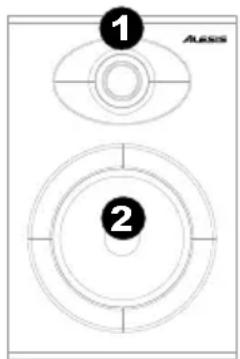

Pannello anteriore

1. Tweeter: Serve per l'uscita delle frequenze alte.
2. Woofer: Serve per l'uscita delle frequenze basse.
3. Cuffie: Collegare cuffie da 1/8" (3.5 mm) a esta uscita per ascoltare il mix atraverso di esse. Va notato che quando le cuffie sono collegate all'Elevate 4 non si udra alcun suono provenire dalle casse fino a quando le cuffie non vengano scollegate.
4. Volume / Power On/Off Switch: Questa manopola serve ad accendere le casse e a regolarne il volume. Per accendere l'apparecchio, girare la manopola. Quando gli altoparlanti si accendono, si sente uno scatto. Un LED si accende a sinistra delle casse. Per lo spegnimento, abbassare del tutto il volume: il LED si spegnerà aindicare che le casse sono spente. Per risparmiare energia, I'Elevate 4 si spegnerà automaticamente dopo 30 minuti perché ricevere segnali audio dai loro ingressi. Appena I'Elevate 4 individua un segnale audio proveniente dai loro ingressi, si riaccende automaticamente.

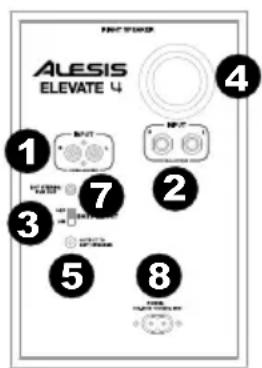

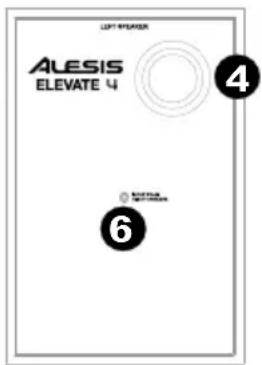

Pannello posteriore

1. Ingressi RCA: Servirsi di cavi stereo RCA (venduti separatamente) per collegare sorgenti sonore esterne a quosti ingressi.
2. Ingressi da 1/4": Servirsi di cavi da 1/4" (6.35 mm) (venduti separatamente) per collegare una sorgente sonora esterna a quosti ingressi.
3. Bass Boost (Bassi incrementare) : Questo interruptatore permette di incrementare le frequenze dei bassi delle casse.
4. Bass Port (Bassi porta): La porta bassi aumento i bassi generati dal woofer per augmentare la Bassa frequenza SPL al di sopra di quella di altoparlanti non dotati di porta. Assicurarsi di non ostruire il foro, in quanto la risposta dei bassi ne risentirebbe.
5. Uscita altoparlante destro: Questo è il collegamento audio alla cassa sinistra. Serviri del 1/8 (3.5 mm) collegamento cavo da in dotazione per collegare la cassa destra a quella sinistra.
6. Altoparlante sinistro input: Questo è il collegamento audio all'altoparlante destro. Servirsi del cavo da 1/8" (3.5 mm) in dotazione per collegare l'altoparlante sinistro a quello destro.
7. 1/8"uscita stereo/sub:Questa è un'uscita audio a gamma completa che cui possere essere collegata a un mixer, ad altoparlanti o ad un dispositivo di registrazione esterno.
8. Connettore di alimentazione: Inserire a quello livello cavo in dotazione.

Disposizione

Disposizione delle casse

La disposizione delle casse ha un NOTEVole impatto sulle loro prestazioni nel vostro studio. Nonostante le casse nearfield (a Campo vicino) siano progettate per essere piuttosto adattabili in fatto di posizionamento, bisogna fare il possibile affinché formino un triangolo equilatero con la testa. In altri parole, assicuratevi che agli cassa sia equidistante alla vostra testa e dall'altra cassa. Una volta posizionate, ruotare leggermente le casse in modo che i driver siano puntati verso l'ascoltatore.

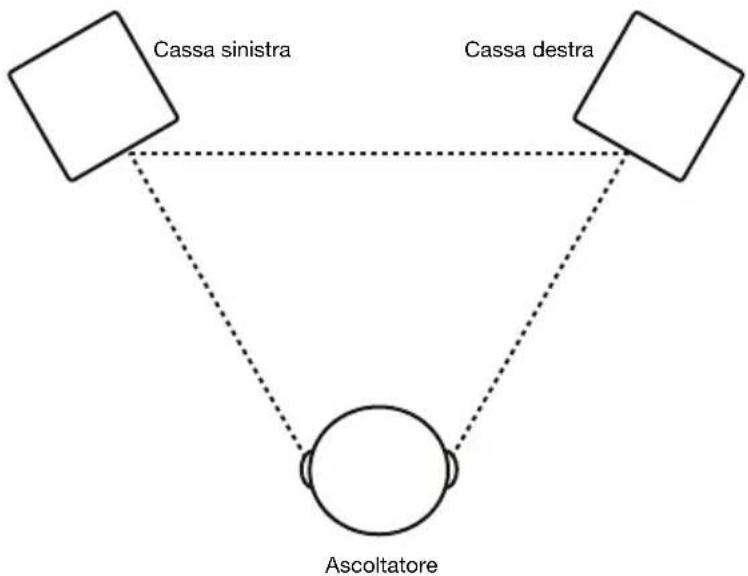

Osservate lo schema a destra. La distanza della testa dell'ascoltatore da ciascuna cassa equivale alla distance che intercorre tra la cassa destra e quella sinistra. Si nota inoltre che le casse sono leggermente girate, in modo da trovarsi di fronte all'ascoltatore. Questa è la disposizione ideale, ma se non risulta pratica (o possibile), si suggerisce di rispettarla il più possibile.

Le casse e l'ascoltatore dovrebbero trovarsi ai tre angoli di un triangolo avente lati di lunghezza equivalente.

Altezza casse

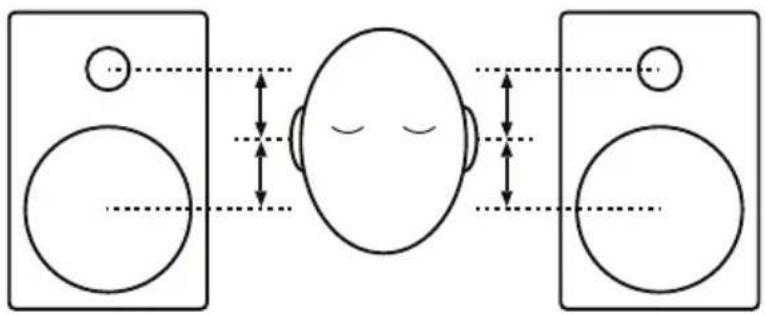

L'altezza ideale delle casse dell'Elevate 4 è tale per cui la cassa è parallela al terreno e il punto centrale tra woofer e tweeteter si trovava all'altezza dell'orecchio.

Lo schema a destra在哪位位置的位。
posizionamento ideale in altezza delle casse rispetto all'ascoltatore. Va notato che le orecchie dell'ascoltatore si trovano direttamente tra il woofer e il tweeter.

Punto centrale tweeter/woofer

Orientamento degli altoparanti

Se possibile, collocare i monitor Elevate 4 in posizione eretta, evitandone il positizionamento orizzontale. Il woofer e il tweeter Elevate 4 sono allineati verticalmente e offrono prestazioni ottimali se collocati in verticale. Posizonandoli in orizzontale si potrebbero creare forti riflessioni dalle superfici vicine e il suono risulterà spettralmente non bilanziato.

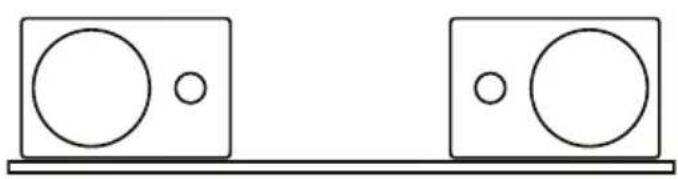

Se i monitor Elevate 4 devono essere orientati in modo orizzontale per motivi di spazio o di linea di vista, collocarli in modo che il tweeteter si trovino verso l"internalo", per migliorare l'imaging.
