MANUALE UTENTE Elevate 3 MKII ALESIS

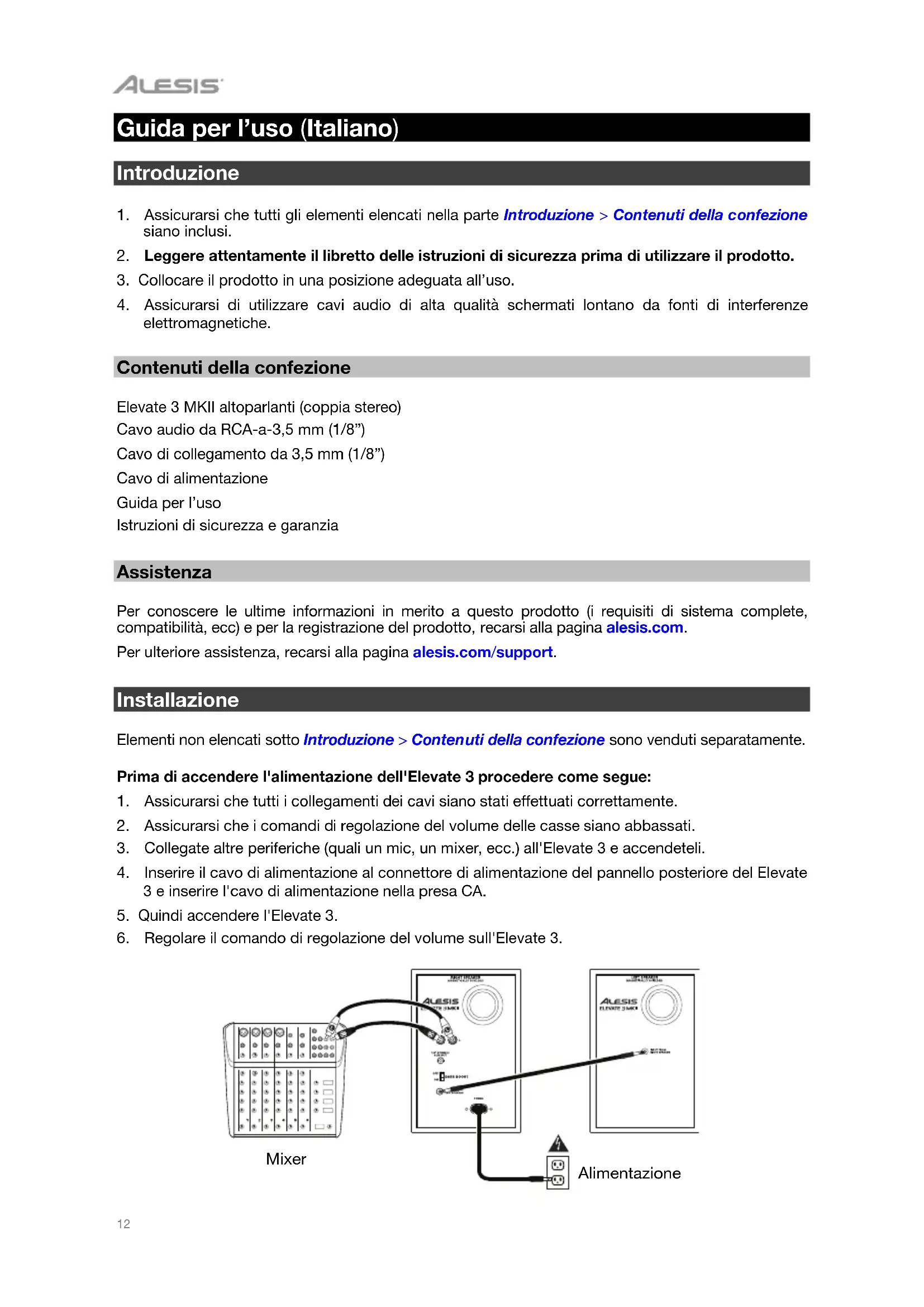

Guida per l'uso (Italiano)

Introduzione

1. Assicurarsi che tutti gli elementi elencati nella parte Introduzione > Contenuti della confezione siano inclusi.
2. Leggere attendamente il libretto delle istruzioni di sicurezza prima di utilizzato il prodotto.
3. Collocate il prodotto in una posizione adeguata all'uso.
4. Assicurarsi di utilizzato cavi audio di alta qualità schermati lontano da fonti di interferenze elettromagnetiche.

Contenuti della confezione

Elevate 3 MKII altoparlanti (coppi stereo)

Cavo audio da RCA-a-3,5 mm (1/8")

Cavo di collegamento da 3,5 mm (1/8")

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina alesis.com.

Per ulteriori assistenza, recarsi alla pagina alesis.com/support.

Installazione

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

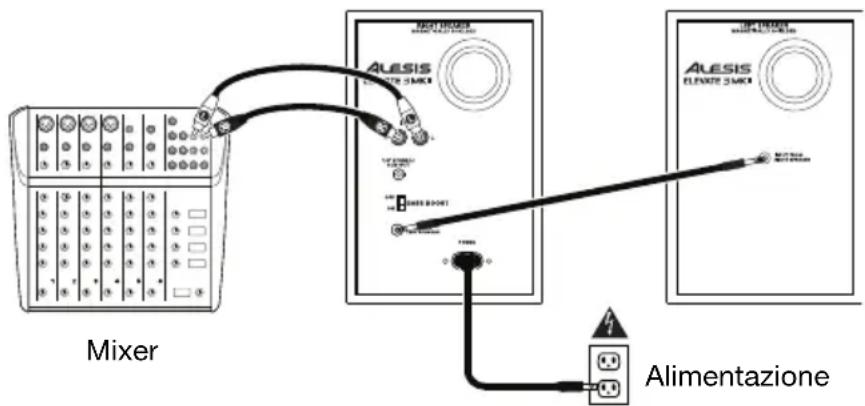

Prima di accendere l'alimentazione dell'Elevate 3 procedere come segue:

1. Assicurarsi che tutti i collegamenti dei cavi siano stati effettuati correttamente.
2. Assicurarsi che i comandi di regolazione del volume delle casse siano abbassati.
3. Collegate andere periferiche (quali un mic, un mixer, ecc.) all'Elevate 3 e accendeteli.
4. Inserire il cavo di alimentazione al connettore di alimentazione del pannello posteriore del Elevate 3 e inserire l'窖 di alimentazione nella presa CA.
5. Quindi accendere I'Elevate 3.
6. Regolare il dato di regolazione del volume sull'Elevate 3.

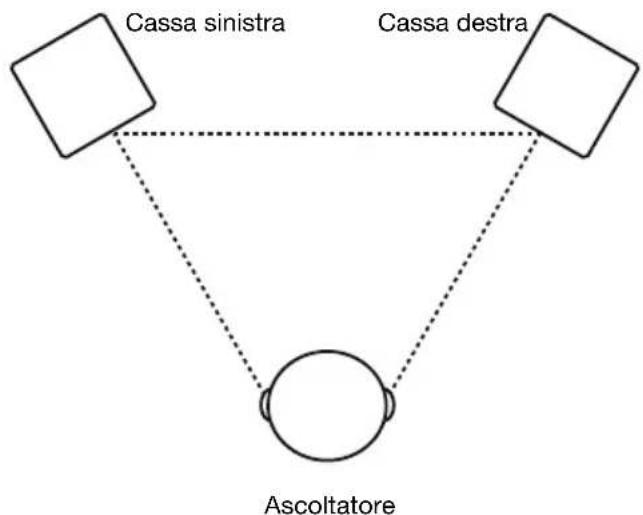

Disposizione delle casse

La disposizione delle casse ha un notevole impatto sulle loro prestazioni nel vosto studio. Nonostante le casse nearfield (a campo vicino) siano progettate per essere piuttosto adattabili in fatto di posizionamento, bisogna fare il possibile affinché formino un triangolo equilatero con la testa. In altre parole, assicuratevi che agli cassa sia equidistante alla vostra testa e dall'altra cassa. Una volta posizione, ruotare leggermente le casse in modo che i driver siano puntati verso l'ascoltatore.

Osservate lo schema a destra. La distanza della testa dell'ascoltatore da ciascuna cassa equivale alla distanza che intercorre tra la cassa destra e quella sinistra. Sinota inoltre che le casse sono leggermente girate, in modo da trovarsi di fronte all'ascoltatore. Questa è la disposizione ideale, ma se non risulta pratica (o possibile), si suggerisce di rispettarla il più possibile.

Le casse e I'ascoltatore dovrebbero trovarsi ai tre angoli di un triangolo avente lati di lunghezza equivalente.

Altezza cassette

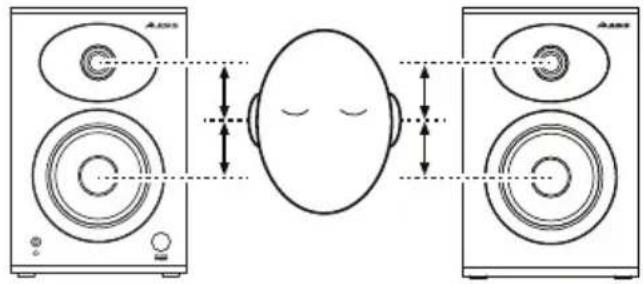

L'altezza ideale delle casse dell'Elevate 3 è tale per cui la cassa è parallela al terreno e il punto centrale tra woofer e tweeter si trovava all'altezza dell'orecchio.

Lo schema a destra在哪 il posizionamento ideale in altezza delle casse rispetto all'ascoltatore. Va notato che le orecchie dell'ascoltatore si trovano direttamente tra il woofer e il tweeter.

Punto centrale tweeter/woofer

Orientamento degli altoparanti

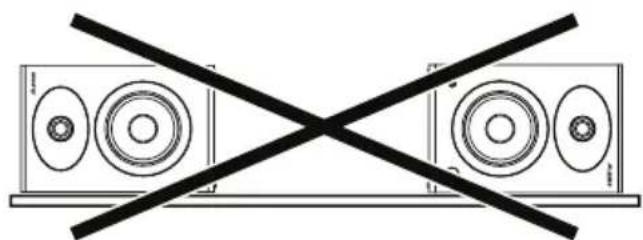

Se possibile, collocare i monitor Elevate 3 in posizione eretta, evitandone il positizionamento orizzontale. Il woofer e il tweeter Elevate 3 sono allineati verticalmente e offrono prestazioni ottimali se collocati in verticale. Posizionandoli in orizzontale si potrebbero create forti riflessioni dalle superfici vicine e il suono risultera spectralmente non bilanziato.

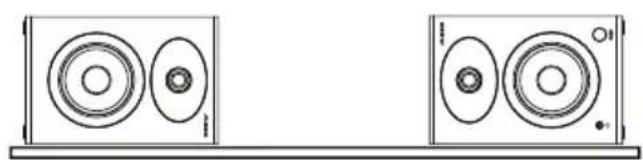

Se i monitor Elevate 3 devono essere orientati in modo orizzontale per motivi di spazio o di linea di vista, collocarli in modo che il tweetersi trovino verso l''interno", per migliorare l'imaging.

Caratteristiche

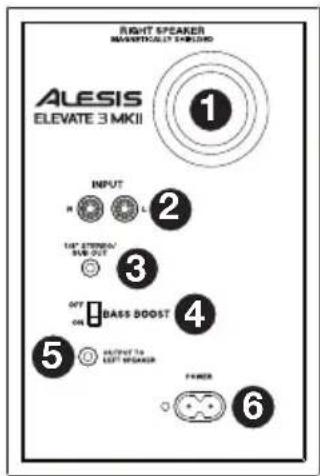

Pannello posteriore

1. Porta posteriore: La porta posteriore incrementa i bassi generati dal woofer, augmentando le frequenzeasse.Assicurarsi che queste portenon siano ostruite, in quanto ciò influirebbe negativamente sulla risposta dei bassi.

2. Ingressi RCA: Serviri si cavo audio in dotazione o cavi stereo RCA (venduti separatamente) per collegare sorgenti sonore esterne a quosti ingressi.

3. Uscita stereo/sub: Questa è un'uscita audio a gamma completa che può essere collegata a un mixer, ad altoparlanti o ad un dispositivo di registrazione esterno.

1. Bass boost: Questo interrottore a 2 positioni permette di incremente le frequenze dei bassi delle casse.

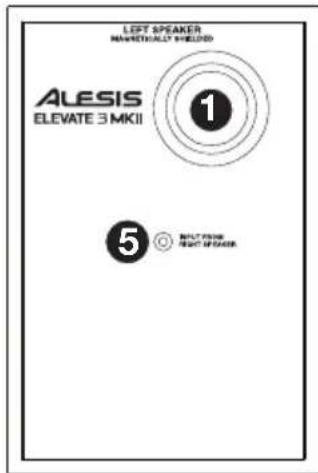

2. Uscita all'altoparlante di sinistra: Questo è il collegamento audio alla cassa sinistra. Serviri del cavo di collegamento da 3,5 mm (1/8") in dotazione per collegare la cassa destra a quella sinistra.

3. Connettore di alimentazione: Inserire a questo livello l'adattatore CA in dotazione.

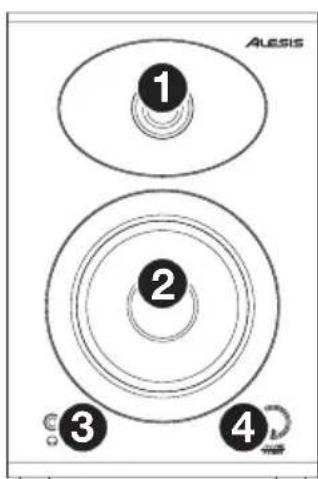

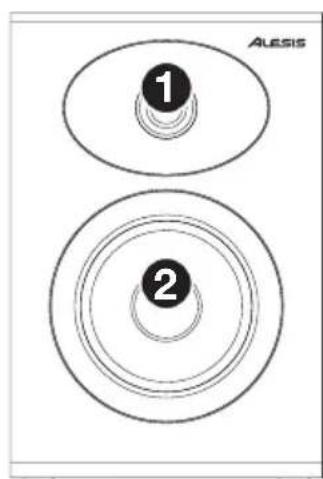

Pannello anteriore

1. Tweeter: Serve per l'uscita delle frequenze alte.

2. Woofer: Serve per l'uscita delle frequenze basse.

3. Cuffie: Collegare cuffie da 3,5 mm (1/8") a esta uscita per ascoltare il mix atraverso di esse. Va notato che quando le cuffie sono collegate all'Elevate 3 non si urdra alcun suono provenire delle casse fino a quando le cuffie non vengano scollegate.

4. Vol / Alimentazione: Questa manopola serve ad accendere le casse e a regolarne il volume. Per accenderere l'apparecchio, girare la manopola. Quando gli altoparlanti si accendono, si sente uno scatto. Un LED si accende a sinistra delle casse. Per lo spegnimento, abbassare del tutto il volume: il LED si spegnerà aindicare che le casse sono spente.
