BEDIENUNGSANLEITUNG Elevate 3 MKII ALESIS

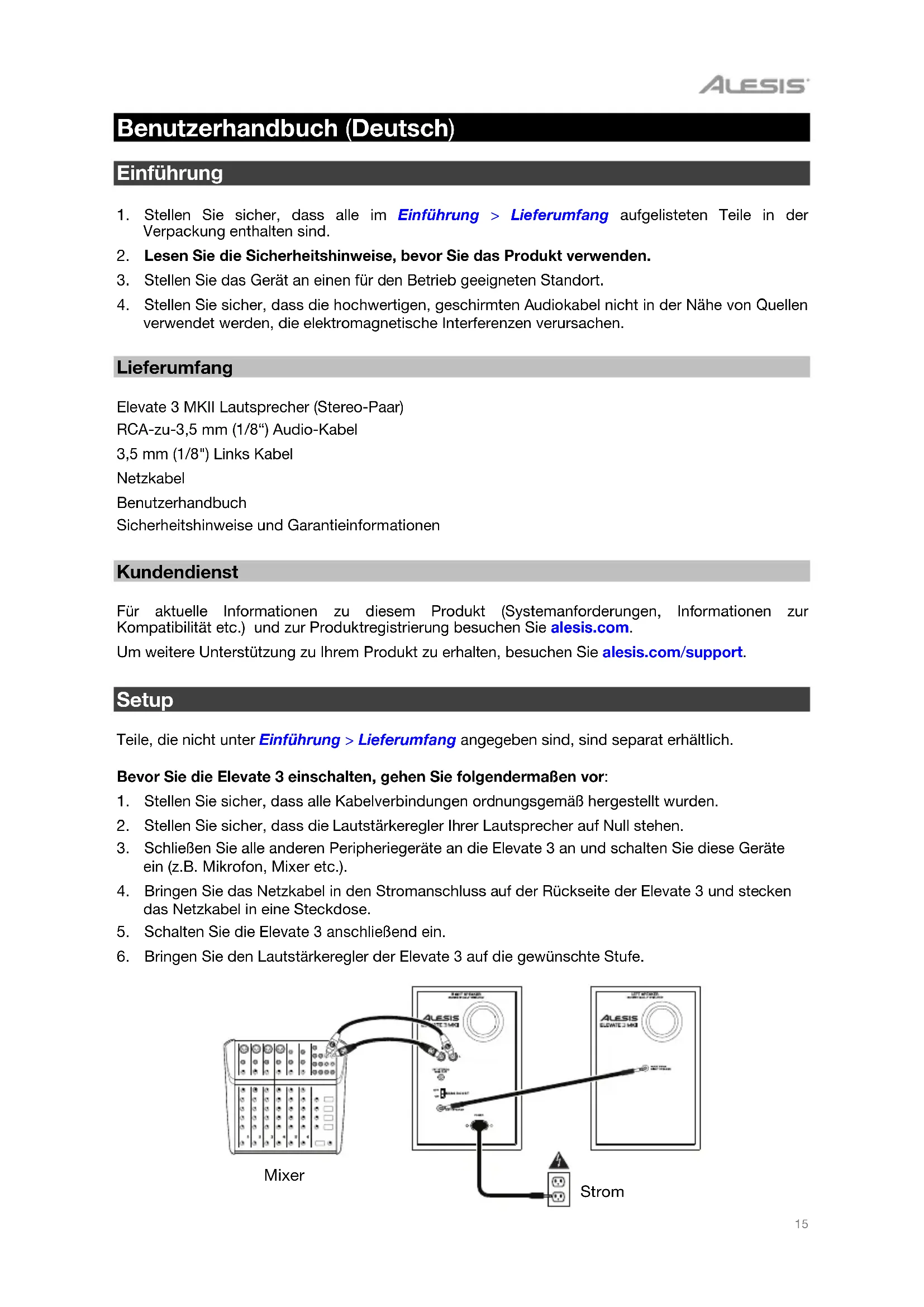

Benutzerhandbuch (Deutsch)

Einführung

1. Stellen Sie sicher, dass alle im Einführung > Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.
2. Lesen Sie die Sicherheitshinweise, bevor Sie das Produkt verwenden.
3. Stellen Sie das Gerät an einen für den Betrieb geeigneten Standort.
4. Stellen Sie sichere, dass die hochwertigen, geschirmten Audiokabel nicht in der Lage von Quellen verwendet werden, die elektromagnetische Interferenzen verursichen.

Lieferumfang

Elevate 3 MKII Lautsprecher (Stereo-Paar)

RCA-zu-3,5 mm (1/8") Audio-Kabel

3,5 mm (1/8") Links Kabel

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie alesis.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie alesis.com/support.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

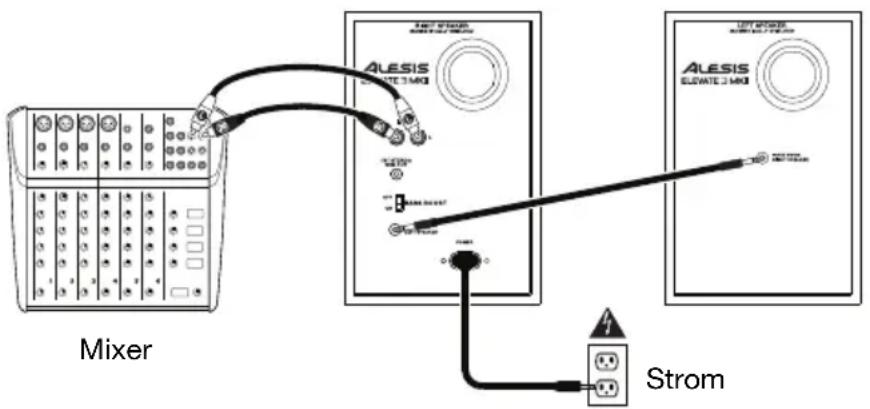

Bevor Sie die Elevate 3 einschalten, gehen Sie folgendermaßen vor:

1. Stellen Sie sicher, dass alle Kabelverbindungen ordnungsgemäß hergestellt wurden.
2. Stellen Sie sicher, dass die Lautstärkeregler ihrer Lautsprecher auf Null stehen.
3. Schlieben Sie alle anderen Peripheriegeräte an die Elevate 3 an und schalten Sie diese Geräte ein (z.B. Mikrofon, Mixer etc.).
4. Bringen Sie das Netzkabel in den Stromanschluss auf der Rückseite der Elevate 3 und stecken das Netzkabel in eine Steckdose.
5. Schalten Sie die Elevate 3 anschließend ein.
6. Bringen Sie den Lautstärkeregler der Elevate 3 auf die gewünschte Stufe.

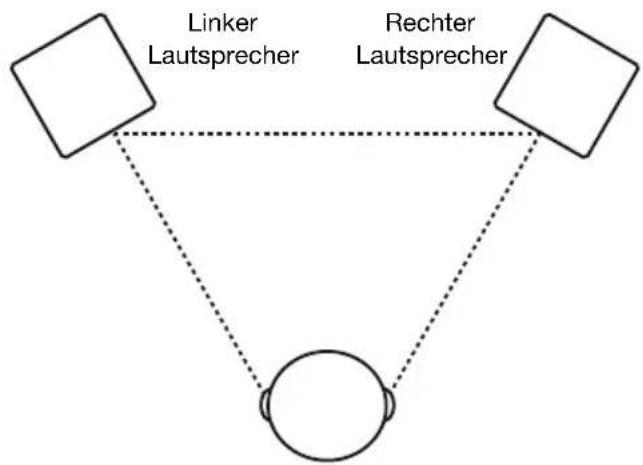

Positionierung der Laufsprecher

Die Positionierung der Laufsprecher hat einen groBen Einfluss darauf, wie gut sie im Studio klingen. Obwohl Nahfeld-Studiomonitore ohnehin erher darauf ausgelegt sind, eine schlechte Positionierung auszugleichen, sollen den Sie möglichst darauf achten, dass die Laufsprecher und Ihr Kopf ein gleichseitiges Dreieck bilden. Mit anderen Worten: Sorgen Sie davon, dass jeder Laufsprecher jeweils den gleichen Abstand zum anderen Laufsprecher und ihrerkopf hat. Sind die Laufsprecher platziert, drehen Sie jedem Laufsprecher weniger, so dass sie zum Hörer zeigen.

Sehen Sie sich das Diagramm auf der rechten Seite an. Beachten Sie, dass der Abstand vom Kopf des Hörers zu jedem Laufsprecher so groß wie der Abstand zwischen dem linken und dem rechten Laufsprecher sein soll. Denken Sie auch daran die Laufsprecher möglich zu drehen, so dass sie zum Hörer zeigen. Das ware die ideale Aufstellung - falls dies praktisch nicht durchführbar ist, versuchen Sie dieser Aufstellung so nahe wie möglich zukommen.

Hörer

Die Laufsprecher und Hörer sollen sich jeweils in den drei Ecken eines gleichseitigen Dreiecks befinden.

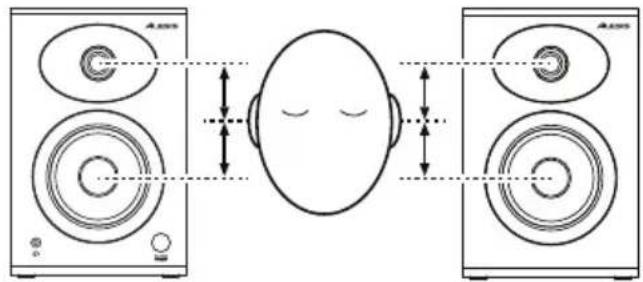

Höhe der Laufsprecher

Die Elevate 3 befinden sich in idealer Höhe, wenn die Laufsprecher parallel zum Boden stehen und der Mittelpunkt zwischen Woofer und Hochtöner auf Ohrhöhe ist.

Das Diagramm rechts zeigt die ideale Laufsprecherhöhe in Relation zum Hörer. Beachten Sie, dass die Ohren des Hörers unmittelbar zwischen Woofer und Hochtönern sind.

Mittelpunkt zwischen Hochtöner/Woofer

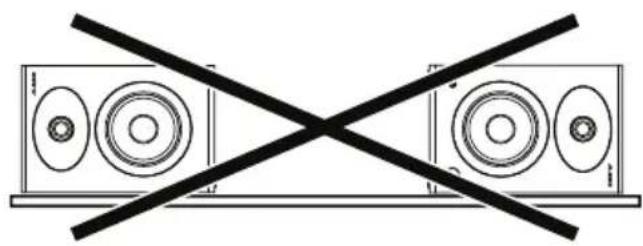

Ausrichtung der Laufsprecher

Wenn möglich, stellen Sie die Elevate 3-Monitore senkrecht auf und legen Sie sie nicht auf die Seite. Die Tief- und Hochlöner der Elevate 3-Monitore sind senkrecht ausgerichtet und liefern Beste Ergebnisse, wenn sie aufrecht stehen. Wenn Sie sie auf die Seite legen, kann dies zu starken Reflexionen von nahegelegenen Oberflächen und einem spektral unausgewogenem Klangbild führen.

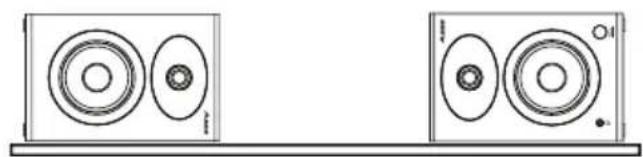

Falls Sie die Elevate 3-Monitore aus Platz-oder Sichtgründen dennoch auf die Seite legen,müssen,verbessern Sie das Stereobild, indem Sie die Hochtoner nach innen drehen.

Funktionen

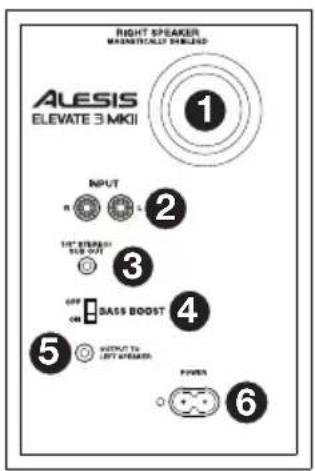

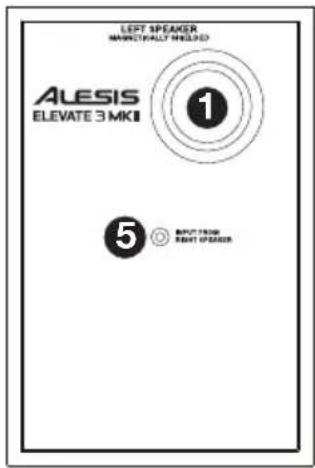

Rückseite

1. Rückseitiger Anschluss: Der rückseitige Anschluss erweitert den Bass, der durch den Subwoofer erzeugt wird und verstärkt die tiefen Frenzen. Achten Sie darauf, dass diese Anschlüsse nicht blockiert sind, damit die Basswiedergabe nicht beeinträchtigt wird.
2. Cinch-Eingänge: Verwenden Sie das mitgelieferte Audio-Kabel oder andere Cinch-Kabel (separatehaldlich), um externe Tonquellen an diese Eingänge anzuschreiben.
3. Stereo-/Sub-Ausgang: Dies ist ein Audio-Ausgang für das gesamte Frequenzspektrum, an den ein Mixer, Aktivboxen oder ein externes Aufnahmegerät angeschlossen werden kann.
4. Bass Boost: Mit diesen Schalter können Sie die Bassfrequenzen Ihres Laatsprechers verstärken.
5. Ausgang Laatsprecher links: Dies ist der Audioanschluss für den linken Laatsprecher. Verwenden Sie das mitgelieferte 3,5 mm (1/8")-Links Kabel, um den rechten Laatsprecher mit dem linken Laatsprecher zu verbinden.
6. Stromanschluss: Stecken Sie das mitgelieferte Netzteil hier ein.

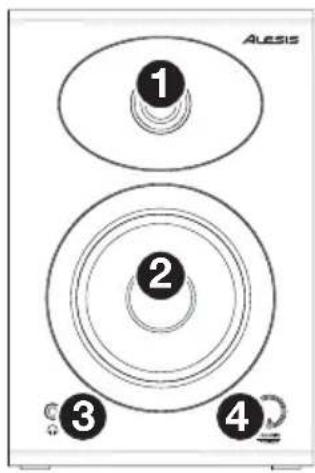

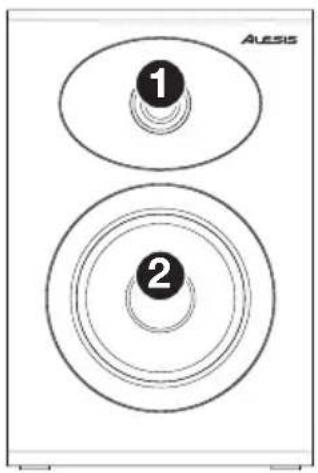

Vorderseite

1. Hochtoner: Gibt die hohen Frenzen aus.
2. Woofer: Gibt die tiefen Frenzen aus.
3. Kopfhörer: Verbinden Sie ihre 3,5 (1/8")-Kopfhörer mit thisem Ausgang, um die Musik über ihre Kopfhörer zu horen. Beachten Sie, dass Sie keinen Ton von den Laufsprechern horen konnen solange Sie Kopfhörer an die Elevate 3 angeschlossen haben.
4. Lautstärke/Stromversorgung: Schalten Sie ihre Laufsprecher mit thisem Knopf ein und passen Sie die

Lautstärke an. Drehen Sie einfach am Regler, um die Laufsprecher einzuschalten. Sie horen ein Klicken, wenn die Laufsprecher eingeschaltet sind. Eine LED auf der linken Seite des Laufsprechers wird aufleuchten. Um die Laufsprecher auszuschalten, drehen Sie die Lautstärke einfach ganz herunter; Die LED schaltet sich aus und signalisiert, dass die Laufsprecher ausgeschaltet sind.
