BEDIENUNGSANLEITUNG Monitor One Active 520 ALESIS

INHALT DER VERPACKUNG

• M1Active 520 USB Monitore
- Netzeil
- USB-Kabel
- XLR-Kabel
- Kurzanleitung
- Broschüre mit den Sicherheits- und Garantierichtlinien

LESEN SIE BITTE DIE SICHERHEITS- UND GARANTIEINFORMATIONEN, BEVOR SIE DAS PRODUKT VERWENDEN!

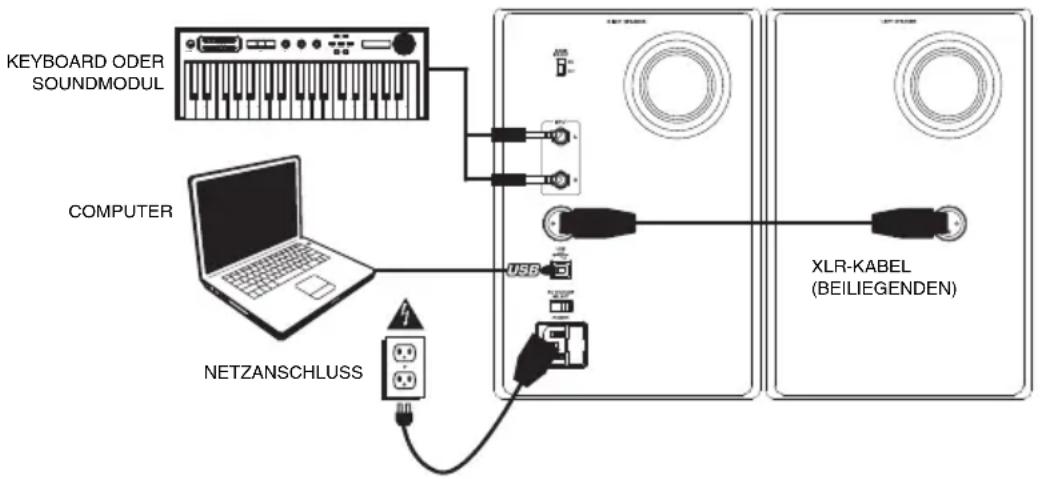

Bitte studieren Sie in der unteren Abbildung die vorhandenen Anschlussmöglichkeiten der M1 Active 520 USB Monitore.

AUDIO SETUP

Die M1Active 520 USB Monitore werden als Plug-and-Play Gerät direkt erkannt, somit entfällt die Installation spezieller Treiber. Schalten Sie die Monitore einfach ein, verbinden Sie den USB Port der Monitore mit dem Computer und alle notwendigen Treiber werden automatisch geladen. Um Ihre M1Active 520 USB Lautsprecher zu aktivieren, um Audio an Ihren Computer zu senden und von Ihrem Computer zu empfangen, folgen Sie untenstehende Anweisungen für das Betriebssystem Ihres Computers:

WINDOWS VISTA:

1. Gehen Sie auf Start Menü ▶ Systemsteuerung ▶ Sound (Falls Sie Sound nicht sehen, wählen Sie Auf klassische Ansicht wechseln und das Sound Bedienfeld sollte verfügbar sein.)

2. Klicken Sie auf den Reiter Wiedergabe und wählen Sie USB Audio Codec* als Standardgerät. (Um die Aufnahme über die M1Active 520 USB's 1/4" TRS EINGÄNGE zu ermöglichen, klicken Sie auf den Reiter Aufnahme und wählen Sie USB Audio Codec* als Standardgerät.**)

3. Kicken Sie OK.

* Falls Sie andere USB Audiogeräte an Ihren Computer angeschlossen haben, die möglicherweise identische Namen haben, versuchen Sie jedes einzelne zu selektieren, bis der M1Active 520 USB Monitore erkannt werden.

** Wenn Sie Audio über Ihre M1Active 520 USB Lautsprecher aufnehmen möchten, stellen Sie sicher, dass Sie Ihre Audio-Software eingestellt haben, um Audio von ihnen empfangen zu können. Dies kann in Ihrer Software in der Regel unter "Einstellungen" oder "Gerätekonfiguration" getan werden. Bitte schlagen Sie in Ihrem Handbuch zur Software nach, um nähere Informationen zu erhalten.

WINDOWS XP:

1. Gehen Sie zu Start Menü ▶ Systemsteuerung ▶ Sounds und Audiogeräte.
2. Klicken Sie den Reiter Audio.
3. Unter Soundwiedergabe wählen Sie USB Audio Codec* als Standardgerät. (Um die Aufnahme über die M1Active 520 USB's 1/4" TRS EINGÄNGE zu ermöglichen, wählen Sie USB Audio Codec* als Ihr Standardgerät für Soundaufnahmen.**)
4. Klicken Sie OK.

MAC:

1. Gehen Sie zu Anwendungen ▶ Dienstprogramme ▶ Audio MIDI Konfiguration.
2. Im Reiter Audiogeräte unter Systemeinstellungen, wählen Sie USB Audio Codec* als Ihren Standard-Output. (Um die Aufnahme über die M1Active 520 USB's 1/4" TRS EINGÄNGE zu ermöglichen, wählen Sie USB Audio Codec* als Ihren Standard-Input.**).

ÜBER LATENZ & ASIO TREIBER ANDERER ANBIETER

„Latenz“ bezeichnet die Verzögerung zwischen dem Zeitpunkt, an dem das Audiosignal erzeugt wird und dem Moment, an dem Sie es wirklich hören. Eine höhere Latenz ist gleichbedeutend mit einer größeren Verzögerung. Die M1Active 520 USB besitzen eine latenzfreie Hardware Monitoring Funktion, weshalb Sie sich über Latenzen an den Eingängen angeschlossener externer Soundquellen keine Gedanken machen müssen. Latenz wird aber bei der Verwendung von Software-Instrumenten ein zu einem wichtigen Thema.

Normalerweise wollen Sie mit geringen Latenzen bei störungsfreier Aufnahme- und Wiedergabe arbeiten. Dazu sollten Sie die Latenz und die Puffergrößen in den Einstellungen Ihrer Software anpassen. Wenn die Latenz trotzdem noch zu hoch ist oder Sie Störungen im Audiosignal wahrnehmen, sollten Sie einen kostenlos im Internet verfügbaren ASIO (Audio Stream Input/Output) Treiber verwenden. Da ASIO Treiber effizienter zwischen Soft- und Hardware kommunizieren, erhalten Sie eine bessere Performance und niedrigere Latenzen. Wir empfehlen den Einsatz des kostenlosen ASIO4ALL Treibers (PC), den Sie auf der Webseite www.asio4all.com finden.

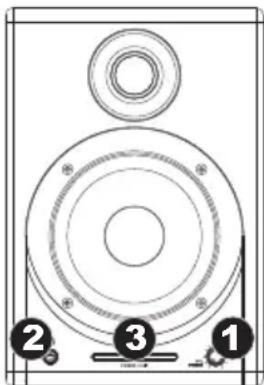

ÜBERBLICK ÜBER DIE VORDERSEITE

1. LAUTSTÄRKE / POWER – Dieser Regler wird zum Einschalten der Monitore und zur Lautstärkeanpassung verwendet. Zum Einschalten drehen Sie den Regler nach rechts; ein bemerkbarer Widerstand bestätigt, dass der Monitor eingeschaltet wird.
2. KOPFHÖRER – Schließen Sie hier Ihre Kopfhörer mit 6,3 mm Stereoklinke an, um die Musik über Kopfhörer hören zu können. Beachten Sie, dass beim Anschluss der Kopfhörer Sie keinen Ton über die Lautsprecher hören können, bis die Kopfhörer wieder abgezogen werden.
3. SIGNAL / CLIP INDICATOR – This light will illuminate blue when it detects incoming audio signal. It will illuminate red if that signal is clipping.

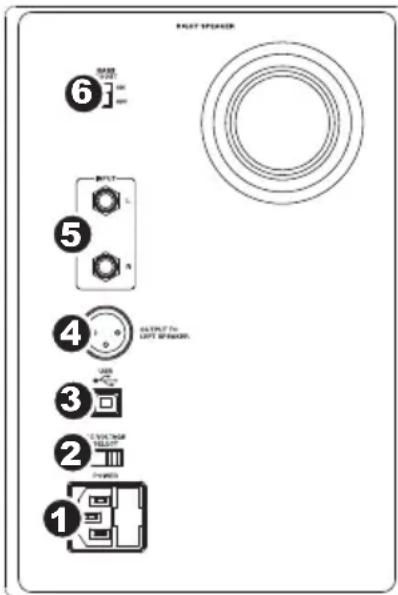

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. POWER – Verbinden Sie diese Buchse über das beiliegende Netzkabel mit einer Stromquelle. Achten Sie unbedingt darauf, dass der Spannungswahlschalter (AC Voltage Selector – siehe #2) auf der für Ihr Land richtigen Spannungseinstellung steht.

2. SPANNUNGSSCHALTER

- Dieser Schalter bestimmt die Eingangsspannung für die Monitore. In den meisten europäischen Ländern sollte der Schalter auf „220-240V“ stehen. Anwender aus den USA verwenden Sie Schalterstellung „100-120V“.

6 1 5 4 3 2 1 AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONSOR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS OR AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPONS AUTO SPUNS

LEFT BEANSER RIGHT STRAWN NET-SPRING ④

1. USB (1.1) – Verwenden Sie das mitgelieferte USB Kabel, um das Lautsprechersystem mit einem freien USB Port Ihres Computers zu verbinden. Da die M1Active 520 USB Monitore Plug-and-Play-kompatibel sind, müssen Sie keine Treiber installieren – die Lautsprecher können gleich nach dem Anschluss verwendet werden.

Falls es beim Anschluss der Monitore über einen USB Hub zu Problemen kommt, verbinden Sie die Lautsprecher direkt mit dem Computer.

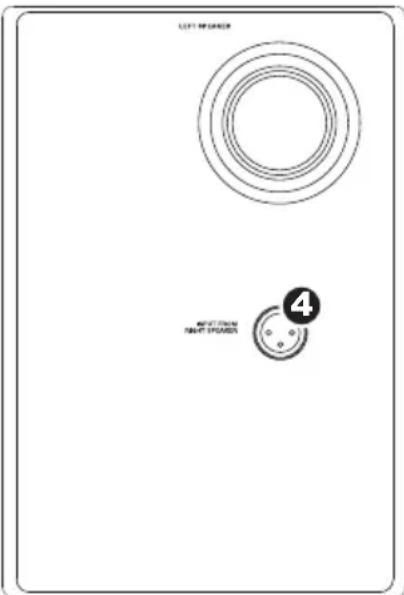

1. AUSGANG AUF LINKEN LAUTSPRECHER – Das ist der Audioanschluss für den linken Lautsprecher. Verwenden Sie das mitgelieferte XLR Klinkenkabel, um den rechten mit dem linken Lautsprecher zu verbinden.
2. 1/4" TRS EINGÄNGE – Verwenden Sie optionale 6,3 mm Klinkenkabel, um eine externe Klangquelle an diese Eingänge anzuschließen.
3. BASS BOOST – Dieser Schalter ermöglicht es, die Bassfrequenzen der Lautsprecher anzuheben.

TECHNICAL SPECIFICATIONS
