Marke	Alesis
Modell	Elevate 5 MKII
Produkttyp	Nahfeldmonitor-Lautsprecher (Stereopaar)
Abmessungen (ca.)	228 x 180 x 243 mm (pro Lautsprecher)
Gewicht (ca.)	2,5 kg pro Lautsprecher
Stromversorgung	Netzteil über mitgeliefertes Netzkabel
Leistung	30 W RMS pro Lautsprecher (geschätzt)
Frequenzgang	70 Hz – 20 kHz (geschätzt)
Audioeingänge	RCA Stereo und 6,35 mm (1/4 Zoll) Klinke
Kopfhörerausgang	3,5 mm (1/8 Zoll) Klinke vorne
Bass-Boost	2-stufiger Schalter zur Bassanhebung
Funktionen	Automatische Bereitschaft nach 30 Min. ohne Signal
Empfohlene Platzierung	Gleichseitiges Dreieck mit dem Hörer, Hochtöner auf Ohrhöhe
Ausrichtung	Bevorzugt vertikal; horizontal möglich mit Hochtönern nach innen
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen; weiches, trockenes Tuch verwenden
Sicherheit	Sicherheitshinweise vor Gebrauch lesen; Bassreflexöffnung nicht blockieren
Ersatzteile und Reparierbarkeit	Für Reparaturen den Alesis-Kundendienst kontaktieren; Teile nicht einzeln erhältlich
Lieferumfang	Lautsprecherpaar, RCA-3,5-mm-Kabel, 6,35-mm-Verbindungskabel, Netzkabel, Bedienungsanleitung
Garantie	Garantiebedingungen auf alesis.com einsehen

Häufig gestellte Fragen - Elevate 5 MKII ALESIS

Wie schließe ich die Elevate 5 MKII Lautsprecher an?

Schließen Sie das 6,35 mm (1/4 Zoll) Verbindungskabel zwischen dem rechten und linken Lautsprecher an. Verbinden Sie Ihre Audioquellen (Interface, Mischpult) mit den RCA- oder Klinkeneingängen des rechten Lautsprechers. Schließen Sie das Netzkabel an, schalten Sie den Schalter auf ON und stellen Sie die Lautstärke ein.

Welche ideale Höhe für die Platzierung der Monitore?

Die Lautsprecher sollten parallel zum Boden sein, wobei die Mitte zwischen Woofer und Hochtöner auf Ohrhöhe liegt. Dies gewährleistet einen ausgewogenen Hörgenuss.

Kann ich die Lautsprecher horizontal ausrichten?

Ja, aber bevorzugen Sie die vertikale Ausrichtung. Wenn Sie sie horizontal platzieren müssen, richten Sie die Hochtöner nach innen für ein besseres Stereobild.

Wie reinige ich die Lautsprecher?

Trennen Sie die Stromversorgung, verwenden Sie dann ein weiches, trockenes Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Was tun, wenn der Ton zu leise oder verzerrt ist?

Überprüfen Sie die Lautstärke, Kabel und Anschlüsse. Stellen Sie sicher, dass die Quellen eingeschaltet sind und der Bass-Boost-Schalter nicht übermäßig eingestellt ist.

Wie verwende ich den Kopfhörerausgang?

Schließen Sie einen Kopfhörer (3,5 mm) an der vorderen Buchse an. Der Ton der Lautsprecher wird dann stummgeschaltet, bis der Kopfhörer abgezogen wird.

Die Lautsprecher schalten sich von selbst aus, ist das normal?

Ja, sie verfügen über eine automatische Bereitschaft nach 30 Minuten ohne Audiosignal. Sie schalten sich wieder ein, sobald ein Signal erkannt wird.

Kann ich ein XLR-Kabel mit diesen Lautsprechern verwenden?

Nein, die Eingänge sind nur RCA und 6,35 mm Klinke. Verwenden Sie ggf. Adapter.

Wo finde ich die neuesten Informationen zum Produkt?

Besuchen Sie die Website alesis.com für Updates, Kompatibilität und Produktregistrierung.

Was tun bei technischen Problemen?

Kontaktieren Sie den Alesis-Support über alesis.com/support. Versuchen Sie nicht, die Lautsprecher selbst zu öffnen.

BEDIENUNGSANLEITUNG Elevate 5 MKII ALESIS

Benutzerhandbuch (Deutsch)

Einführung

1. Stellen Sie sicher, dass alle im Einführung > Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.
2. Lesen Sie die Sicherheitshinweise, bevor Sie das Produkt verwenden.
3. Stellen Sie das Gerät an einen für den Betrieb geeigneten Standort.
4. Stellen Sie sichere, dass die hochwertigen, geschirmten Audiokabel nicht in der Höhe von Quellen verwendet werden, die elektromagnetische Interferenzen verursichen.

Lieferumfang

Elevate 5 MKII Lautsprecher (Stereo-Paar)

RCA-zu-3,5 mm (1/8") Audio-Kabel

6,35 mm (1/4") Verbindungskabel

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie alesis.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie alesis.com/support.

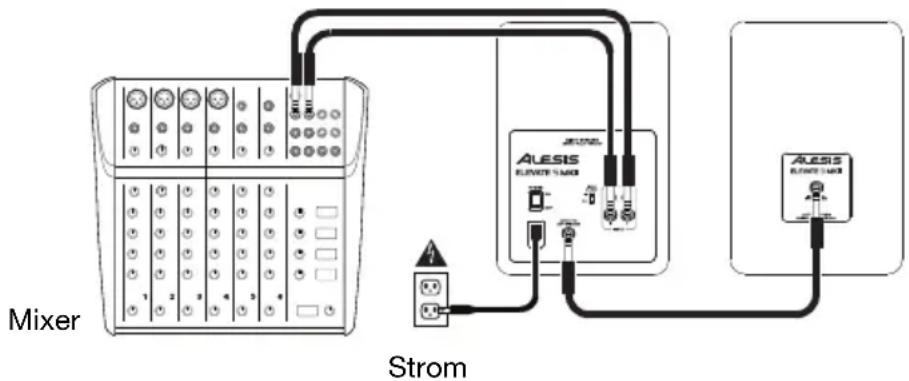

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

Bevor Sie den rechten Laatsprecher von Elevate 5 einschalten, gehen Sie folgendermaßen vor:

1. Sorgen Sie davon, dass der Lautstärkeregler am rechten Laufsprecher des Elevate 5 auf Null besteht.
2. Verbinden Sie den linken und rechten Laatsprecher des Elevate 5 mit dem mitgelieferten 1/4 -Verbindungskabel.
3. Schlieben Sie alle Audio-Quellen (wie z.B. Soundkarte oder Mischpult etc.) an die Eingänge am rechten Laufsprecher des Elevate 5 an. Schalten Sie die Audio-Quellen ein.
4. Verbinden Sie das mitgelieferte Netzkabel mit dem Netzeingang am rechten Lautsprecher des Elevate 5 und stecken Sie anschließend das andere Ende des Stromkabels in eine Steckdose.
5. Stellen Sie den Netzschalter am rechten Laufsprecher des Elevate 5 auf die Position "Ein".
6. Stellen Sie den Lautstärkeregler auf der Vorderseite des rechten Laufsprechers nach Wunsch ein.

Positionierung der Laufsprecher

Die Positionierung der Laufsprecher hat einen groBen Einfluss darauf, wie gut sie im Studio klingen. Obwohl Nahfeld-Studiomonitore ohnehin erher darauf ausgelegt sind, eine schlechte Positionierung auszugleichen, sollen den Sie möglichst darauf achtten, dass die Laufsprecher und Ihr Kopf ein gleichseitiges Dreieck bilden. Mit anderen Worten: Sorgen Sie davon, dass jeder Laufsprecher jeweils den gleichen Abstand zum anderen Laufsprecher und ihrerk Kopf hat. Sind die Laufsprecher platziert, drehen Sie jedem Laufsprecher weniger, so dass sie zum Hörer zeigen.

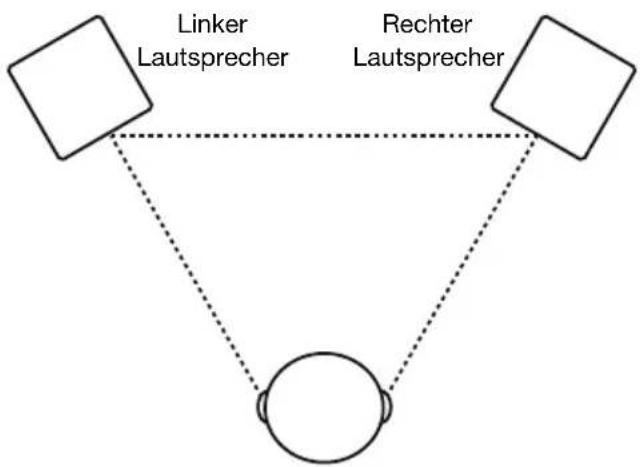

Sehen Sie sich das Diagramm auf der rechten Seite an. Beachten Sie, dass der Abstand vom Kopf des Hörers zu jedem Laufsprecher so groß wie der Abstand zwischen dem linken und dem rechten Laufsprecher sein soll. Denken Sie auch davon die Laufsprecher liegt zu drehen, so dass sie zum Hörer zeigen. Das ware die ideale Aufstellung - falls dies praktisch nicht durchführbar ist, versuchen Sie dieser Aufstellung so nahe wie möglich zukommen.

Hörer

Die Laufsprecher und Hörer sollen sich jeweils in den drei Ecken eines gleichseitigen Dreiecks befinden.

Höhe der Laufsprecher

Die Elevate 5 befinden sich in idealer Höhe, wenn die Laufsprecher parallel zum Boden stehen und der Mittelpunkt zwischen Woofer und Hochtöner auf Ohrhöhe ist.

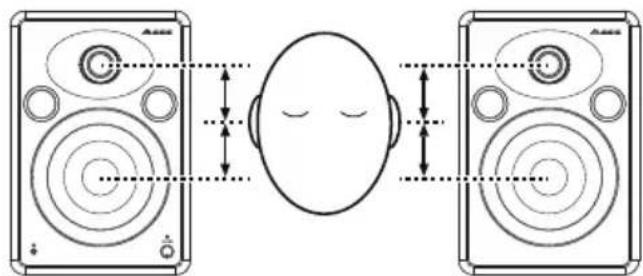

Das Diagramm rechts zeigt die ideale Lautspricherhöhe in Relation zum Hörer. Beachten Sie, dass die Ohren des Hörers unmittelbar zwischen Woofer und Hochtönern sind.

Mittelpunkt zwischen Hochtöner/Woofer

Ausrichtung der Laufsprecher

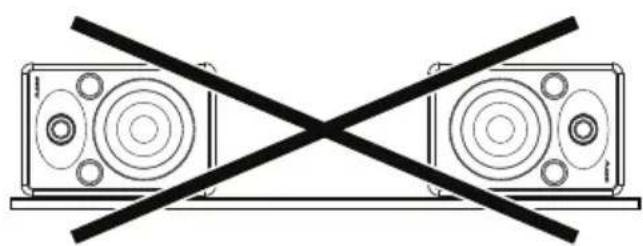

Wenn möglich, stellen Sie die Elevate 5-Monitore senkrecht auf und legen Sie sie nicht auf die Seite. Die Tief- und Hochlöner der Elevate 5-Monitore sind senkrecht ausgerichtet und liefern Beste Ergebnisse, wenn sie aufrecht stehen. Wenn Sie sie auf die Seite legen, kann dies zu starken Reflexionen von nahegelegen den Oberflächen und einem spektral unausgewogenem Klangbild führen.

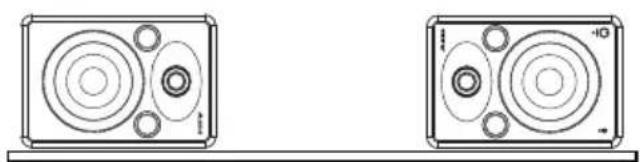

Falls Sie die Elevate 5-Monitore aus Platzoder Sightgrunden dennoch auf die Seite legen mussen, verbessern Sie das Stereobild, indem Sie die Hochtoner nachinnen drehen.

Funktionen

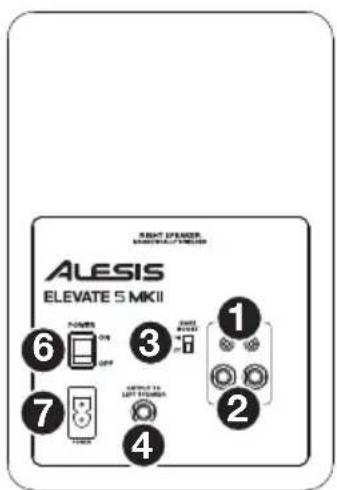

Rückseite

1. Cinch-Eingänge: Verwenden Sie das mitgelieferte Audio-Kabel oder andere Cinch-Kabel (separatehältlich), um externe Tonquellen an diese Eingänge anzuschreiben.
2. 6,35 mm (1/4")- Eingänge: Verwenden Sie 6,35 mm (1/4")- Kabel (separatehältlich), um eine externe Audioquelle an diese Eingänge anzuschlieben.
3. Bass Boost: Mit diesen Schalter konnen Sie die Bassfrequenzen Ihres Lautspechers verstärken.
4. Ausgang Lautsprecher links: Dies ist der Audioanschluss für den linken Lautsprecher. Verwenden Sie das mitgelieferte 6,35 mm (1/4") Verbindungskabel, um den rechten Lautsprecher mit dem linken Lautsprecher zu verbinden.

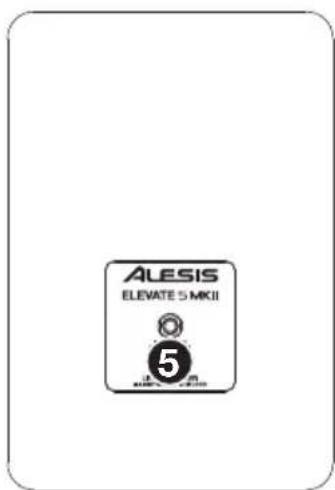

5. Eingang vom rechten Laatsprecher: Dies ist der Audio-Anschluss für den rechten Laatsprecher. Verwenden Sie das mitgelieferte 6,35 mm (1/4")-Verbindungskabel, um den linken Laatsprecher mit dem rechten Laatsprecher zu verbinden.
6. Ein-/Ausschalter: Schaltet Elevate 5 ein und aus. Wenn Elevate 5 mehr als 30 Minuten kein Audiosignal über die Eingänge empfangt, schaltet sich das Gerät automatisch ab, um Strom zu sparen. Sobald Elevate 5 ein Audiosignal über seine Eingänge empfangt, schaltet es sich automatisch wieder ein.
7. Stromanschluss: Stecken Sie das mitgelieferte Netz-kabel hier ein.

Vorderseite

1. Hochtoner: Gibt die hohen Frenzen wieder.
2. Woofer: Gibt tiefe Frenzen wieder.
3. Kopfhörer: Verbinden Sie ihre 3,5 mm (1/8")-Kopfhörer mit diesen Ausgang, um die Musik über ihre Kopfhörer zu horen. Beachten Sie, dass Sie keinen Ton von den Laufsprechern horen können solange Sie Kopfhörer an die Elevate 5 angeschlossen haben.
4. Lautstärke: Dieser Regler wird verwendet, um die Lautstärke der Laufsprecher einzustellen.
5. Bassreflex Öffnung: Der wichtere Bassreflexausgang betont den vom Woofer generierten Bass, um den Schallpegel tiefer Freqenzen zu erhöhen. Passen Sie auf, dass dieser Ausgang nicht verdeckt wird, da er entscheidend für Die Basswiedergabe ist.
