Marque	Alesis
Modèle	Elevate 5 MKII
Type de produit	Haut-parleur de monitoring de proximité (paire stéréo)
Dimensions (approx.)	228 x 180 x 243 mm (chaque enceinte)
Poids (approx.)	2,5 kg chaque enceinte
Alimentation	Secteur via câble d'alimentation inclus
Puissance	30 W RMS par enceinte (estimation)
Réponse en fréquence	70 Hz – 20 kHz (estimation)
Entrées audio	RCA stéréo et 6,35 mm (1/4 po) jack
Sortie casque	3,5 mm (1/8 po) jack avant
Bass boost	Sélecteur 2 positions pour augmentation des basses
Fonctionnalités	Mise en veille automatique après 30 min sans signal
Placement recommandé	Triangle équilatéral avec l'auditeur, tweeter à hauteur d'oreille
Orientation	Verticale de préférence ; horizontale possible avec tweeters vers l'intérieur
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Lire les consignes de sécurité avant utilisation ; ne pas obstruer l'évent des graves
Pièces détachées et réparabilité	Contacter le service après-vente Alesis pour réparation ; pièces non vendues séparément
Contenu de la boîte	Paire d'enceintes, câble RCA-3,5 mm, câble d'interconnexion 6,35 mm, câble d'alimentation, guide d'utilisation
Garantie	Consulter le site alesis.com pour les conditions de garantie

FOIRE AUX QUESTIONS - Elevate 5 MKII ALESIS

Comment brancher les enceintes Elevate 5 MKII ?

Branchez le câble d'interconnexion 6,35 mm (1/4 po) entre l'enceinte droite et gauche. Connectez vos sources audio (interface, console) aux entrées RCA ou jack de l'enceinte droite. Branchez le câble d'alimentation, mettez l'interrupteur sur ON, puis réglez le volume.

Quelle est la hauteur idéale pour placer les moniteurs ?

Les enceintes doivent être parallèles au sol, avec le milieu entre le woofer et le tweeter à hauteur de vos oreilles. Cela assure une écoute équilibrée.

Puis-je orienter les enceintes horizontalement ?

Oui, mais privilégiez la verticale. Si vous devez les placer horizontalement, orientez les tweeters vers l'intérieur pour une meilleure image stéréo.

Comment nettoyer les haut-parleurs ?

Débranchez l'alimentation, puis utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Que faire si le son est trop faible ou déformé ?

Vérifiez le volume, les câbles et les connexions. Assurez-vous que les sources sont sous tension et que le sélecteur Bass boost n'est pas excessif.

Comment utiliser la sortie casque ?

Branchez un casque (3,5 mm) sur la prise avant. Le son des enceintes est alors coupé jusqu'au débranchement du casque.

Les enceintes s'éteignent toutes seules, est-ce normal ?

Oui, elles disposent d'une mise en veille automatique après 30 minutes sans signal audio. Elles se rallument dès qu'un signal est détecté.

Puis-je utiliser un câble XLR avec ces enceintes ?

Non, les entrées sont uniquement RCA et jack 6,35 mm. Utilisez des adaptateurs si nécessaire.

Où trouver les dernières informations sur le produit ?

Consultez le site alesis.com pour les mises à jour, la compatibilité et l'enregistrement du produit.

Que faire en cas de problème technique ?

Contactez le support Alesis via alesis.com/support. N'essayez pas d'ouvrir les enceintes vous-même.

MODE D'EMPLOI Elevate 5 MKII ALESIS

Guide d'utilisation (Francais)

Présentation

1. Assurez-vous que tous les articles enumerated dans le Présentation > Contenu de la boîte de ce guide sont inclus dans la boîte.
2. Veuillez dire le livre des consignes de sécurité avant d'utiliser le produit.
3. Placez le produit dans un endroit approprié à son utilisation.
4. Veuillez you assurer que les cables audio blindés de qualité supérieure sont utilisés loin des sources d'interférences electromagnétiques.

Contenu de la boite

Elevate 5 MKII haut-parleurs (paire stéreo)

Cable audio RCA-à-3,5 mm (1/8 po)

Cable d'interconnexion 6,35 mm (1/4 po)

Cable d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site alesis.com.

Pour de plus amples informations, visitez alesis.com/support.

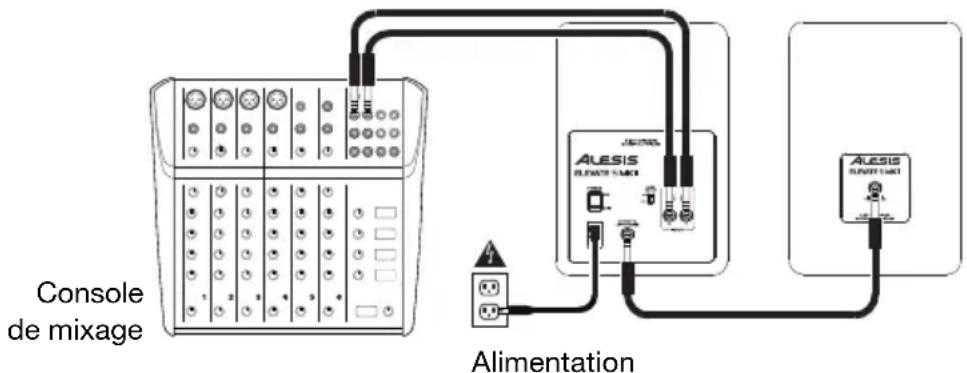

Démarrage

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément.

Avant de mettre le haut-parleur droit du Elevate 5 sous tension, procedez comme suit :

1. Veuillez you assurer que la commande de volume sur le haut-parleur croit du Elevate 5 est au minimum.
2. Branchez les haut-parleurs gauche et droit du Elevate 5 à l'aide du cable d'interconnexion 6,35 mm (1/4 po) fourni.
3. Branchez les sources audio (par exemple, une interface audio, une console de mixage, etc.) aux entrées du haut-parleur droit du Elevate 5. Mettez les sources audio sous tension.
4. Branchez le cable d'alimentation fourni à l'entrée d'alimentation sur le haut-parleur droit du Elevate 5, puis branchez l'autre extrémité du cable d'alimentation à une prise de courant.
5. Mettez l'interrupteur d'alimentation sur le haut-parleur croit du Elevate 5 à la position « on »
6. Reglez le volume sur le panneau avant du haut-parleur droit du Elevate 5.

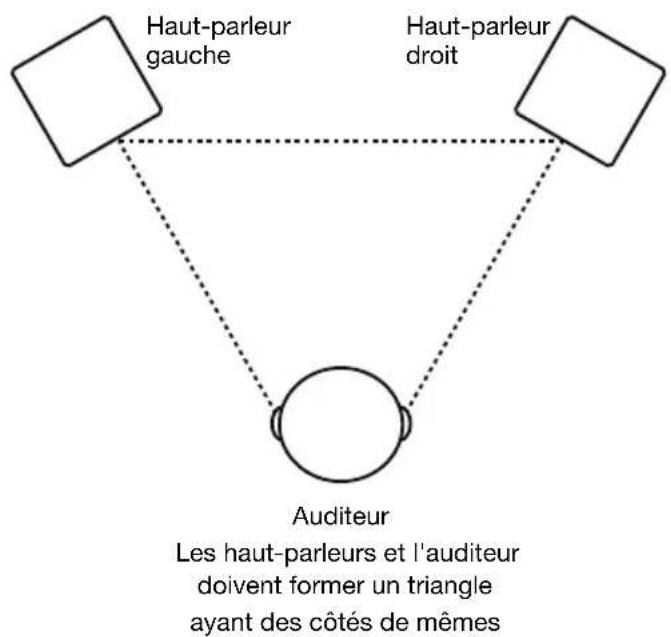

Placement des haut-parleurs

Le placement de vos haut-parleurs aura un impact enorme sur leur performance dans votre studio. Bien que les haut-parleurs de proximite sont concus pour etre plus compatissants lorsqu'il s'agit de placement, il est tout de meme preferable de vous assurer qu'ils forment un triangle equilateral par rapport a voitre tete. En d'autres termes, assurez-vous que les haut-parleurs sont a la meme distance de voitre tete ainsi que de l'un et I'autre. Une fois que chaque hautparleur a ete positionne, pivotez-les legement afin que les transducteurs des haut-parleurs soient pointes vers I'auditeur.

Regardez le diagramme de droite. Veuillez remarquer que la distance entre la tete de l'auditeur et chaque haut-parleur est la même que la distance entre les haut-parleurs gauche et droit. Remarquez également que les haut-parleurs sont

tournés légèrement afin que les transducteurs fassent face à l'auditeur. Il s'agit d'une installation ideale, mais s'il n'est pas pratique (ou possible) de le faire, essayez de vous rapprocher de cette configuration le plus possible.

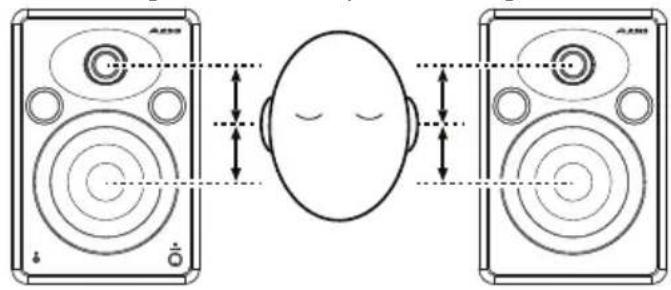

Hauteur des haut-parleurs

Pour etre a la hauteur ideale,le Elevate 5 doit etre parallle au sol et le milieu entre le haut-parleur d'extremes graves et le haut parleur des aigus doit etre a la hauteur des oreilles.

Le diagramme à droite montre la hauteur de placement ideale des haut-parleurs par rapport à l'auditeur. Veuillez remarquer que les oreilles de l'auditeur sont directement entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus

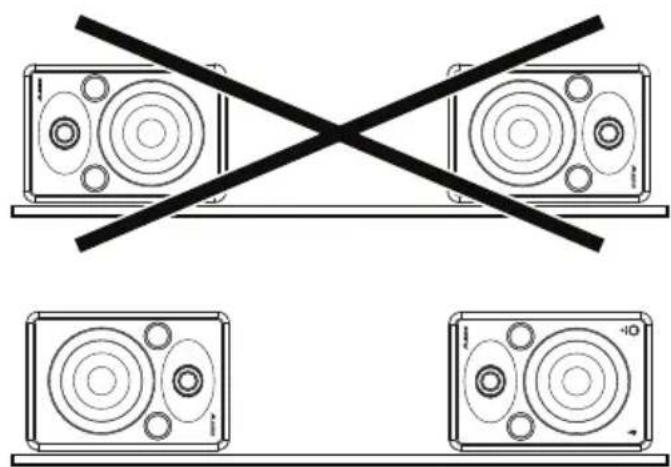

Orientation des haut-parleurs

Dans la mesure du possible, posez les moniteurs Elevate 5 à la vertical et évitez de les coucher sur le côté. Le woofer et le tweeteter du moniteur Elevate 5 sont alignés verticalement et produit sur les mêleurs résultats en position verticale. En les posants sur un côté, d'importantes réflexions peuvent se creer sur les surfaces proches et déséquilbrer le spectre audio global.

Si vos moniteurs Elevate 5 doivent'être orientés à l'horizontal du fait de restrictions d'espace, ou pour ne pas obstruer le champ de vision, positionné les tweeters vers l'intérieur pour obtenir une meilleure image stéreo.

Caractéristiques

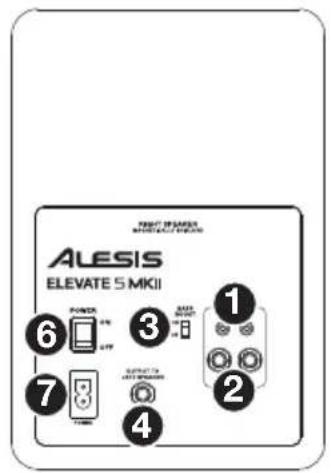

Panneau arrête

1. Entrées RCA: Utilisez le cable audio inclus ou des autres cables RCA (vendus séparation) afin de brancher des sources audio externes à ces entrées.
2. Entrées 6,35 mm (1/4 po): Utilisez des cables 6,35 mm (1/4 po) (vendus séparation) pour brancher des sources audio externes à ces entrées.
3. Bass boost: Ce sélecteur à 2 positions permet d'augmenter les basses fréquences des haut-parleurs.
4. Sortie haut-parleur gauche: Cette entree perme de brancher le hautparleur gauche. Utilisez le 6,35 mm (1/4 po) dinterconnexion cable po inclus pour brancher le haut-parleur gauche a celui de droite.
5. Entrée du haut-parleur droit : C'est la connexion audio vers le haut-parleur droit. Utilisez le cable d'interconnexion 6,35 mm (1/4 po) fourni pour brancher le haut-parleur gauche à celui de droite.
6. Interrupteur d'alimentation: Cet interrupteur met le Elevate 5 sous et hors tension. Pour économiser de l'énergie, le Elevate 5 s'eteint automatiquement après 30 minutes lorsqu'aucun signal n'est transmis par ses entrées. Une fois qu'un signal audio est détecté par le Elevate 5, il se remettra automatiquement sous tension.
7. Entrée d'alimentation: Ce connecteur permet de brancher le cable d'alimentation inclus.

Panneau avant

1. Haut-parleur d'augus: Ce haut-parleur permet d'assurer la réponse en hautes fréquences.
2. Haut-parleur d'extremes graves : Ce haut-parleur permet d'assurer la reponse en basses fréquences.
3. Asque: Un casque d'écoute de 3,5 mm (1/8 po) peut être branché à cette sortie afin d'entendre votre mix via casque. Il est à noteser que lorsqu'un casque est branché au Elevate 5, vous ne pouvez pas entendre le son via les haut-parleurs jusqu'à ce que le casque soit débranché.
4. Volume: Ce bouton permet d'ajuster le volume des haut-parleurs.
5. Évent des graves : L'évent des graves permet un renforcement des graves créé par le haut-parleur des graves afin d'augmenter le niveau de pression-acoustique (SPL). Assurez vous que cet orifice n'est pas obstrué afind'eviter une perte de réponse des graves.
