Produkttyp	Aktiver Monitorlautsprecher
Marke	Alesis
Modell	Elevate 4
Konfiguration	Stereosystem 2.0 (aktiver rechter Lautsprecher, passiver linker Lautsprecher)
Hochtönertyp	Tweeter
Tieftönertyp	Woofer
Audioeingänge	Stereo-RCA, 6,35 mm TRS
Stereo/Sub-Ausgang	3,5 mm für Subwoofer oder Aufnahme
Kopfhörerausgang	3,5 mm (schaltet Lautsprecher stumm)
Bass Boost	Bassverstärkungswahlschalter
Automatische Bereitschaft	Nach 30 Minuten ohne Audiosignal
Stromversorgung	Netzstrom über mitgeliefertes Netzkabel
Mitgelieferte Kabel	3,5 mm Verbindungskabel, RCA-auf-3,5 mm Kabel, Netzkabel
Empfohlene Platzierung	Gleichseitiges Dreieck mit dem Hörer, Ohrhöhe, vertikale Ausrichtung
Pflege	Mit einem weichen, trockenen Tuch reinigen. Die Bassöffnung nicht blockieren.
Sicherheit	Detaillierte Sicherheitshinweise in der mitgelieferten Anleitung
Ersatzteile und Reparierbarkeit	Bei Reparaturen den Alesis-Support kontaktieren

Häufig gestellte Fragen - Elevate 4 ALESIS

Wie schließe ich die Elevate 4 Lautsprecher an?

Verbinden Sie den linken Lautsprecher mit dem rechten über das mitgelieferte 3,5 mm Verbindungskabel. Schließen Sie Ihre Audioquellen (RCA oder 6,35 mm) am rechten Lautsprecher an. Schließen Sie dann das Netzkabel an den rechten Lautsprecher an und schalten Sie ihn ein.

Warum kommt kein Ton?

Überprüfen Sie, ob der rechte Lautsprecher eingeschaltet ist (grüne LED leuchtet). Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht. Wenn ein Kopfhörer angeschlossen ist, sind die Lautsprecher stummgeschaltet. Überprüfen Sie die Audio-Kabelverbindungen.

Was tun, wenn ein Lautsprecher nicht funktioniert?

Überprüfen Sie das Verbindungskabel zwischen den beiden Lautsprechern. Stellen Sie sicher, dass es korrekt in die 3,5 mm Buchsen eingesteckt ist. Testen Sie mit einer anderen Audioquelle. Wenn das Problem weiterhin besteht, kontaktieren Sie den Alesis-Support.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeregler / Netzschalter an der Vorderseite des rechten Lautsprechers. Die Lautstärke steigt im Uhrzeigersinn. Beim Einschalten ist ein Klickgeräusch zu hören.

Wie aktiviere ich den Bass Boost?

Auf der Rückseite des rechten Lautsprechers schalten Sie den Bass Boost-Schalter um, um die Bassfrequenzen zu verstärken. Dies betont die Basswiedergabe.

Nach wie vielen Minuten schalten sich die Lautsprecher in den Standby-Modus?

Das System schaltet sich nach 30 Minuten ohne Audiosignal automatisch in den Standby-Modus. Es wacht sofort auf, wenn ein Signal erkannt wird.

Kann ich einen Kopfhörer an die Lautsprecher anschließen?

Ja, schließen Sie einen Kopfhörer mit einem 3,5 mm-Stecker an die Kopfhörerbuchse auf der Vorderseite an. Wenn ein Kopfhörer angeschlossen ist, werden die Lautsprecher automatisch stummgeschaltet.

Wie schließe ich einen externen Subwoofer an?

Verwenden Sie den 3,5 mm Stereo/Sub-Ausgang auf der Rückseite des rechten Lautsprechers. Schließen Sie ein 3,5 mm Kabel an den Eingang Ihres Subwoofers an. Dieser Ausgang liefert ein Vollbereichs-Audiosignal.

Welche Kabel sind im Lieferumfang enthalten?

Die Box enthält: ein 3,5 mm Verbindungskabel zum Verbinden der beiden Lautsprecher, ein RCA-Stereo-auf-3,5 mm Kabel zum Anschluss von Quellen und ein Netzkabel.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche zu reinigen. Verwenden Sie keine scheuernden oder flüssigen Reinigungsmittel. Stellen Sie sicher, dass die Bassöffnung auf der Rückseite frei bleibt.

BEDIENUNGSANLEITUNG Elevate 4 ALESIS

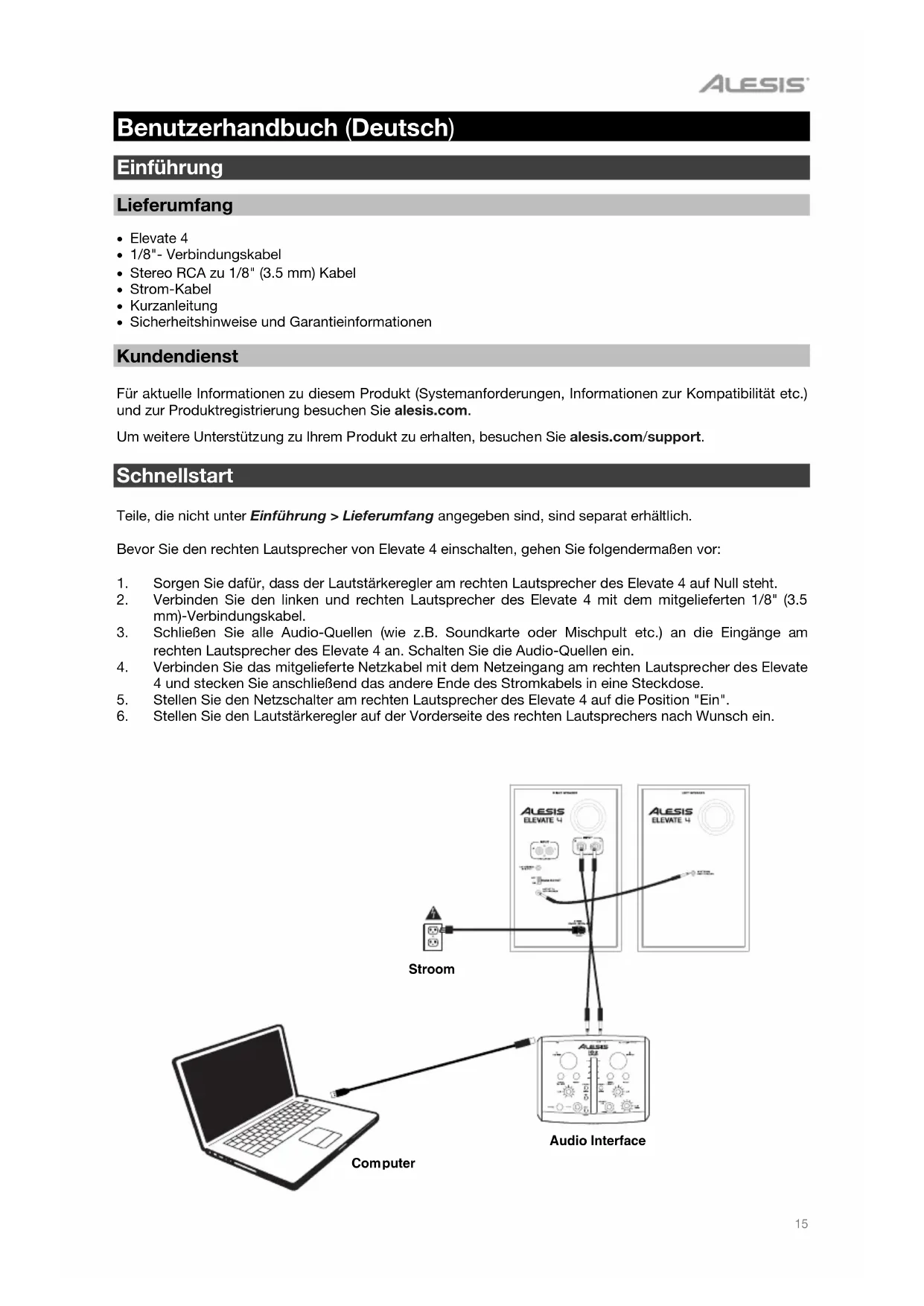

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Elevate 4
1/8"-Verbindungskabel
- Stereo RCA zu 1/8'' (3.5 mm) Kabel
Strom-Kabel
- Kurzanleitung
- Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie alesis.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie alesis.com/support.

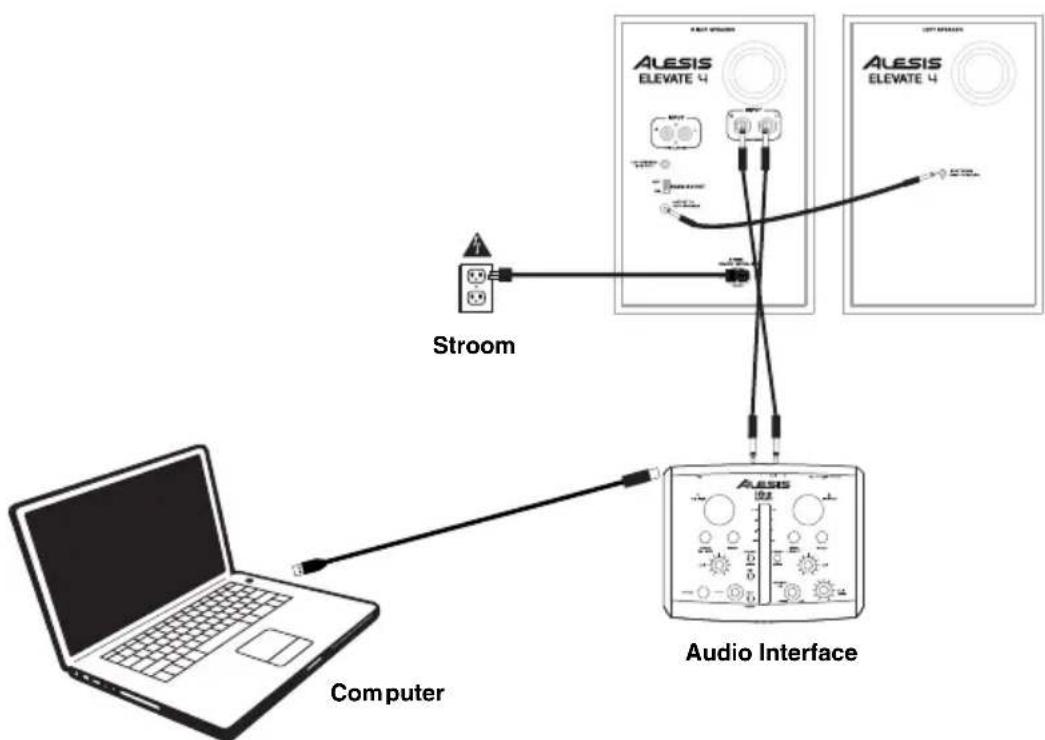

Schnellstart

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

Bevor Sie den rechten Laatsprecher von Elevate 4 einschalten, gehen Sie folgendermaBen vor:

1. Sorgen Sie damit, dass der Lautstärkeregler am rechten Laufsprecher des Elevate 4 auf Null stehen.
2. Verbinden Sie den linken und rechten Laufsprecher des Elevate 4 mit dem mitgelieferten 1/8 (3.5 mm)-Verbindungskabel.
3. Schlieben Sie alle Audio-Quellen (wie z.B. Soundkarte oder Mischpult etc.) an die Eingänge am rechten Laufsprecher des Elevate 4 an. Schalten Sie die Audio-Quellen ein.
4. Verbinden Sie das mitgelieferte Netzkabel mit dem Netzeingang am rechten Laatsprecher des Elevate 4 und stecken Sie anschliebend das andere Ende des Stromkabels in eine Steckdose.
5. Stellen Sie den Netzschalter am rechten Laufsprecher des Elevate 4 auf die Position "Ein".
6. Stellen Sie den Lautstärkeregler auf der Vorderseite des rechten Laufsprechers nach Wunsch ein.

Funktionen

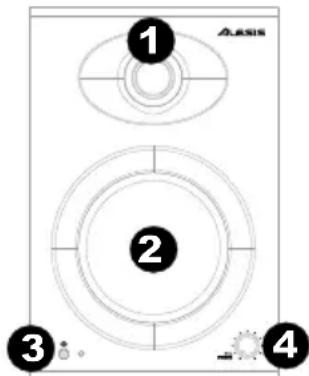

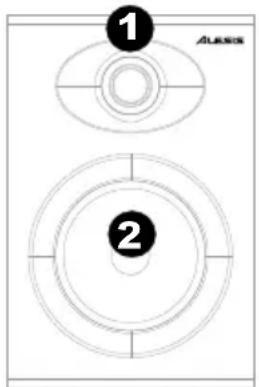

Vorderseite

1. Hochtoner: Gibt die hohen Frenzen wieder.
2. Woofer: Gibt tiefe Frenzen wieder.
3. Kopfhörer: Verbinden Sie ihre 1/8'' (3.5 mm) - Kopfhörer mit diesen Ausgang, um die Musik über ihre Kopfhörer zu horen. Beachten Sie, dass Sie keinen Ton von den Laufsprechern horen können solange Sie Kopfhörer an die Elevate 4 angeschlossen haben.
4. Lautstärke / Ein-/Ausschalter: Schalten Sie ihre Laufsprecher mit diesen Knopf ein und passen Sie die Lautstärke an. Drehen Sie einfach am Regler, um die Laufsprecher einzuschalten. Sie horen ein Klicken, wenn die Laufsprecher eingeschaltet sind. Eine LED auf der linken Seite des Laufsprechers wird aufleuchten. Um die Laufsprecher auszuschalten, drehen Sie die Lautstärke einfach ganz herunter; Die LED schaltet sich aus und signalisiert, dass die Laufsprecher ausgeschaltet sind. Wenn Elevate 4 mehr als 30 Minuten kein Audiosignal über die Eingänge empfangt, schaltet sich das Gerät automatisch ab, um Strom zu sparen. Sobald Elevate 4 ein Audiosignal über seine Eingänge empfangt, schaltet es sich automatisch wieder ein.

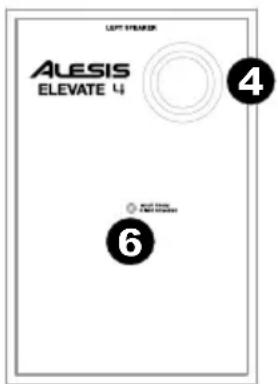

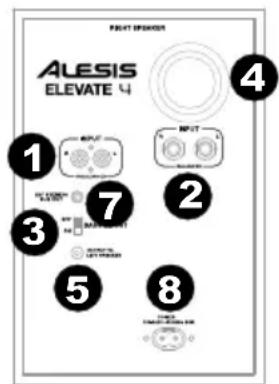

Rückseite

1. Cinch-Eingänge: Verwenden Sie Cinch-Kabel (separatehältlich),um externe Tonquellen an diese Eingänge anzuschlieben.
2. 1/4"-Eingänge: Verwenden Sie 1 / 4" (6.35 mm)-Kabel (separatehältlich), um eine externe Audioquelle an diese Eingänge anzuschlieben.
3. Bass Boost: Mit diesen Schalter können Sie die Bassfrequenzen Ihr's Lautsprechers verstärken.
4. Bassreflex Öffnung: Derindhere Bassreflexausgang betont den vom Woofer generierten Bass, um den Schallpegel tiefer Frenzen zu erhöhen. Passen Sie auf, dass dieser Ausgang nicht verdeckt wird, da er entscheidend für Die Basswiedergabe ist.
5. Rechter Laatsprecher-Ausgang: Dies ist der Audioanschluss für den linken Laatsprecher. Verwenden Sie das mitgelieferte 1/8'' (3.5 mm)-Links Kabel, um den rechten Laatsprecher mit dem linken Laatsprecher zu verbinden.
6. Linker Laatsprecher Eingang: Dies ist der Audio-Anschluss für den rechten Laatsprecher. Verwenden Sie das mitgelieferte 1/8 (3.5 mm)-Verbindungskabel, um den linken Laatsprecher mit dem rechten Laatsprecher zu verbinden.
7. Stereo-/Sub-Ausgang: Dies ist ein Audio- Ausgang für das gesamte Frequenzspektrum, an den ein Mixer, Aktivboxen oder ein externes Aufnahmegerät angeschlossen werden kann.
8. Stromanschluss: Stecken Sie das mitgelieferte Netz-kabel hier ein.

Aufstellung

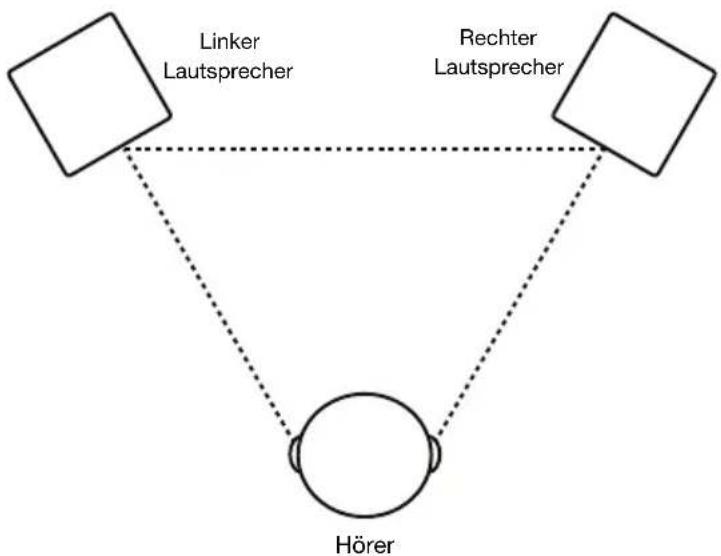

Positionierung der Laufsprecher

Die Positionierung der Lautsprecher hat einen groBen Einfluss darauf, wie gut sie im Studio klingen. Obwohl Nahfeld-Studiomonitore ohnehin ether darauf ausgelegt sind, eine schlechte Positionierung auszugleichen, sollen den Sie möglichst darauf achten, dass die Lautsprecher und Ihr Kopf ein gleichseitiges Dreieck bilden. Mit anderen Worten: Sorgen Sie dazu, dass jeder Lautsprecher jeweils den gleichen Abstand zum anderen Lautsprecher und Ihr hem Kopf hat. Sind die Lautsprecher platziert, drehen Sie jedem Lautsprecher leicht, so dass sie zum Hörer zeigen.

Sehen Sie sich das Diagramm auf der rechten Seite an. Beachten Sie, dass der Abstand vom Kopf des Hörers zu jedem Laufsprecher so groß wie der Abstand zwischen dem linken und dem rechten Laufsprecher sein soll. Denken Sie auch daran die Laufsprecher möglich zukommen.

Die Lautsprecher und Hörer sollen sich jeweils in den drei Ecken eines gleichseitigen Dreiecks befinden.

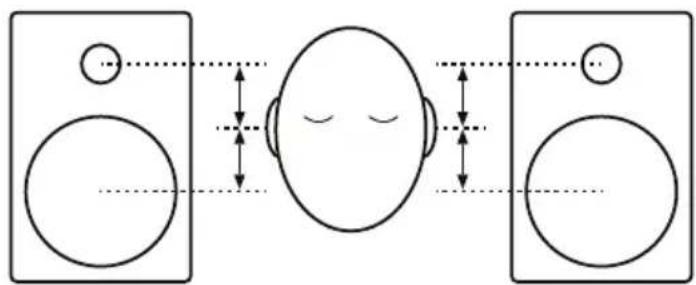

Höhe der Laufsprecher

Die Elevate 4 befinden sich in idealer Hohe, wenn die Lautsprecher parallel zum Boden stehen und der Mittelpunkt zwischen Woofer und Hochtöner auf Ohrhöhe ist.

Das Diagramm rechts zeigt die ideale Lautsprecherhöhe in Relation zum Hörer. Beachten Sie, dass die Ohren des Hörers unmittelbar zwischen Woofer und Hochtöner sind.

Mittelpunkt zwischen Hochtöner/Woofer

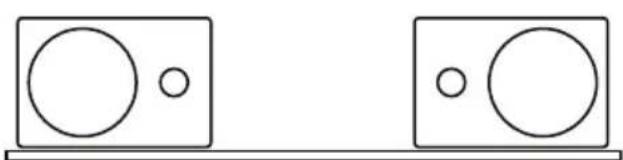

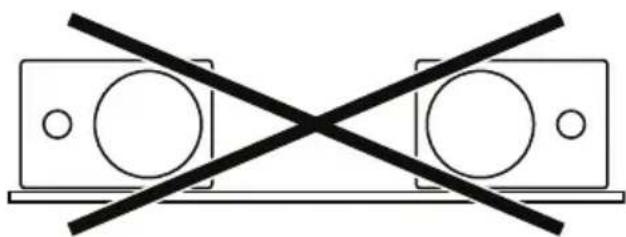

Ausrichtung der Laufsprecher

Wenn möglich, stellen Sie die Elevate 4-Monitore senkrecht auf und legen Sie sie nicht auf die Seite. Die Tief- und Hochltoner der Elevate 4-Monitore sind senkrecht ausgerichtet und liefern Beste Ergebnisse, wenn sie aufrecht stehen. Wenn Sie sie auf die Seite legen, kann dies zu starken Reflexionen von nahegelegenen Oberflächen und einem spektral unausgewogenem Klangbild führen.

Falls Sie die Elevate 4-Monitore aus Platz- oder Sichtgründen davon auf die Seite legen müssen, verbessern Sie das Stereobild, indem Sie die Hochtöner nachinnen drehen.
