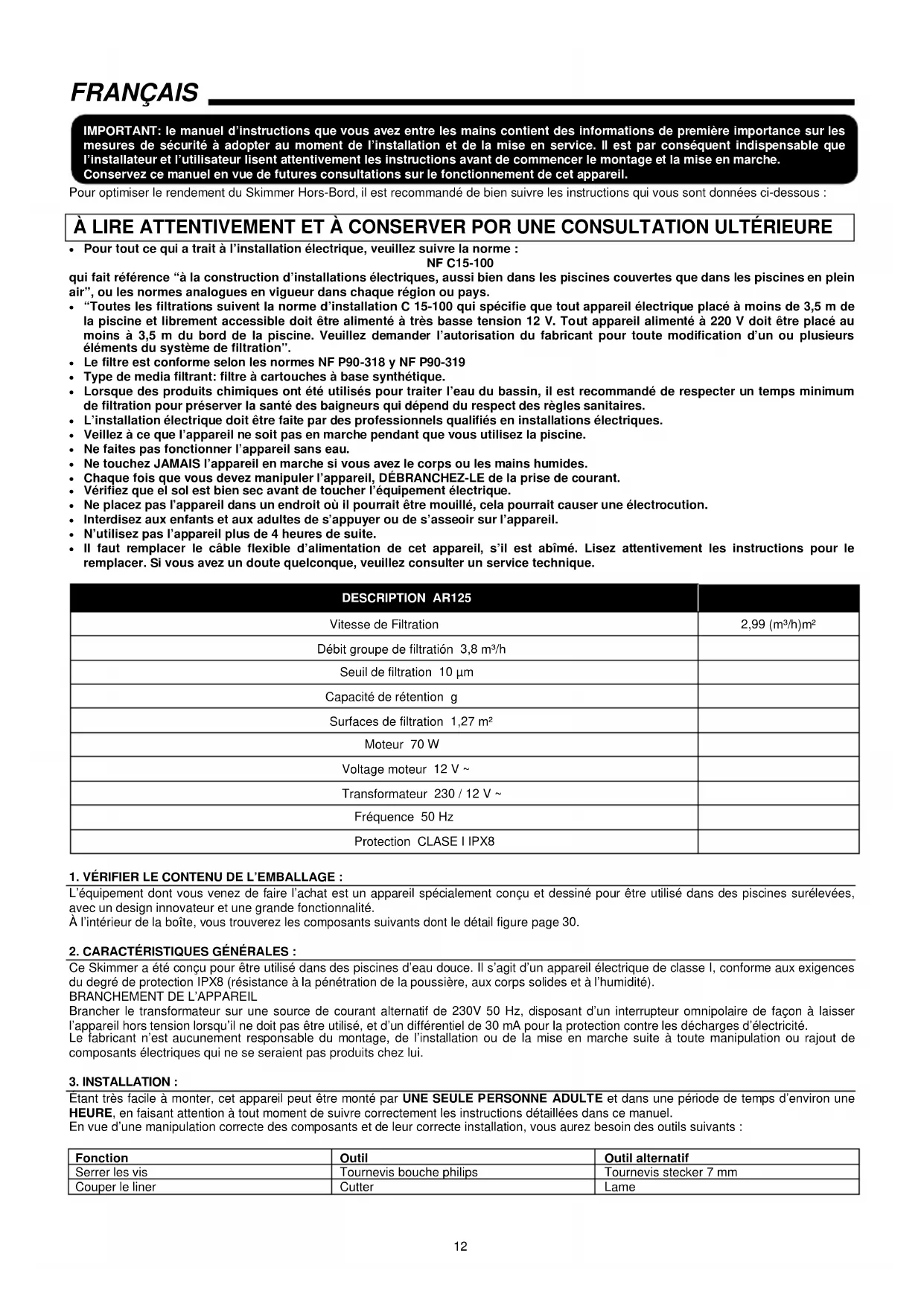

MODE D'EMPLOI AR125 GRE
IMPORTANT: le manuel d'instructions que vous avez entre les mains contient des informations de première importance sur les mesures de sécurité à adopter au moment de l'installation et de la mise en service. Il est par conséquent indispensable que l'installateur et l'utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche. Conservez ce manuel en vue de futures consultations sur le fonctionnement de cet appareil.
Pour optimiser le rendement du Skimmer Hors-Bord, il est recommandé de bien suivre les instructions qui vous sont disponibles ci-dessous :
À LIRE attentivement et à conserver POR une consultation ultréireure
Pour tout ce qui a trait à l'installation électrique, veuillez suivre la norme : NF C15-100
qui fait référence "à la construction d'installations électriques, aussi bien dans les piscines couvertes que dans les piscines en plein air", ou les normes analogues en vigueur dans chaque région ou pays.
Toutes les filtrations suivent la norme d’installation C 15-100 qui spécifie que tout appareil électrique placé à moins de 3,5 m de la piscine et librement accessible doit être alimenté à travers une tension de 12 V. Tout appareil alimenté à 220 V doit être placé au moins à 3,5 m du bord de la piscine. Veuillez demander l'autorisation du fabricant pour toute modification d'un ou plusieurs éléments du système de filtration. Le filtre est conforme selon les normes NF P90-318 et NF P90-319 - Type de média filtrant : filtré à cartouches à base synthétique. Lorsque des produits chimiques ont été utilisés pour traiter l'eau du bassin, il est recommandé de respecter un temps minimum de filtration pour préserver la santé des baigneurs qui dépend du respect des règles sanitaires. L'installation électrique doit être faite par des professionnels qualifiés en installations électriques. Veillez à ce que l'appareil ne soit pas en marche pendant que vous utilisez la piscine. - Ne faites pas fonctionner l'appareil sans eau. - Ne touchez JAMAIS l'appareil en marche si vous avez le corps ou les mains humides. - Chaque fois que vous devez manipuler l'appareil, DÉBRANCHÉZ-LE de la prise de courant. - Vérifiez que le sol est bien sec avant de toucher l'équipement électrique. - Ne placez pas l'appareil dans un endroit où il pourrait être mouillé, cela pourrait causer une électrocution. - Interdisez aux enfants et aux adultes de s'appuyer ou de s'asseoir sur l'appareil. - N'utilisez pas l'appareil plus de 4 heures de suite. - Il faut remplacer le câble flexible d'alimentation de cet appareil, s'il est abîmé. Lisez attentivement les instructions pour le replacer. Si vous avez un doute quelconque, veuillez consulter un service technique.
| DESCRIPTION AR125 | |
| Vitesse de Filtration | 2,99 (m3/h)m2 |
| Débit groupe de filtración 3,8 m3/h | |
| Seuil de filtration 10 μm | |
| Capacité de rétention g | |
| Surfaces de filtration 1,27 m2 | |
| Moteur 70 W | |
| Voltage moteur 12 V ~ | |
| Transformateur 230 / 12 V ~ | |
| Fréquence 50 Hz | |
| Protection CLASE I IPX8 |
1. Vérifier le contenu de l'emballage :
L'équipement dont vous venez de faire l'achat est un appareil spécialement conçu et dessiné pour être utilisé dans des piscines surélévées, avec un design innovateur et une grande fonctionnalité.
À l'intérieur de la boîte, vous trouvez les composants suivants dont le détail figure page 30.
2. Caractéristiques générales :
Ce skimmer a été conçu pour être utilisé dans des piscines d'eau douce. Il s'agit d'un appareil électrique de classe I, conforme aux exigences du degré de protection IPX8 (résistance à la pénétration de la poussière, aux corps solides et à l'humidité).
BRANCHEMENT DE L'APPAREIL
Brancher le transformateur sur une source de courant alternatif de 230V 50 Hz, disposant d'un interrupteur omnipolaire de façon à laisser l'appareil hors tension lorsqu'il ne doit pas être utilisé, et d'un différentiel de 30 mA pour la protection contre les décharges d'électricité.
Le fabricant n'est aucuneument responsable du montage, de l'installation ou de la mise en marche suite à toute manipulation ou rajout de composants électriques qui ne se seraient pas produits chez lui.
3. Installation :
Etant très facile à monter, cet appareil peut être monté par UNE SEULE PERSONNE ADULTE et dans une période de temps d'environ une HEURE, en faisant attention à tout moment de suivre correctement les instructions détaillées dans ce manuel.
En vue d'une manipulation correcte des composants et de leur correcte installation, vous aurez besoin des outils suivants :
| Fonction | Outil | Outil alternatif |
| Serrer les vis | Tournevis bouche philips | Tournevis stecker 7 mm |
| Couper le liner | Cutter | Lame |
Avant l'installation
Avant d'installer le Skimmer, la piscine devra avoir été placée de façon à ce que la découpe prévue pour le montage du Skimmer soit placée face aux vents dominants (voir Fig. 1), afin que ceux-ci facilitent le mouvement de la saleté déposée à la surface de la piscine vers la goulotte du Skimmer hors-bord.
Suivre attentivement les instructions de montage de la structure métallique et du liner de la piscine.
Le Skimmer hors-bord doit être placé sur le haut de la paroi externe de la piscine.
Son rôle est d'aspirer l'eau en surface pour que les impuretés les plus grosses se déposent dans le panier préfiltrant, et de laisser passer les plus fines qui seront retenues par le filtre à cartouche.
4. Montage :
Le corps du Skimmer hors-bord intègre l'objet filtrant, ou filtre à cartouche, ainsi que le moteur et la turbine situés dans la partie inférieure et dont le rôle est de faire circuler l'eau. Celle-ci est recueillie par la goulotte du Skimmer hors-bord placée sur la partie supérieure. Après être passée dans le filtre, l'eau est rejetée dans la piscine par la buse inférieure.
4.1.1. Préfixation de la BUSE de RETOUR du skimmer à DOS (fig. 1)
Cette préfixation permet à l'eau filtrée de s'introduire de nouveau dans la piscine, fermant ainsi le cycle de filtration.
Commencer à remplir la piscine d'eau, arrêtant le remplissage à 4 cm environ du bord inférieur de l'orifice de la valve de dérivation.
Marquer l'orifice en utilisant un crayon feutte et faire une coupure en croix au centre de l'orifice à l'aide d'un cutter (LAME) sans dépasser le trou de l'étampe. Introduire l'anneau de friction et un des joints (Fig. 1) dans la buse de retour.
Depuis l'intérieur de la piscine, introduire dans la coupure qui a été faite la buse de return munie de l'anneau de friction et du joint.
Il faudra couper très soigneusement les morceaux de liner qui dépassent sur la partie extérieure de la piscine.
Couper le liner à l'aide d'un cutter (lame) en suivant la marque de l'étampe (au cours de cette opération, il ne doit y avoir aucune tension sur le liner).
Installer le joint double du skimmer, entourant la tôle et le inner (N° 7 Fig. 2).
Placer la vanne sur le skimmer (Fig. 4) et fixer le skimmer dans la piscine, en vissant les 2 vis courtes (N° 9 Fig. 2) à partir de l'intérieur de la piscine, celles-ci devant traverser le liner, le joint double, la tôle de la piscine et devant finalement s'emboiter dans les trous du skimmer (Fig. 2).

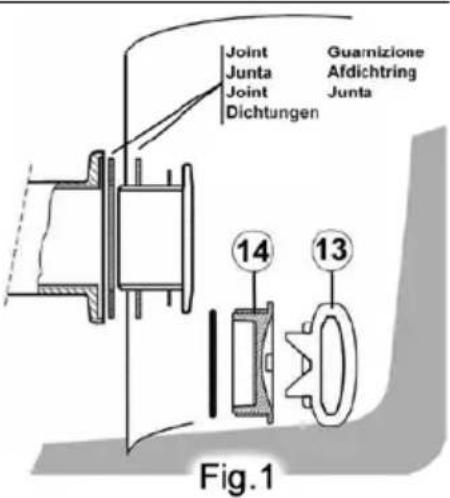

4.1.3. Fixation de la BUSE de RETOUR
Depuis l'extérieur de la piscine, introduire l'autre joint (Fig. 1) sur la partie filtre de la buse de retour qui dépasse.
Visser fermement la buse de retour contre le corps du Skimmer à dos à l'aide de la clé (N° 13 Fig. 1).
4.1.4. Fixation du CADRE du skimmer a DOS

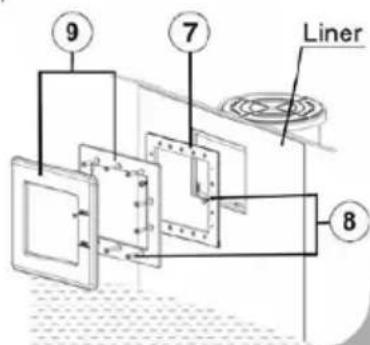

Depuis l'intérieur de la piscine, placer sur le joint le cadre du Skimmer à dos (N° 9 Fig. 2), sans le couvercle décoratif du cadre, faire passer les 10 vis longues (N° 8 Fig. 2) à travers le cadre en traversant le liner; les visser un peu seulement, pour en vérifier l'emboitement correct. Ne pas serrer les vis avec force dès le début, commencer peu à peu dans l'ordre signalé (Fig. 3) jusqu'à les serrer fermement.
4.1.5. Derniers détails
Placer le couvercle décoratif (N° 9 Fig. 2), en veillant à placer les marques de niveau dans la position ajustée.
Introduire la cartouche filtrante, l'extrémité filée étant dirigée vers le bas, et la visser dans son logement.
Placer le panier préfiltre sur la partie supérieure, à l'intérieur du Skimmer à dos, puis mettre le couvercle du Skimmer à dos dans son logement en le faisant tourner sur lui-même.
Terminer de remplir la piscine, jusqu'à ce que l'eau arrive à un niveau situé entre la marque de maximum et celle de minimum, de la bouche du Skimmer à dos.
Ne pas placer le Couvercle d'aspiration. L'utiliser uniquement lorsqu'il vous faut employer le nettoyeur de fond.
4.2. Branchement électrique
Placer le transformateur à une distance minimum de 3,5 m du bord de la piscine (Fig. 5). Brancher le transformateur sur une prise de courant alternatif de 230 V et 50Hz, avec prise de terre. Il est indispensable d'utiliser un interrupteur omnipolaire pour laisser le filtre hors tension lorsqu'il n'est pas utilisé, ainsi qu'un différentiel de 30 mA pour se protégger contre les décharges. (Non livre avec l'appareil. Peut être acquis dans un magasin de matériel électrique).
Vérifier le fonctionnement du moteur en plaçant la main devant la buse de retour afin de vérifier que l'eau sort.
Fig.2 Fig.3
Fig.4
Filtration :
Le Skimmer est conçu pour aspirer et retenir les impuretés qui sont en suspension dans l'eau de la piscine. Après un traitement initial de filtrage (jusqu'à ce que l'eau de la piscine soit propre), il faudra remettre en circulation une fois par jour toute l'eau de la piscine. L'élément qui réalise le nettoyage de l'eau est la cartouche filtrante (N° 4) qui est à l'intérieur du Skimmer. Celle-ci se compose d'un tissu à maille très fine qui retient la saleté.
En fonction de la saleté, des heures de filtration et du volume de la piscine, la cartouche filtrante (N° 4) a besoin d'être nettoyée plus ou moins fréquemment. Lorsque vous constatez que la quantité d'eau qui retourne à l'intérieur de la piscine diminue, il faudra procéder au nettoyage de la cartouche filtrante ou, si besoin est, il faut la remplacer par une autre cartouche neuve.
Volume piscine en m³ Debit filtre en ^3/ Heures nécessaires
Vos besoins de filtration sont déterminés par le volume en m³ d'eau de votre piscine par rapport aux m³/h de débit de l'appareil.
Laissez au moins 2 heures de repos au moteur entre intervalles de fonctionnement.
Pour le traitement initial de filtration, il faut respecter les périodes de repos indiquées. Il est recommandé d'augmenter le temps de filtration au fur et à mesure qu'augmente la température de l'eau de votre piscine.
5. Fonctionnement
L'élément qui réalise le nettoyage de l'eau est la cartouche qui se trouve à l'intérieur du Skimmer à dos. Celle-ci se compose d'un tissu à maille très fine qui retient la saleté.
En fonction des périodes d'utilisation du filtre, de l'environnement, des arbres, du pollen, des insectes et de la fréquence des bains, facteurs déterminant la saleté de l'eau de la piscine, la cartouche doit être nettoyée plus ou moins fréquemment.
Lorsque vous constatez que la quantité d'eau qui retourne à l'intérieur de la piscine diminue, il faudra procéder au nettoyage de la cartouche (voir paragraphe 6.1. Nettoyage de la cartouche).
Pour conserver l'eau de la piscine en bon état, il faut aussi utiliser les produits chimiques recommandés par le fabricant (chlore, anti-algues, etc.).
Vous pourrez prolonger la durée de vie de votre filtre à dos si vous le faites fonctionner pendant des périodes de temps continues de moins de 4 heures. Vos besoins quotidiens de filtration sont déterminés par le volume en m³ d'eau de votre piscine par rapport aux 3,8 m³/h de début du Skimmer à dos.
Laisser le moteur se reposer au moins 2 heures entre chaque période de fonctionnement.

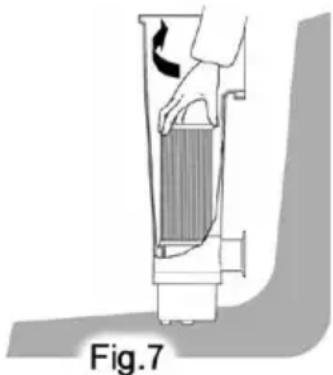

6.1. Nettoyage de la cartouche
Débrancher l'appareil de la prise de courant.
Retirer le couvercle et le panier.
Dévisser la cartouche de son logement et l'extraire de l'intérieur du Skimmer à dos (Fig. 7).

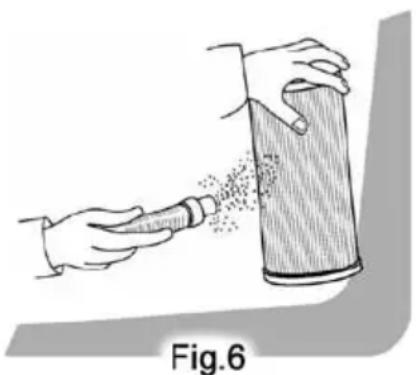

Placer la cartouche sous un jet d'eau d'un tuyau d'arrosage à basse pression, jusqu'à ce que la cartouche soit bien propre (Fig. 6).
Introduire de nouveau la cartouche, l'extrémité filtrée étant dirigée vers le bas, et la visser dans son logement.
Mettre en place le panier préfiltre et le couvercle du Skimmer à dos.
6.2. Nettoyage du FOND de la piscine
Pour nettoyer le fond de la piscine, vous pouvez vous servir du Skimmer à dos, en utilisant ou Nettoyeur de fond "Triangular" + couvercle adaptation / AR-2062.
Consultez votre revendeur ou le Service Après-Vente du fabricant de la piscine pour en faire l'achat. N'utilisez que des pièces de rechange d'origine.
Un tuyau plus long que la longueur nécessaire pour parvenir à tous les points de la piscine complique la manipulation. Mieux vaut couper le morceau de tuyau en trop. Faites bien attention que les extrémités en caoutchouc ne perdent pas leur étanchéité.
6.2.1. Connexion du nettoyeur de FOND
Débrancher l'appareil de la prise de courant.
Mettre à l'intérieur du Skimmer l'accessoire bouchon aspiration, la prise dirigée vers le haut, sans retarder le panier.
Amorcer le tuyau.
Faire passer depuis L'INTERIEUR DE LA PISCINE l'extrémité du tuyau dans la vanne du Skimmer en faisant très attention que l'air n'y pénétre pas, la connecter à la prise du bouchon d'aspiration, en la tenant obliquement pour en faciliter le raccord.
L'encastrer ensuite horizontalement en introduisant plus profondément le tuyau. FAIRE BIEN ATTENTION DE NE PAS ABIMER LA VANNE DU SKIMMER AU COURS DE CETTE OPÉRATION.
LE NIVEAU D'EAU DU SKIMMER DOIT ETRE AU MAXIMUM ET AU-DESSUS DU RACCORD ENTRE LE BOUCHON ET LE TUYAU POUR EVITER LA PENETRATION D'AIR.
Mettre le skimmer à dosage en marche et procéder au nettoyage du fond de la piscine.
6.2.2. Amorcage du TUYAU du nettoyeur de FOND:
Introduire délicatement le nettoyeur de fond avec la perche et le tuyau connecté à l'intérieur de la piscine, verticalement, et en le laissant se remplir d'eau, tout en maintenant le reste du tuyau en dehors de l'eau.
Introduire ensuite petit à petit le tuyau dans l'eau de 50 cm en 50 cm, les segments introduits devant se remplir complètement d'eau au fur et à mesure qu'ils s'enfoncent. À la fin de l'opération, tout le tuyau doit être plongé dans l'eau et rempli.
Si le tuyau n'est pas entièrement amorcé, le nettoyeur de fond ne pourra aspirer et le purificateur pourrait s'endommager en fonctionnant à vide.
Utilisation :
- Il est imperative de vérifier la non obturation des orifices d'aspiration.
- Il est conseillé d'arrêter la filtration pendant les opérations de maintenance du système de filtration.
- Surveiller régulièrement le niveau d'encrassement du filtre.
- Interdire l'accès au bassin en cas de dépréciation du ou des système(s) de filtration.
7. Composants electriques
Pour garantir la sécurité électrique, l'appareil est doté d'un ensemble électrique protégé contre l'entrée d'eau ; en cas de déterioration du câble ou d'un de ses composants, il faudra remplacer tout l'ensemble électrique.
Ne manipuler en aucun cas aucun des composants de cet ensemble électrique, car cela annulerait la sécurité de l'appareil.
Reemplacement de l'ensemble électrique
En cas de déterioration du câble ou d'un des composants de l'ensemble électrique, procéder comme suit :
- Débrancher l'appareil de la prise de courant.
- Dévisser les 3 vis du couvercle inférieur et extraire le couvercle inférieur.
- Dévisser les 3 vis qui fixent le moteur et retirer le groupe électrique/moteur.
- Mettre en place le nouveau groupe électrique/moteur en vissant les 3 vis au corps du skimmer et remettre le couvercle inférieur en vissant les 3 vis correspondantes.
8. Période d'hiver - entretien lorsque l'appareil n'est PAS utilisé
Pour garantir une belle conservation de l'appareil pendant la période d'hiver, ou lorsque vous ne l'utilisez pas durant de longues périodes de temps, il faudra procéder comme suit :
Vider d'eau la piscine, en arrêtant à 4 cm au-dessous du bord inférieur du cadre (N° 9 Fig. 2) du skimmer à dos.
Introduire le joint torique (Fig. 1) dans le bouchon d'hivernage (N° 14 Fig. 1) et visser celui-ci sur la buse de retour depuis l'intérieur de la piscine, à l'aide de la clé (N° 13 Fig. 1). Démonter la cartouche, la sécher et la ranger.
Il est recommandé de profiter de cette occasion pour vérifier visuellement l'état du câble et des autres composants électriques afin de les remplacer, si besoin est; pour ce, procéder comme il est décrit dans le paragraphe COMPOSANTS ÉLECTRIQUES.
| PROBLÉMES CAUSE SOLUTION | ||
| Le Skimmer à dos ne filtré pas, mais il introduit de l'eau dans la piscine | La cartouché n'est pas placé correctement | La placer correctement et la visser |
| La cartouché est abîmée par suite de son usage | La replacer par une autre cartouché neuve | |
| Le filtré ne donne pas de débit dans la buse de retard | Par suite de son usage, le filtré est sale | Procédéter au nettoyage de la cartouché comme il est indiqué au paragraph 6.1. Nettoyage de la cartouché |
| Mauvaise connexion électrique | Vérifier la connexion | |
| Vérifier le cable du filtre | ||
S'il s'avère impossible de trouver une solution au problème, veuillez vous mettre en contact avec le fabricant de la piscine. Le numéro de téléphone et les horaires sont indiqués dans les instructions.
9. Information environnementale traitement des appareils électriques et électroniques usagés (applicable uniquement dans (u.e.))
Afin de réduire la quantité de déchets d'appareils électriques et électroniques, afin d'éviter le danger de leurs composants, d'encourager la réutilisation des appareils ainsi que la valorisation de leurs déchets, et de déterminer une gestion appropriée de ceux-ci, en essayant d'améliorer l'efficacité de la protection environnementale, ont été établies de nombreuses normes applicables à la fabrication du produit, et d'autres relatives à la gestion environnementale correcte lorsque ces appareils sont hors service.
De même, on prétend améliorer le comportement environnemental de toutes les personnes qui interviennent dans le cycle de vie des appareils électriques et électroniques, tels que les producteurs, les distributeurs, les utilisateurs et, en particulier, les intervenants directement impliqués dans la gestion des déchets dérivés de ces appareils.
À partir du 13 août 2005, quand vous souhaitez vous débarrasser de votre appareil usage, vous avez deux façons de vous en défaire :
- si vous achetez un nouvel appareil qui est plus ou moins du même genre ou qui réalise les mêmes fonctions que votre appareil usagé, vous pourrez le remettre au distributeur, sans aucun frais à votre charge, au moment de l'achat ou bien vous pourrez le déposer à l'endroit destiné à cette fin par les différents organismes locaux.
Les frais de gestion seront à notre charge.
Les appareils portent une étiquette sur laquelle figure le symbole d'une "poubelle à ordures sur roulettes barrée". Ce symbole indique la nécessité d'une collecte sélective et triée du reste des déchets urbains.
Nos produits sont conçus et fabriqués avec des matériaux et des composants de haute qualité, respectueux de l'environnement, qui sont réutilisables et recyclables. Malgré tout, les différentes parties qui composent cet article ne sont pas biodégradables ; c'est pourquoi il ne faut pas les mettre au rebut en les jetant dans l'environnement.
1. Aspects généraux
1.1. Conformément à ces dispositions, le vendeur garantit que le produit GRE correspondant à cette garantie ("le Produit") ne présente aucun défaut de conformité au moment de sa livraison. 1.2. La Période de Garantie pour le Produit est de deux (2) ans et elle sera calculée à partir du moment de sa remise à l'acheteur. 1.3. S'il se produisait un défaut de conformité du Produit et si l'acheteur le notifiait au vendeur pendant la Période de Garantie, le vendeur devrait réparer ou remplacer le Produit à ses propres frais au lieu qu'il jugerait opportun, à moins que cela soit impossible ou disproportionné. 1.4. Lorsque le Produit ne pourra être ni réparé ni remplacé, l'acheteur pourra demander une réduction proportionnelle du prix ou, si le défaut de conformité est suffisamment important, la résolution du contrat de vente. 1.5. Les parties remplacées ou réparées en vertu de cette garantie n'élargiront pas le délai de la garantie du Produit original, celles-ci étant cependant couvertes par leur propre garantie. 1.6. Pour l'effet de la présente garantie, l'acheteur devra justifier la date d'acquisition et de livraison du Produit. 1.7. Quand plus de six mois se seront écoulés depuis la remise du Produit à l'acheteur et que ce dernier alléguera un défaut de conformité de ce Produit, l'acheteur devra justifier l'origine et l'existence du défaut allégué. 1.8. Le présent Certificat de Garantie ne limite pas, ni préjuge les droits correspondant aux consommateurs en vertu des normes nationales de caractère impératif.
2. Conditions particulieres
2.1. La présente garantie couvre les produits auxquels ce manuel fait référence. 2.2. Le présent Certificat de Garantie ne sera applicable que dans les pays de l'Union Européenne. 2.3. En vue de l'efficacité de cette garantie, l'acheteur devra suivre strictement les indications du Fabricant comprises dans la documentation qui est jointe au Produit, quand celle-ci sera applicable selon la gamme et le modèle du Produit. 2.4. Quand un calendrier sera spécifié pour le remplacement, la maintenance ou le nettoyage de certaines pièces ou de certains composants du Produit, la garantie sera valable uniquement lorsque ledit calendrier aura été suivi correctement.
3. Limitations
3.1. La présente garantie ne sera applicable que dans les ventes réalisées aux consommateurs, considérant comme "consommateur", toute personne qui achète le Produit à des fins ne faisant pas partie du cadre de son activité professionnelle. 3.2. Aucune garantie n'est concédée pour ce qui a trait à l'usure normale due à l'utilisation du Produit. En ce qui concerne les pièces, composants et/ou matériels fongibles ou consommables comme les piles, les ampoules, etc., il faudra respecter, le cas échéant, ce qui est stipulé dans la documentation qui est jointe au Produit. 3.3. La garantie ne couvre pas les cas où le Produit : (I) a été l’objet d’un traitement incorrect; (II) a été réparé, entretenu ou manipulé par une personne non autorisée ou (III) a été réparé ou entretenu avec des pièces ne étant pas d'origine. 3.4. Quand le défaut de conformité du Produit sera la conséquence d’une installation ou d’une mise en marche incorrecte, la présente garantie répondra uniquement lorsque ladite installation ou mise en marche sera comprise dans le contrat d'achat et de vente du Produit et aura été réalisée par le vendeur ou sous sa responsabilité.
Les produits énumérés ci-dessus sont conformes à:
La Directive de sécurité des machines 89/392/CE.
La Directive de compatibilité électromagnétique
2004/108/CE.
La Directive des appareils à basse tension 2006/95/CE.
Directive sur les déchets d’équipements électriques et électroniques (RoHS) 2002/95/CE
La Réglementation Européenne EN 60335-2-41, dans toutes ses modifications.
