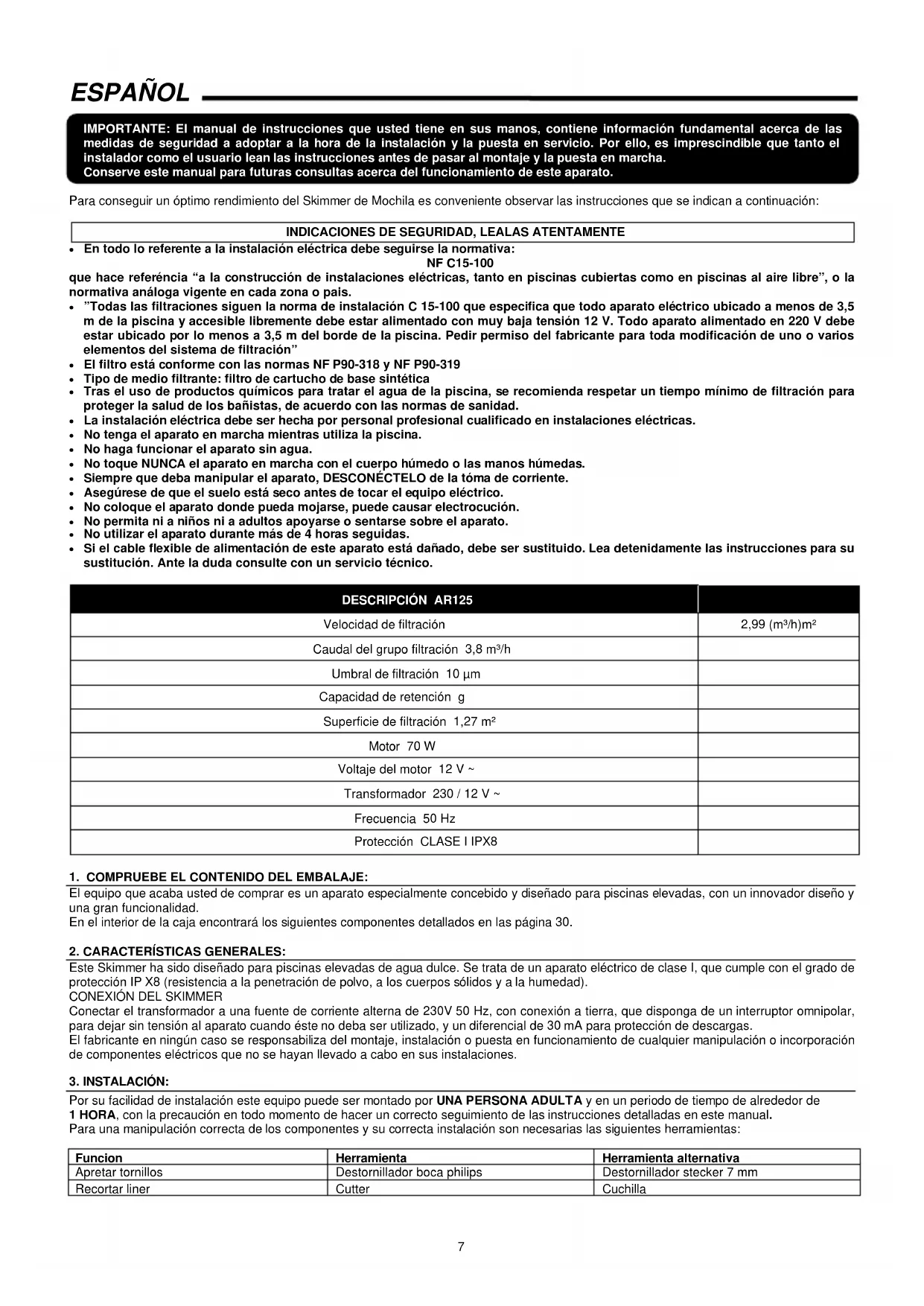

MANUAL DE USUARIO AR125 GRE

IMPORTANTE: El manual de instrucciones que usté tene en sus manos, contiene información fundamental acerca de las medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicios. Por ello, es imprescindible que tanto el instalador como el usuario lean las instrucciones antes de partir al montaje y la puesta en marcha. Conserve este manual para futuras consultas acerca del funcionalement de este aparato.

Para encontrar un optimum rendimiento del Skimmer de Mochila es conveniently observar las instruetiones que se indicate a continuación:

INDICACIONES DE SEGURIDAD, LEALAS ATENTAMENTE

• En todo lo referente a la instalacion electrica debe seguirse la normativa: NF C15-100

que hace referencia "a la construccion de instalaciones electricas, tanto en piscinas cubiertas como en piscinas al aire libre", o la normativa analoga vigente en cada zona o pais.

• "Todas las filtraciones siguen la norma de instalacion C 15-100 que especifica que todo aparato eletrico ubicado a menos de 3,5 m de la pscina y accesible libremente debe estar alimentado con muy bajo tensiOn 12 V. Todo aparato alimentado en 220 V debe estar ubicado por lo menos a 3,5 m del borde de la piscina. Pedir permiso del fabricante para toda modificacion de uno o various elementos del systema de filtracion"
• El filtró está conforme con las normas NF P90-318 y NF P90-319
• Tipo de medio filtrante: filtró de cartucho de base sintética
• Tras el uso de productos químicos para registrar el agua de la piscina, se recomienda respetar un tiempo minimal de filtración para proteger la salute de los bañistas, de acuerdo con las normas de sanidad.
• La instalacion electrica debe ser hecha por personal profesionalriallicado en instalaciones electricas.
• No teng a el aparato en marcha,mienesasutiliza la piscina.
  No haga的功能ar el aparato sin agua.
  No toque NUNCA el aparato en marcha con el cuerpo humedo o las manos humedes.
• Siempre que deba Manipular el aparato, DESCONECTELO de la toma de corriente.
• Asegurese de que el sueño está seco antes de tocar el equipo electrico.
• No coloque el aparato donde pueda mojarse, pueda causar electrucución.
  No permita ni a niños ni aadultos apoyarse o sentarse sobre el aparato.
• No utiliser el aparato durante más de 4 horas seguidas.
• Si el cableFlexible de alimentacion de este aparato está dano, debe ser sustituido. Lea detenidamente las instrucciones para su sustitución. Ante la duda consulte con un service专业技术.

DESCRIPCION AR125
Velocidad de filtración	2,99 (m3/h)m2
Caudal del grupo filtración 3,8 m3/h
Umbral de filtración 10 μm
Capacidad de retencion g
Superficie de filtracion 1,27 m2
Motor 70 W
Voltaje del motor 12 V ~
Transformador 230 / 12 V ~
Frecuencia 50 Hz
Protección CLASE I IPX8

1. COMPRUEBE EL CONTENIDO DEL EMBALAJE:

El equipo que acabaastedecomprar es un aparato specialmenteconcebido ydisnado para piscinas elevadas,con un innovador diseño y una gran funcionalidad.

En el interior de la caja encontrará los siguientes componentes detallados en las página 30.

2. CHARACTERISTICAS GENERALES:

Este Skimmer ha sido diseado para piscinas elevadas de agua dulce. Se tratate de un aparato elctrico de类产品, que cumple con el grade de proteccion IP X8 (resistencia a la penetracion de polvo, a los cuerpos solidos y a la humedad).

CONEXION DEL SKIMMER

Conectar el transformador a una fuente de corriente alterna de 230V50Hz con conexion a tierra, que disponga de un interruptor omnipolar, para partir sin tensi on aparato cuando este no deba serutilado, y un diferencial de 30mA para proteccion de descargas.

El fabricante en ningún caso se responsabiliza del montaje, instalación o puesta en función de在哪quier Manipulación o incorporación de componentes electricos que no se hayan llado a cabo en sus instalaciones.

3. INSTALLACION:

Por su facilidad de instalacion este equipo puee ser montado por UNA PERSONA ADULTA y en un periodo de time de alrededor de 1 HORA, con la precauion en todo momento de hacer un correcto seguinio de las instruiones detalladas en este manual.

Para una Manipulacion correcta de los componentes y su correcta instalacion son necessities las siguerentes herramentas:

Funcion	Herramienta	Herramienta alternatively
Apretar tornillos	Destornillador boca philips	Destornillador stecker 7 mm
Recortar liner	Cutter	Cuchilla

PREVIO A LA INSTALLACION

Antes de instalar el Skimmer de mochila en la piscina, se ha de situar la piscina de tal manera que el troquel que leva para acoplan el Skimmer de mochila quede打架 a los vientos dominantes, (Fig. 1) para que these ayuden aellar la socidad que quede en la superficie de la piscina hacia la boca del Skimmer de mochila.

Seguir cuidadosamente las instrucciones de montaje de la chapay liner de la piscina.

El Skimmer de mochilacede quedar en la parte exterior y alta de la pared de la piscina.

Su func n es recoger el agua de la superficie, posandose en el cesto prefiltro las impurezas de mayor tama y dejo pasar las de menor tama para que sean retendidas por el filtro de cartucho.

EN NINGUN CASO EL PRODUCTO QUIMICO DEBE PONERSE EN EL CESTO O A TRAVES DEL FILTRO, ELLO DETERIORARIA LOS MATERIALS DEL APARATO Y LIMITARIA SU EFICACIA.

4. MONTAJE:

El cierto del Skimmer de mochila es el que aloja el elemento filtrante o filtro de cartucho, también aloja en su parte inferior el motor y la turbina encargados de provocar una circulación de agua, que es recogida en la parte superior a工程技术 de la boca del Skimmer de mochila y es devuelta una vez filtrada por la boquilla inferior.

4.1. FIJACION DEL SKIMMER DE MOCHILA

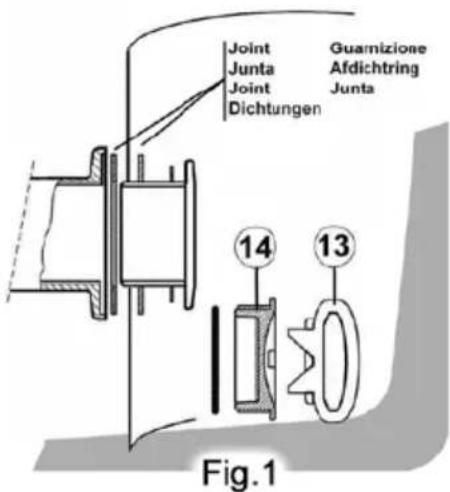

4.1.1. PREFIJACI ON DE LA BOQUILLA DE RETORNO DEL SKIMMER DE MOCHILA (Fig.2)

A trovés de ella el agua filtrada se introduce de nuevo en la piscina cerrando asi el ciclo de filtración.

Empezar a llenar de agua la piscina, deteniendo el lienado a uno 4 cm del borde inferior del orificio de la valvula de returno.

Marcar el orificio con un rotulador y hacer un corte en cruz en el centro del orificio con referencia de un cuter (CUCHILLA) sin rebasar el agujero del troquel.

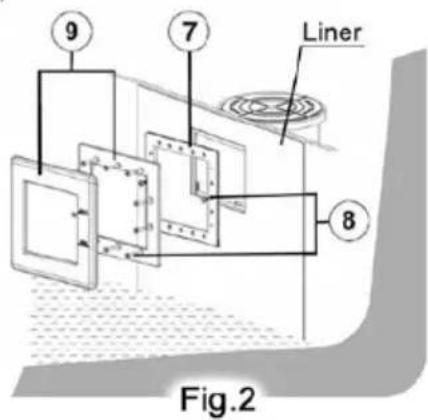

Introducir el anillo de friccion y una de las juntas (Fig. 2). en la boquilla de returno.

De sde el interior de la piscina introducir por el corte, la boquilla de returno con el anillo de friction y la junta.

Los trozos de liner que asomaran por la parte exterior de la piscina deben cortarse de forma limpia y ajustada.

4.1.2. FIJACION DEL CUERPO DEL SKIMMER DE MOCHILA

Recortar elliner con un cuter (cuchilla) siguiendo el marco del troquel (no debe haber en ese momento tensiion ninguna en elliner).

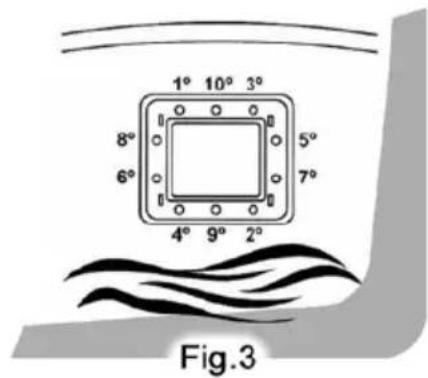

Instalar la junta doble del Skimmer, abrazando la chapay el Iner (N° 7 Fig. 3).

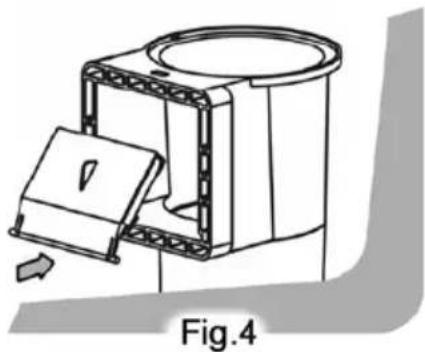

Colocar la compuerta en el skimmer (Fig.5) y configurar el skimmer en la piscina atornillando los 2 tonillos cortos (N°8 Fig.3) desde el interior de la piscina,estos deben atrevasar el liner,la junta doble,la chapa de la piscina y finalmente encontrarse con los agujeros del skimmer (Fig 3).

4.1.3. FIJACION DE LA BOQUILLA DE RETORNO

De sde el exterior de la piscina introducir la othera junta (Fig. 2) a la parte roscada de la boquilla de returno que se asoma.

Roscar la boquilla de returno firmamente contra el cuerpo del Skimmer de cochila mediante la ayuda de la llave (N° 13 Fig. 2).

4.1.4. FIJACION DEL MARCO DEL SKIMMER DE MOCHILA

De sde el interior de la piscina colocar sobre la junta el marco del Skimmer de mochila (N° 9 Fig. 3), sin la tapa embellecedora del marco, presentar los 10 tornillos largos (N° 8 Fig. 3) a工程技术 encaje. No aprear los tornillos fuertamente desde un principio, comenzar bajo a poco en el order indicado (Fig. 4) hasta aprearlos firmamente.

4.1.5. ULTIMOS DETALLES

Colocar la tapa embellecedora (N° 9 Fig. 3), teniendo la precaución de colocar las MARCAS de nivel en la posicion adecuada.

Introducir el cartucho filtrante con el extremo roscado hacía abajo, y roscarlo en su alojamento.

Colocar el cesto prefiltro en la parte superior, en el interior Skimmer de cochila y porultimate la tapa del Skimmer de cochila que se coloca en su alojamento mediante un giro de la misma.

Acabar de llenar la piscina, hasta que el agua liegue a un nivel entre las dos marcas de maximo y minimo, de la Boca del Skimmer de mochila.

No coloque la Tapa de aspiracion. Usar solo cuando seonga que utiliser el limpiafondos.

4.2. CONEXION ELECTRICA

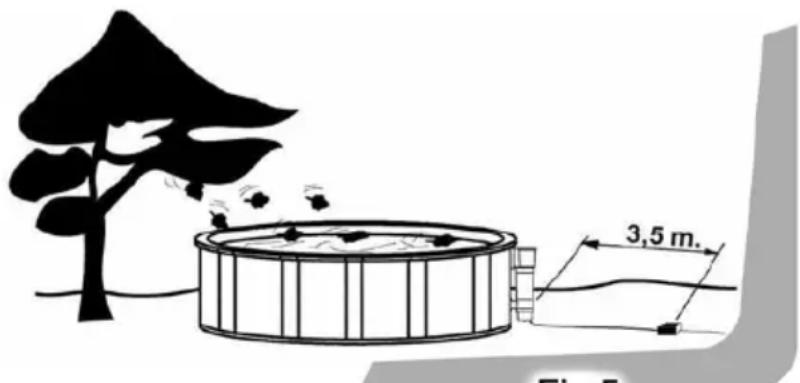

Colocar el transformador a una distancia minima de 3,5 m del borde de la piscina (Fig. 1). Conectar el transformador a una fuente de corriente alterna de 230 V y 50Hz, con conexión a tierra. Es imprescindible usar un interruptor omnipolar paradeojar sin tensión el bajo. cuando no lo esteutilrado y un diferencial de 30mA para proteccion de descargas. (No suministrado. Puede adquirirse en installecimientos de electrificidad).

Comprobar el funciona del motor colocando la mano delante de la boquilla de returno para comprobar que sale agua.

FILTRACION:

El Skimmer está Diseñado para aspirar y retener las impurezas que se encontrar suspendidas en el agua de la piscina. Después de un tratamiento inicial de filtrado (hasta que el agua de la piscina está limpia), se deberávoltar a recircular una vez al día todo el volumen de la piscina.

El elemento que realiza la limpieza del agua es el cartucho filtrante (N° 1) que hay en el interior del Skimmer. Este está compuesto por una tela con un paso muy fino que retiene la仇恨.

Dependiendo de la suciedad, horas de filtración y volumen de la piscina, el cartucho filtrante (N° 1), necesita ser limpiado con más o menos asiduidad. Cuando se observa que la cantidad de agua devuelta al interior de la piscina disminuya, se procedera a la limpieza del cartucho filtrante o siaría NEEDario se procederá a sustituirlo por uno nuevo.

Fig.5

Volumen piscina en m² =horas necessities Caudal贫困人口 en m³/h

Sus necessities de filtracion vienen dadas por el volumen en m de agua de su piscina en relation con los m/h de caudal del aparato.

Deje al menos 2h de reposo al motor entre intervalos de funcionaimiento.

En el tratimiento inicial de filtracion debe Respectar los periodos de reposo indicados. Se recomienda augmentar el tiempo de filtracion cuando mayor sea la temperatura del agua de su piscina.

EN NINGUN CASO EL PRODUCTO QUIMICO DEBE PONERSE EN EL CESTO O DELCARTUCHO, ELLO DETERIORIA LOS MATERIALIALES DEL APARATO Y LIMITARIA SU EFICACIA

NO UTILIZAR FLOCULANTE

5. FUNCIONAMIENTO

El elemento que realiza la limpieza del agua es el cartucho que hay en el interior del Skimmer de mochila. Este está compuesto por unaTEL con un paso muy bajo que retiene la sociedad.

Dependiendo de los periodos de uso del filtr, el ambiente, arboles, polen, insectos y fecuencia de bano, factores que determinan la sueidad del agua de la piscina, este necesita ser limpiado con mas o menos fecuencia.

Cuando se observa que la cantidad de agua devuelta al interior de la piscina disminuye, se procedera a la limpieza del cartucho. (ver apartado 6.1. Limpieza del cartucho).

Para Maintener en buena estado el agua de la piscina debemos además usar los productos químicos aconsejados por el fabricante (cloro, antialgas, etc.).

La vida uy del filtro de mochila se alarga con periodos de functiomento continuado no superiores a 4 h. Sus necessities de filtracion diarias vien determinadas por el volumen en ^3 de agua de su piscina en relation a los 3,8m^3 /h de caudal del Skimmer de mochila.

Deje al menos 2 h de reposo al motor entre cada periodo de funcionajo.

6. MANTENIMIENTO:

6.1. LIMPIEZA DEL CARTUCHO

Desconnecte el aparato de la toma de corriente.

Extraer la tapay el cesto.

Desenroscar el cartucho de su alojamento, extraerlo del interior del Skimmer de cochila (Fig. 7).

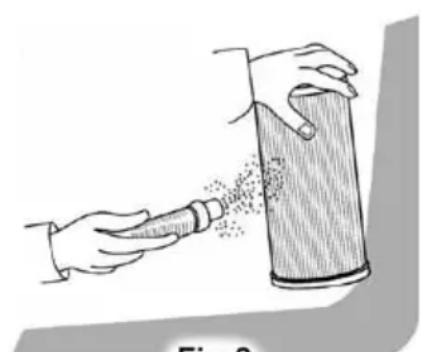

Coloque el cartucho bajo unchorro de agua de una manguera de jardin a baja presion, hasta que observe que el cartucho está limpio (Fig. 6).

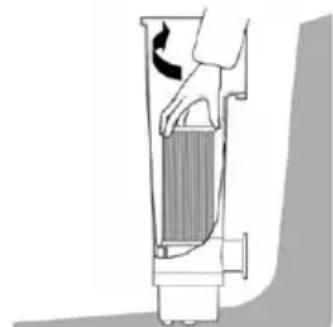

Volver a introducir el cartucho con el extremoroscado hacer abajo, y roscarlo en su alojamento.

Colocar el cesto prefiltro y la tapa del Skimmer de mochila.

6.2. LIMPIEZA DEL FONDO DE LA PISCINA

Para la limpieza del fondo de la piscina, puede

aprovechar el Skimmer de mochila, con el Limpiafondos "Triangular" + tapa adaptacion / AR-2062.

Consulte en su establecimiento o con el Servicio Postventa del fabricante de la piscina para su adquisión. Utilice siempre recambos originales.

Un a longut d manguera mair a la neesaria para laga a tolos los pustos de la piscina dificultu su uo. Recorte el tramo de manguera que le sobre. Vigile que por los terminales de goma no pierda su estanqueidad.

Fig.6

Fig.7

6.2.1. CONEXION DEL LIMPIAFONDOS

Desconecte el aparato de la toma de corriente.

Poner en el interior del Skimmer el accesorio tapa aspiracion con la toma hacia arriba, sin sacar el cesto.

Cebar la manguera.

Pasar desde EL INTERIOR DE LA PISCINA el extremo de la manguera por la compuerta del Skimmer y cerrando que no entree aire enella, conectarla a la toma de la tapa aspiracion, sujetando esta en oblicuo para facilrar la union.

Luego alojarla horizontalmente introduciendo más la manguera. ATENCION NO DANAR LA COMPUERTA DEL SKIMMER EN ESTA OPERATION.

EL NIVEL DE AGUA DEL SKIMMER DEBE ESTAR AL MAXIMO Y POR ENCIMA DE LA UNION ENTRE LA TAPA Y LA MANGUERA PARA EVITAR LA ENTRADA DE AIRE.

Poner en marcha el Skimmer de mochila y proceder al limpiado del fondo de la piscina.

6.2.2. CEBADO DE LA MANGUERA DEL LIMPIAFONDOS:

Introducir despacio en el interior de la piscina el limpiafondos con la pertiga y la manguera conectada, verticalmente,øjando que se llene de agua,mantiendo el resto de la manguera fauna del agua.

Vaya introduciendo la manguera en el agua despacio por tramos de 50 cm que deben quedar Hundidos a la vez que se llenan completeness de agua, hasta el final, donde toda la manguera devera quedar llena de agua y hundida.

Si la manguera no está totalmentecebada, el limpiafondos no aspirar y podremos dañar la depuradoraHCIendola travajar en vacio.

USO:

• Es imperativo comprobar la no obturación de los orificios de aspiración.
• Se recomienda detener la filtración durante las operaciones de mantenimiento del sistema de filtración.
• Vigilar periodically el nivel de ensucimiento del filtró.
• Prohibir el acceso a la piscina en caso de deterioro del o de los systema(s) de filtracion.

7. COMPONENTES ELECTRICOS

Para garantizar la seguridad electrica, el equipo está dotado de un Conjunto electrico protegido contra la entrada de agua, en caso de deterioro del cable o uno de sus componentes se debenCambiar todo el conjunto electrico.

En ningún caso deben Manipularse algoo de los componentes de dicho conjunto electrico/motor, ya que elo anularia la seguidad del equipo.

SUSTITUCION DEL CONJUNTO ELECTRICO/MOTOR

En caso de deterioro del cable o uno de los componentes del Conjunto eletrico/motor proceder como sigue:
- Desconectar el aparato de la toma de corriente.
- Desatornillar los 3 tornillos de la tapsa inferior y extraer la tapa inferior.
- Desatornillar los 3 tornillos que aguantan el motor y retirar elconjunto electrico/motor.
- Situar el nuevo Conjunto Electrico/motor atornillando los 3 tonillos al cuerpo del skimmer yponer la tapa inferior atonillando con los 3 tonillos correspondentes.

8. PERIODO DE INVIERNO - MANTENIMIENTO FUERA DE USO

Para garantizar una buena conservacion del equipo durante el periodo de invierno, o cuando que no lo usemos durante periodos largos de tiempo, se proceser de la?singularmente manera:

Vaciar la piscina de agua deteniendonos a 4 cm por debajo del borde inferior del marco (N°9 Fig. 3) del skimmer de cochila.

Introducir la junta tórica (Fig. 2) en eltapón de invernaje (N°14 Fig. 2) y roscar esta a la boquilla de returno desde el interior de la piscina, con ].ayuda de la llave (N°13 Fig. 2). Desmontar el cartucho, secaro y guardarlo.

Es aconsejable aprovechar esta ocasion para vericar visualmente el estado del cable y los demas componentes electricos para procer a su sustitucion si fuee necessario, para elo proceser como se describe en el apartado COMPONENTES ELECRICOS.

PROBLEMAS CAUSA SOLUCION
El Skimmer de mochila no filtras, pero si introduce agua en la piscina	El cartucho no está correctamente colocado	Colocarlo correctamente y roscarlo
	El cartucho está deteriorado por el uso	Sustituyalo por un repuesto nuevo
El filtró no da caudal en la boquilla de returno	A causa de su uso el filtró está sucio	Proceder a limpar el cartucho como se indica en elApartado 6.1. limpieza del cartucho
	Mala conexión electrica	Compruebe la conexión
		Compruebe el cable del filtró

De no poderSolutionar su problema contacte con el fabricante de la piscina en el Telefon y horario indicado en sus instrucciones.

9. INFORMACION MEDIOAMBIENTAL Tratamento de equipments elctricos y electronicos despues de su vida utl (Solo aplicable en le U.E.)

Conbjecto de reduir la cantidad de residuos de aparatos electricos y electronicos, la peligrosidad de los componentes, fomentar la reutilizacion de los aparatos, la valoracion de sus residuos y determinar una gestion adeucaudad tratando de melhorar la eficacion de la proteccion ambiental, se establishen una series de normas aplicables a la fabricacion del producto y otheras relativas a la correcta gestion ambiental cuando se convertan en residuo.

Asiismo, se pretende melhorar el comportamento ambiental de todos los agentes que intervienen en el ciclo de vida de los aparatos electricos y electrónicos, como son los productores, los distribuidores, los usuario y en particular, el de aquellos agentes directamente implicados en la gestión de los residuos derivados de these aparatos.

A partir del 13 Agosto de 2005 cuando usted quiera desearchar este aparato,iene dos posibles sistemas de devolucion:

• si adquiere uno nuevo que sea de tipo equivalente o realice las mismas functions que el que desecha, podraentararlo, sin coste, en el acto de la compral al distribuidor
• o podeningeralsitioquedestinenlasdiferentesentidadeslocales.

Nosotros nos haremos cargo de los costes de gestión.

Los aparatos van etiquetados con el significo de un "contender de basura con ruedas tachado", este significo es indicativo de la necessities recogida selectiva y diferenciada del resto de las basuras urbanas.

Nuestros productos estan diseñados y fabricados con materiales y componentes de alta calidad, respetuos con el medio ambiente, que peuvent ser reutilizables y reciclados. Ain asi, las differentes partes que componen este producto no son biodegradables, por lo que no se deben abandonar en el medio ambiente. Se debe de reciclar por分开ado, para elso分开 el motor eletrico del resto del equipo de filtracion.
