MODE D'EMPLOI HMESPMSw1Pl Homematic IP
Bedienungsanleitung S.2
Operating Manual p. 22
Handleiding p. 42
Mode d'emploi p. 62
Actionneur de commutation sans fil à 1 canal, adaptateur type F
HM-LC-Sw1-PI-DN-R1
Lieferumfang
Anzahl Aktikel

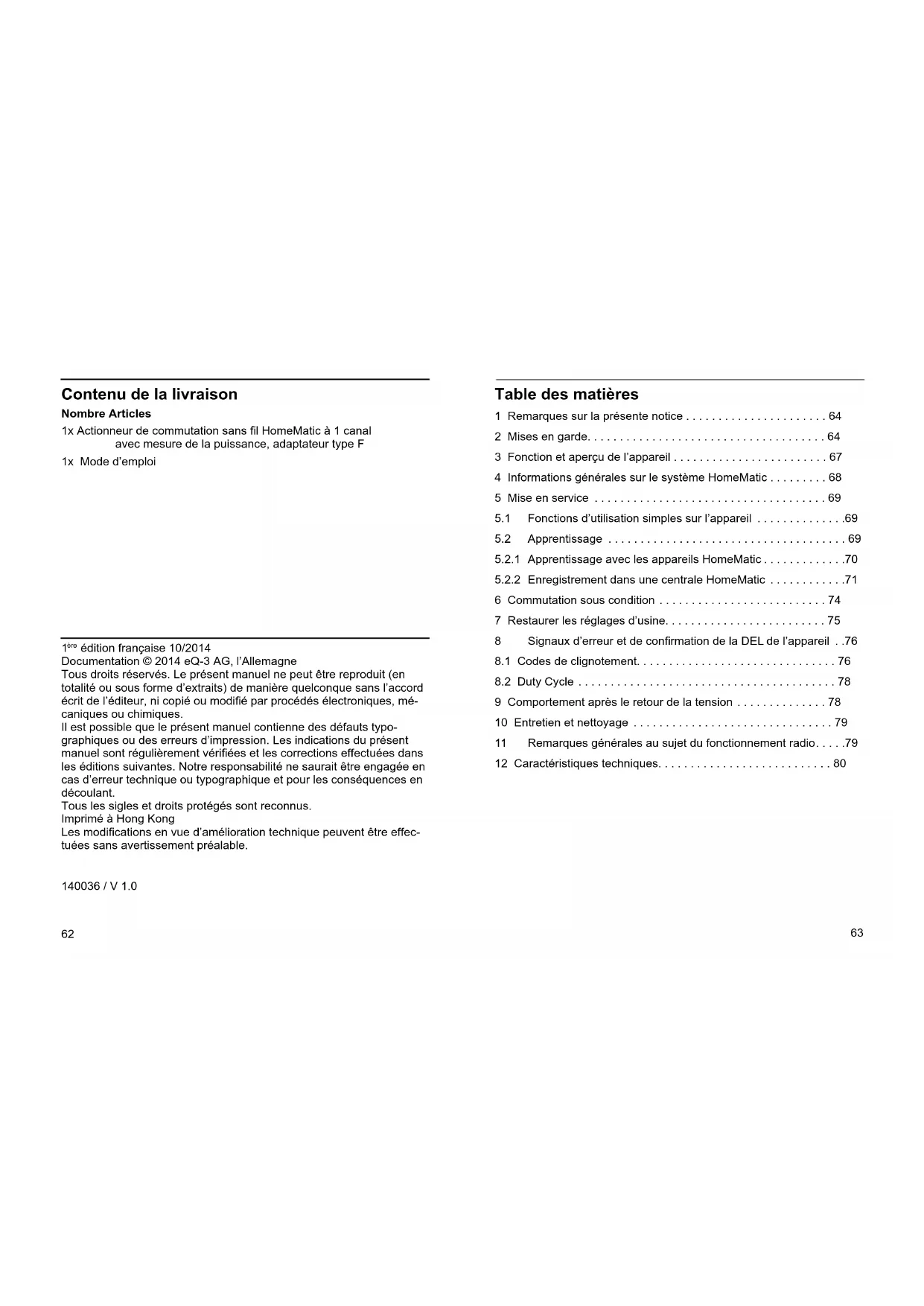

Contenu de la livraison
Nombre Articles
1x Actionneur de commutation sans fil HomeMatic à 1 canal avec mesure de la puissance, adaptateur type F
1x Mode d'emploi
1éb édition française 10/2014
Documentation © 2014 eQ-3 AG, l'Allemagne
Tous droits réservés. Leprésent manuel ne peut être produit (en totalité ou sous forme d'extrats) de manière qu'enconque sans l'accord ecrit de l'éditeur, ni copé ou modifié par procédés électroniques, mécaniques ou chimiques.
Il est possible que leprésent manuel contienne des défauts typographiques ou des erreurs d'impression. Les indications du présence manuel sont régulièrement vérifiées et les corrections effectuees dans les éditions suivantes. Notre responsabilité ne saurait être engagée en cas d'erreur technique ou typographique et pour les conséquences en découlant.
Tous les sigles et droits protégés sont reconnus.
Imprimé à Hong Kong
Les modifications en vue d'amélioration technique peuvent être effectues sans averissement préalable.
140036/V1.0
62
Table des matieres
1 Remarques sur la presente notice 64
2 Mises en garde. 64
3 Fonction et aperçu de l'appareil 67
4 Informations generales sur le système HomeMatic 68
5Mise en service 69
5.1 Fonctions d'utilisation simples sur l'appareil 69
5.2Apprentissage 69
5.2.1 Apprentissage avec les apparciels HomeMatic 70
5.2.2 Enregistrement dans une centrale HomeMatic 71
6 Commutation sous condition 74
7 Restaurer les réglages d'usine. 75
8 Signaux d'erreur et de confirmation de la DEL de l'appareil .76
8.1 Codes de clignotement 76
8.2 Duty Cycle 78
9 Comportement après le retour de la tension 78
10 Entretien et nettoyage 79
11 Remarques generales au suje du fonctionnement radio. .79
12 Caracteristiques techniques. 80
1 Remarques sur la presente notice
Lisez attentivement la presente notice avant demettre les composants HomeMatic en service.Conservez la notice pour pouvoir vous y referrer ulterieurement! Si vous laissez d'autres personnes utiliser l'appareil, n'oubliez pas de leur remetre également cette notice d'utilisation.
Symboles utilisés :
Attention! Ce symbole indique un danger.
Remarque: Cette section contient d'autres informations importantes!
Remarque: Cette section contient d'autres informations importantes concernant l'utilisation de l'appareil avec la centrale HomeMatic.
2 Mises en garde
Notre responsabilité ne saurait être engagée en cas de dommages matériels ou de dommages aux personnes dus au maniement inapproprié ou au non-respect des consignes de sécurité. Dans de tels cas, tout droit à la garantie est annulé! Nous ne pouvons être tenus responsables des dommages indirects occasionnés!
N'ouvrez pas l'appareil. Aucune piece requérant un entretien de la part de l'utilisteur ne se troue a l'intérieur. L'ouverture de l'appareil peut provoquer un court-circuit. En cas de dysfonctionnement, renvoyez l'appareil au service après-vente.
N'utilise pas l'appareil s'il presente des dommages extérieurs visibles, par exemple sur le boitier, les éléments de commande ou sur les connecteurs, ni s'il presente un dysfonctionnement. En cas de doute, faites vérifier l'appareil par du personnel spécialisé ou par notre service.
Pour des raisons de sécurité et d'autorisation (CE), les transformations et/ou modifications arbitraires du produit ne sont pas autorisées.
Utilisez l'appareil uniquement dans les pieces interieures. Ne l'expose pas aux influences de l'humidité, des vibrations, d'une exposition constante au soleil ou à tout autre rayonnement de chaleur, du froid ni d'aucune charge mécanique.
L'appareil n'est pas un jouet, ne permettez pas à des enfants de jouer avec lui. Ne laissiez pas trainer le matériel d'emballage sans surveillance : les sachets/feuilles en plastique, éléments en polystyrene peuvent constituer des jouets dangereux pour les enfants.
Avant de brancher un consommateur, respectez les données techniques, y compris la puissance de commutation maximale du relais et le type de consommateur à brancher! Toutes les indications de charges se reférènt aux charges ohmiques! Ne sollicitéz l'appareil que jusqu'à la limite de puissance indiquée. Une surcharge peut détruire l'appareil, provoquer un incendie ou un accident électric.
L'appareil est donc pour une charge de courant permanente de 14 A. 16 A sont admis pour un maximum de 30 minutes!
L'appareil peut uniquement etre branché a une prise secteur facilement accessible. En cas de danger, l'appareil doit etre débranché de la prise secteur.
Utilisez l'adaptateur HomeMatic uniquement dans les prises fixes avec contact de protection et non dans les blocs multiprises ou les prolongateurs.
Ne branche pas de terminaux dans l'adaptateur HomeMatic dont la mise en marche sans surveillance pourrait provoquer des incendies ou d'autres déteriorations (fer à repasser, par exemple).
Mises en garde
Fonction et aperçu de l'appareil
De manière générale, retirez la prise du terminal de l'adaptateur HomeMatic avant de procéder à toute modification du terminal (pour changer une ampoule, par exemple).
Rangez toujours le cable de sorte à ce qu'il ne mette pas en danger les personnes et les animaux.
L'appareil ne convient pas pour la déconnexion. La charge n'est pas séparée de façon galvanique du réseau.
Nettoyez l'appareil uniquement après l'avoir débranché de la prise avec un chiffon en lin sec. En cas de saletés plus importantes, il peut être légèrement humidifié. Pour le nettoyage n'utilissez pas de produit à base de solvant. Veillez à ce qu'aucune humidité ne penètre dans l'appareil.
Toute application autre que celle déscribe dans la notice d'utilisation n'est pas conforme et entraine l'exclusion de la garantie et de la responsabilité. Il en va de même pour les modifications et les transformations. L'appareil est destiné exclusivement à une utilisation privée.
Les adaptateurs HomeMatic ne doit pas etre branches les uns après les autres.
Les apparèils disposant de blocs d'alimentation électroniques ( comme les téléviseurs ou les lampes DEL à haute tension, par exemple) ne représentent pas de charges ohmiques. Vous pouvez générer des courants de démarriage de plus de 100 A. L'allumage de ces consommateurs provoque cependant une usure prematurée de l'actionneur.
L'appareil convient uniquement pour l'utilisation dans des environnements d'habitat.
3 Fonction et aperçu de l'appareil
L'actionneur de commutation sans fil HomeMatic à 1 canal avec mesure de la puissance dans un boitier adaptateur vous permet d'allumer ou d'éteindre les consommateurs branchés (votre seche-linge, par exemple) ou d'autres appareils HomeMatic enregistrés (des actionneurs de variateur, par exemple) et de mesurer la consommation d'énergie des consommateurs branchés (jusqu'à 3680 Watt (16 A)).
L'actionneur de commutation sans fil HomeMatic avec mesure de la puissance allie deux domains de fonctions dans un seul apparéil : Il allume les consommateurs raccordés.
- Il mesure la tension, l'électricité, la puissance réelle, la fréquence et la consommation d'énergie.
Le canal de commutation vous permet d'allumer ou d'éteindre les consommateurs branchés. Les canaux de détction vous offrent également la possibité d'allumer ou d'éteindre des appareils HomeMatic enregistrés et des consommateurs branchés.
Le canal de mesure dispose d'une fonction de mesure et d'une possiblité de transfert des données de mesure (telles que la tension, l'électricité, la puissance réelle, la fréquence et la consommation d'énergie) vers la centrale HomeMatic. Les valeurs de mesure peuvent être transférées de manière cyclique à la centrale HomeMatic et s'afficher de manière graphique dans l'interface utilisateur WebUI de CCU2. Aucune donnée de mesure n'est enregistrée sur l'appareil.
Toutes les fonctions de l'appareil peuvent être configurées en liaison avec CCU2 par l'intérimétaire de l'interface utilisateur WebUI HomeMatic. L'installation et la configuration de l'appareil est également possible avec l'adaptateur de configuration HomeMatic.
(A) - Touche canal
(B)-DEL del l'appareil
4 Informations generales sur le système HomeMatic
Cet apparéil fait partie du système de commande de la maison Homé-Matic et travaillée avec le protocole radio bidirectionnel BidCoS®.
Tous les apparèils sont livrés avec une configuration standard. De plus, la fonction de l'appareil peut être configurée par l'intémediaire d'un programmeur et d'un logiciel. Pour en savoir plus sur l'étendue des fonctionnalités en découlant et sur les fonctionnalités supplémentaires possibles dans le système HomeMatic avec d'autres composants, merci de vous reférer au manuel HomeMatic WebUI.
Vous trouvrez tous les documents techniques et mises à jour actuels dans l'espace de téléchargement sur www.homematic.com.
5 Mise en service
5.1 Fonctions d'utilisation simples sur l'appareil
- Branchez l'actionneur de commutation sans fil avec mesure de la puissance dans la prise.
L'appareil est immédiatement pré à l'emploi et peut être enregistré dans une centrale HomeMatic (ou dans d'autres apparèils HomeMatic).
L'appareil dispose d'une touche canal (A) pouvant être utilisée par les consommateurs branchés en exerçant une courte pression (pour allumer ou eteindre).
Pour pouvoir utiliser et configurer l'appareil dans toute l'endetude de sa fonctionnalité dans votre
syntème HomeMatic et commander les consommateurs ou les appar-
reils HomeMatic par radio, vous doivent d'abord proceeder à un appren
tissage ,5.2 Apprentissage" auf Seite 69.
5.2 Apprentissage
Merci de dire attentivement cette section avant de proceder à l'apprentissage.
Pour que l'actionneur de commutation sans fil avec mesure de la puissance puisse etre integre dans voircr systeHomeMatic et pusse communier avec d'autres composants HomeMatic (une telecommande radio HomeMatic, par exemple), il faut d'abord proecoder a I'apprentissage de I'appareil. Vous pouze proecoder a I'apprentissage de I'actionneur de commutation sans fil avec d'autres appeareils HomeMatic ou avec la centrale HomeMatic.
Pour l'actionneur de commutation sans fil avec mesure de la puissance, les liaisons directes de l'appareil sont possibles uniquement avec le canal de commutation (.5.2.1 Apprentissage avec les appareils HomeMatic" à la page 70). Les
Mise en service
Mise en service
liaisons avec le canal de mesure doivent être établies par l'intermédiaire d'une centrale ou d'un adaptateur de configuration (.5.2.2 Enregistrement dans une centrale HomeMatic" à la page 71).
5.2.1 Apprentissage avec les apparciels HomeMatic
Si vous pouze proceder à l'apprentissage de l'actionneur de commutation sans fil avec mesure de la puissance avec un ou plusieurs appareils, les deux apparciels à connecter doivent être mis en mode d'apprentissage. Pour ce faire, procededez de la manière suivante :
Lors de l'apprentissage, gardez une distance minimale de 50 cm entre les apparèils HomeMatic.
Activez d'abord le mode d'apprentissage sur l'actionneur de commutation sans fil avec mesure de la puissance.

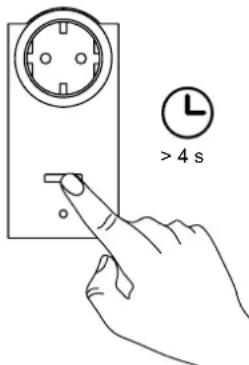

- Maintenez la touche du canal (A) enforcée pendant au moins 4 secondes. Le clignotement orange lent de la DEL de l'appareil (B) indique l'entrée en mode d'apprentissage. Le temps d'apprentissage est de 20 secondes max.
- Faites ensuite entre en apprentice sallage l'appareil que vous voulez enregistrer dans l'actionneur de commutation sans fil avec
mesure de la puissance (une télécommande radio HomeMatic, par exemple, voir illustration ci-dessous). Retirez le couvercle du compartment à batterie puis, à l'aide d'un object pointu, enforcez brievement la touche d'apprentissage.
Si le processus d'apprentissage a ete correctement effectue, la DEL de I'appareil (B) de I'actionneur de commutation sans fil brille d'une lumiere verte pendant une seconde. Si I'apprentissage des appareils n'a pas ete correctement efectue, la DEL de I'appareil brille d'une luziere rouge pendant deux secondes. Reessayez une fois.
Une fois l'apprentissage réussi, vous pouvez allumer/éteindre les consommateurs branchés sur l'actionneur de commutation sans fil avec mesure de la puissance avec une télécommande radio HomeMatic, par exemple.
En l'absence d'apprentissage, le processus d'apprentissage se désactive automatiquement au bout de 20 secondes. Si d'autres appareils se trouvent en mode d'apprentissage, ils seront enregistrés.
5.2.2 Enregistrement dans une centrale HomeMatic
Pour pouvoir commander et configurer comportable
- vous appeareil assisté par logiciel,
Mise en service
- le relier directement à d'autres apparéils ou
- l'utiliser dans des programmes de centrale,
vous devez tout d'abord proceded a son apprenticeage avec la centrale HomeMatic. L'apprentissage de nouveaux appareils avec la centrale s'effectue par l'interneniaire de l'interface utilisateur HomeMatic « WebUI »
Dés qu'un apparéil est enregistré dans la centrale, il ne peut plus être relié à d'autres apparéils que par l'intérimédiaire de cette-ci.
Chaque apparéil peut être enregistré dans une seule centrale.
Lors de l'apprentissage, gardez une distance minimale de 50 cm entre les appareils HomeMatic et la centrale.
Pour proceder à l'apprentissage de votre apparéil à la centrale, procédez comme suit :
- Ouvrez l'interface utilisé WebUI dans votre navigateur. Cliquez sur le bouton « Enregistrer l'appareil » dans la partie droite de l'écran.
- Pour activer le mode d'apprentissage, cliquez sur « Mode d'apprentissage BidCoS-RF » dans la fenêtre suivante.
Mise en service
- Le mode d'apprentissage reste actif pendant 60 secondes. La zone d'information indique la durée d'apprentissage restante.
- Durant cette période d'apprentissage, mettez également l'actionneur de commutation sans fil avec mesure de la puissance en mode d'apprentissage. Maintenez la touche du canal (A) enforcée pendant au moins 4 secondes. Le clignotement orange lent de la DEL de l'appareil (B) indicate l'entrée en mode d'apprentissage.
- Àprousequelquesinstants,l'appareilnouvellementenregistree appa rait dans la boite de reception de voitre interface utiliseur. Le bouton « Boite de reception » indique combien de nouveaux apparéils
Commutation sous condition
Restaurer les réglages d'usine
ont eté correctement enregistrés.
- Le cas échéant, procédez à l'apprentissage d'autres apparèils en répétant pour chaque apparéil les étapes précédemment décrites.
- Configurations désormais les nouveaux produits enregistrés dans la boîte de réception, comme indiqué dans la section « Configurer les nouveaux produits enregistrés »
Configurer les nouveaux apparciels enregistrés
Une fois que vous avez procédé à l'apprentissage dans la centrale HomeMatic, votre apparéil est déplaced dans la boîte de réception. Ici, votre apparéil et les canaux correspondants doivent tout d'abord être configurés pour être disponibles pour les tâches opérationnelles et de configuration. Attribuez un nom à votre apparéil et affectez-le et/ou affectez les canaux à une piece. Vous avez également la capacité de procédé à différents réglages de paramètres.
Vous pouvez ensuite commander et configurer votre apparéil par l'intermédiaire de l'interface WebUI, le relier directement avec d'autres apparéils, l'utiliser dans les programmes de la centrale et afficher les valeurs de mesure des consommateurs branchés. Vous trouvrez de plus amples informations à ce sujet dans le manuel WebUI HomeMatic (disponible dans l'espace de téléchargement du site Internet www. homematic.com).
6 Commutation sous condition
La fonction « Commutation sous condition » vous permet d'allumer les consommateurs branchés ou d'autres apparèils HomeMatic lorsqu'une certaine condition est remplie.

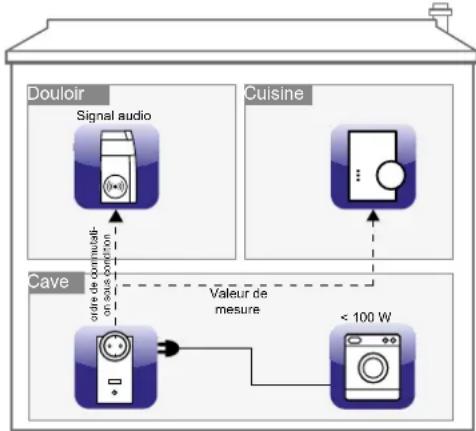

Exemple : Vous avez branché votre sèche-linge dans la cave avec l'actionneur de commutation sans fil avec mesure de la puissance et vous voudriez qu'un signal sonore indique lorsque le cycle est terminé. Pour ce faire, vous pouvez relier l'actionneur de commutation sans fil avec mesure de la puissance à un gong radio MP3 HomeMatic par l'intermédiaire de la centrale.
Dés que le sèche-linge consomme moins de 100 W, par exemple, il doit être étant. De plus, un signal audio doit être émis avec le gong radio MP3. Si le seuil de performance régé descend en dessous de la limite (< 100 W, par exemple), l'actionneur de commutation sans fil avec mesure de la puissance envoié un ordre de commutation sous condition au gong radio MP3 et les valeurs de mesure du sèche-linge à la centrale. Le gong MP3 émet un signal souhaïte et vous savez quand votre sèchelinge a terminé.
7 Restaurer les réglages d'usine
Les réglages d'usine de l'actionneur de commutation sans fil avec mesure de la puissance peuvent eventuellement être restaurés manuellement. Tous les réglages et informations seront alors perdus.
Avant de restaurer les réglages d'usine de l'appareil, supprimez-le d'abord de l'interface utilisateur WebUI HomeMatic.
Procedez comme suit:

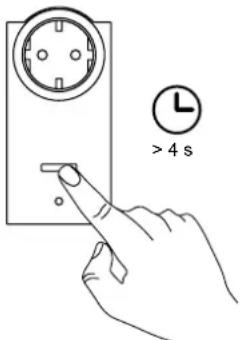

- Maintenez la touche canal (A) enforcée pendant au moins quatre secondes jusqu'à ce que la DEL de l'appareil (B) commence à clignoter lentement d'une lumière orange.
Relachez la touche.
- Maintenez ensuite à nouveau la touche canal (A) enforcée pendant quatre secondes jusqu'à ce que la DEL de l'appareil (B) commence à clignoterrapidementd'unelumiere rouge.
Relachez la touche.
La DEL de l'appareil s'eteint. - Les paramètres d'usine de l'appareil sont désormais restaurés.
8 Signaux d'erreur et de confirmation de la DEL de l'appareil
8.1 Codes de clignotement
| Séquence de cli-gnotement | Signification Solution | |
| Clignotement orangé lent | Mode d'apprentis-sage actif | Mettez l'appareil partenaire en mode d'apprentissage. |
| Clignotement orange rapide | Échange de don- nées avec le parte- naire d'apprentis- sage | Attendez la confir- mation de la DEL de l'appareil. |
| Clignotement vert d'1 sec. | Processus d'ap- prentissage correc- tement effectué | Voues pouvez pour- suivre l'utilisation. |
| Clignotement rouge de 2 sec. | Processus d'ap- prentissage erroné. | Réessayez une fois. |
| Clignotement orange lent | Première étape de réinitialisation des réglages d'usine | L'appareil attend une longue pression sur la touche de canal pour réinitialiser ou une courte pression pour terminer. |
| Clignotement rouge rouge | Les paramètres d'usine de l'appareil sont en cours de réinitialisation. | / |
| Clignotement court rouge, vert et orange | Affichage de test de la DEL après le retard de la tension | Attendez que la DEL de l'appareil s'éteigne. |
| 1 clignotement long, 2 clignotements courts rouge | Duty Cycle atteint | voir chapitre «Duty cycle» à la page <?> |
| 1 clignotement long, 2 clignotements courts rouge | Appareil défectueux | Contactez votre reven- deur. |
8.2 Duty Cycle
Le Duty Cycle déscrit une limite légale régée de la durée d'émission des apparêls dans la bande de fréquence des 868 MHz. L'objet de cette règle est de garantir la fonction de tous les apparêls travaillant dans la bande de fréquence 868 MHz.
Dans la bande de fréquence de 868 MHz que nous utilisons, la durée d'émission de chaque apparéil s'élove à 1 % d'une heures (soit 36 secondes par heures). Une fois la limite de 1 % atteinte, ces apparéils ne peuvent plus émettre jusqu'à ce que cette limite de temps soit écoulée. Conformément à cette directive, les apparéils HomeMatic sont développés et fabriqués à 100 % en conformité avec les normes. En règle générale, en fonctionnement normal, le Duty Cycle n'est jamais atteint. Dans des cas exceptionnels, lors de la mise en service ou de la première installation d'un système, ce peut être le cas en raison des processus d'apprentissage multiplies sollicitant fort la radio. Un dépassement de la limite du Duty Cycle est affché par un clignotement long et un clignotement court de la DEL de l' apparéil et peut s'exprimer par l'absence-temporaire de fonction de l' apparéil. Àpres quelques instant (1 heures max.), la fonction de l' apparéil est restaurée.
9 Comportement après le retour de la tension
Après le branchement de l'appareil dans une prise ou après le retour de la tension du secteur, l'actionneur de commutation effectue un autotest/ un redémarrage (env. 2 secondes). La DEL de l'appareil clignote rapidement d'une lumière rouge, verte et orange (affichage de test de la DEL). Si un défaut est constaté, il sera indiqué par un clignotement de la DEL de l'appareil (voir chapitre .8.1 Codes de clignotement" auf Seite 76). Cette opération se repête continulement et l'appareil ne reprend pas sa fonction habituelle.
Si le test s'effectue sans erreur, l'actionneur de commutation envoié un radiogramme informant de son statut. Lors du retour de la tension (après une panne d'électricité ou un arrêt), pour que tous les actionneurs Hom-Matic n'émettent pas en même temps, l'actionneur de commutation émet en décalé après un temps de retard aléatoire. Pendant ce temps, la DEL
de l'appareil clignote lentement d'une lumière orange. Si le temps de retard est très court, il est possible que le clignotement ne soit pas perceptible.
10 Entretien et nettoyage
Le produit ne requiert aucun entretien. Les réparations doivent être effectuees par un spécialiste. Nettoyez le produit avec un chiffon doux, propre, sec et non peluchex. Pour enlever des salissures plus consuquentes, le chiffon peut etre légerement humidifié avec de I'eau tiède. N'utilise pas de produits nettoyants contenant des solvants susceptibles d'attaquer le boitier et les inscriptions.
11 Remarques générales au sujet du fonctionnement radio
La transmission radio est réalisée par une voie non exclusive, ce qui peut provoquer des interférences. D'autres perturbations peuvent être provoquées par des opérations d'allumage, des moteurs électriques ou les apparèils électriques défectueux.
La portée à l'intérieur des batiments peut être très différente de celle en champ libre. En-dehors des performances d'émission et des propriétés de réception des recepteurs, les influences environnementales comme l'hygrométrie et les données structurelles du site jouent un role important.
Si le « transfert sécurisé » (AES) est activé pour l'actionneur de commutation sans fil avec mesure de la puissance, cela signifie :
- un volume de communication plus élevé,
- que les groupes d'acteurs ne peuvent plus exécuter de commandes en même temps.
Voutrouvezedeplusamplesinformationsurletransfertsecurised (AES)surle manuelWebIUHomeMatic surwww.homematic.com.
\section*{Caracteristiques techniques}
La eQ-3 AG déclare par la présente que cet apparéil est conforme aux exigences fondamentales et autres dispositions importantes de la directive 1999/5/CE. Vous trouvez la déclaration de conformité intégrale sous www.homematic.com.
12 Caracteristiques techniques
Désignation synthétique de l'appareil: HM-ES-PMSw1-PI-DN-R1
Tension d'alimentation: 230 V/50 Hz
Courant absorbé : 14 A max. (16 A pour 30 min)
Puisance absorbee en mode veille : < 0,6 W
Type de protection: IP20
Température ambiente: -10 à +35 °C
Degre d'encrassement: 2
Catégorie de mesure :
Fréquence radio
Catégorie de récepteur :
Type portee radio en champ libre :
Duty Cycle :
Puissance de commutation max.:
Type de charge :
Espérance de vie du relais/
cycles de manoeuvre :
Relais :
Type de commutateur:
Mode de fonctionnement :
Tension de tenue aux chocs :
Classe de protection :
Mode d'action :
Dimensions (× × )
Poids :
CAT II
868.3 MHz
SRD catalogue 2
100m
<1%parh
3220 W en permanence
3680 W pour 30 min
charge ohmique
\section*{Caracteristiques techniques}
| Plage de mesure | Résolution | Précision | |
| Puisance | 0 à 3680 W | 0,01 W | 1 % ± 0,03 W* |
| Courant | 0 à 16 A | 1 mA | 1 % ± 1 mA* |
| Tension | 200 à 255 V | 0,1 V | 0,5 % ± 0,1 V |
| Fréquence | 48,72 à 51,27 Hz | 0,01 Hz | 0,1 % ± 0,01 Hz |
- Plage de fréquence : 2 Hz à 2 kHz
Sous réserve de modifications techniques.
Consignes pour l'élimination
L'appareil ne doit pas etre elimine avec les ordures menagere s! Les appareils electroniques sont a eliminer conformement a la directive relative aux appareils electriques et electroniques usages par les points
de collecte locaux d'appareils usages!
Informations de conformité
Le sigle CE est un sigle de libre circulation destiné uniquement aux administrations ; il ne constitue pas une garantie de caractéristiques.
Pour toute question technique concernant l'appareil, merci de contacter votre revendeur.
