WS 1601 - Station Météo ADE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo avec capteur extérieur sans fil
Marque	ADE
Modèle	WS 1601
Alimentation station de base	Adaptateur secteur 5 V / 1,5 A (inclus) ou 2 piles LR6 (AA) 1,5 V
Alimentation capteur extérieur	2 piles LR03 (AAA) 1,5 V
Fréquence de transmission	433,92 MHz
Puissance de transmission max.	+10 dBm
Portée maximale	Environ 60 mètres en terrain découvert
Affichage	Écran LCD avec rétroéclairage réglable
Fonctions météo	Prévisions météo (ensoleillé, légèrement nuageux, nuageux, pluvieux), pression atmosphérique, température et humidité intérieure/extérieure, enregistrement des valeurs MIN/MAX sur 24 h
Fonctions horloge et réveil	Affichage de l'heure avec réception radio, alarme avec fonction snooze (réglable)
Garantie	2 ans
Entretien et nettoyage	Protéger de la poussière, chocs, températures extrêmes et soleil direct. Station de base : intérieur sec uniquement. Capteur extérieur : résistant à l'humidité, éviter pluie directe.
Sécurité	Tenir hors de portée des enfants de moins de 8 ans. Ne pas immerger. Utiliser uniquement l'adaptateur fourni. Piles : ne pas recharger, court-circuiter ou jeter au feu.
Contenu de la livraison	Station de base, capteur extérieur sans fil, adaptateur secteur, 2 piles LR6, 2 piles LR03, mode d'emploi

FOIRE AUX QUESTIONS - WS 1601 ADE

Comment installer la station météo WS 1601 ?

Insérez d'abord les piles dans le capteur extérieur (2 piles LR03 AAA), puis dans la station de base (2 piles LR6 AA) ou branchez l'adaptateur secteur. Respectez la polarité. Attendez environ 30 minutes pour que la station reçoive les données et le signal horaire.

Quelle est la portée entre la station de base et le capteur extérieur ?

La portée maximale est d'environ 60 mètres en terrain découvert. Les obstacles comme le béton armé ou les appareils électroniques peuvent réduire la portée.

Comment régler l'alarme et utiliser la fonction snooze ?

Appuyez une fois sur MODE pour afficher l'heure de réveil. Maintenez MODE enfoncé pour régler les heures et minutes avec ▲ et ▼. Vous pouvez régler la durée de snooze (OFF pour désactiver). Appuyez sur MODE pour enregistrer. Activez/désactivez l'alarme avec la touche ALARM.

Que faire si l'écran n'affiche aucune donnée ?

Vérifiez que les piles sont correctement insérées avec la bonne polarité. Si vous utilisez l'adaptateur, assurez-vous qu'il est branché. Attendez quelques minutes ; si rien ne s'affiche, réinitialisez en retirant les piles et en débranchant l'adaptateur pendant 10 secondes.

Comment afficher les valeurs MIN et MAX de température et humidité ?

Appuyez sur la touche MEM. Une pression affiche la valeur MAX, deux pressions affichent la MIN, trois pressions reviennent à l'affichage normal. Pour effacer les enregistrements, maintenez MEM enfoncé pendant 2 secondes.

La station météo est-elle étanche ?

La station de base n'est pas étanche, elle doit être utilisée dans un intérieur sec. Le capteur extérieur est résistant à l'humidité mais ne doit pas être exposé directement à la pluie ou immergé.

Quelle est la précision des prévisions météo ?

Les prévisions sont basées sur la pression atmosphérique et couvrent un rayon de 30 à 50 km pour les 12 à 24 heures à venir. La précision est d'environ 75 %.

Comment changer les piles du capteur extérieur ?

Retirez le couvercle du compartiment à piles en le faisant glisser dans le sens de la flèche. Remplacez les piles par 2 piles LR03 AAA neuves en respectant la polarité. Refermez le couvercle.

L'heure affichée est incorrecte, comment la synchroniser ?

La station reçoit automatiquement le signal horaire radio. Si elle ne se synchronise pas, placez-la près d'une fenêtre, éloignée des appareils électroniques. Vous pouvez aussi régler l'heure manuellement en maintenant la touche MODE enfoncée en mode normal.

Que faire si la station ne reçoit pas le signal du capteur extérieur ?

Assurez-vous que les piles du capteur sont bonnes. Réduisez la distance entre les deux unités, évitez les obstacles métalliques ou le béton. Appuyez sur la touche ▼ (ou la touche de transmission) pour forcer une nouvelle réception.

MODE D'EMPLOI WS 1601 ADE

4 • Ajuste de valeurs (augmento)

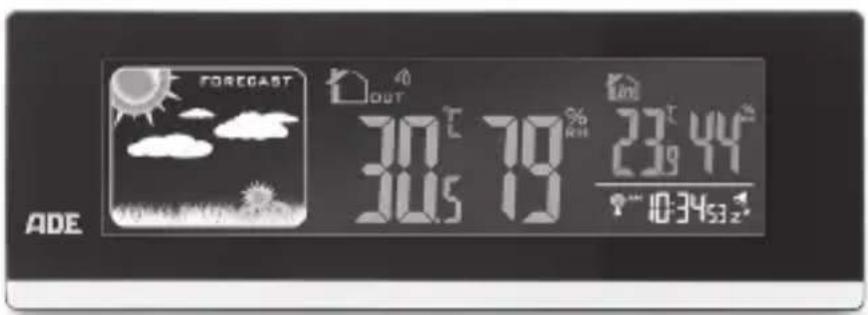

Station météo avec capteur radio extérieur

Guide de démarrage WS 1601

Table des matières

Contenu de la livraison 2

Utilisation prévue 2

Sécurité 3

Indications relatives au lieu d'installation...5

Station de base 6

Capteur extérieur sans fil 8

Mise en marche. 8

Fonctions principales de la station météo......11

Alarme. 13

Déclaration de conformité 16

Garantie 16

Mise au rebut. 16

Ceci est le guide de démarrage. Le mode d'emploi détaillé téléchargeable en format PDF se trouve sur Internet à l'adresse www.add-e-germany.de/bedienungsanleitung. Respectez tout particulièrement les instructions de sécurité.

Contenu de la livraison

• Les stations météorologiques sont composées de : -Station de base -Capteur extérieur sans fil
• Piles: -2 piles LR6 (AA) / 1,5 V pour la station de base -2 piles LR03 (AAA) / 1,5 V pour le capteur extérieur sans fil
• Un adaptateur secteur pour la station de base Mode d'emploi

Utilisation prévue

• La station météo, constituée d'une station de base et d'un capteur extérieur sans fil, affiche diverses données météorologiques (pression atmosphérique, températures, etc.) relatives à l'environnement immédiat. La station météo calcule ses prévisions sur la base des données

météorologiques mesurées.

• Par ailleurs, la station thermale affiche l'heure et est munie d'une fonction de réveil. La station météo n'est pas adaptée aux prévisions météorologiques ou à la prise de mesures météorologiques dans un contexte commercial.

Sécurité

L'appareil et l'adaptateur secteur doivent être tenus hors de portée des enfants de moins de 8 ans. - Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. - La station météo et l'adaptateur secteur ne doivent pas être immergés dans de l'eau ou dans d'autres liquides. Risque d'électrocution! Pour cette raison, n'utilisez pas la station de base de la station météo radio à proximité de sources d'humidité, par ex. un évier. - N'utilisez que l'adaptateur secteur inclus et ne le remplacez que par un adaptateur du même type. L'adaptateur secteur ne doit être utilisé que dans des espaces intérieurs secs et doit être protégé de l'humidité. - Les piles peuvent être dangereuses pour la santé en cas d'ingestion. Pour cette raison, conservez la station

mètreo, le capteur radio extérieur et les piles hors de portée de jeunes enfants. En cas d'ingestion d'une pile, il faut immédiatement solliciter une aide médicale.

Tenez les enfants éloignés des matériaux d'emballage et des petits éléments faisant partie du contenu de l'emballage. Il existe un risque d'étouffement en cas d'ingestion. Raccordez l'appareil à une prise électrique installée de manière conforme et dont la tension correspond aux « Caractéristiques techniques ». Veillez à ce que la prise électrique soit bien accessible de façon à pouvoir rapidement retirer la fiche en cas de besoin. - N'utilisez pas la station météo radio si l'adaptateur secteur ou le câble de l'adaptateur sont endommagés. - Attention: Risque d'explosion en cas de manipulation non conforme de la pile. Les piles ne doivent pas être chargées, réactivées avec d'autres moyens, démontées, jetées au feu ou court-circuitées. - Évitez que le liquide de la pile n'entre en contact avec la peau, les yeux et les muqueuses. En cas de contact, rincez immédiatement les zones concernées avec de l'eau.

claire et consultez immédiatement un médecin.

• Protégez la station de base et le capteur radio extérieur contre la poussière, les chocs, les températures extrêmes et l'exposition directe aux rayons du soleil.
• Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée. Le capteur radio extérieur est protégé contre l'humidité, mais doit être protégé des effets directs de l'humidité tels que la pluie.

Indications relatives au lieu d'installation

L'éloignement maximal entre la station de base et le capteur radio extérieur peut atteindre 60 mètres. (« contact visuel direct ») - Les matériaux blindés tels que le béton armé réduisent ou empêchent la réception radio entre la station de base et le capteur radio extérieur. - Les appareils tels que les téléviseurs, les téléphones sans fil, les ordinateurs et les lampes fluorescentes peuvent également perturber la réception radio.

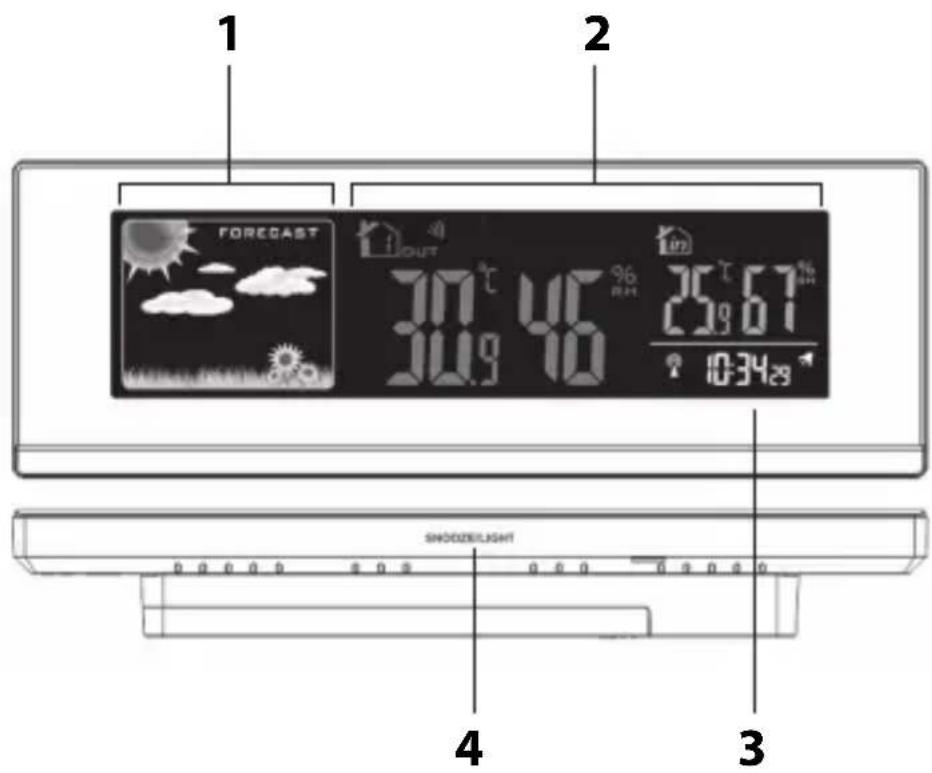

Vue de face

1 voir « Prévisions météo » 2 voir « Données météorologiques » 3 voir « Heure et réveil » 4 Activer l'éclairage d'écran / fonction Snooze

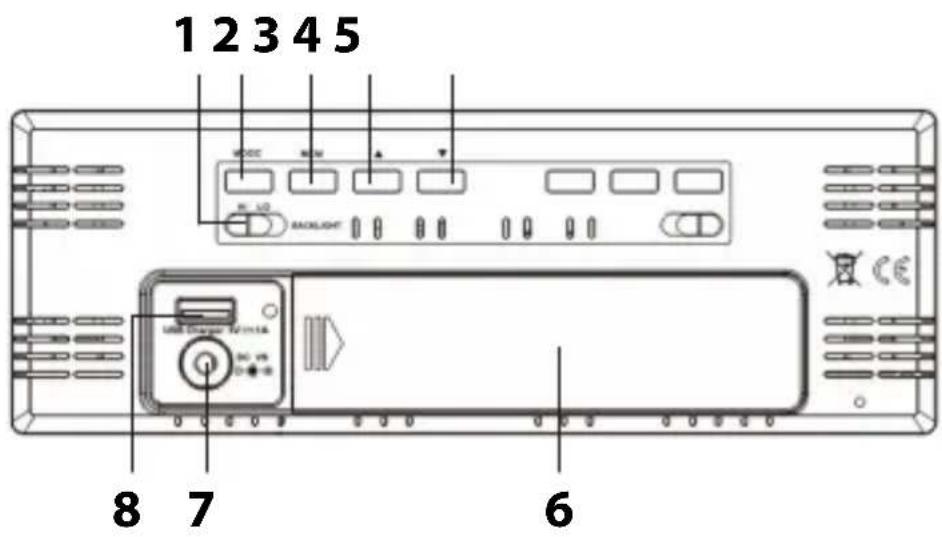

Vue de l'arrière

1. Sélectionner la luminosité de l'écran 2. Activation du mode des réglages

• Sauvegarder les réglages effectués
• Régler et afficher le réveil

3 Afficher les valeurs MIN / MAX stockées pour la température et l'humidité

4 - Réglage des valeurs (augmentation)

• Démarrer la réception radio

5 - Réglage des valeurs (diminution)

Transmission des valeurs à partir du capteur sans fil

6 Compartiment à piles 7 Prise pour l'adaptateur secteur 8 Douille de raccordement USB pour la recharge d'appareils externes (smartphones, lecteurs MP3, etc.)

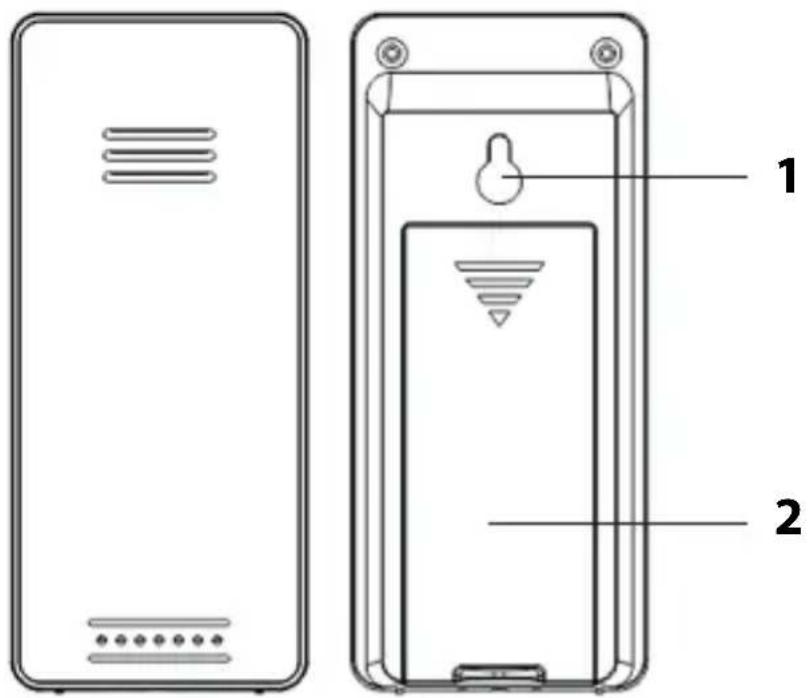

Capteur extérieur sans fil

1 Élément d'accrochage 2 Compartiment à piles

Mise en marche

Suivez l'ordre indiqué ci-dessous et commencez par insérer les piles dans le capteur extérieur.

Capteur extérieur

1. Retirez le couvercle du comparti iment à piles dans le sens de la flèche en l'éloignant du capteur extérieur.
2. Insérez 2 piles de type LR03 (AAA)/1,5 V comme représenté sur la partie inférieure du compartment à piles. Veillez à respecter la polarité des piles (+/-).
3. Faites glisser le couvercle du compartiment à piles en place sur le capteur extérieur.

Station de base

Vous pouvez faire fonctionner la station météo sans fil avec l'adaptateur secteur ou avec des piles. Si la station météo sans fil est branchée à une prise de courant, elle fonctionne alors sur l'alimentation secteur, même lorsque les piles sont insérées dans l'appareil. Retirez les piles déchargees du compartiment à piles, car elles peuvent couler.

NOTE sur les dommages matériels

Pour le fonctionnement sur secteur, utilisez uniquement l'adaptateur secteur livré avec la station météorologique.

Mode actuel

1. Insérez la fiche de l'adaptateur secteur fourni dans la prise de branchement de la station de base.
2. Branchez l'adaptateur secteur sur une prise présentant une

tension correspondant à celle décrite à la rubrique « Spécifications techniques ».

1. Attendez environ 30 minutes. La station de base a besoin de ce temps pour recueillir toutes les données météorologiques et recevoir les signaux radio de l'émetteur du signal horaire.

Fonctionnement sur piles

1. Exercez une légère pression sur le couvercle du compartiment batterie et faites-le glisser sur le côté.
2. Insérez 2 piles de type LR6 (AA) / 1,5 V comme représenté sur la partie inférieure du compartiment à piles. Veillez à respecter la polarité (+/-).
3. Faites à nouveau glisser le couvercle du compartiment batterie sur le côté.
4. Attendez environ 30 minutes. La station de base a besoin de ce temps pour recueillir toutes les données météorologiques et recevoir les signaux radio de l'émetteur du signal horaire.

Lancement de la réception du signal

Dès que la station de base est alimentée en électricité, tous les affichages sont brièvement présentés à l'écran. En outre, l'affichage s'allume brièvement et un bip retentit.

L'appareil passe alors en mode de réception. Dans ce mode, le nombre d'ondes radio indique la qualité de la réception: Plus il y a d'ondes radio affichées à l'écran, meilleure est la réception.

Lors de la réception, seule la touche ▲ fonctionne; toutes les autres touches sont désactivées à ce moment.

Dès que le signal est reçu avec une force suffisante, les données correspondantes et le symbole de la tour de radio s'affichent sur l'écran. Ce processus peut durer quelques minutes.

À partir de ce moment, la station météo passe automatiquement en mode réception plusieurs fois pendant la nuit. Pendant ce processus, l'heure affichée est comparée à celle reçue de l'émetteur du signal horaire et corrigée le cas échéant.

Si aucun signal suffisamment fort n'est reçu, la station de base abandonne le processus de réception après quelques minutes et le symbole de la tour de radio s'en va. Le processus de réception est répété à un moment ultérieur.

Fonctions principales de la station météo

Les autres fonctions sont décrites dans le mode d'emploi détaillé.

Prévisions météo

Après la mise en marche, l'information ne pourrait pas être utilisée pour les prévisions météorologiques pendant environ 12 heures, puisque la station météo a besoin de ce temps pour recueillir et analyser les données météorologiques. Les prévisions météo sont basées sur les données recueillies et les changements de pression atmosphérique mesurés.

Les prévisions concernent la région autour de la station météo dans un rayon d'environ 30 à 50 km, pour une période de 12 à 24 heures. La précision de la prévision météo est autour de 75%.

ensoleillé légèrement nuageux

nuageux pluvieux

Données thermiques enregistrées

La touche MEM vous donne les valeurs les plus élevées et les plus faibles des 24 dernières heures par rapport à la température et à l'humidité de l'air.

• Appuyez 1 fois : La valeur MAX est affichée
• Appuyez 2 fois : La valeur MIN est affichée
• Appuyez 3 fois : l'affichage normal revient à l'écran

Pour supprimer les valeurs enregistrées :

-Maintenez la touche MEM enfoncée pendant env. 2 secondes, jusqu'à ce que les valeurs affichées soient supprimées.

Réglage de l'heure de l'alarme

1. Appuyez 1 fois sur MODE. Une heure de réveil et le symbole AL s'affichent à l'écran.
2. Maintenez enfoncée MODE pendant quelques secondes jusqu'à ce que le témoin de l'heure de l'alarme clignote.
3. En utilisant les touches et, réglez l'heure de l'alarme souhaitée. Un s'affiche à l'écran, la fonction de réveil est déjà activée.
4. Appuyez sur MODE. Le témoin des minutes pour l'heure de l'alarme clignote à l'écran.
5. En utilisant les touches ▲ et ▼, réglez les minutes de l'alarme souhaitée. 6. À l'aide des touches ▲ ou ▼, reglez la durée de Snooze souhaitée (intervalle

entre deux alarmes). Si vous sélectionnez OFF, la fonction SNOOZE est désactivée.

1. Pour terminer, appuyez sur MODE pour enregistrer les réglages.

Activation/désactivation de la fonction d'alarme

- En utilisant la touche, activez ou désactivez la fonction d'alarme. Dès que le symbole d'alarme est affiché, la fonction d'alarme est activée.

Arrêt de l'alarme

Vous serez réveillé à l'heure souhaitée par une sonnerie d'alarme, qui deviendra plus intense à mesure que la durée de l'éveil augmente.

Arrêt complet de l'alarme

• Appuyez sur n'importe quelle touche de la station de base (sauf SNOOZE/LIGHT) pour arrêter la sonnerie.

Fonction d'arrêt automatique

Si vous n'appuyez sur aucune touche, l'alarme se désactive automatiquement au bout de 2 minutes. Avec 24 heures, l'alarme se déclenchera à nouveau automatiquement.

Fonction de rappel d'alarme

• Appuyez sur SNOOZE/LIGHT, si la sonnerie de réveil retentit.

Le signal de réveil s'arrête après la durée Snooze par vous définie. Ensemble,

l'appareil se remet en marche et l'alarme se déclenche à nouveau. Cette procédure peut être répétée plusieurs fois. Lorsque la fonction Snooze est activée, cela est affiché à „zZ" sur l'écran.

Modèle: Station météo

WS 1601

Entrée: 5 V

Piles: 2x LR6 (AA) / 1,5 V

Fréquence de 433,92 MHz

transmission :

Puissance de +10dBm

transmission max.:

Capteur extérieur sans fil

Piles:2xLR03(AAA)/1,5V

---

Portée : env. 60 mètres

(en terrain découvert)

Adaptateur secteur

Entrée: 230 V ~, 50 Hz

Sortie:5V

= = /1,5A

Classede

protection :

Fournisseur:

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Hamburg, Germany, janvier 2018

Déclaration de conformité

WAGEN-SCHMITT GmbH déclare que la station météo WS 1601 est conforme aux directives 2014/53 EU et 2011/65/EU. Le texte complet de la déclaration de conformité européenne est disponible sur le site internet suivant: www.ade-germany.de/doc

Cette déclaration perd sa validité si des modifications sont apportées à la station météo sans notre approbation.

Garantie

Chère cliente, cher client, la société Waa-gen-Schmitt GmbH garantit la prise en charge gratuite des defaults matériels ou de fabrication pendant 2 ans à partir de la date d'achat, par une réparation ou un remplacement. Dans le cas où vous souhaitez faire usage de cette garantie, veuillez remettre l'article ainsi que la preuve d'achat (en indiquant les raisons de votre réclamation) à votre revendeur.

Mise au rebut

Veuillez éliminer l'article selon les prescriptions en vigueur dans votre pays en matière de traitement des déchets. L'ensemble des prescriptions de mise au rebut se trouve dans le mode d'emploi détaillé.
