MANUALE UTENTE WS 1601 ADE

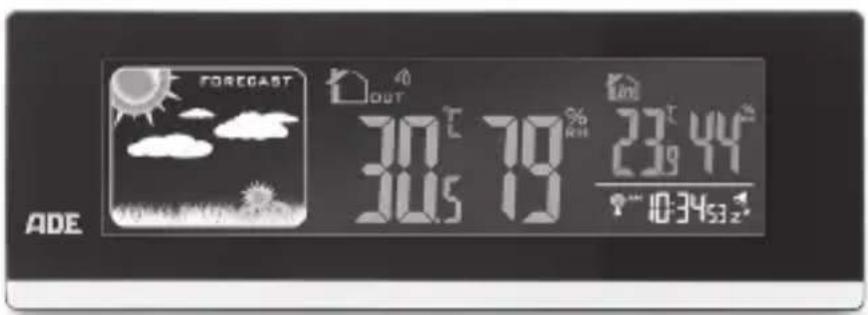

Stazione meteo consensore radio esterno

Guida rapida WS 1601

Indice dei contenuti

Contenuto della confezione 2

Destinazione d'uso. 2

Sicurezza 3

Luogo di installmente. 5

Stazione base 6

Sensore esterno senza fili. 8

Per iniziare 8

Funzioni principali della stazione meteo 11

Allarme. 13

Dati tecnici. 15

Dichiarazione di conformità 16

Garanzia. 16

Smaltimento 16

Il presente documento contiene la guida rapida.

Il manuale in formato pfd con le istruzioni per l'uso dettagliate cui assere scaricato all'indirizzo

Prestare particolare attenzione alle istruzioni per la sicurezza.

Contenuto della confezione

• Ogni stazione meteorologica comprehende:

-Stazione base

-Sensore esterno senza fili

• Batterie:

-2 batterie stilo LR6 (AA) da 1,5 V per la stazione base

-2 batterie ministilo LR03 (AAA) da 1,5 V per il sensore esterno senza fili

• Alimentatore elettrico per la stazione base
• Manuale operativo

Destinazione d'uso

La stazione meteo, composta alla stazione base e dal sensore esterno除去, alla condizioni del tempo (pres

sione atmosferica, temperatura ecc.) nell'ambiente circostante. La stazione meteorologica è in grado di effettuare le previsioni del tempo sulla base dei dati meteo registrati.

• Inoltre, la stazione meteo alla sua e disponete di una funzione di sveglia.
• La presente stazione meteorologica non è destinata ad un uso commerciale delle previsioni del tempo o dei dati meteo registrati.

Sicurezza

• Tenere il disposativo e l'alimentatore lontano alla portata dei bambini di età inferioreagliotto anni.
• Sorvegliare i bambini per evitare che giochino con l'apparecchio.
  Non immershere in acqua o altri liquidi la stazione meteo radiocommandata e l'alimentatore. Pericolo di scosse elettriche! Non utilizzare la base della stazione meteo radiocommandata vicino a lavandini e altri oggetti contenti acqua o fonti di umidità.
  Utilizzare sempre l'alimentatore fornito in dotazione e sostituirlo solo con uno dello stesso tipo. Utilizzare l'alimentatore solo in ambienti interni asciutti e proteggerlo dall'umidità.
  L'ingestione delle batterie cui costituitre un pericolo mortale. Pertanto,

tenere la stazione meteo, il sensore radio esterno e le batterie lontano alla portata dei bambini piccoli. In caso di ingestione di una batteria, consultare immediatamente un medico.

• Tenere lontano alla portata dei bambini il materiale di imballo e i componenti della fornitura di piccole dimensioni. In caso di ingestione sussiste un pericolo di soffocamento.
• Collegare l'apparecchio ad una presa correttamente installata, la cui tension corrisponda a quella indica nella "Scheda tecnica"
• Accertarsi che la presa sia facilemente accessibile, in modo che in caso di necessità l'alimentatore possa essere scollegato velocemente.
  Non utilizzato la stazione meteo se l'alimentatore o il cavo dello stati sono danneggiati.
• Attenzione: L'utilizzo improprio delle batterie può costituire un pericolo di esplòsione. Le batterie non devono essere ricaricate, riattivate con altri mezzi, smontate, buttate nel fuoco o messe in cortocircuito.
• Evitare il contatto del liquido delle batterie con la pelle, gli occhi e le mucose. In caso di contatto con il liquido, lavare subito con acqua abbondante e consultare immediamente un medico.

Proteggere la stazione base e il sensore radiocommandoo remoto da polvere, urti, temperature estreme e luce diretta del sole.
Proteggere la stazione base dall'umidità. Collocare la stazione base solo in un ambiente interno asciutto.
Il sensore radio esterno è dotato di protezione contro l'umidità; evitare,uttavia, l'esposizione diretta ad acqua o altri liquidi, come ad esempio la pioggia.

Luogo di installmente

• La distanza massima tra la stazione base e il sensore radio esterno non deve superare 60 metri. ("contatto visivo diretto").
• Materiali schermanti, come ad esempio il cemento armato, riducono o impediscono la trasmissione tra la stazione base e il sensore radio esterno.
• Anche dispositivi quali televisori, Telefoni cordless, computer e tubi fluorescenti, possocono disturbare la trasmissione.

Stazione base

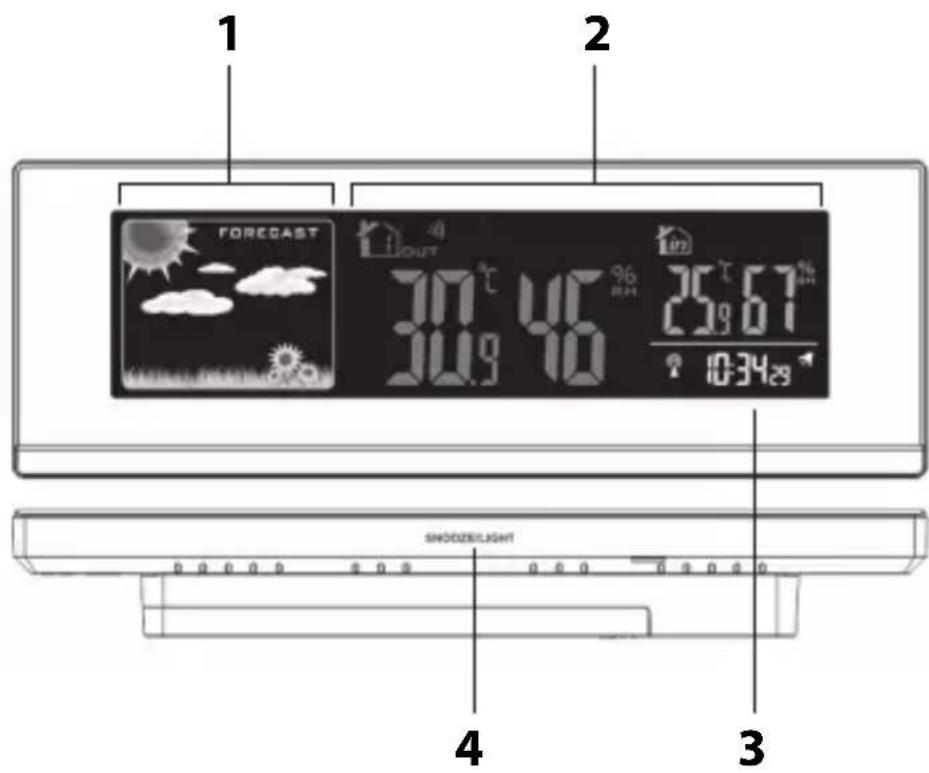

Vista frontale

1 Vedi la sezione "Previsioni"
2 Vedi la sezione "Dati meteo"
3 vedereanche"Visualizzazione dell'ora e della sveglia
4 Attiva l'illuminazione del display / Funzione snooze

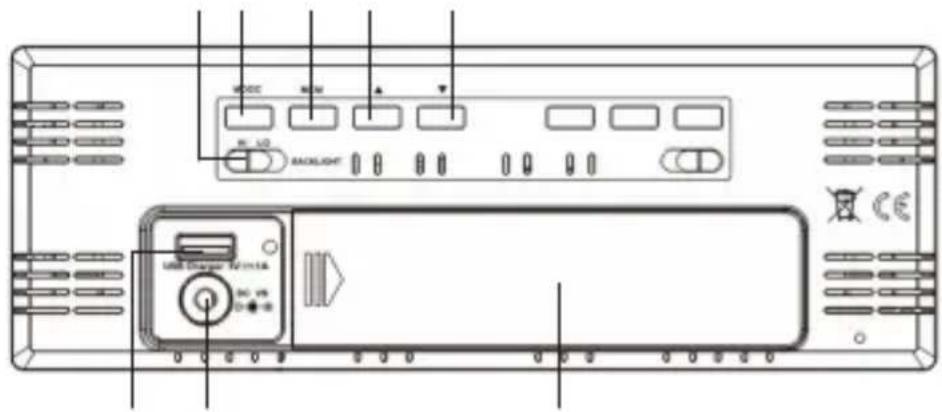

Vista posteriore

12345

87

6

1 Impostazione della luminosità del display

2 Attivazione modalità impostazione

• Memorizzazione delle impostazioni eseguite
• Impostazione e visualizzazione della sveglia

3 Visualizza memorizzata MIN / MAX i valori per temperatura e umidità

4 - Regolazione valori (aumento)

• Avvio manuale della ricezione radio

5 - Regolazione valori (riduzione)

• Trasmissione valori dal sensorezza fili

6 Vano battery

7 Presa di connessione per l'alimentatore elettrico

8 Porta USB per caricare dispositivi esterni (smartphone etc.)

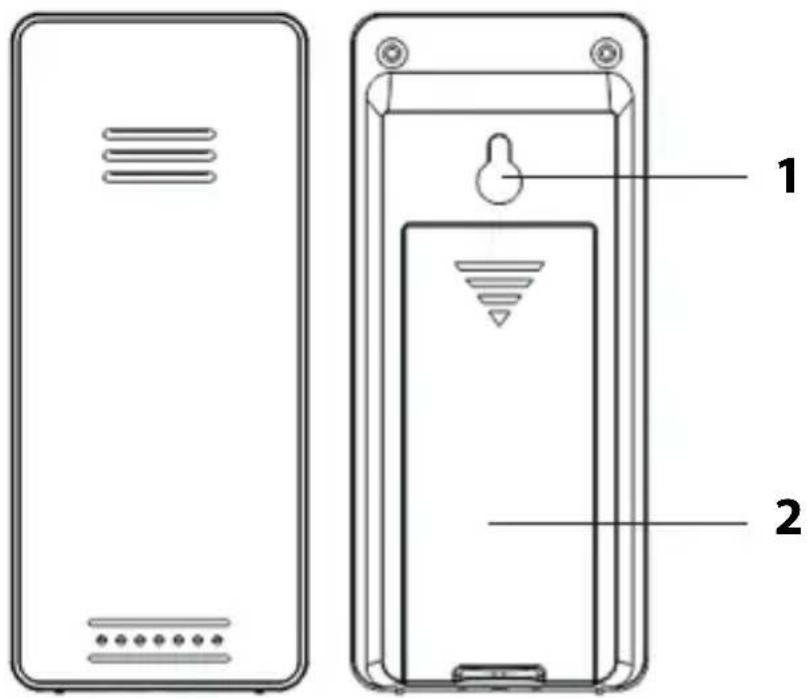

1 Occhiello di fissaggio
2 Vano battery

Per iniziare

Procedendo nell'ordine di seguitoindicato,per prima casa insere le batterie nel sensore esterno.

Sensore esterno

1. Rimuovere il coperchio del vano porta-batteria situato sul retro del sensore esterno, applicando una leggera pressione sulla freccia stampata. Per rimuovere il coperchio del vano porta-batteria dal sensore esterno,

farlo scorrere nella direzione individata alla freccia.

1. Inserire 2 batterie ministilo da 1,5V di tipo LR03, come indicate nella figura presente sul fondo del vano batterie. Fare attenzione alla corretta polarità (+ / -) di inserimento delle batterie.
2. Rimettere a quello il coperchio del vano porta-batteria del sensore esterno.

Stazione base

La stazione meteo sono fili più funzionare a batterie o con alimentazione elettrica. Se la stazione meteo sono fili è collegata a una presa elettrica,essa funzionera a corrente,anche se le batterie sono inserte nel dispositivo.Rimuovere dal vano le batterie scariche,per evitare il rischio di perdite.

NOTA sui danni materiali

Per il funzionamento tramite corrente, serviri esclusivamente dell'alimentatore elettrico in dotazione con la stazione meteo.

Modalità alimentazione elettrica

1. Inserire lo spinotto dell'alimentatore elettrico in dotazione nell'apposita presa di connessione sulla stazione base.

2. Collegare poi l'alimentatore ad una presa di corrente a muro, che supporta una tensione corrispondente a quella indicata nella sezione "Dati tecnici".

3. Attendere circa 30 minuti. Questo è il tempo richiesto alla stazione base per raccogliere dati meteo e riceveve i segnali radio dal trasmettitore per la sincronizzazione oraria.

Funzionamento a batterie

1. Premere leggermente sul copercchio del vano batterie e spingerlo lateralmente.
2. Inserire 2 batterie stilo da 1,5V di tipo LR6, come indicate nella figura presente sul fondo del vano batterie. Fare attenzione alla corretta polarità (+ / -) di inserimento delle batterie.
3. Richiudere il coperchio del vano batterie spingendolo.
4. Attendere circa 30 minuti. Questo è il tempo richiesto alla stazione base per raccogliere dati meteo e ricevere i segnali radio dal trasmettitore per la sincronizzazione oraria.

Avvio ricezione del segnale

Non appena la stazione base viene collegata all'alimentazione, tutti gli indicatori appariranno brevamente sul display. Inoltre, lo schermo si illumina rapidamente, accompagnato da un breve segnale acustico.

I disposizione quando rientra in modalità di ricezione e in tale fase il numero di onde radio mostrate sullo schermo indica la qualità della riscizione: maggiore è il numero di onde radio indicate sullo schermo, migliorare è la riscizione.

In fase di ricezione, solo il tasting afunziona: tutti gli altri tasti sono disattivati in questa fase.

Alla ricezione di un segnale sufficientemente forte, i relativi dati, accompagnati dal symbolo di un radio trasmettitore, appariranno sullo schermo. Questo processo può durare alcuni minuti. Da quello momento, la stazione meteo passera automaticamente in modalità di ricezione, diverse volte agli sera. InQLsta fase, I'orario visualizzato永远不会 confrontato con quello ricevuto dal trasmettitore del segnale orario e, se necessario, corretto. Se il segnale ricevuto non è sufficientemente forte, la stazione base annulla il processo di ricezione dopo quale minuto, nelle il symbolo del trasmettitore radio scompare dallo schermo. Il processes di ricezione verrà comunique ripetuto successivement.

Funzioni principali della stazione meteo

Ulteriori funzioni sono descripte nel manuale per l'uso.

Previsioni

Dopo l'avvio delsystema, per circa 12 ore non saranno disponibili informazioni relative alle previsioni del tempo, poiché la stazione meteorologica ha bisogno di questo tempo per raccogliere e analizzare i dati meteo. Le previsioni del tempo si basano sui dati raccolti e sulle variazioni della pressione atmosferica misurata.

Le previsioni delsystema riguardano un'area circostante la stazione meteo, che si estende per un raggio di circa 30-50 km, per un periodo variabile dalle 12 alle 24 ore. L'accuratezza delle previsioni meteo è paria circa il 75% dei casi.

Sereno Poco nuvoloso

Nuvoloso Pioggia

Dati meteorologici memorizzati

Il pulsante MEM consente di visualizzare i valori massimi e minimi delle ultime 24 ore relativi alla temperatura e all'umidità.

• Premere 1 volta per: visualizzare i valori massimi

• Premere 2 volte per: visualizzare i valori minimi
  Premere 3 volte per: visualizzare la schermata predefinita

Per eliminare i valori memorizzati:

• Tenere premuto il pulsante MEM per circa 2 secondi, forn o quando i valori visualizzati non saranno stati cancellati.

Allarme

Impostazione ora di allarme

1. Premere MODE una volta. Sul display appariranno l'ora della sveglia e AL.
2. Tenere premuto il tasting MODE per alcuni secondi, finché l'indicatore dell'ora di allarme non lampeggia.
3. Usando i tasti e, scegliere l'ora di allarme voluta. Sul display appeare per segnalare che la funzione di sve-glia è giornata.
4. Premere il tasting MODE. L'indicatore dei minuti relativi all'orario di allarme inizia a lampeggiare sullo schermo.
5. Usando i tasti e, scegliere i minuti dell'orario di allarme voluto.

6. Impostare la durata dell'intervallo snooze (pausa tra due segnali della sveglia) con i pulsanti o .Selezionando OFF la funzione SNOOZE verrà disattivata.

7. Infine, premere il tasting MODE per salvare l'impostazione definita.

Attivazione/disattivazione della funzione di allarme

-Servendosi del tastinge possible attivare o disattivare la funzione di allarme. Non appena il symbolo di allarme appare sullo schermo, la funzione di allarme si attiva.

Interruzione dell'allarme

Allo scoccare dell'ora impostata, l'allarme della sveglia inizia a suonare, divertando più intense col passare del tempo.

Interruzione completa della suoneria di allarme

-Premere un pulsante della stazione base (tranne SNOOZE/LIGHT) per disattivare la sveglia.

Funzione di blocco automatico

Se non si preme alcun tasto, la suoneria finisce automaticamente dopo 2 minuti. Dop o 24 ore, l'allarme scatta di nuovo.

Funzione Snooze

-Premere SNOOZE/LIGHT quando la sveglia suona.

Il segnale della sveglia si interromperà al termine dell'intervallo Snooze impostato. Poi la funzione si riattiva e l'allarme suona di nuovo.

Tale procedura può essere ripetuta più volte.

Quando la funzione Snooze è attiva, sul display apparirà l'icona „z".

Dati tecnici

Stazione base

Modello: Stazione meteorologica

WS 1601

Ingresso: 5 V

Frequenza di 433,92 MHz

rasmissione:

Max. Potenza di + 10 dBm

transmissione:

Sensore esterno senza fili

Distanza: circa 60 metri (in

Campo aperto)

Adattatore di rete

Ingresso: 230V ,50Hz

22089 Hamburg, Germany, gennaio 2018

Dichiarazione di conformità

Con la presente Waagen-Schmitt GmbH dichiarare che la stazione meteo WS 1601 è conforme alle Direttive 2014/53/ UE e 2011/65/UE. Il testo completo della di-chiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.ade-germany.de/doc

La presente dichiarazione non è più valida se la stazione meteo subisce modifiche non autorizzate da moi.

C E

Garanzia

Gentile cliente, la società Waagen-Schmitt GmbH garantisce per 2 anni a partire alla data di acquisto la riparazione gratuite di difetti dovuti ai materiali adottati o a errori di fabbricazione, tramite riparazione o sostituzione del prodotto. In caso di reclami relativi alla garanzia, restituire la stazione meteo, con scontrino di acquisto (e spiegando la ragione del reclamo) al proprio rivenditore.

Smaltimento

Smaltire il prodotto secondo le norme vigenti nel proprio paese. Informazioni dettagliate sullo smaltimento sono contenume nel manuale dell'utente.
