Type de produit	Drone
Dimensions	Non spécifiées
Poids	Non spécifié
Autonomie de vol	Non spécifiée
Caméra intégrée	Non spécifiée
Portée de contrôle	Non spécifiée
Connectivité	Wi-Fi, Bluetooth
Utilisation recommandée	Loisirs, photographie aérienne
Maintenance	Vérifier régulièrement les hélices et la batterie
Sécurité	Utiliser dans des zones dégagées, respecter les réglementations locales
Accessoires inclus	Non spécifiés
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - LOOPTASTIC HAMA

Le drone HAMA LOOPTASTIC ne s'allume pas. Que faire ?

Assurez-vous que la batterie est complètement chargée et correctement insérée. Vérifiez également que l'interrupteur d'alimentation est en position 'On'.

Comment synchroniser le drone avec la télécommande ?

Allumez le drone et la télécommande. Ensuite, appuyez sur le bouton de synchronisation sur la télécommande jusqu'à ce que les lumières clignotent, puis relâchez. Le drone devrait se synchroniser automatiquement.

Le drone ne décolle pas correctement. Quelles peuvent être les causes ?

Vérifiez que le drone est sur une surface plane. Assurez-vous que les hélices sont correctement installées et qu'elles ne sont pas endommagées. Vérifiez également la charge de la batterie.

Comment effectuer un calibrage du drone HAMA LOOPTASTIC ?

Pour calibrer le drone, placez-le sur une surface plane, puis allumez-le. Ensuite, déplacez les joysticks de la télécommande dans les directions suivantes : vers le bas à gauche, vers le bas à droite, vers le haut à gauche, et vers le haut à droite. Cela devrait calibrer le gyroscope.

Le drone perd la connexion avec la télécommande. Que faire ?

Essayez de réinitialiser la connexion en éteignant le drone et la télécommande, puis en les rallumant. Assurez-vous également qu'il n'y a pas d'interférences de signal à proximité.

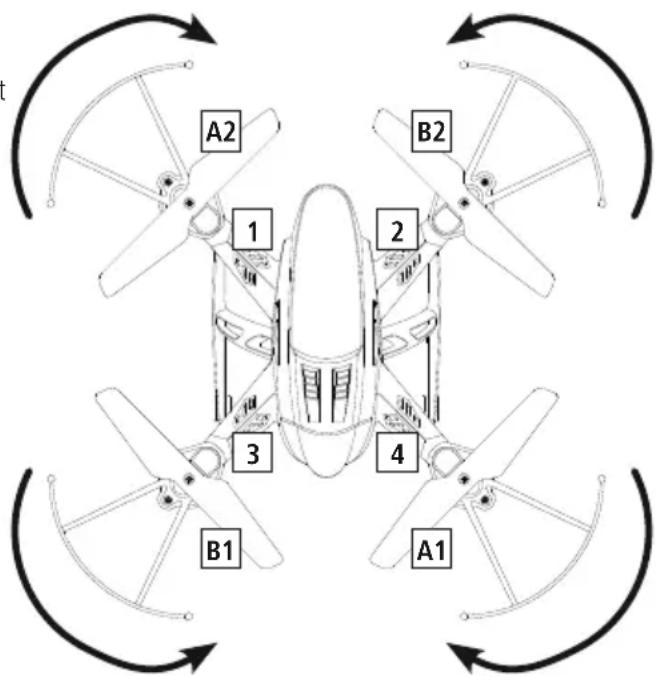

Comment remplacer les hélices du drone ?

Pour remplacer les hélices, retirez délicatement les hélices endommagées en les tournant dans le sens antihoraire. Installez les nouvelles hélices en les tournant dans le sens horaire jusqu'à ce qu'elles soient bien fixées.

Le drone ne réagit pas aux commandes de la télécommande. Que faire ?

Vérifiez si la télécommande est correctement synchronisée avec le drone. Assurez-vous également que les piles de la télécommande sont chargées et fonctionnelles.

Comment puis-je charger la batterie du drone HAMA LOOPTASTIC ?

Utilisez le chargeur fourni avec le drone. Branchez le chargeur à une prise électrique et connectez-le à la batterie du drone. Ne laissez pas la batterie charger pendant plus de 60 minutes.

Quels sont les précautions à prendre lors de l'utilisation du drone ?

Utilisez le drone dans des espaces dégagés et évitez les zones peuplées. Vérifiez la météo avant de voler et ne faites pas voler le drone par temps de pluie ou de vent fort.

Où puis-je trouver des pièces de rechange pour le drone HAMA LOOPTASTIC ?

Vous pouvez acheter des pièces de rechange sur le site officiel de HAMA ou dans des magasins spécialisés en drones.

MODE D'EMPLOI LOOPTASTIC HAMA

Éléments de commande et d'affichage

A: Modèle réduit volant

1

Rotors

2

Fuselage

3

Supports d'atterrissage/de position

4

Compartment de la batterie

5

LED

6

Protection du rotor

7

Interrupteur coulissant ON/OFF

B:Commandadeistance

1

Touche Looping

2

Levier de commande gauche (monter/ descendre, tourner à g auché/à droite)

3

Touche (vitesse maxi)

4

Touché video (Sans fonction)

5

Touche L (vitesse mini)

6

Touché photo (Sans fonction)

7

Mode sans tete (headless)

8

Rotation de 360^

9

Levier de commande croit (vers la gauche/vers la droite, marche avant/marche arrriere)

10

Réglage fin (assiette) vers l'avant/vers l'arrière

11

Réglage fin (assiette) gauche/droite

12

Interrupteur On/Off / V oyant L E D

13

Compartment à piles

Nous vous remercions d'avoir choisi un produit Hama. Veuiliez prendre le temps de dire l'ensemble des remarques et consignes suivantes. Veuiliez conservece mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Transmettez-le au nouveau propriétaire a v c l'appareil le cas échéant.

1. Explication des symboles d'advertisement et des remarques

Avertissement

Ce symbole est utilisé pour indiquer des consignes de sécurité ou pour attirer votre attention sur des dangers et risques particuliers.

Remarque

Ce symbole est utilisé pour indiquer des informations supplémentaires ou des remarques importantes.

2. Contenu de l'emballage

• Drone
• 1 télécommande
• 1 batterie pour le drone
• 1 cable de charge USB
• 1 clé plate
• 4 p ales de rotor de rechange
• 1 film support avec autocollants
• 4 piles LR6/AA
• 2 pylones
• 1 aire d'atterrissage pour le drone
  Mode d'emploi

3. Consignes de sécurité

• Ce produit est destiné à une installation domestique non commerciale.
• Protégéz le produit de toute saleté, humidité, surchauffe et utilisez-le uniquement dans des locaux secs.
• Protégéz le produit des secousses violentes et évitez tout chac ou toute chute.
• N'utilise pas le produit en dehors des limites de puissance indiquées dans les caractéristiques techniques.
• Lorsque le produit est en vol, veillez à le piloter de sorté à toutjours garder le contrôle et ne surestimez pas vos capacités
• Gardez vos cheveux, votre visage, vos mains et des vêtements amples à distance du produit pendant son fonctionnement. Risques de blessures provoqués par les rotors et/ou le produit en mouvement.
• Tenez les emballages d'appareils hors de portée des enfants, risque d'étouffement.
• N'apportez aucune modification à l'appareil. Des modifications vous feraient perdre v os droits de garantie.

Avertissement - Batteries

• Retirez les piles usagées immédiatement du produit pour les recycler.
• Utilisé exclusivement des batteries (ou des piles) du type indiqué.
• N'utilisez pas simultanément des piles usages et des piles neuves ou des piles de différents types.
• Respectez imperativement la polarité de la pile (marquage + e t-) lors de l'insertion dans le boîtier; risques d'écoulement et d'explosion des piles si tel n'est pas le cas.
• Ne surchargez pas les piles.
• Conserve les piles hors de portée des enfants.
• Ne court-circuitez pas les batteries/piles et éloignez-les des objets métalliques.

4. Dispositions légales / restrictions lors du fonctionnement de modèles réduits volants

Remarque

• Les remarques concernant les dispositions légales mentionnées dans ce manuel correspondent uniquement aux règlements et bois en vigueur en Allemagne au moment de leur impression. Dans un autre pays, informez-vous des règlementations locales avant l'utilisation du produit.

• Veuillez noter que, conformément à la loi allemande concernant la navigation aérienne (LuftVG §1, paragraphe 2, point 9), un modele réduit volant est considéré comme un aéronef et l'utilisateur doit être déteur d'une assurance responsabilité civile conformément à l'art. 43 de la LuftVG. Demandez à votre assureur si vous assure responsabilité civile couvre le pilotage d'un modele réduit volant.

• Une utilisation commerciale est soumise, le cas échéant, à autorisation. Adressez-vous aux autorités locales (administration municipale, etc.) afin de clarifier les questions légales.

• Veuillez noter que les photos/videos enregistrées avec ce produit sont considérées comme une utilisation commerciale si ces enregistements sont publiés, par exemple sur Internet, et si vous autorisez l'utilisation de ces photos/videos comme support publicitaire.

5. Environnement d'exploitation et utilisation conforme

• Ce produit est destiné uniquement à une utilisation dans le cadre d'activités de sport et de loisirs.
• Ce produit est destiné aux utilisateurs à partir de 14 ans, sous surveillance parentale.
• Ce produit est destiné à une utilisation à l'intérieur de batiments; il peut toute fois être utilisé à l'extérieur en cas de temps sec et de vent nul ou modéré.
• Une interdiction générale de décollage et d'utilisation est en viqueur :

au-dessus de rassemblements de personnes
au-dessus de lieux d'accidents et de zones sinistres
au-dessus de sites de travail d'organes d'Etat (police, autorités, etc.) et d'organisations responsables de la sécurité
au-dessus de centres de détention
au-dessus d'installations industrielles et de production d'énergie (y compris les parcs solaires)
au-dessus d'installations militaires et de zones interdites
au-dessus et aproximé d' aerodromes/aéroports
au-dessus et a proximé d'hopitaux
au-dessus de grands axes routiers nationaux, de voies navigables et d'installations ferroviaires
au-dessus de réserves naturelles
au-dessus de stades
au-dessus de parcs de loisirs

• Notez que des réglementations spécifiques complémentaires ainsi que des interdictions de décollage sont fixées dans les grandes villes comme Berlin, Hambourg, Cologne, etc.
• Respectez les droits de la personnalité et les droits de propriété de tiers. Ne filmez pas ou ne faites pas de photos de personnes avec des drones équipés de cameras sans leur demander leur autorisation au préalable.
• Ne survvolez pas de propriétés privées.
• Ne survalez pas de zones à proximé de personnes, d'etendues d'eau, de pylônes radio, de lignes électriques et n'effrayez pas d'animaux avec le produit.
• Dans les zones où le fonctionnement et le décollage sont autorisés, respectez une altitude maximale de vol de 100m .
• Dans les zones où le fonctionnement et le décollage sont autorisés, veillez à conserver le produit dans votre champ de vision.

• D'une manière générale, ne dérangez ni les personnes de vote entourage ni vous environnement immédiat par un comportement contradictoire aux régles de biènseance et/ou un comportement que vous percevriez vous-même comme une nuisance.

• Le pilote du drone est le seul responsable de tous les dommages susceptible d'être provoqués par l'utilisation du produit.

• Surveillez la batterie du drone. En cas de diminution de la capacité de la batterie, faites attIRRir le drone immeditatement afin d'eviter toute chute.
• Tenez compte des conditions météorologiques avant le vol.
• Adoptez en toutes circonstances un mode de pilotage anticipatif. Apportez simultanément votre attention au drone et à son environnement.
• N'utilisez aucun dispositif technique destiné à aug m en votre c hamp de vision.
• Les systèmes aeronautiques sans pilote et les modèles réduits volants sont tenus d'éviter les aéronefs et les montgolfières avec pilote.

6. Mise en service

Remarque

• Familiarisez-vous avec le produit et son pilotage avant la première mise en service, de préférence sous la conduite d'une personne experimentée avec des produits similaires.
• En cas de non-utilisation, conservez le produit dans son emballage : il sera ainsi protégé de la poussière et de dégats eventuels.

6.1 Telecommande - Insertion des piles

• Ouvrez le compartment à piles (13) et inséréz 4 piles LR6/AA en respectant les indications de polarité. Refermez ensuite le couvercle du compartment à piles.

6.2 Modèle réduit volant - Charge de la batterie

Remarque

• La batterie, le drone et l'adaptateur de charge sont prevus pour fonctionner ensemble et peuvent être utilisés exclusivement dans la combinaison livrée.

• Veuillez charger entierement la batterie du drone avant la première tilisation.

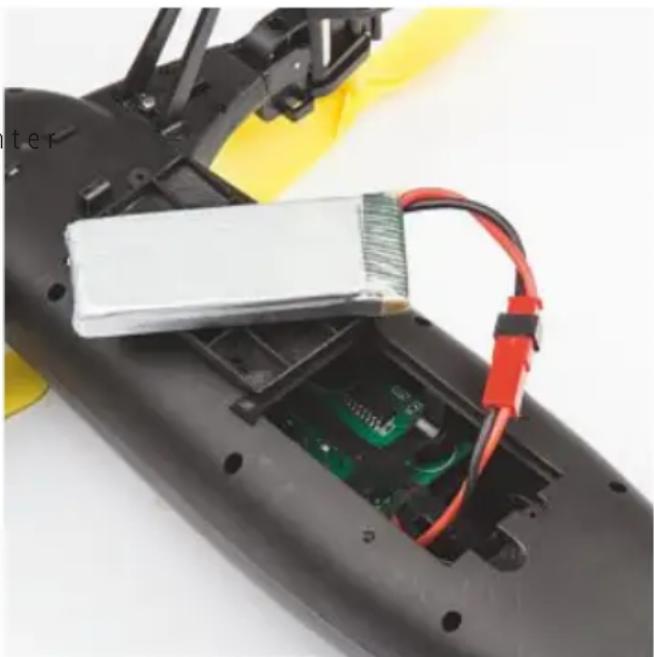

• Ouvrez le couvercle du compartment de la batterie (4)itué sous le drone (
• Retirez la batterie du drone.
• Branchez le cable de charge USB fourni à la batterie du drone.
• Insérez l'autre fiche du cable USB dans un port USB libre de votre ordinateur ou le port USB d'un autre chargeur USB approprié. Veuillez également consulter le mode d'emploi du chargeur USB utilisé.
• Levoyant LED de la fiche de charge USB s'allume en rouge pendant la charge. Levoyant LED s'eteint lorsque la batterie est entierement chargée.
• Retirez le cable de branchement du compartment de la batterie du drone (4) (
• Raccordez la batterie chargée au cable de branchement.
• Réinsérez la batterie branchée dans son compartment (4), puis refermez le couvercle.

Avertissement concernant la batterie

Utilisez exclusivement un chargeur approprié disposant d'un connexion USB pour la charge.
- Cessez d'utiliser tout chargeur ou tout port USB défectueux et ne tentez pas de réparer ces derniers.
- Ne surchargez ou ne déchargez pas totalement le produit.
- Évitez un stockage, une charge ou une utilisation à des une température extrême.
- Rechargez régulierement le produit (au moins une fois par trimestre) en cas de longue période d'entreposage.
- Laissez entierement refroidir les moteurs et la batterie après chaque vol et avant chaque charge.
- Surveillez en permanence la charge.
- Interrompez immédiatement la charge en cas de chauffe anormale ou de déformation de la batterie.
Utilisez une surface résistant à la chaleur et ignifuge lors de la charge.

Remarque concernant le cycle de charge/la capacité de la batterie

• Un cycle de charge complet dure environ 1 heures.
• Lors de la livraison, la batterie est partiellement chargée. La première charge peut donc être moins longue.
• ÀpRES une charge de 60 minutes, la durée de vol est d'environ 8-10 minutes.
• La durée de vol réelle varie selon l'utilisation du produit, les réglages et les conditions ambiantes (des températures inférieures à 5^ / supérieures à 25^ réduisent, par exemple, la capacité de la batterie).

7. Mode Vol

7.1 Couplage du drone avec la télécommande

• Placez le drone sur une surface plane.
• Placez l'interrupteur coulissant (7) du drone en position ON. Les voyants LED (5) se mettent à c lignoter.
• Appuyez sur l'interrupteur ON/OFF (12) afin d'activer la télécommande.
• Déplacez le levier de commande gauche (2) vers le haut jusqu'à la butée.
• Déplacez ensuite le levier de commande gauche (2) vers le bas jusqu'à la butée.
• Deux signaux sonores confirment la bonne réalisation du couplage. Les voyants LED du drone (5) et de la télécommande (12) s'allument alors en permanence.

7.2 Pilotage

Remarque

• Pilotez le drone uniquement au moyen de mouvements minimaux des leviers de commande afin de garantir un comportement de vol calme du drone.
• Évitez tous mouvements brusques. Vous risqueriez de perdre l'ontrole du drone.
• Les indications de direction se basent toutes sur un drone orienté vers l'avant, se trouvant devant vous ou sur un drone en mode "Actual Direction Mode" (cf. chapitre 7 .4).

Démarrage et décollage du drone

Levier de commande gauche

• Déplacez le levier de commande gauche (2) de la télécommande vers le haut afin de démarrer le drone ou gagner de l'altitude.

Atterrissage et descente du drone

Levier de commande gauche

• Déplacez le levier de commande gauche (2) de la télécommande vers le bas afin de poser le drone ou d'en diminuer l'altitude.

Volvers la gauche et vers la droite

Levier de commande droit

• Déplacez le levier de commande droit (9) de la télécommande vers la gauche afin de diriger le drone vers la gauche.

Levier de commande droit

• Déplacez le levier de commande droit (9) de la télécommande vers la dite afin de diriger le code vers la droite.

Volvers l'avant et vers l'arriere

Levier de commande droit

• Déplacez le levier de commande droit (9) de la télékomande vers le haut afin de diriger le drone vers l'avant.

Levier de commande droit

• Déplacez le levier de commande droit (9) de la télécommande vers le bas afin de diriger le drone vers l'arrière.

Rotation vers la gauche ou vers la droite

Levier de commande gauche

• Déplacez le levier de commande gauche (2) de la télécommande vers la gauche afin de faire pivoter le drone vers la gauche..

Levier de commande gauche

• Déplacez le levier de commande gauche (2) de la télécommande vers la droite afin de faire pivoter le drone vers la droite.

Looping - uniquement pour pilotes experimentés

Remarque -looping et rotation de 360^

• Veiliez à ce que la batterie du drone soit entièrement chargée avant d'utiliser la fonction Looping.

Levier de commande droit

• Faites voler le drone à une altitude de 3 metres environ.
• Appuyez sur la touche Looping 1 (1) afin d'effectuer un looping.
• Appuyez sur la touche Looping 2 (8), puis déplacez le levier de commande droit (9) vers la gauche/vers la droite pour effectuer une rotation latérale de 360^ .

7.3 Réglage fin de la commande (assiette)

Remarque concernant le réglage de l'assiette

• Le drone doit se couver en position calme et stable dans les airs et se diriger uniquement dans la direction indiquée par la commande.
• ÀpRES un certain temps, il peut arriver que l'on observe de légères variations de la direction du drone bien que le levier de commande soit en position de repos/en position zéro.
• Le réglage fin de la commande (assiette) permet de remédier à c'es variations de direction.

Vers la gauche/vers la droite

• Appuyez brievement sur la touche de réglage fin (11) vers la gauche dans le cas où le drone a tendance à s'incliner vers la droite pendant le vol. Répétez cette étape jusqu'à obtenir une bonne orientation du drone.
• Appuyez brièvement sur la touche de réglage fin (11) vers la droite dans le cas où le drone a tendance à se diriger s'incliner vers la gauche pendant le vol. Répétez cette étape jusqu'à obtenir une bonne orientation du drone.

Vol avant/vol arrriere

• Appuyez brievement sur la touche de réglage fin (10) vers le bas dans le cas où le drone a tendance à s'incliner vers l'avant pendant le vol. Répétez cette étape jusqu'à atteoir une bonne orientation du drone.
• Appuyez brievement sur la touche de réglage fin (10) vers le haut dans le cas où le drone attendaç à s'incliner vers l'arrière pendant le vol. Repétez cette étape jusqu'à obtenir une bonne orientation du drone.

7.4 Actual Direction Mode / mode de direction

Remarque concernant le mode "Actual action Mode"

• La commande du drone s'oriente, en cas de commandes, sur la position du pilote lorsque le mode "Actual Direction Mode" est activé.
• Déplacez le levier de commande droit (9) vers le haut/ vers le bas pour que le drone s'éloigne de vous ou vole dans votre direction.
• Déplacez le levier de commande droit (9) vers la gauche/vers la droite pour que le drone se déplace vers la gauche/vers la droite.
• La direction de vol et la position du drone ne jouentaucun role dans ce mode.
• Veillez à conserver la position de votre corps adoptée pendant le calibrage avec la télécommande.
• Positionnez le drone directement devant vous pour que son fuselage pointe dans la direction de vol souhaitée et que le drone s'éloigne de vous.
• Tenez la télécommande de sorte qu'elle pointedirectement sur la partie arriere d u d rone.
• Démarrez le drone et faites-le voler à une altitude stable.
• Pendant le vol, appuyez sur la touche Actual Direction Mode (7) afin d'activer le mode de direction actuelle.
• L'activation du mode "Actual Direction Mode" est confirmée par deux signaux sonores et un clignotement rapide duvoyant LED (5) du drone.
• Appuyez encore une fois sur la touche Actual Direction Mode (7) afin de désactiver ce mode. Un signal sonore retentit et levoyant LED (5) s'allume de manière permanente.

7.4 Niveau de vitesse

Remarque

• Une fois mis sous tension, le drone se trouve en mode de vitesse minimale.

• Les pilotes experimentés peuvent augmenter la vitesse du drone en réglant la vitesse sur vitesse maximale.

• Appuyez sur la touche [H] (3) afin d'atteindre la vitesse maximale du drone.

• Deux signaux sonores confirment le réglage maximum.
• Appuyez sur la touche [L] (5) afin de limiter la vitesse du drone à vitesse minimale.
• Un signal sonore confirme le réglage minimum.

7.6 Remplacement des pales de rotor

• Desserrez la vis de la pale du rotor à l'aide du tournevis fourni.
• Déposez la pale du rotor.
• Placez la nouvelle pale de rotor sur l'arbre du moteur. Veuillez contrôle le bon positionnement des pales de rotor conformément au schéma; le sens de rotation pourrait être errone et le drone ne decollérait pas.
• Vissez à fond la pale de rotor à l'aide du tournevis fourni.

7.7 Mise hors tension du drone

• Posez le drone.
• Placez le sélecteur (7) du drone en position OFF.
• Appuyez sur l'interrupteur On/Off (12) afin de mettre la télécommande hors tension.

11. Dépannage

Problème Cause possible Résolution
Le drone cesse de fonctionner sans raison apparente et/ou ne démarre pas.	La batterie du drone est faible ou vide.	Chargez entièrement la batterie du drone.
	Les piles de la télécommande sont faibles ou vides.	Vérifiez les piles de la télécommande et, le cas échéant, remplacez-les.
Les rotors du drone ne bougent pas.	La batterie du drone est mal raccordée au drone.	Vérifiez le raccordement de la batterie au drone.
	La batterie du drone est faible ou vide.	Chargez entièrement la batterie du drone.
	Les piles de la télécommande sont faibles ou vides.	Vérifiez les piles de la télécommande et, le cas échéant, remplacez-les.
Le drone pivote uniquement sur son axe vertical, se returne ou ne démarre pas.	Les hélices du drone sont endommagées ou mal ordonnées.	Contrôlez les hélices. Contrôlez l'agencement des hélices et, le cas échéant, remontez-les conformément aux étapes décrites au chapitre 7 .6 "Remplacement des pales de rotor".
Le drone se déplace fortement dans une direction précise.	L'ajustement du drone est incorrect.	Procedez au réglage fin comme décrit dans le chapitre 7 .3 Réglage fin de la commande (assiette).
Le drone ne réalise pas de looping.	La capacité de la batterie est trop faible.	Chargez entièrement la batterie du drone.

12. Soins et entretien

• Nettoyez la balance uniquement à l'aide d'un chiffon non fibreux légèrement humide; évitez tout dénergent agressif.
  Veiliez à ce qu'aucun liquide ne pénétre dans le produit.

13. Exclusion de garantie

La société Hama GmbH & Co KG d'écline toute responsabilité en cas de dommages provoqués par une installation, un montage ou une utilisation non conformes du produit ou encore provoqués par un non respect des consignes du mode d'emploi et/ou des consignes de sécurité.

14. Service et assistance

En cas de question concernant le produit, veuillez vous adresser au service de conseil produits de Hama.

Ligne téléphonique directe: [phone] (allemand/anglais) Vous trouvezez ici de plus amples informationsconcernant l'assistance : w www.hama.com

1. Caracteristiques techniques

Portée maximale :	1 00 m
Nombre de canaux 4
Éclairage LED multicolores
Caméra -
Largeur (diagonale, sans hélice)	260 mm
Largeur x p rofondeur x hauteur	215 x 2 15 x75mm
Poids 70 g
Diamètre du rotor 95 mm
Type de batterie, drone	1 b atterie Li-Po (replacable), 380 mAh
capacité 380 mAh
Type de batterie, télécommande	4 p iles LR6/AA
Méthode de charge connexion USB type A
Plage de fréquence 2,4	GHz

16. Consignes de recyclage

Remarques concernant la protection de l'environnement:

Conformément à la directive française 2012/19/

EU et 2006/66/CE, et afin d'atteindre un certain nombre d'objectifs en matière de protection de

l'environnement, les régles suivantes doivent être

appliquées: Les apparèils électriques et électroniques ainsi que les batteries ne doivent pas été éliminés avec les déchets menagers. Le pictogramme "picto" présente sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à c cette réglementation. Le consommateur doit returner le produit/la batterie usager aux points de collecte prévus à c et effet. Il peut aussi le remettre à un revendeur. En permettant enfin le recyclage des produits ainsi que les batteries, le consommateur contribuera à la protection de notre environnement. C'est un acte écologique.

17. Déclaration de conformité

Le soussigné, Hama GmbH & Co KG, déclare que l'équipement radioélectrique du type [00126851]

est conforme à la directive 2014/53/UE. Le texte

complet de la déclaration UE de conformité est disponible

a l'adresse internet suivante:

www.hama.com > 00126851->Downloads.

Bandes de fréquences	2.413-2.461 GHz
Puisance de radiofréquence maximale	0.29 mW EIRP
