MODE D'EMPLOI PSBSA 20Li A1 PARKSIDE

Traduction des instructions d'origine

CZ

DVOUSTUPŇOVÝ AKU PŘÍKLEPOVÝ VRTACÍ ŠROUBOVÁK

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Traduction des instructions d'origine Page 25

Utilisation conforme à l'usage prévu 26

Équipement 26

Matériel livré 26

Caractéristiques techniques 26

Avertissements de sécurité généraux pour l'outil .... 27

1. Sécurité de la zone de travail 27

2. Sécurité électrique 28

3. Sécurité des personnes 28

4. Utilisation et entretien de l'outil 29

5. Utilisation et manipulation d'un outil à accu. 29

6. Service après-vente 29

Consignes de sécurité spécifiques pour perceuses à percussion 30

Consignes de sécurité relatives aux chargeurs 30

Avant la mise en service ....30

Recharger le pack d'accus (voir fig. A) 30

Mettre le pack d'accus dans l'appareil / l'en retirer.... 31

Contrôler l'état de l'accu. 31

Monter la poignée supplémentaire .... 3 1

Changer les outils 31

Sélection du couple / Choisir le mode de fonctionnement 31

Transmission à 2 vitesses 31

Mise en service....32

Mise en marche / mise hors service 32

Réglage de la vitesse de rotation 32

Inverser le sens de rotation 32

Conseils et astuces 32

Entretien et nettoyage 33

Garantie de Kompernass Handels GmbH 33

Traduction de la déclaration de conformité originale .... 3 5

Commande d'accu de rechange 36

Commande en ligne 36

Commande téléphonique 36

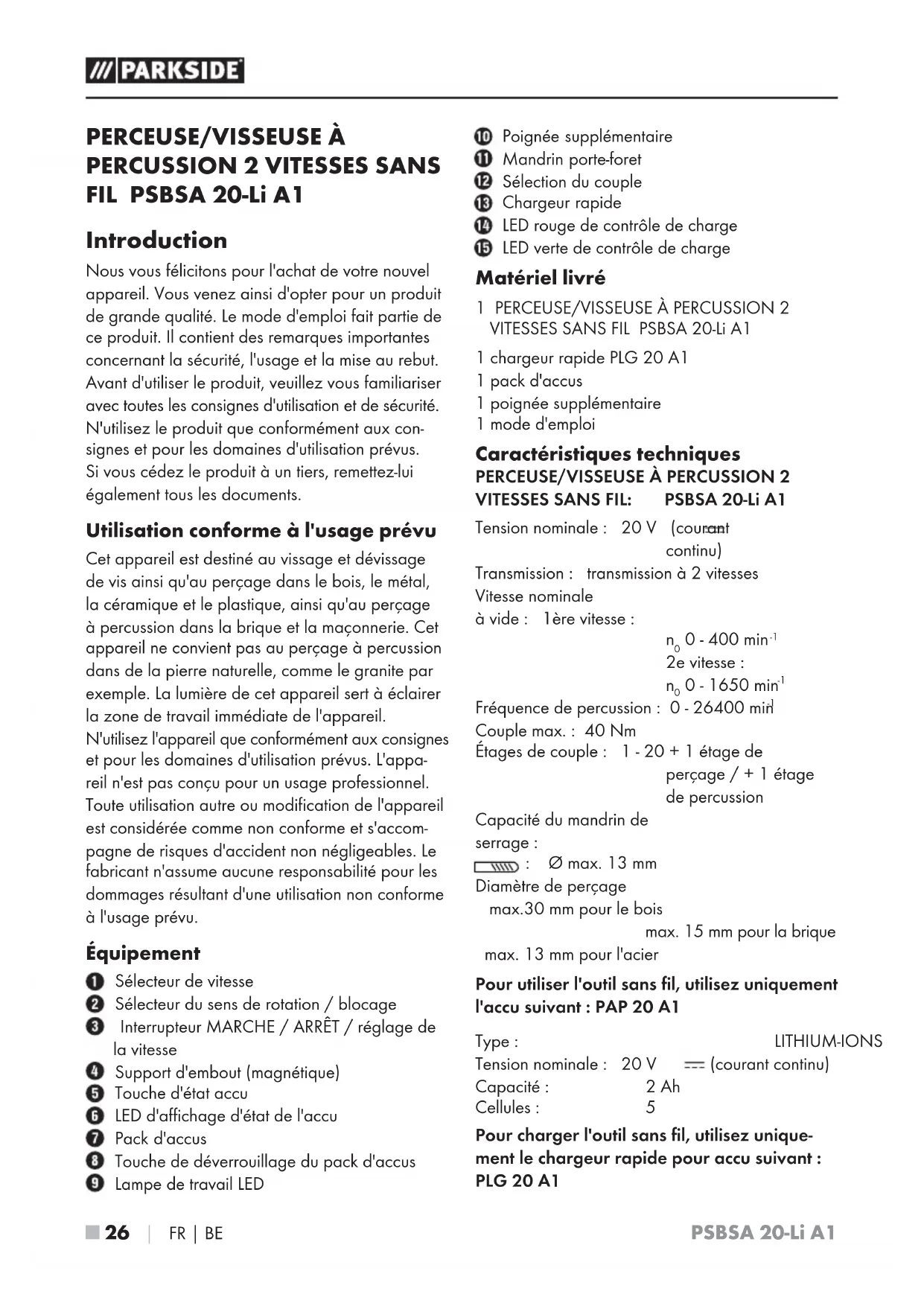

PERCEUSE/VISSEUSE À PERCUSSION 2 VITESSES SANS FIL PSBSA 20-Li A1

Introduction

Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.

Utilisation conforme à l'usage prévu

Cet appareil est destiné au vissage et dévissage de vis ainsi qu'au perçage dans le bois, le métal, la céramique et le plastique, ainsi qu'au perçage à percussion dans la brique et la maçonnerie. Cet appareil ne convient pas au perçage à percussion dans de la pierre naturelle, comme le granite par exemple. La lumière de cet appareil sert à éclairer la zone de travail immédiate de l'appareil. N'utilisez l'appareil que conformément aux consignes et pour les domaines d'utilisation prévus. L'appareil n'est pas conçu pour un usage professionnel. Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Le fabricant n'assume aucune responsabilité pour les dommages résultant d'une utilisation non conforme à l'usage prévu.

Équipement

① Sélecteur de vitesse
② Sélecteur du sens de rotation / blocage
3 Interrupteur MARCHE / ARRÊT / réglage de la vitesse
4 Support d'embout (magnétique)
5 Touche d'état accu
6 LED d'affichage d'état de l'accu
7 Pack d'accus
8 Touche de déverrouillage du pack d'accus
9 Lampe de travail LED

10 Poignée supplémentaire
⑪ Mandrin porte-foret
12 Sélection du couple
13 Chargeur rapide
14 LED rouge de contrôle de charge
15 LED verte de contrôle de charge

Matériel livré

1 PERCEUSE/VISSEUSE À PERCUSSION 2 VITESSES SANS FIL PSBSA 20-Li A1

1 chargeur rapide PLG 20 A1
1 pack d'accus
1 poignée supplémentaire
1 mode d'emploi

Caractéristiques techniques PERCEUSE/VISSEUSE À PERCUSSION 2 VITESSES SANS FIL: PSBSA 20-Li A1

Tension nominale : 20 V (courant continu)

Transmission : transmission à 2 vitesses

Vitesse nominale

à vide : 1ère vitesse :

n _ 0 0 - 4 0 0 ^ - 1

2 e vitesse:

n _ 0 0 - 1 6 5 0 ^ - 1

Fréquence de percussion : 0 - 26400 min ¹

Couple max.: 40 Nm

Étages de couple : 1 - 20 + 1 étage de

perçage / + 1 étage

de percussion

Capacité du mandrin de serrage :

: ∅ max. 13 mm

Diamètre de perçage

max.30 mm pour le bois

max. 15 mm pour la brique

max. 13 mm pour l'acier

Pour utiliser l'outil sans fil, utilisez uniquement l'accu suivant : PAP 20 A1

Type : LITHIUM-IONS
Tension nominale : 20 V === (courant continu)
Capacité : 2 Ah
Cellules : 5

Pour charger l'outil sans fil, utilisez uniquement le chargeur rapide pour accu suivant : PLG 20 A1

ENTRÉE / Input :

Tension nominale : 230 - 240 V \~, 50 Hz (courant alternatif)

Puissance nominale

absorbée : 65 W

Fusible (interne) : 3,15 A

SORTIE / Output :

Tension nominale : 21,5 V (courant continu)

Courant nominal : 2,4 A

Temps de charge : env. 60 min

Classe de protection : II / □double isolation)

Valeurs d'émissions sonores :

Valeur de mesure du bruit déterminée conformément à la norme EN 60745. Le niveau de bruit A pondéré typique de l'outil électrique est de :

Niveau de pression acoustique : L_PA = 86,7 dB (A)

Imprécision K : K

_ PA = 3 dB

Niveau de puissance acoustique : L_WA = 97.7 dB (A)

Imprécision K : K

_ WA = 3 dB

Valeur d'émission des vibrations :

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées selon la norme EN 60745 :

Perçage à percussion dans le béton :

Perçage dans le métal :

α_ h, D 3, 4 7 5 m / s ^ 2

Imprécision K = 1,5 m/s²

Vissage :

lt; 2, 5 m / s ^ 2

Imprécision K = 1,5 m/s²

Portez une protection auditive !

REMARQUE

Le niveau de vibrations indiqué dans les présentes instructions a été mesuré conformément à une méthode de mesure normée et peut être utilisé pour comparer des appareils. La valeur d'émission des vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

AVERTISSEMENT!

Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La sollicitation vibratoire pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. Pour cela, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil est éteint et celles pendant lesquelles il est allumé mais fonctionne sans charge).

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT!

Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil" dans les consignes de sécurité fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2. Sécurité électrique

a) La fiche de l'outil doit être adaptée à la prise secteur. Ne jamais modifier la fiche de quelque façon que ce soit.
Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser une rallonge adaptée à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4. Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus, avec des pièces coupantes tranchantes, sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions. En tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5. Utilisation et manipulation d'un outil à accu

a) Uniquement recharger les accus dans les chargeurs recommandés par le fabricant. Un chargeur compatible pour certains types d'accus peut provoquer un incendie s'il est utilisé avec d'autres accus.
b) N'utiliser les outils qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
c) Tenir les accus inutilisés à l'abri des agrafes, pièces de monnaie, clés, clous, vis et autres objets en métal susceptibles de court-circuiter les contacts. Un court-circuit entre les contacts des accus peut provoquer des brûlures ou un incendie.
d) L'accu peut couler en cas d'usage incorrect. Éviter tout contact avec ce liquide. Laver à l'eau en cas de contact involontaire. En cas de contact du liquide avec les yeux, il faut en plus consulter un médecin. Le liquide qui s'écoule des accus peut causer des irritations de la peau ou des brûlures.

ATTENTION ! RISQUE D'EXPLC Ne rechargez jamais des piles non rechargeables.

gez l'accu de la chaleur, par ex. aussi du rayonnement solaire continu, du feu, de l'eau et de l'humidité. Il y a risque d'explosion.

6. Service après-vente

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Consignes de sécurité spécifiques pour perceuses à percussion

Pendant le perçage avec percussion, portez une protection auditive. L'exposition au bruit peut provoquer une perte d'acuité auditive.

Utilisez la poignée supplémentaire fournie avec l'appareil. La perte de contrôle de la machine peut entraîner des blessures..

Tenez l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle la vis ou l'outil d'intervention peut entrer en contact avec des lignes électriques invisibles. Le contact de la vis ou de l'outil d'intervention avec une ligne "sous tension" peut également mettre "sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Consignes de sécurité relatives aux chargeurs

■ Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou disposant de peu d'expérience et/ou de connaissances, à condition qu'ils soient surveillés ou qu'ils aient été initiés à l'utilisation sécurisée de l'appareil et qu'ils aient compris les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants s'ils ne sont pas surveillés.

■ Si le cordon d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une per-

sonne de qualification similaire afin d'éviter tout risque.

Le chargeur convient uniquement à une exploitation en intérieur.

AVERTISSEMENT !

Si le cordon d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout risque.

Avant la mise en service Recharger le pack d'accus (voir fig. A)

ATTENTION!

Débranchez toujours la fiche secteur avant de retirer le pack d'accus du chargeur ou de le mettre en place.

■ Ne chargez jamais le pack d'accus lorsque la température environnante est inférieure à 10°C ou supérieure à 40°C.

◆ Placez le pack d'accu⑦ dans le chargeur rapide ⑬voir fig. A).

Insérez la fiche secteur dans la prise secteur. La LED de contrôle 14 s'allume en rouge.

La LED verte de contrôle5 vous signale que l'opération de charge est terminée et que le pack d'accus 7 st prêt à être utilisé.

ATTENTION!

Si la LED de contrôle roug ¹⁴ se met à clignoter, cela signifie que le pack d'accus ⁷ surchauffe et qu'il ne peut pas être rechargé.

Si les LED de contrôle rouge et vert:4 15 clignotent ensemble, cela signifie que le pack d'accus 7 st défectueux.

♦ Introduisez le pack d'accu⑦ dans l'appareil.

■ Ne chargez jamais un pack d'accus une seconde fois immédiatement après un processus de chargement rapide. Il y a un risque que le pack d'accus soit surchargé et que la durée de vie de l'accu et du chargeur s'en voit raccourcie.

♦ Éteignez le chargeur pendant au moins 15 minutes entre deux opérations de charge consécutives. Débranchez pour cela la fiche secteur.

Mettre le pack d'accus dans l'appareil / l'en retirer

Mettre en place le pack d'accus :

♦ Placez l'inverseur de sens de rotation 2 en position centrale (verrouillage). Faites s'enclencher le pack d'accus 7 ans la poignée.

Retirer le pack d'accus :

appuyez sur la touche de déverrouillag 8 et retirez le bloc accu.

Contrôler l'état de l'accu

Pour vérifier l'état de l'accu, appuyez sur la touche d'état de l'accu 5 voir aussi la figure principale). L'état et la puissance restante s'affichent comme suit dans la LED d'affichage de l'accu 6 : ROUGE / ORANGE / VERT = charge maximale ROUGE / ORANGE = charge moyenne ROUGE = charge faible - charger l'accu

Monter la poignée supplémentaire

♦ Vissez la poignée supplémentaire ¹⁰ indépendamment de votre mode de travail à droite ou à gauche de l'appareil.

Changer les outils

Votre perceuse à percussion sans fil est équipée d'un blocage de la broche entièrement automatique SPINDLE LOCK

Lorsque le moteur est immobile, la transmission est verrouillée pour vous permettre d'ouvrir le mandrin porte-foret en tournant. Une fois que vous avez inséré l'outil désiré et avez resserré en tournant le mandrin porte-foret vous pouvez immédiatement poursuivre votre travail. Le blocage de la broche se libère automatiquement au démarrage du moteur (actionnement de l'interrupteur MARCHE / ARRÊT 3

Sélection du couple / Choisir le mode de fonctionnement

La sélection du couple 13ous permet de régler la force de rotation et de choisir entre l'étage de perçage 2 et l'étage de perçage à percussion 1

♦ Choisissez une puissance plus basse pour les petites vis ou pour les matériaux mous.
♦ Choisissez une puissance plus élevée pour les grandes vis, les matériaux durs ou pour dévisser des vis.
Pour les travaux de perçage, sélectionnez la puissance de perçage en réglant la sélection de couple sur la position.
Pour les travaux de perçage à percussion, sélectionnez la puissance de perçage à percussion en réglant la sélection de couple sur la position T.

Transmission à 2 vitesses

ATTENTION!

▶ Actionnez le sélecteur de vitess ¹ uniquement lorsque l'appareil est à l'arrêt. Sinon l'appareil risque d'être endommagé.

En première vitesse (sélecteur de vitesse 1 en position : 1)

vous atteignez une vitesse de rotation d'env. 440 min ^-1 et un couple élevé. Ce réglage convient à tous les travaux de vissage, mais également à l'utilisation d'accessoires.

En seconde vitesse (sélecteur de vitesse 1 en position : 2)

vous atteignez une vitesse de rotation d'env. 1650 min ^-1 pour réaliser des travaux de perçage.

Mise en service

Mise en marche / mise hors service

Mise en marche :

Pour la mise en service de l'appareil, appuyez sur l'interrupteur MARCHE/ARRÊT ③ et maintenez-le enfoncé.

La lampe de travail LED ⑨ s'allume lorsque l'interrupteur MARCHE / ARRÊT ③ st légèrement ou entièrement enfoncé. Elle permet ainsi d'éclairer la zone de travail si la luminosité n'est pas suffisante.

Éteindre :

Pour éteindre l'appareil, relâchez l'interrupteur MARCHE/ARRÊT 3.

Réglage de la vitesse de rotation

Une légère pression sur l'interrupteur MARCHE/ARRÊT 3ait démarrer l'appareil à une vitesse de rotation réduite. La vitesse de rotation augmente avec la pression.

REMARQUE

▶ Le frein moteur intégré veille à une immobilisation rapide.

Inverser le sens de rotation

Inversez le sens de rotation en tournant le sélecteur du sens de rotation 2ers la droite ou vers la gauche.

Conseils et astuces

Conseil ! Voici le bon comportement recommandé.

◆ Avant le fonctionnement, contrôlez si l'embout de vissage ou de perçage est correctement monté, c'est-à-dire s'il est centré dans le mandrin porte-foret.

Les bits de vissage sont signalés par leurs dimensions et leur forme. Si vous n'êtes pas sûr, commencez toujours par vérifier si le bit est en assise sans jeu dans la tête de vis.

Couple :

Les petites vis / bits peuvent être endommagés si vous réglez un couple trop élevé ou une vitesse de rotation trop haute.

Vissage à couple élevé (dans le métal) :

Des couples particulièrement élevés se produisent par ex. avec les raccords métalliques nécessitant l'emploi de douilles. Choisissez dans ce cas une vitesse de rotation basse.

Vissage à couple réduit (par ex. dans du bois tendre) :

♦ Vissez ici aussi avec une vitesse de rotation basse pour par ex. ne pas endommager la surface en bois lors du contact avec la tête de vis en métal. Utilisez un foret aléseur.

Lors du perçage dans le bois, le métal et d'autres matériaux, il est impératif de respecter ce qui suit :

Pour un petit diamètre de foret, utilisez une vitesse de rotation élevée et pour un diamètre de foret plus grand, une vitesse de rotation basse.

Pour les matériaux durs, choisissez une vitesse de rotation basse, pour les matériaux mous, une vitesse de rotation élevée.

♦ Marquez l'endroit qui doit être percé avec un pointeau ou un clou. Choisissez une vitesse de rotation basse pour le pré-perçage.

♦ Retirez plusieurs fois le foret en rotation du trou de perçage pour évacuer les copeaux ou la poussière de forage et pour l'aérer.

Perçage dans le métal :

Utilisez des forets à métaux (HSS). Pour de meilleurs résultats, nous vous recommandons de refroidir le foret à l'huile.

Vous pouvez également utiliser des forets à métaux pour percer le plastique. Percez d'abord avec un foret d'un ∅ de 3 mm, et rapprochez-vous ensuite du diamètre de perçage souhaité.

Percer dans de la brique :

♦ Utilisez un foret à pierre à plaquette(s) en métal dur

(Diamètre de perçage max. recommandé : ∅ 15 mm)

Perçage dans le bois :

Utilisez un foret à bois avec pointe de centrage ; pour les perçages profonds, utilisez une mèche à simple spirale, pour les grands diamètres de perçage, un foret Forstner. Vous pouvez aussi visser directement les petites vis dans le bois mou sans pré-perçage.

Entretien et nettoyage

TISSEMENT ! RISQUE DE BLES-

SURES ! Avant de travailler sur l'appareil, éteignez-le et retirez l'accu.

La visseuse à percussion sans fil ne nécessite aucun entretien.

L'appareil doit toujours être propre, sec et exempt d'huile ou de graisse.
Aucun liquide ne doit pénétrer à l'intérieur de l'appareil.
Pour le nettoyage du boîtier, utilisez un chiffon sec. N'utilisez jamais d'essence, de solvant ou de nettoyant qui attaquent le plastique.
Si un accu lithium-ions doit rester stocké pendant une période prolongée, il faut contrôler régulièrement son état de charge. L'état de charge optimal se situe entre 50% et 80%. Le climat de stockage idéal est frais et sec.

REMARQUE

▶ Vous pouvez commander des pièces détachées non listées (comme les balais de charbon, les interrupteurs par ex.) auprès de notre hotline du service après-vente.

Garantie de

Cet appareil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date de l'achat. Veuillez bien conserver le ticket de caisse d'origine. Ce document servira de preuve d'achat.

Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé ou remplacé gratuitement par nos soins, selon notre choix. Cette prestation de garantie nécessite dans un délai de trois ans la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.

Période de garantie et réclamation légale pour vices cachés

L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.

Étendue de la garantie

L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

La prestation de garantie est valable pour des vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, ni aux détériorations de pièces fragiles, par ex. connecteur, accu, moules ou pièces en verre.

Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justificatif de votre achat.

■ Vous trouverez la référence sur la plaque signalétique, une gravure, sur la page de garde de votre manuel d'utilisation (en bas à gauche) ou sous forme d'autocollant au dos ou sur le dessous.

Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.

Sur www.lidl-service.com, vous pouvez télécharger ce manuel ainsi que beaucoup d'autres, des vidéos produit et logiciels.

Service après-vente

⚠ AVERTISSEMENT !

Faites réparer vos appareils par le service après-vente ou un électricien et uniquement avec des pièces de rechange d'origine.

Cela assure le maintien de la sécurité de l'appareil.

▶ Confiez toujours le remplacement de la fiche ou du cordon d'alimentation au fabricant de l'appareil ou à son service après-vente. Cela assure le maintien de la sécurité de l'appareil.

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

BE Service Belgique

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente. Veuillez d'abord contacter le service après-vente mentionné.

L'emballage est constitué de matériau

écologiques que vous pouvez recycler par le biais des postes de recyclage locaux.

Le produit récyclable doit être trié ou rapporté dans un point de collecte pour être recycle.

ez pas les outils électriques dans les ordures ménagères !

Conformément à la directive européenne 2012/19/EU, les outils électriques usagés doivent faire l'objet d'un tri et d'un recyclage respectueux de l'environnement.

ez pas les accus dans les ordures ménagères !

Retirez les accus avant la mise au rebut de l'appareil.

Les accus défectueux ou usagés doivent être recyclés conformément à la directive 2006/66/EC.

Déposez le pack d'accus et / ou l'appareil auprès des points de collecte existants.

Informez-vous auprès des services administratifs communaux ou municipaux quant aux possibilités de mise au rebut des outils électriques / packs d'accus.

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document : M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :

Directive européenne sur les basses tensions (2014/35/EU)

Compatibilité électromagnétique (2014/30/EU)

*La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8 juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.

Normes harmonisées appliquées :

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 60335-2-29:2004/A2:2010

EN 60335-1:2012/A11:2014

EN 62233:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Type / désignation de l'appareil :

PERCEUSE/VISSEUSE À PERCUSSION 2

VITESSES SANS FIL PSBSA 20-Li A1

Année de fabrication : 10 - 2016

Numéro de série : IAN 279501

Bochum, le 29/09/2016

Semi Uguzlu

- Responsable qualité -

Sous réserve de modifications techniques à des fins de perfectionnement.

Commande d'accu de rechange

Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très aisément soit sur le site www.kompernass.com ou bien par téléphone.

Le prix de l'accu de rechange est de 20 €, TVA et transport inclus. En raison d'un stock limité, il est possible que cet article soit épuisé en l'espace de peu de temps.

Pour commander un accu de rechange en ligne dans la boutique d'accessoires :

■ Rendez-vous sur le site www.kompernass.com dans votre navigateur Internet.
Cliquez en bas à droite sur le drapeau correspondant pour sélectionner le pays et la langue souhaités.
Cliquez maintenant sur l'onglet "Boutique accessoires" et sélectionnez ensuite sous la rubrique "Topseller" l'accu de rechange correspondant à votre appareil.
Après avoir mis l'accu de rechange dans la corbeille, cliquez sur le bouton "Caisse" et suivez les instructions affichées à l'écran pour terminer l'opération de commande.

REMARQUE

Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne. Dans ce cas, veuillez contacter la hotline du service après-vente.

- Cette promotion est limitée à un accu par client / appareil, ainsi qu'à une durée de deux mois après la période promotionnelle. L'accu de rechange peut ensuite être commandé à d'autres conditions.

Commande téléphonique

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

BE Service Belgique

Pour que votre commande soit traitée plus rapidement, veuillez s.v.p. tenir prêt le numéro de référence de l'appareil (par ex. IAN 279501) pour répondre à toute demande de renseignements. Vous trouverez le numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.

Inhoud

Inleiding 38
