BEDIENUNGSANLEITUNG PSBSA 20Li A1 PARKSIDE

Traduction des instructions d’origine 2-GANG-AKKU-SCHLAGBOHR- SCHRAUBER Originalbetriebsanleitung

4. Verwendung und Behandlung des Elektrowerkzeugs .............................. 4

5. Verwendung und Behandlung des Akkuwerkzeugs ................................ 5

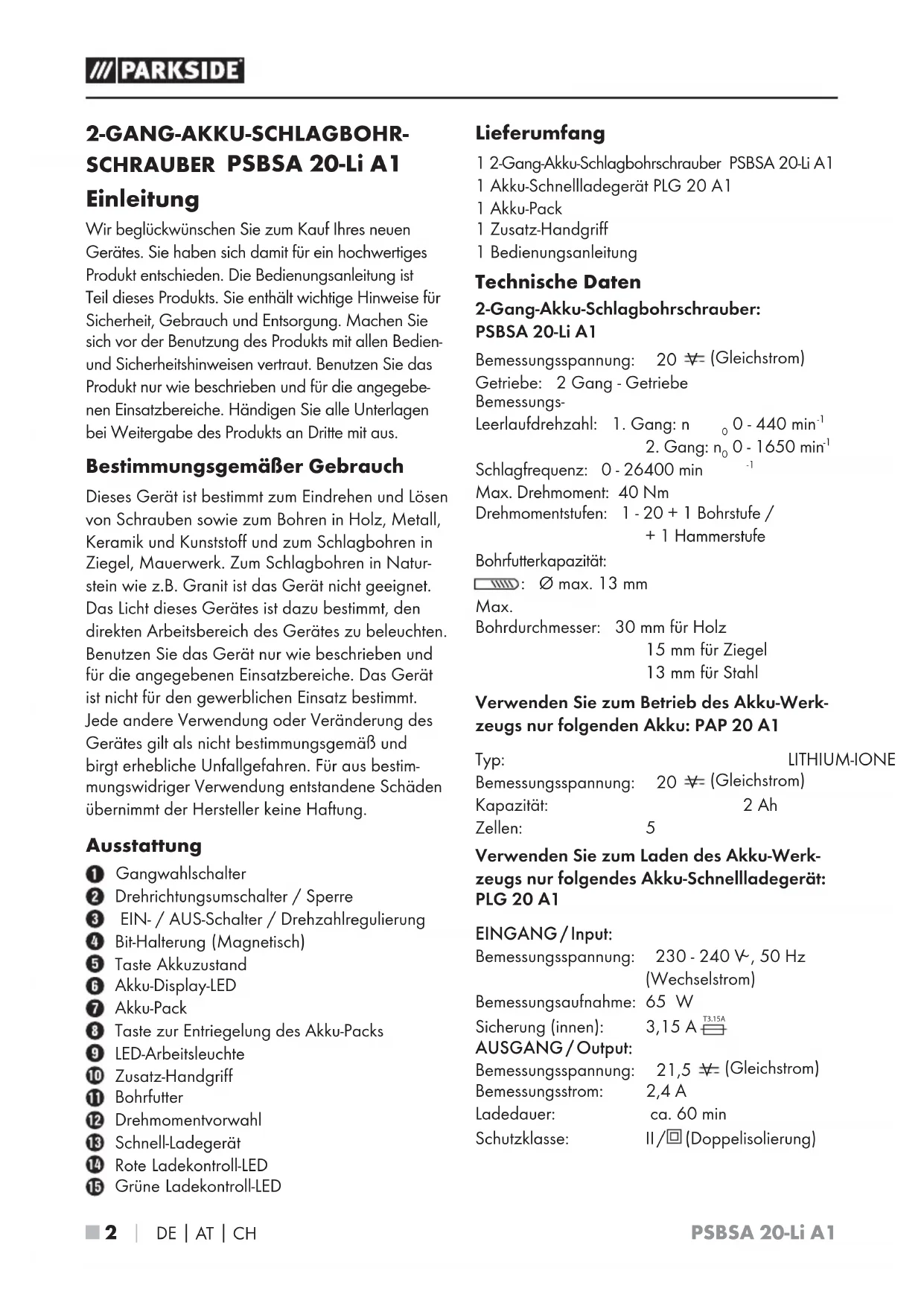

2-GANG-AKKU-SCHLAGBOHR- SCHRAUBER PSBSA 20-Li A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebe- nen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Dieses Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff und zum Schlagbohren in Ziegel, Mauerwerk. Zum Schlagbohren in Natur- stein wie z.B. Granit ist das Gerät nicht geeignet. Das Licht dieses Gerätes ist dazu bestimmt, den direkten Arbeitsbereich des Gerätes zu beleuchten. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestim- mungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Ausstattung Gangwahlschalter Drehrichtungsumschalter / Sperre EIN- / AUS-Schalter / Drehzahlregulierung Bit-Halterung (Magnetisch) Taste Akkuzustand Akku-Display-LED Akku-Pack Taste zur Entriegelung des Akku-Packs LED-Arbeitsleuchte Zusatz-Handgriff Bohrfutter Drehmomentvorwahl Schnell-Ladegerät Rote Ladekontroll-LED Grüne Ladekontroll-LED Lieferumfang 1 2-Gang-Akku-Schlagbohrschrauber PSBSA 20-Li A1 1 Akku-Schnellladegerät PLG 20 A1 1 Akku-Pack 1 Zusatz-Handgriff 1 Bedienungsanleitung Technische Daten 2-Gang-Akku-Schlagbohrschrauber: PSBSA 20-Li A1 Bemessungsspannung: 20 V (Gleichstrom) Getriebe: 2 Gang - Getriebe Bemessungs- Leerlaufdrehzahl: 1. Gang: n

Schlagfrequenz: 0 - 26400 min

Max. Drehmoment: 40 Nm Drehmomentstufen: 1 - 20 + 1 Bohrstufe / + 1 Hammerstufe Bohrfutterkapazität: : Ø max. 13 mm Max. Bohrdurchmesser: 30 mm für Holz 15 mm für Ziegel 13 mm für Stahl Verwenden Sie zum Betrieb des Akku-Werk- zeugs nur folgenden Akku: PAP 20 A1 Typ: LITHIUM-IONEN Bemessungsspannung: 20 V (Gleichstrom) Kapazität: 2 Ah Zellen: 5 Verwenden Sie zum Laden des Akku-Werk- zeugs nur folgendes Akku-Schnellladegerät: PLG 20 A1 EINGANG / Input: Bemessungsspannung: 230 - 240 V

, 50 Hz (Wechselstrom) Bemessungsaufnahme: 65 W Sicherung (innen): 3,15 A T3.15A AUSGANG / Output: Bemessungsspannung: 21,5 V (Gleichstrom) Bemessungsstrom: 2,4 A Ladedauer: ca. 60 min Schutzklasse: II / (Doppelisolierung)PSBSA 20-Li A1

 3 ■ Geräuschemissionswert: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: L

= 3 dB Schallleistungspegel: L

= 3 dB Schwingungsemissionswert: Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schlagbohren in Beton:

Unsicherheit K = 1,5 m/s

Unsicherheit K = 1,5 m/s

Gehörschutz tragen! HINWEIS ► Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemis- sionswert kann auch zu einer einleitenden Ein- schätzung der Aussetzung verwendet werden. WARNUNG! ► Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerk- zeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werk- zeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.PSBSA 20-Li A1 ■ 4 

c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön- nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des

Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.PSBSA 20-Li A1

 5 ■ b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörtei- le wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro- werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwand- frei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des

Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrah- lung, Feuer, Wasser und Feuchtigkeit. Es Besteht Explosionsgefahr.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Gerätespezifische Sicherheitshinweise für Schlagbohrer ■ Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärm kann Gehörverlust bewirken. ■ Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen. ■ Halten Sie das Gerät an den isolierten Griffflä- chen, wenn Sie Arbeiten ausführen, bei denen die Schraube oder das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt der Schraube oder des Einsatzwerk- zeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.PSBSA 20-Li A1 ■ 6 

Sicherheitshinweise für Ladegeräte ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet. WARNUNG! ■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt wer- den, um Gefährdungen zu vermeiden. Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. A) VORSICHT! ► Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen. ■ Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. ♦ Stecken Sie den Akku-Pack in das Schnell- Ladegerät (siehe Abb. A). ♦ Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED leuchtet rot. ♦ Die grüne Kontroll-LED signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist. ACHTUNG! ♦ Sollte die rote Kontroll-LED blinken, dann ist der Akku-Pack überhitzt und kann nicht aufgeladen werden. ♦ Sollte die rote und grüne Kontroll-LED gemeinsam blinken, dann ist der Akku-Pack defekt. ♦ Schieben Sie den Akku-Pack in das Gerät ein. ■ Laden Sie einen Akku-Pack niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack überhitzt und dadurch die Lebensdauer des Akkus verringert wird. ♦ Schalten Sie das Ladegerät zwischen aufeinan- derfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.PSBSA 20-Li A1

 7 ■ Akku-Pack ins Gerät einsetzen / entnehmen Akku-Pack einsetzen: ♦ Bringen Sie den Drehrichtungsumschalter

Mittelstellung (Sperre). Lassen Sie den Akku- Pack in den Griff einrasten. Akku-Pack entnehmen: ♦ Drücken Sie die Taste zur Entriegelung und entnehmen Sie den Akku-Pack. Akkuzustand prüfen ♦ Drücken Sie zum Prüfen des Akkuzustands die Tas- te Akkuzustand (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-Display-LED wie folgt angezeigt: ♦ ROT / ORANGE / GRÜN = maximale Ladung ROT / ORANGE = mittlere Ladung ROT = schwache Ladung – Akku aufladen Zusatzhandgriff montieren ♦ Schrauben Sie den Zusatzhandgriff abhängig von Ihrer Arbeitsweise rechts oder links am Gerät ein. Werkzeuge wechseln Ihr Akku-Schlagbohrschrauber hat eine vollautoma- tische Spindelarretierung

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Bohrfutter durch Drehen öffnen können. Nachdem Sie das ge- wünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt haben, können Sie sofort weiter arbeiten. Die Spindelarretierung löst sich automatisch mit Starten des Motors (Betäti- gung des EIN- / AUS-Schalters

Drehmomentvorwahl / Betriebsart wählen Sie können über die Drehmomentvorwahl die Drehkraft einstellen oder zwischen der Bohrstufe und der Schlagbohrstufe auswählen. ♦ Wählen Sie eine niedrige Stufe für kleine Schrauben, bzw. weiche Werkstoffe. ♦ Wählen Sie eine hohe Stufe für große Schrau- ben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben. ♦ Wählen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen. ♦ Wählen Sie für Schlagbohrarbeiten die Schlag- bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen. 2-Gang Getriebe VORSICHT! ► Betätigen Sie den Gangwahlschalter nur bei Stillstand des Gerätes. Ansonsten droht Beschädigung des Gerätes. Im ersten Gang (Gangwahlschalter

Position: 1) erreichen Sie eine Drehzahl von ca. 440 min

und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten, aber auch zur Ver- wendung von Zubehör. Im zweiten Gang (Gangwahlschalter

Position: 2) erreichen Sie eine Drehzahl von ca. 1650 min

zur Durchführung von Bohrarbeiten.PSBSA 20-Li A1 ■ 8 

Inbetriebnahme Ein- / ausschalten Einschalten: ♦ Drücken Sie zur Inbetriebnahme des Gerätes den EIN- / AUS-Schalter und halten Sie ihn gedrückt. Die LED-Arbeitsleuchte leuchtet bei leicht oder vollständig gedrücktem EIN- / AUS-Schalter . Sie ermöglicht so das Ausleuchten des Arbeitsbe- reiches bei ungünstigen Lichtverhältnissen. Ausschalten: ♦ Lassen Sie zum Ausschalten des Gerätes den EIN- / AUS-Schalter los. Drehzahl einstellen Leichter Druck auf den EIN- / AUS-Schalter bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl. HINWEIS ► Die integrierte Motorbremse sorgt für einen schnellen Stillstand. Drehrichtung umschalten ♦ Wechseln Sie die Drehrichtung, indem Sie den Drehrichtungsumschalter nach rechts bzw. links durchdrücken. Tipps und Tricks Tipp! So verhalten Sie sich richtig. ♦ Überprüfen Sie vor dem Betrieb, ob der Schraub bzw. Bohreinsatz korrekt angebracht ist, d.h. zentriert im Bohrfutter sitzt. ♦ Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubenkopf sitzt. Drehmoment: ♦ Kleinere Schrauben / Bits können beschädigt werden, wenn Sie ein zu hohes Drehmoment bzw. eine zu hohe Drehzahl einstellen. Harter Schraubfall (in Metall): ♦ Besonders hohe Drehmomente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wählen Sie eine niedrige Drehzahl. Weicher Schraubfall (z.B. in Weichholz): ♦ Schrauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfläche beim Kontakt mit dem Schraubenkopf aus Metall nicht zu beschä- digen. Verwenden Sie einen Senker. Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigen: ♦ Benutzen Sie bei kleinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer- Durchmesser eine niedrige Drehzahl. ♦ Wählen Sie bei harten Materialien eine niedri- ge Drehzahl, bei weichem Material eine hohe Drehzahl. ♦ Markieren Sie die Stelle, an der gebohrt werden soll mit einem Körner oder einem Nagel. Wählen Sie zum Anbohren eine niedrige Drehzahl. ♦ Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu lüften. Bohren in Metall: ♦ Verwenden Sie Metallbohrer (HSS). Für beste Ergebnisse sollten Sie den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoff verwenden. Bohren Sie zunächst mit einem Ø 3 mm Bohrer vor und nähern Sie sich dem gewünschten Bohrdurchmesser. Bohren in Ziegel: ♦ Verwenden Sie einen Hartmetallbestückten Steinbohrer. (Max. empfohlener Bohrdurchmesser: Ø 15 mm) Bohren in Holz: ♦ Verwenden Sie einen Holzbohrer mit Zentrier- spitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer”, für große Bohr-Durchmes- ser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorboh- ren direkt eindrehen.PSBSA 20-Li A1

 9 ■ Wartung und Reinigung WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku. Der Akku-Schlagbohrschrauber ist wartungsfrei. ■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. ■ Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen. ■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lö- sungsmittel oder Reiniger, die Kunststoff angreifen. ■ Soll ein Lithium-Ionen-Akku längere Zeit gela- gert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken. HINWEIS ► Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Service - Hotline bestellen. Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfeh- ler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhan- dene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschä- digt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsan- leitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuch- licher und unsachgemäßer Behandlung, Gewaltan- wendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.PSBSA 20-Li A1 ■ 10 

Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen. Service WARNUNG! ► Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. ► Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 279501 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

 11 ■ Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Akkus nicht in den Hausmüll! Entfernen Sie die Akkus vor der Entsorgung aus dem Gerät. Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die ange- botenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumen- tenverantwortlicher: Herr Semi Uguzlu,

BURGSTR. 21, 44867 BOCHUM, DEUTSCH-

LAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EG) EG-Niederspannungsrichtlinie (2014 / 35 / EU) Elektromagnetische Verträglichkeit (2014 / 30 / EU) RoHS Richtlinie (2011 / 65 / EU)* *Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom

8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Angewandte harmonisierte Normen: EN 60745-1:2009/A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Typ / Gerätebezeichnung: 2-Gang-Akku-Schlagbohrschrauber PSBSA 20-Li A1 Herstellungsjahr: 10 - 2016 Seriennummer: IAN 279501 Bochum, 29.09.2016 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterent- wicklung sind vorbehalten.PSBSA 20-Li A1 ■ 12 

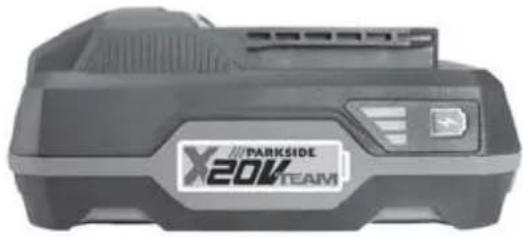

Ersatz-Akku Bestellung Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln. Der Preis des Ersatz-Akkus beträgt 20 € inkl. MwSt. und Versand. Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein. Online-Bestellung Um einen Ersatz-Akku über den Zubehör-Shop zu bestellen: ■ Rufen Sie mit Ihrem Internetbrowser die Seite www.kompernass.com auf. ■ Klicken Sie rechts unten auf die entsprechende Flagge, um das gewünschte Land und die Sprache auszuwählen. ■ Klicken Sie jetzt auf den Reiter „Zubehör-Shop“ und wählen anschließend unter der Rubrik „Topseller“ den passenden Ersatz-Akku zu Ihrem Gerät aus. ■ Nachdem Sie den Ersatz-Akku in den Warenkorb gelegt haben, klicken Sie auf die Schaltfläche „Kasse“ und befolgen die auf dem Bildschirm angezeigten Anweisungen, um den Bestellvorgang abzuschließen. HINWEIS ► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontak- tieren Sie in diesem Fall bitte die Service-Hotline. ■ Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiter- hin bestellt werden. Telefonische Bestellung Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z.B. IAN 279501) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.PSBSA 20-Li A1
