NÁVOD K OBSLUZE PSBSA 20Li A1 PARKSIDE

Překlad originálního provozního návodu

4. Použití a manipulace s elektrickým nářadím ....................................52

5. Použití a manipulace s akumulátorovým nářadím ................................53

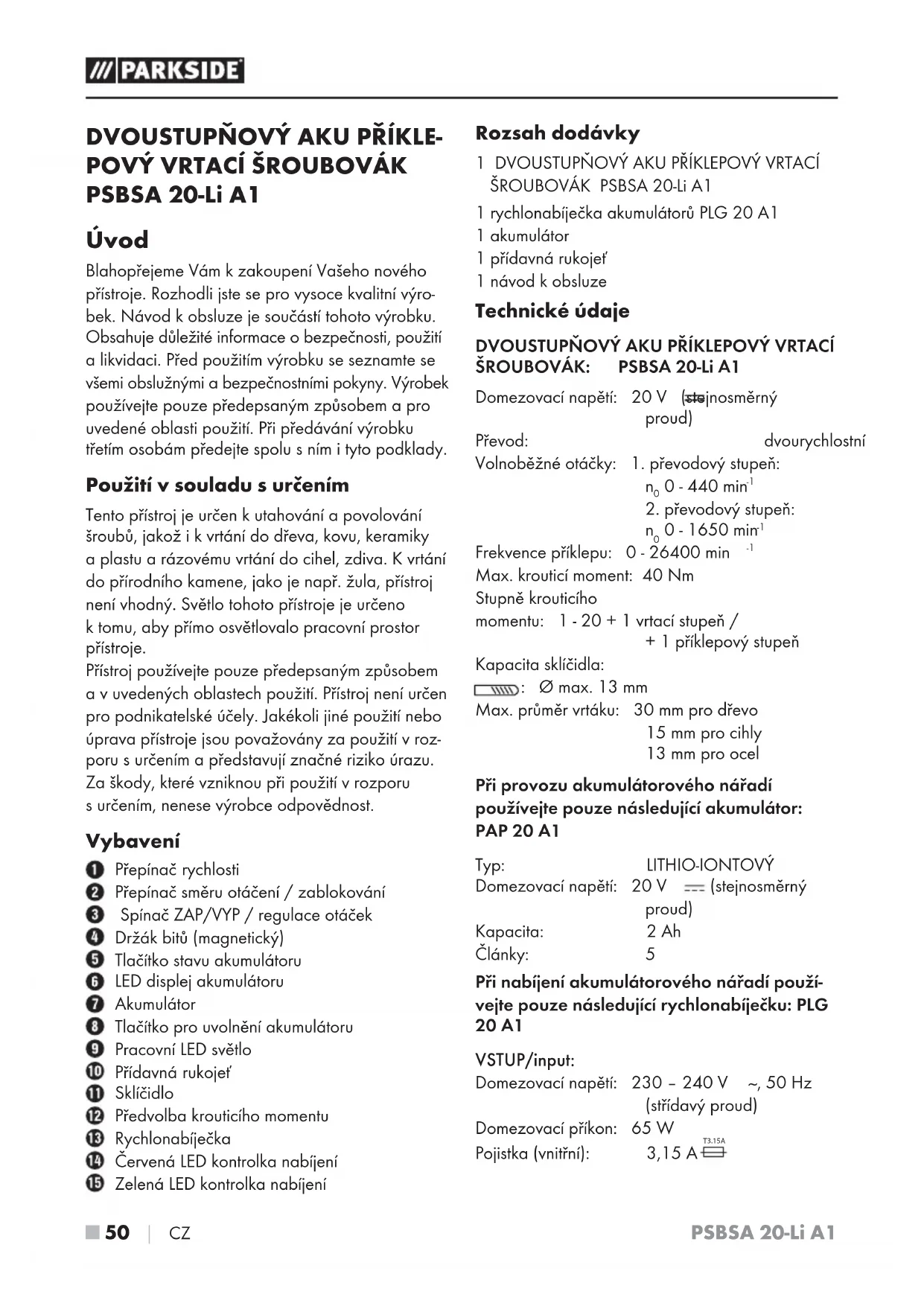

PSBSA 20-Li A1 Úvod Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výro- bek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Tento přístroj je určen kutahování a povolování šroubů, jakož i kvrtání do dřeva, kovu, keramiky a plastu a rázovému vrtání do cihel, zdiva. Kvrtání do přírodního kamene, jako je např. žula, přístroj není vhodný. Světlo tohoto přístroje je určeno ktomu, aby přímo osvětlovalo pracovní prostor přístroje. Přístroj používejte pouze předepsaným způsobem a vuvedených oblastech použití. Přístroj není určen pro podnikatelské účely. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití vroz- poru surčením a představují značné riziko úrazu. Za škody, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Vybavení Přepínač rychlosti Přepínač směru otáčení/ zablokování Spínač ZAP/VYP/ regulace otáček Držák bitů (magnetický) Tlačítko stavu akumulátoru LED displej akumulátoru Akumulátor Tlačítko pro uvolnění akumulátoru Pracovní LED světlo Přídavná rukojeť Sklíčidlo Předvolba krouticího momentu Rychlonabíječka Červená LED kontrolka nabíjení Zelená LED kontrolka nabíjení Rozsah dodávky

1 DVOUSTUPŇOVÝ AKU PŘÍKLEPOVÝ VRTACÍ

ŠROUBOVÁK PSBSA 20-Li A1 1 rychlonabíječka akumulátorů PLG 20 A1 1 akumulátor 1přídavná rukojeť 1návod kobsluze Technické údaje

DVOUSTUPŇOVÝ AKU PŘÍKLEPOVÝ VRTACÍ

ŠROUBOVÁK: PSBSA 20-Li A1 Domezovací napětí: 20 V (stejnosměrný proud) Převod: dvourychlostní převod Volnoběžné otáčky: 1.převodový stupeň:

Frekvence příklepu: 0 - 26400 min

Max. krouticí moment: 40Nm Stupně krouticího momentu: 1 - 20 + 1 vrtací stupeň / + 1 příklepový stupeň Kapacita sklíčidla: : Ø max. 13mm Max. průměr vrtáku: 30mm pro dřevo 15mm pro cihly 13mm pro ocel Při provozu akumulátorového nářadí používejte pouze následující akumulátor: PAP 20 A1 Typ: LITHIO-IONTOVÝ Domezovací napětí: 20V (stejnosměrný proud) Kapacita: 2Ah Články: 5 Při nabíjení akumulátorového nářadí použí- vejte pouze následující rychlonabíječku: PLG 20 A1 VSTUP/input: Domezovací napětí: 230 – 240V

, 50Hz (střídavý proud) Domezovací příkon: 65W Pojistka (vnitřní): 3,15A T3.15APSBSA 20-Li A1 CZ │51 ■ VÝSTUP/output: Domezovací napětí: 21,5V (stejnosměrný proud) Domezovací proud: 2,4A Doba nabíjení: cca 60min Třída ochrany: II / (dvojitá izolace) Hodnota emise hluku: Měřená hodnota zjištěna podle EN 60745. Typická hladina hluku elektrického nářadí shodnocenímA je: Hladina akustického tlaku: L

= 3 dB Hodnota emise vibrací: Celkové hodnoty vibrací (součet vektorů tří směrů) stanoveny vsouladu sEN 60745: Vrtání do betonu:

Používejte ochranu sluchu! UPOZORNĚNÍ ► Hladina vibrací uvedená vtomto návodu byla měřena vsouladu se standardizovanou metodou měření a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít kpředběžnému posouzení expozice. VÝSTRAHA! ► Hladina vibrací se mění vzávislosti na použití elektrického nářadí a může být vněkterých případech vyšší než hodnota uvedená vtomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příkla- dy opatření na snížení zatížení vibracemi je použití rukavic při práci snářadím a omezení doby práce snářadím. Přitom se musí zohled- nit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté a časy, kdy je sice zapnuté, ale běží bez zatížení). Obecné bezpečnostní pokyny pro elektrická nářadí VÝSTRAHA! ► Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bez- pečnostních upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/ nebo těžkým zraněním. Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití. Pojem „elektrické nářadí“ užívaný vbezpečnost- ních pokynech se vztahuje na elektrická nářadí napájená ze sítě (síťovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést kúrazům. b) S elektrickým nářadím nepracujte vprostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary. c) Nedovolte dětem ani jiným osobám, aby se přibližovaly kelektrickému nářadí vdobě, kdy je používáte. Vpřípadě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.PSBSA 20-Li A1 ■ 52 │ CZ

2. Elektrická bezpečnost

a) Síťová zástrčka elektrického nářadí musí od- povídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombinaci suzemněným elektrickým nářadím. Nepozmě- něné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla suzemněnými před- měty, jako jsou trubky, topení, sporáky a chlad- ničky. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Elektrická nářadí chraňte před deštěm a vlh- kostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte kabel vrozporu sjeho určením pro přenášení či zavěšování elektrického ná- řadí nebo kvytahování zástrčky ze zásuvky. Udržujte kabel vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elek- trickým proudem. e) Pokud pracujete selektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem. f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte prou- dový chránič. Použitím ochranného spínače chybného proudu se snižuje riziko úrazu elek- trickým proudem.

a) Buďte stále pozorní, sledujte, co děláte, a kpráci selektrickým nářadím přistupujte srozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alko- holu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění. b) Noste osobní ochranné prostředky a vždy iochranné brýle. Nošením osobních ochran- ných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochran- ná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění. c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujis- těte se, že je vypnuté. Pokud máte při přená- šení elektrického nářadí prst na vypínači, nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít kúrazu. d) Předtím, než elektrické nářadí zapnete, od- straňte nastavovací nástroje nebo šroubováky. Nástroj nebo klíč, nacházející se votáčející se části přístroje, může způsobitzranění. e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí vneočekávaných situacích lépe kontrolo- vat. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Odsáváním prachu se může snížit ohrožení prachem.

4. Použití a manipulace s elektrickým

nářadím a) Přístroj nepřetěžujte. Pro práci používejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, jehož vy- pínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje ne- bezpečí a musí se opravit.PSBSA 20-Li A1 CZ │53 ■ c) Před nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhně- te zástrčku ze zásuvky a/nebo vyjměte aku- mulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí. d) Nepoužívaná elektrická nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj oso- bám, které sním nejsou obeznámeny, nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li sním nezkušené oso- by. e) Údržbu elektrických nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda jim není brá- něno vpohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkč- nost elektrického nářadí omezena. Poškoze- né části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí. f) Řezné nástroje udržujte vostrém a čistém sta- vu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou. g) Elektrické nářadí, příslušenství, vkládací nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vy- konávanou činnost. Použití elektrického nářadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací.

5. Použití a manipulace s akumuláto-

rovým nářadím a) Akumulátory nabíjejte jen vnabíječkách do- poručených výrobcem. Unabíječky, která je určena pro určitý typ akumulátorů, hrozí ne- bezpečí vzniku požáru, je-li používána sjinými akumulátory. b) Selektrickým nářadím používejte jen akumu- látory pro ně určené. Používání jiných akumu- látorů může způsobit zranění a požár. c) Nepoužívaný akumulátor udržujte vdostateč- né vzdálenosti od kancelářských sponek, min- cí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou přemostit kontakty. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. d) Při nesprávném použití může zakumulátoru vytéct kapalina. Zabraňte kontaktu skapalinou baterie. Při náhodném kontaktu opláchněte zasažené místo vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina unikající zakumulátoru může způsobit podráždění kůže nebo popáleniny. POZOR! NEBEZPEČÍ VÝBUCHU! Nikdy nenabíjejte baterie, které nejsou určeny knabíjení. Chraňte akumulátor před horkem, např. také před dlouhodobým slu- nečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.

a) Nechte elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůsta- ne zachována bezpečnost elektrického nářadí. Bezpečnostní upozornění specifická pro rázové vrtačky ■ Při rázovém vrtání noste ochranu sluchu. Působení hluku může vést ke ztrátě sluchu. ■ Používejte přídavnou rukojeť dodanou spo- lečně spřístrojem. Ztráta kontroly nad strojem může vést ke zraněním. ■ Držte přístroj za izolované plochy držadla, když provádíte práce, při nichž může šroub nebo použité nářadí narazit na skryté elek- trické vedení. Kontakt šroubu nebo použitého nářadí svedením pod napětím může vést napětí ina kovové díly přístroje a způsobit úraz elek- trickým proudem.PSBSA 20-Li A1 ■ 54 │ CZ Bezpečnostní pokyny pro nabíječky ■ Děti starší 8let a osoby someze- nými fyzickými, smyslovými nebo mentálními schopnostmi či nedostat- kem zkušeností a znalostí mohou používat tento přístroj, avšak pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny obez- pečném používání přístroje a pokud porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí spřístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. ■ Pokud se připojovací kabel tohoto přístroje poškodí, musí jej vyměnit výrobce, jeho zákaznický servis nebo obdobně kvalifikovaná oso- ba, aby se tak zabránilo nebezpe- čím. Nabíječka je vhodná pouze pro provoz ve vnitřních prostorách. VÝSTRAHA! ■ Pokud se připojovací kabel tohoto přístroje poškodí, musí jej vyměnit výrobce, jeho zá- kaznický servis nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebezpečím. Před uvedením do provozu Nabíjení akumulátoru (viz obr.A) VÝSTRAHA! ► Než akumulátor vytáhnete znabíječky resp. ho do ní vložíte, vytáhněte vždy zástrčku ze sítě. ■ Akumulátor nikdy nenabíjejte, je-li okolní teplota nižší než 10°C nebo vyšší než 40°C. ♦ Zastrčte akumulátor do rychlonabíječky (viz obr.A). ♦ Zastrčte síťovou zástrčku do zásuvky. LED kontrolka svítí červeně. ♦ Zelená LED kontrolka signalizuje, že je na- bíjení ukončené a akumulátor je připravený kpoužití. POZOR! ♦ Jestliže bliká červená kontrolka LED , pak je akumulátor přehřátý a nelze jej nabíjet. ♦ Jestliže blikají společně červená a zelená kontrolka LED , pak je akumulátor vadný. ♦ Zasuňte akumulátor do přístroje. ■ Akumulátor nikdy podruhé nenabíjejte bezpro- středně po rychlém nabíjení. Hrozí nebezpečí, že se akumulátor přehřeje, čímž se zkracuje životnost akumulátoru. ♦ Mezi nabíjeními následujícími po sobě vypněte nabíječku alespoň na 15minut. Vytáhněte síťo- vou zástrčku ze zásuvky.PSBSA 20-Li A1 CZ │55 ■ Vložení akumulátoru do přístroje/ jeho vyjmutí zpřístroje Vložení akumulátoru: ♦ Uveďte přepínač směru otáčení do střední polohy (zablokování). Zasuňte akumulátor do držadla. Vyjmutí akumulátoru: ♦ Stiskněte tlačítko pro uvolnění akumulátoru a vyjměte akumulátor. Kontrola stavu akumulátoru ♦ Pro kontrolu stavu akumulátoru stiskněte tlačítko stavu akumulátoru (viz také hlavní obrázek). Stav resp. zbývající výkon se na LED displeji akumulátoru zobrazí takto: ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximální nabití ČERVENÁ/ORANŽOVÁ=průměrné nabití ČERVENÁ=slabé nabití– nabít akumulátor Montáž přídavné rukojeti ♦ Zašroubujte přídavnou rukojeť vzávislosti na způsobu práce na pravé nebo levé straně přístroje. Výměna nástroje Váš akumulátorový rázový vrtací šroubovák má plně automatickou aretaci vřetena . Je-li motor vklidovém stavu, větev pohonu se auto- maticky zablokuje, takže sklíčidlo můžete otevřít otáčením . Po vložení požadovaného nástroje a pevném utažení sklíčidla můžete okamžitě pokračovat vpráci. Aretace vřetena se automaticky uvolní spuštěním motoru (stisknutí spínače/vypína- če ). Předvolba krouticího momentu/ volba provozního režimu Krouticí moment můžete nastavit pomocí předvolby krouticího momentu nebo volit mezi vrtacím stupněm a rázovým stupněm . ♦ Pro malé šrouby, resp. měkké materiály zvolte nízký stupeň. ♦ Pro velké šrouby, tvrdé materiály, resp. při vy- šroubovávání šroubů zvolte vysoký stupeň. ♦ Uvrtacích prací zvolte vrtací stupeň nastavením předvolby krouticího momentu do polohy

♦ U příklepových vrtacích prací zvolte příklepový stupeň nastavením předvolby krouticího momen- tu do polohy. Dvourychlostní převod VÝSTRAHA! ► Přepínač rychlosti aktivujte pouze vkli- dovém stavu přístroje. Jinak hrozí poškození přístroje. Vprvní rychlosti (přepínač rychlosti vpoloze: 1) dosáhnete otáček cca 440ot./min.

a vysokého krouticího momentu. Toto nastavení je vhodné pro veškeré šroubovací práce, ale i pro použití příslu- šenství. Ve druhé rychlosti (přepínač rychlosti vpoloze: 2) dosáhnete otáček cca 1650min.

pro provádění vrtacích prací.PSBSA 20-Li A1 ■ 56 │ CZ Uvedení do provozu Zapnutí/vypnutí Zapnutí: ♦ Kuvedení přístroje do provozu stiskněte spínač/ vypínač a podržte jej stisknutý. Pracovní LED světlo se rozsvítí při lehkém nebo úplném stisknutí zapínače/vypínače . Umožňuje tak osvětlení pracovního prostoru při nepříznivých světelných poměrech. Vypnutí: ♦ Kvypnutí přístroje uvolněte spínač/vypínač

Nastavení otáček Lehké stisknutí vypínače má za následek snížení počtu otáček. Se zesilujícím stiskem se počet otá- ček zvyšuje. UPOZORNĚNÍ ► Integrovaná motorová brzda umožňuje rychlé zastavení. Přepínání směru otáčení ♦ Směr otáčení změníte stisknutím přepínače smě- ru otáčení směrem doprava, resp. doleva. Tipy a triky Tip! Tak se zachováte správně. ♦ Před použitím zkontrolujte, zda je šroub, resp. vrtací vložka správně umístěna, tzn. zda sedí uprostřed sklíčidla. ♦ Na šroubovacích bitech jsou vyznačeny jejich rozměry a tvar. Nejste-li si jisti, nejdříve vyzkou- šejte, zda je bit umístěn ve šroubovací hlavě bez vůle. Krouticí moment: ♦ Malé šrouby/bity se mohou poškodit, pokud nastavíte příliš vysoký krouticí moment, resp. příliš vysoké otáčky. Tvrdé šroubování (do kovu): ♦ Obzvláště vysoké krouticí momenty vznikají např. ukovových šroubových spojů při použití nástavců nástrčných klíčů. Zvolte nižší otáčky. Měkké šroubování (např. do měkkého dřeva): ♦ Izde šroubujte snízkými otáčkami, aby se nepoškodily např. dřevěné povrchy při kontaktu shlavou šroubu zkovu. Použijte záhlubník. Při vrtání do dřeva, kovů a jiných materiálů bezpodmínečně dodržujte: ♦ Umalého průměru vrtáku používejte vysoké otáčky a uvelkého průměru vrtáku nízké otáčky. ♦ Utvrdých materiálů volte nízké otáčky, uměkké- ho materiálu vysoké otáčky. ♦ Označte místo, do kterého se má vrtat, pomocí důlčíku nebo hřebíku. Pro navrtávání zvolte nízké otáčky. ♦ Rotující vrták několikrát vytáhněte zvrtaného otvoru, abyste odstranili třísky nebo vrtnou moučku a otvor uvolnili. Vrtání do kovu: ♦ Použijte vrták do kovu (HSS). Chcete-li dosáhnout nejlepších výsledků, měli byste vrták chladit olejem. Vrták do kovu lze použít ikvrtání do plastu. Nejdříve proveďte předvrtání vrtákem sØ3mm a přibližte se kpožadovanému průměru vrtání. Vrtání do cihel: ♦ Použijte vrták do kamene ztvrdokovu. (max. doporučený průměr vrtání: Ø 15mm) Vrtání do dřeva: ♦ Použijte vrták do dřeva svycentrovanou špičkou, pro hluboké otvory použijte „spirálový vrták“, pro velké průměry vrtání Forstnerův vrták. Malé šrouby můžete do měkkého dřeva zašroubovat přímo ibez předvrtání.PSBSA 20-Li A1 CZ │57 ■ Údržba a čištění VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji pří- stroj vypněte a vyjměte akumulátor. Akumulátorový rázový vrtací šroubovák nevyžadu- je údržbu. ■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv. ■ Do přístroje se nesmí dostat žádné kapaliny. ■ Kčištění povrchu používejte suchý hadřík. Ni- kdy nepoužívejte benzin, rozpouštědla nebo čisticí prostředky, které narušují umělou hmotu. ■ Pokud je nutné lithium-iontový akumulátor skla- dovat po delší dobu, musí se pravidelně kontro- lovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Optimální skladovací klima je chladné a suché. UPOZORNĚNÍ ► Neuvedené náhradní díly (jako např. uhlíkové kartáče, spínače) můžete objednat přes naši servisní a poradenskou linku. Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku vtrvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi. Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opra- víme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla. Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba. Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti pro- duktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla. Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodr- žovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.PSBSA 20-Li A1 ■ 58 │ CZ Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem. ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software. Servis VÝSTRAHA! ► Nechte své přístroje opravit vservisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje. ► Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že zůstane zachována bezpečnost přístroje. Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 279501 Dovozce Dbejte prosím na to, že níže uvedená adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.comPSBSA 20-Li A1 CZ │59 ■ Likvidace Obal se skládá zekologických materiálů, které lze zlikvidovat vkomunálních sběr- ných recyklačních dvorech. Nevyhazujte elektrická nářadí do domovního odpadu! Vsouladu sevropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shroma- žďována odděleně a odevzdána kekologické recyklaci. Akumulátory nevyhazujte do domov- ního odpadu! Akumulátor se před likvidací musí vyjmout zpřístroje. Vadné nebo staré akumulátory se musí recyklovat podle směrnice č. 2006/66/EC. Akumulátor a/ nebo přístroj odevzdejte do příslušných sběren. Omožnostech likvidace nefunkčního elektrického nářadí/akumulátorů se informujte usvého obecní- ho či městského úřadu. Překlad originálu prohlášení o shodě My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu,

BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/

NĚMECKO, prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními doku- menty a směrnicemi ES: Směrnice ostrojních zařízeních (2006 / 42 / EG) Směrnice onízkonapěťových zařízeních (2014 / 35 / EU) Směrnice oelektromagnetické kompatibilitě (2014 / 30 / EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011 / 65 / EU)* *Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických zařízeních. Použité harmonizované normy: EN 60745-1:2009/A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Typ/označení přístroje:

DVOUSTUPŇOVÝ AKU PŘÍKLEPOVÝ VRTACÍ

• ŠROUBOVÁK PSBSA 20-Li A1 Rok výroby: 10 - 2016 Sériové číslo: IAN 279501 Bochum, 29.09.2016 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.PSBSA 20-Li A1 ■ 60 │ CZ Objednávka náhradního akumulátoru Chcete-li si pro přístroj objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na adrese www.kompernass.com nebo telefonicky. Cena náhradního akumulátoru je 20EUR vč. DPH a dopravného. Tento výrobek by mohl být vzhledem komezenému množství na skladě vkrátkém čase vyprodán. Online objednávka Chcete-li si objednat náhradní akumulátor přes internetový obchod spříslušenstvím: ■ V internetovém prohlížeči zadejte adresu www.kompernass.com. ■ Pro výběr požadované země a jazyka klikněte na příslušnou vlaječku vpravo dole. ■ Nyní klikněte na záložku „Obchod spříslušenstvím“ a poté vyberte vrubrice „Prodejní hity“ vhodný náhradní akumulátor pro daný přístroj. ■ Poté, co vložíte náhradní akumulátor do nákupního košíku, klikněte na virtuální tlačítko „Pokladna“ a řiďte se pokyny na obrazovce, abyste objednávku dokončili. UPOZORNĚNÍ ► Objednávání náhradních dílů nelze vněkterých zemích provést online. Vtakovém případě kontaktujte servisní poradenskou linku. ■ Akce je omezena na jeden kus akumulátoru na zákazníka / přístroj a na dobu dvou měsíců po období akce. Poté lze náhradní akumulátor nadále objednávat jako náhradní díl za jiných podmínek. Telefonická objednávka Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny dotazy číslo výrobku (např. IAN 279501). Číslo výrobku naleznete na typovém štítku nebo na titulním listu tohoto návodu.PSBSA 20-Li A1 ES│ 61 ■ Índice Introducción p. 62
