GEBRUIKSAANWIJZING PSBSA 20Li A1 PARKSIDE

4. Gebruik en behandeling van het elektrische gereedschap ......................... 41

5. Gebruik en behandeling van het accugereedschap .............................. 41

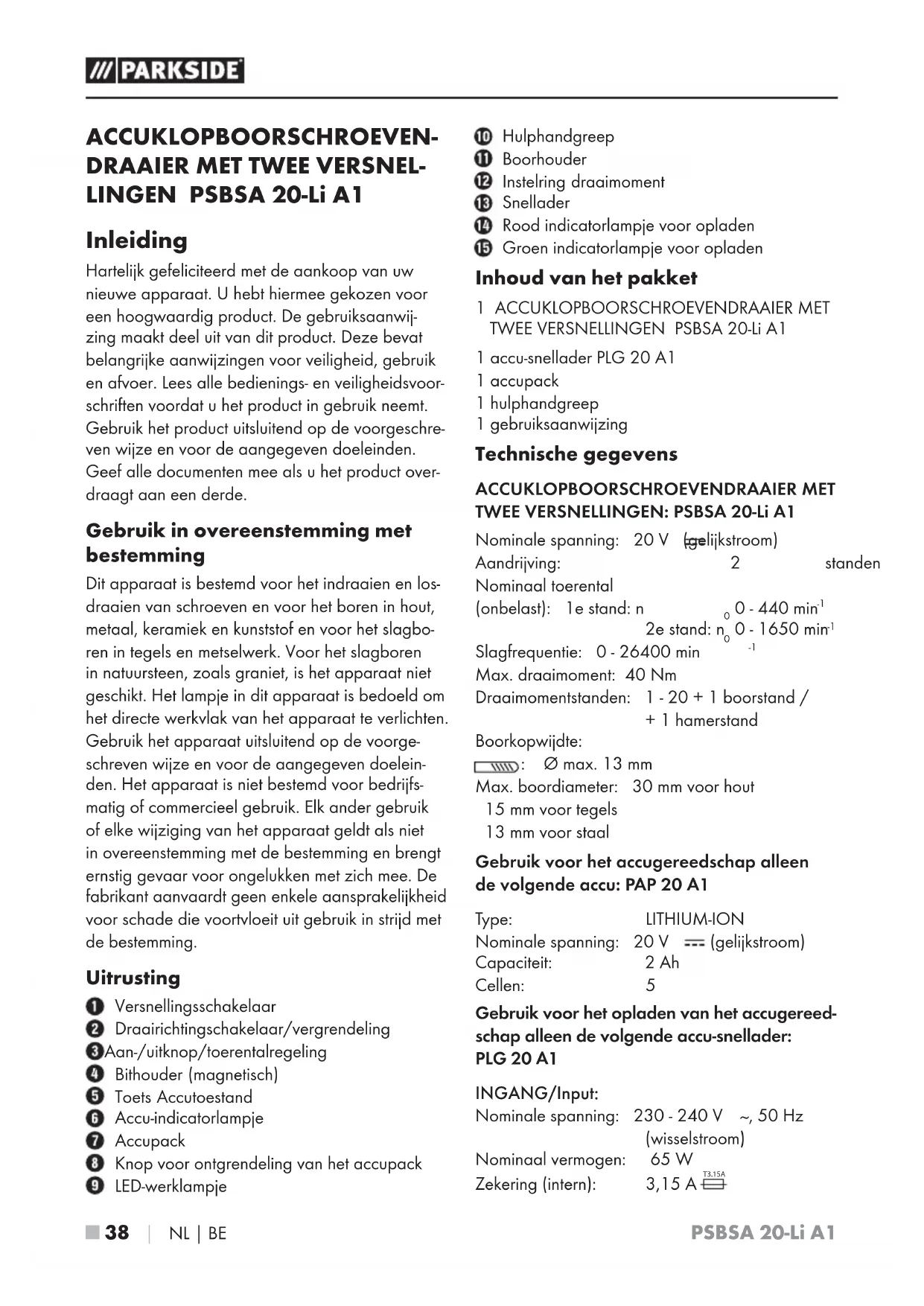

LINGEN PSBSA 20-Li A1 Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwij- zing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoor- schriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschre- ven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product over- draagt aan een derde. Gebruik in overeenstemming met bestemming Dit apparaat is bestemd voor het indraaien en los- draaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof en voor het slagbo- ren in tegels en metselwerk. Voor het slagboren in natuursteen, zoals graniet, is het apparaat niet geschikt. Het lampje in dit apparaat is bedoeld om het directe werkvlak van het apparaat te verlichten. Gebruik het apparaat uitsluitend op de voorge- schreven wijze en voor de aangegeven doelein- den. Het apparaat is niet bestemd voor bedrijfs- matig of commercieel gebruik. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Uitrusting Versnellingsschakelaar Draairichtingschakelaar/vergrendeling Aan-/uitknop / toerentalregeling Bithouder (magnetisch) Toets Accutoestand Accu-indicatorlampje Accupack Knop voor ontgrendeling van het accupack LED-werklampje Hulphandgreep Boorhouder Instelring draaimoment Snellader Rood indicatorlampje voor opladen Groen indicatorlampje voor opladen Inhoud van het pakket 1 ACCUKLOPBOORSCHROEVENDRAAIER MET TWEE VERSNELLINGEN PSBSA 20-Li A1 1 accu-snellader PLG 20 A1 1 accupack 1 hulphandgreep 1 gebruiksaanwijzing Technische gegevens ACCUKLOPBOORSCHROEVENDRAAIER MET TWEE VERSNELLINGEN: PSBSA 20-Li A1 Nominale spanning: 20 V (gelijkstroom) Aandrijving: 2 standen Nominaal toerental (onbelast): 1e stand: n

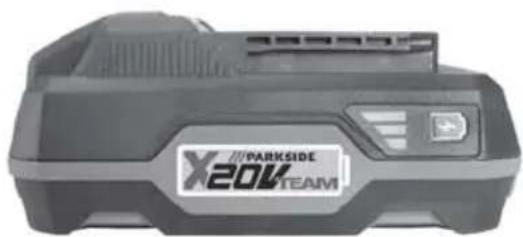

Max. draaimoment: 40 Nm Draaimomentstanden: 1 - 20 + 1 boorstand / + 1 hamerstand Boorkopwijdte: : Ø max. 13 mm Max. boordiameter: 30 mm voor hout 15 mm voor tegels 13 mm voor staal Gebruik voor het accugereedschap alleen de volgende accu: PAP 20 A1 Type: LITHIUM-ION Nominale spanning: 20 V (gelijkstroom) Capaciteit: 2 Ah Cellen: 5 Gebruik voor het opladen van het accugereed- schap alleen de volgende accu-snellader: PLG 20 A1 INGANG/Input: Nominale spanning: 230 - 240 V

, 50 Hz (wisselstroom) Nominaal vermogen: 65 W Zekering (intern): 3,15 A T3.15APSBSA 20-Li A1 NL│BE │ 39 ■ UITGANG/Output: Nominale spanning: 21,5 V (gelijkstroom) Nominale stroom: 2,4 A Oplaadduur: ca. 60 min Beschermingsklasse: II / (dubbel geïsoleerd) Geluidsemissiewaarde: Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld: Geluidsdrukniveau: L

= 3 dB Trillingsemissiewaarde: Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN60745: Slagboren in beton:

Draag gehoorbescherming! OPMERKING ► Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De ver- melde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling. WAARSCHUWING! ► Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereed- schap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheids- voorschriften voor elek- trische gereedschappen WAARSCHUWING! ► Lees alle veiligheidsvoorschriften en aanwij- zingen. Het niet naleven van de veiligheids- voorschriften en -aanwijzingen kan elektri- sche schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en -aan- wijzingen voor toekomstig gebruik. De in de veiligheidsinstructies gebruikte term “elek- trisch gereedschap” heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet verlichte werkomgeving kunnen leiden tot ongelukken.PSBSA 20-Li A1 ■ 40 │ NL│BE b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevin- den. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcon- tacten verminderen het risico op elektrische schokken. b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een ver- hoogd risico op elektrische schokken als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoog- de kans op een elektrische schok. d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok. e) Gebruik bij het werken met elektrisch gereed- schap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Gebruik een aardlekschakelaar als het ge- bruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het ge- bruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en ge- bruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elek- trisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden. b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veilig- heidshelm of gehoorbescherming, al naar ge- lang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uit- geschakeld voordat u het op de netvoeding en/of de accu aansluit, het optilt of draagt. Als u bij het dragen van het elektrische gereed- schap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan- zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onder- delen. Loszittende kleding, sieraden en lange haren kunnen door bewegende onderdelen gegrepen worden. g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.PSBSA 20-Li A1 NL│BE │ 41 ■

4. Gebruik en behandeling van het

elektrische gereedschap a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrische gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact of verwij- der de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaat- regel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. e) Onderhoud elektrisch gereedschap zorgvul- dig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderde- len vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zijn gemakkelijker te sturen. g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te ver- richten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaar- lijke situaties leiden.

5. Gebruik en behandeling van het

accugereedschap a) Laad de accu uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor an- dere accu's wordt gebruikt. b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brand- gevaar leiden. c) Houd een niet-gebruikte accu uit de buurt van nietjes, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucon- tacten kan verbrandingen of brand tot gevolg hebben. d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloei- stof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden. VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu's nooit op. Bescherm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele onderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.PSBSA 20-Li A1 ■ 42 │ NL│BE Apparaatspecifieke veiligheidsvoor- schriften voor slagboormachines ■ Draag gehoorbescherming bij het slagboren. De inwerking van geluid kan gehoorverlies veroorzaken. ■ Gebruik de bij het apparaat geleverde hulp- handgreep. Verlies van controle over het appa- raat kan letsel veroorzaken. ■ Pak het gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werk- zaamheden uitvoert waarbij de schroef of het gebruikte gereedschap met verborgen elek- triciteitsleidingen in aanraking kan komen. Bij contact tussen een schroef of het gebruikte gereedschap en een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg. Veiligheidsvoorschriften voor opladers ■ Dit apparaat mag worden gebruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het appa- raat zijn geïnstrueerd en de daaruit voortkomende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren. ■ Wanneer het netsnoer van dit ap- paraat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden. De oplader is alleen geschikt voor gebruik binnenshuis. WAARSCHUWING! ■ Wanneer het netsnoer van dit apparaat be- schadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden. Vóór de ingebruikname Accupack opladen (zie afb. A) VOORZICHTIG! ► Trek altijd de stekker uit het stopcontact, voordat u het accupack uit de oplader haalt resp. in de oplader plaatst. ■ Laad het accupack nooit op als de omgevings- temperatuur lager is dan 10 °C of hoger is dan 40 °C. ♦ Plaats het accupack op de snellader (zie afb. A). ♦ Steek de stekker in het stopcontact. Het indica- torlampje brandt rood. ♦ Het groene indicatorlampje geeft aan dat het opladen is voltooid en dat het accupack klaar is voor gebruik. LET OP! ♦ Als het rode indicatorlampje knippert, is het accupack oververhit en kan het niet worden opgeladen. ♦ Als het rode en het groene indicatorlampje tegelijkertijd knipperen, is het accupack defect. ♦ Schuif het accupack in het apparaat. ■ Laad een accupack nooit onmiddellijk na de snellaadprocedure voor de tweede keer op. Het accupack kan oververhit raken, wat de levensduur van de accu reduceert. ♦ Schakel de oplader tussen twee opeenvolgende laadprocessen minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact.PSBSA 20-Li A1 NL│BE │ 43 ■ Accupack in het apparaat plaatsen/ uit het apparaat nemen Accupack plaatsen: ♦ Schuif de draairichtingschakelaar naar de middelste stand (vergrendeling). Klik het accu- pack vast in de handgreep. Accupack uit het apparaat halen: ♦ Druk op de ontgrendelingsknop en neem het accupack uit het apparaat. Toestand van de accu controleren ♦ Druk voor controle van de accutoestand op de toets Accutoestand (zie ook de hoofdafbeel- ding). De toestand resp. de resterende capaciteit wordt met het indicatorlampje als volgt aan- gegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading – accu opladen Hulphandgreep monteren ♦ Schroef de hulphandgreep afhankelijk van uw manier van werken rechts of links aan het apparaat. Hulpstukken verwisselen Uw accu-slagboorschroefmachine heeft een volautomatische asvergrendeling . Bij een stilstaande motor wordt de aandrijfas ver- grendeld, zodat de boorhouder door draaien kan worden geopend. Nadat u het gewenste hulpstuk hebt ingezet en door het draaien van de boorhouder hebt vastgezet, kunt u onmiddel- lijk weer verder werken. De asvergrendeling komt automatisch los bij het starten van de motor (druk- ken op de aan-/uitknop ). Draaimoment / bedrijfsmodus kiezen Met de instelring voor het draaimoment kunt u de draaikracht instellen of kiezen tussen de boor- stand en de slagboorstand . ♦ Kies een lagere stand voor kleine schroeven resp. zachte materialen. ♦ Kies een hogere stand voor grote schroeven, harde materialen, resp. bij het uitdraaien van schroeven. ♦ Kies voor boorwerkzaamheden de boorstand, door de instelring op de stand te zetten. ♦ Kies voor slagboorwerkzaamheden de slag- boorstand, door de instelring op de stand

zetten. Aandrijving met 2 versnellingen VOORZICHTIG! ► Bedien de keuzeschakelaar voor de versnel- ling alleen bij stilstand van het apparaat. Anders kan het apparaat beschadigd raken. In de eerste versnelling (snelheidsschakelaar op stand: 1) bereikt u een toerental van circa 440 min

en een hoog draaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden, maar ook voor het gebruik van accessoires. In de tweede versnelling (snelheidsschake- laar op stand: 2) bereikt u een toerental van circa 1650 min

voor het uitvoeren van boorwerkzaamheden.PSBSA 20-Li A1 ■ 44 │ NL│BE Ingebruikname In-/uitschakelen Inschakelen: ♦ Druk voor inschakeling van het apparaat op de aan-/uitknop en houd deze ingedrukt. Het LED-werklampje brandt bij een gedeelte- lijk of volledig ingedrukte aan-/uitknop . Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden. Uitschakelen: ♦ Laat de aan-/uitknop los om het apparaat uit te schakelen. Toerental instellen Licht drukken op de aan-/uitknop resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger. OPMERKING ► De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat. Draairichting wijzigen ♦ Wijzig de draairichting door de draairichting- schakelaar naar rechts resp. naar links te drukken. Tips en trucs Tip! Zo handelt u correct. ♦ Controleer vóór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouder is bevestigd. ♦ Maat en type zijn op de schroefbits aange- geven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past. Draaimoment: ♦ Kleinere schroeven en bits kunnen beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental instelt. Harde schroefverbinding (in metaal): ♦ Bijzonder hoge draaimomenten ontstaan bij- voorbeeld bij metalen schroefverbindingen met gebruik van dopsleutelhulpstukken. Kies een laag toerental. Zachte schroefverbinding (bijv. in zacht hout): ♦ Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop niet te beschadigen. Gebruik een verzinkboor. Neem bij het boren in hout, metaal en ande- re materialen beslist de onderstaande punten in acht: ♦ Gebruik bij een boor met een kleine diameter een hoog toerental en bij een boor met een grote diameter een laag toerental. ♦ Kies bij harde materialen een laag toerental en bij zachte materialen een hoog toerental. ♦ Markeer de plaats waar moet worden geboord met een drevel of een spijker. Kies voor het aanboren een laag toerental. ♦ Trek de draaiende boor regelmatig uit het boor- gat om spanen of zaagsel te verwijderen en de boor te koelen. Boren in metaal: ♦ Gebruik metaalboren (HSS). Voor het beste re- sultaat moet de boor met olie worden gekoeld. Metaalboren kunnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van Ø 3 mm en ga daarna door tot de gewenste boordiameter is bereikt. Boren in tegels: ♦ Gebruik een hardmetalen steenboor. (Max. aanbevolen boordiameter: Ø 15 mm) Boren in hout: ♦ Gebruik een houtboor met centerpunt. Voor diepe boringen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout kunnen ook zonder voorboren worden inge- schroefd.PSBSA 20-Li A1 NL│BE │ 45 ■ Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit. De accu-slagboorschroefmachine is onderhoudsvrij. ■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. ■ Er mogen geen vloeistoffen in het apparaat terechtkomen. ■ Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten. ■ Als een lithium-ionaccu langere tijd moet wor- den opgeslagen, moet de laadtoestand perio- diek worden gecontroleerd. De optimale laad- toestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog. OPMERKING ► Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze service-hotline. Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar onze keuze – voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.PSBSA 20-Li A1 ■ 46 │ NL│BE Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu’s, bakvormen of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is bescha- digd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelin- gen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie. Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoop- bewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo’s en software downloaden. Service WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. ► Laat de stekker of het snoer altijd vervan- gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd. Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 279501 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

KOMPERNASS HANDELS GMBH

• BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.comPSBSA 20-Li A1 NL│BE │ 47 ■ Afvoeren De verpakking bestaat uit milieuvriende- lijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren. Deponeer elektrisch gereedschap niet bij het huisvuil! Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled. Deponeer accu's niet bij het huisvuil! Accu's moeten uit het apparaat worden verwijderd alvorens het apparaat wordt afgevoerd. Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten. Over afvoermogelijkheden voor afgedankt elek- trisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeentereiniging. Vertaling van de oorspronke- lijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, document- verantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EG) EG-laagspanningsrichtlijn (2014/35/EU) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011/65/EU)* *De volledige verantwoordelijkheid voor het af- geven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de be- perking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen: EN 60745-1:2009/A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Type / apparaatbeschrijving: Accu-slagboorschroefmachine PSBSA 20-Li A1 Productiejaar: 10 - 2016 Serienummer: IAN 279501 Bochum, 29-09-2016 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PSBSA 20-Li A1 ■ 48 │ NL│BE Vervangende accu bestellen Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen. De prijs van een vervangende accu bedraagt € 20 incl. BTW en verzending. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn. Online bestelling Zo bestelt u een vervangende accu in de accessoireshop: ■ Ga in uw webbrowser naar de website www.kompernass.com. ■ Klik rechtsonder op het vlaggetje van uw land en taal. ■ Klik nu op “Accessoireshop” en kies vervolgens in de rubriek “Topseller” de bij uw apparaat horende vervangende accu. ■ Nadat u de vervangende accu in de winkelwagen hebt gelegd, klikt u op “Afrekenen” en volgt u de aanwijzingen die op het beeldscherm verschijnen om de bestelling te voltooien. OPMERKING ► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de service-hotline. ■ De actie is beperkt tot één accu per klant/apparaat, alsmede tot een looptijd van twee maanden na de actieperiode. Daarna kan de vervangende accu als vervangingsonderdeel tegen de normaal geldende voorwaarden worden besteld. Telefonische bestelling Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 279501) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.PSBSA 20-Li A1 CZ │49 ■ Obsah Úvod p. 50
