PSBSA 20Li A1 - Perforar PARKSIDE - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO PSBSA 20Li A1 PARKSIDE

DE PERCUSIÓN RECARGABLE DE 2

VELOCIDADES Traducción del manual de instrucciones original ACCUKLOPBOORSCHROEVEN-

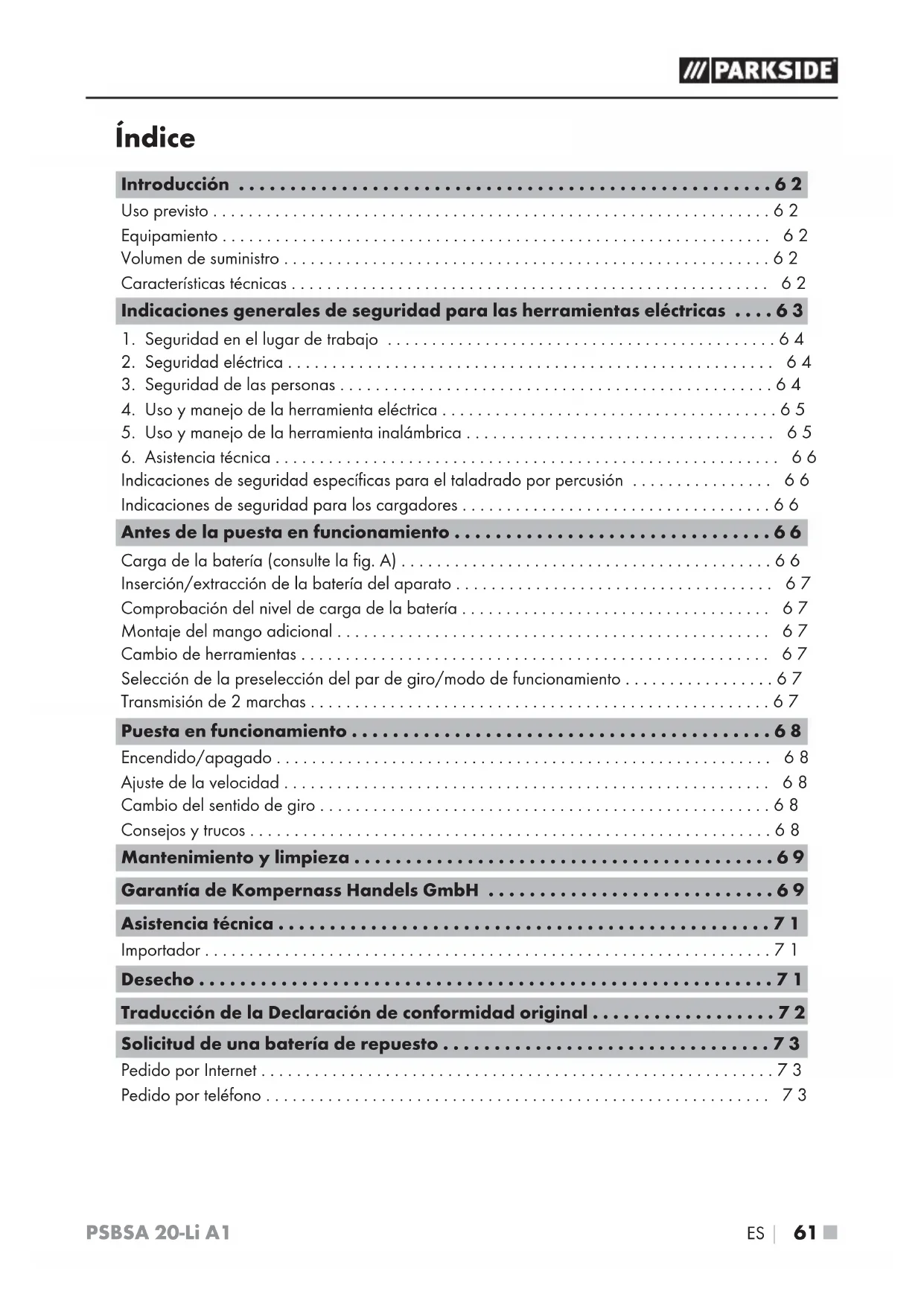

1. Seguridad en el lugar de trabajo ............................................64

2. Seguridad eléctrica ....................................................... 64

3. Seguridad de las personas .................................................64

4. Uso y manejo de la herramienta eléctrica ......................................65

5. Uso y manejo de la herramienta inalámbrica ................................... 65

6. Asistencia técnica ......................................................... 66

• Indicaciones de seguridad específicas para el taladrado por percusión p. 66
• Indicaciones de seguridad para los cargadores p. 66
• Antes de la puesta en funcionamiento p. 66
• Carga de la batería (consulte la fig. A) p. 66
• Inserción/extracción de la batería del aparato p. 67
• Comprobación del nivel de carga de la batería p. 67
• Montaje del mango adicional p. 67
• Cambio de herramientas p. 67
• Selección de la preselección del par de giro/modo de funcionamiento p. 67
• Transmisión de 2 marchas p. 67
• Puesta en funcionamiento p. 68
• Encendido/apagado p. 68
• Ajuste de la velocidad p. 68
• Cambio del sentido de giro p. 68
• Consejos y trucos p. 68
• Mantenimiento y limpieza p. 69
• Garantía de Kompernass Handels GmbH p. 69
• Asistencia técnica p. 71
• Importador p. 71
• Desecho p. 71
• Traducción de la Declaración de conformidad original p. 72
• Solicitud de una batería de repuesto p. 73
• Pedido por Internet p. 73
• Pedido por teléfono PSBSA 20-Li A1 ■ 62 │ ES ATORNILLADORA TALADRADORA p. 73

DE PERCUSIÓN RECARGABLE DE 2

VELOCIDADES PSBSA 20-Li A1 Introducción Felicidades por la compra de su aparato nuevo. Ha adquirido un producto de alta calidad. Las instrucciones de uso forman parte del producto y contienen indicaciones importantes acerca de la seguridad, del uso y del desecho de este aparato. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe y para los ámbitos de aplicación indicados. Entregue to- dos los documentos cuando transfiera el producto a terceros. Uso previsto Este aparato está previsto para atornillar y desator- nillar tornillos, así como para taladrar superficies de madera, metal, cerámica y plástico, y para taladrar por percusión sobre ladrillos y mampos- tería. Este aparato no está indicado para taladrar por percusión sobre superficies de piedra natural, como, p. ej., granito. La luz de este aparato está concebida para iluminar la zona de trabajo en el entorno directo del aparato. Utilice el producto exclusivamente de la manera descrita y para los ámbitos de aplicación indica- dos. El aparato no está indicado para su uso indus- trial. La utilización del aparato para otros fines o su modificación se considera contraria al uso previsto y aumenta considerablemente el riesgo de accidentes. El fabricante no se responsabiliza por los daños derivados de una utilización contraria al uso previsto. Equipamiento Interruptor de selección de marcha Interruptor de cambio del sentido de giro/ bloqueo Interruptor de encendido/apagado/regulador de velocidad Soporte para las brocas (magnético) Botón de nivel de carga de la batería LED de nivel de carga de la batería Batería Botón de desencastre de la batería LED de trabajo Mango adicional Portabrocas Preselección del par de giro Cargador rápido LED rojo de control de carga LED verde de control de carga Volumen de suministro

1 ATORNILLADORA TALADRADORA DE PER-

CUSIÓN RECARGABLE DE 2 VELOCIDADES

PSBSA 20-Li A1 1 cargador rápido de la batería PLG 20 A1 1 batería 1 mango adicional 1 instrucciones de uso Características técnicas

ATORNILLADORA TALADRADORA DE PER-

CUSIÓN RECARGABLE DE 2 VELOCIDADES: PSBSA 20-Li A1 Tensión nominal: 20V (corriente continua) Transmisión: transmisión de 2 marchas Velocidad nominal de ralentí: 1.ª marcha: n

0-440r.p.m. 2.ª marcha:

0-1650 r. p m. Frecuencia de impacto: 0-26400 r. p m. Par de giro máx.: 40Nm Niveles del par de giro: 1-20 + 1 nivel de taladra- do/+ 1 nivel de percusión Capacidad del portabrocas: : Ø máx. 13 mm Diámetro máximo de la broca: 30mm para madera 15 mm para ladrillo 13 mm para acero Para trabajar con la herramienta inalámbrica, debe utilizarse exclusivamente la siguiente batería: PAP 20 A1 Tipo: IONES DE LITIO Tensión nominal: 20V (corriente continua) Capacidad: 2Ah Células: 5PSBSA 20-Li A1 ES│ 63 ■ Para cargar la batería de la herramienta inalámbrica, debe utilizarse exclusivamente el siguiente cargador rápido de batería: PLG 20 A1 ENTRADA/Input: Tensión nominal: 230-240V

, 50Hz (corriente alterna) Consumo nominal de potencia: 65W Fusible (interior): 3,15A T3.15A SALIDA/Output: Tensión nominal: 21,5V (corriente continua) Corriente nominal: 2,4A Duración de la carga: aprox. 60min Clase de protección: II/ (aislamiento doble) Valor de emisión sonora: Medición de ruidos según la norma EN60745. Valores típicos del nivel sonoro con ponderación A de la herramienta eléctrica: Nivel de presión sonora: L

= 3 dB Nivel de potencia acústica: L

= 3 dB Valor de emisión de vibraciones: Valores totales de vibraciones (suma vectorial de tres líneas) calculados según la norma EN60745: Taladrado por percusión en hormigón:

Taladrado sobre una superficie de metal:

Atornillado: <2,5 m/s

¡Use protección auditiva! INDICACIÓN ► El nivel de vibraciones especificado en estas instrucciones de uso se ha calculado según un proceso de medición estandarizado y puede utilizarse para la comparación de aparatos. El valor de emisión de vibraciones especificado también puede utilizarse para realizar una valoración preliminar de la exposición. ¡ADVERTENCIA! ► El nivel de vibraciones varía en función del uso de la herramienta eléctrica y, en algunos casos, puede superar los valores especifica- dos en estas instrucciones. Por este motivo, la carga de las vibraciones puede estar infra- valorada si se utiliza la herramienta eléctrica regularmente de esta manera. Intente que la carga de las vibraciones sea lo más reducida posible. Algunas medidas para reducir el nivel de vibraciones son el uso de guantes al manejar la herramienta y la limitación del tiempo de trabajo. Para ello, deben tenerse en cuenta todas las partes del ciclo de funcionamiento (por ejemplo, los momentos en los que la herramienta eléctrica está des- conectada y los momentos en los que está conectada, pero funciona sin carga). Indicaciones generales de seguridad para las herramientas eléctricas ¡ADVERTENCIA! ► Lea detenidamente todas las indicaciones de seguridad y las instrucciones. El incum- plimiento de las indicaciones de seguridad y de las instrucciones especificadas puede provocar descargas eléctricas, incendios o lesiones graves.PSBSA 20-Li A1 ■ 64 │ ES Conserve todas las indicaciones de seguridad y las instrucciones para el futuro. El término "herramienta eléctrica" utilizado en las indicaciones de seguridad se refiere a las herra- mientas eléctricas de accionamiento eléctrico (con cable de red) y a las de accionamiento por batería (sin cable de red).

1. Seguridad en el lugar de trabajo

a) Mantenga limpia y bien iluminada la zona de trabajo. El desorden y la falta de iluminación en el lugar de trabajo pueden provocar accidentes. b) No trabaje con la herramienta eléctrica en un entorno potencialmente explosivo en el que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden incendiar el polvo o los vapores. c) Mantenga a los niños y a otras personas ale- jadas durante el manejo de la herramienta eléctrica. Si se distrae, podría perder el control del aparato.

2. Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe encajar correctamente en la toma eléctrica. No debe modificarse el enchufe de ninguna forma. No utilice ningún enchufe adaptador junto con herramientas eléctricas con conexión a tierra. El uso de enchufes sin manipular conec- tados a una toma eléctrica adecuada reduce el riesgo de descarga eléctrica. b) Evite el contacto físico con cualquier superficie que esté conectada a tierra, como tuberías, sistemas de calefacción, cocinas y neveras. Si su cuerpo hace contacto con la toma de tierra, existe mayor riesgo de descarga eléctrica. c) Mantenga las herramientas eléctricas alejadas de la lluvia o de humedades. La penetración de agua en un aparato eléctrico aumenta el riesgo de descarga eléctrica. d) No utilice el cable para otros usos, p.ej., para transportar y colgar la herramienta eléctrica o para tirar del enchufe y desconec- tarlo de la red eléctrica. Mantenga el cable apartado del calor, del aceite, de los bordes cortantes o de las piezas móviles del aparato. Un cable dañado o enredado aumenta el riesgo de descarga eléctrica. e) Si desea utilizar la herramienta eléctrica al aire libre, utilice exclusivamente los alarga- dores de cable homologados para su uso en exteriores. El uso de un alargador adecuado para exteriores reduce el riesgo de descarga eléctrica. f) Si no puede evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor diferencial residual. Su uso reduce el riesgo de descarga eléctrica.

3. Seguridad de las personas

a) Esté siempre atento, preste atención a lo que hace y proceda con sensatez a la hora de trabajar con una herramienta eléctrica. No utilice ninguna herramienta eléctrica si se siente cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Un solo momento de distracción mientras utiliza la herra- mienta eléctrica puede causar lesiones graves. b) Utilice siempre un equipo de protección personal y gafas de protección. El uso de un equipo de protección personal, como, por ejemplo, mascarilla antipolvo, calzado de seguridad antideslizante, casco o protecciones auditivas según el tipo de herramienta eléctrica en cuestión, reduce el riesgo de lesiones. c) Evite que el aparato pueda ponerse en mar- cha accidentalmente. Asegúrese de que la herramienta eléctrica esté apagada antes de conectarla a la red eléctrica o a la batería, asirla o transportarla. Si transporta la herra- mienta eléctrica con los dedos en el interruptor o conecta el aparato ya encendido a la red eléctrica, puede provocar accidentes. d) Antes de encender la herramienta eléctrica, retire las herramientas de ajuste o las llaves. Las herramientas o llaves que se encuentren dentro del alcance de la pieza giratoria del aparato pueden producir lesiones. e) Evite mantener una postura corporal forza- da. Procure mantener una postura segura y mantenga el equilibrio en todo momento. Así podrá controlar mejor la herramienta eléctrica, especialmente en situaciones inesperadas.PSBSA 20-Li A1 ES│ 65 ■ f) Utilice ropa adecuada. No lleve ropa ancha ni joyas. Mantenga el pelo, la ropa y los guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo suelto pueden quedar atrapados en las piezas móviles. g) Si se admite el montaje de dispositivos de aspiración y de acumulación de polvo, ase- gúrese de que estén conectados y cerciórese de que se utilicen correctamente. El uso de un dispositivo de aspiración de polvo puede reducir los riesgos causados por el polvo.

4. Uso y manejo de la herramienta

eléctrica a) No sobrecargue el aparato. Utilice la herra- mienta eléctrica adecuada para el trabajo en cuestión. De esta manera, trabajará mejor y de forma más segura dentro del rango de potencia indicado. b) No utilice ninguna herramienta eléctrica con el interruptor defectuoso. Una herramienta que no pueda encenderse o apagarse es peligrosa y debe repararse. c) Desconecte el enchufe de la red eléctrica o retire la batería antes de realizar cualquier ajuste en el aparato, cambiar los accesorios o abandonar el aparato. Estas medidas de seguridad evitan que la herramienta eléctrica se encienda de forma accidental. d) Guarde las herramientas eléctricas que no vaya a utilizar fuera del alcance de los niños. No permita el uso del aparato a personas que no estén familiarizadas con su manejo o que no hayan leído estas indicaciones. Las herramientas eléctricas son peligrosas cuando están en manos de personas inexpertas. e) Mantenga las herramientas eléctricas en perfecto estado. Compruebe que las piezas móviles funcionen correctamente y no se atasquen y asegúrese de que ninguna pieza se haya roto ni esté dañada de forma que el funcionamiento del aparato pueda verse afectado. Encargue la reparación de las piezas dañadas antes de utilizar el aparato. Muchos accidentes se deben al mal estado de las herramientas. f) Mantenga las herramientas de corte limpias y afiladas, ya que así se atascan menos y son más fáciles de guiar. g) Utilice la herramienta eléctrica, los acceso- rios, las herramientas intercambiables, etc. según lo dispuesto en estas instrucciones. Ten- ga en cuenta las condiciones de trabajo y los procedimientos que deban seguirse. El uso de las herramientas eléctricas para aplicaciones distintas a las previstas puede causar situacio- nes peligrosas.

5. Uso y manejo de la herramienta

inalámbrica a) Cargue la batería exclusivamente en los cargadores recomendados por el fabricante. Utilizar un cargador con una batería que no le corresponde entraña peligro de incendios. b) Utilice exclusivamente las baterías indicadas para las herramientas eléctricas. El uso de otras baterías puede provocar lesiones y peli- gro de incendios. c) Mantenga la batería que no utilice alejada de grapas, monedas, llaves, clavos, tornillos u otros pequeños objetos de metal que puedan provocar un puenteado de los contactos. Un cortocircuito entre los contactos de la batería puede provocar quemaduras o incendios. d) Un uso incorrecto puede provocar una fuga de líquidos en la batería. Evite el contacto con dicho líquido. En caso de contacto accidental, lave la zona afectada con agua. Si el líquido entra en contacto con los ojos, busque tam- bién asistencia médica. El líquido derramado de la batería puede causar irritaciones cutá- neas o quemaduras. ¡CUIDADO! ¡PELIGRO DE EXPLOSIÓN! No recargue nunca las baterías/pilas no recargables. Proteja la batería contra el calor, p. ej., también contra la radiación solar duradera, el fuego, el agua y la humedad. Existe peligro de explosión.PSBSA 20-Li A1 ■ 66 │ ES

6. Asistencia técnica

a) Encargue exclusivamente la reparación de su herramienta eléctrica al personal cualifi- cado especializado y solo con recambios originales. De esta forma, se garantiza que la seguridad del aparato no se vea afectada. Indicaciones de seguridad específicas para el taladrado por percusión ■ Utilice protección auditiva para taladrar por percusión. El efecto del ruido puede provocar pérdidas auditivas. ■ Utilice el mango adicional suministrado con el aparato. La pérdida de control del aparato puede provocar lesiones. ■ Sujete el aparato por los mangos aislados si pretende utilizarlo para trabajos en los que el tornillo o la herramienta puedan entrar en contacto con conexiones eléctricas ocultas. El contacto del tornillo o de la herramienta con cables conductores de electricidad también puede someter las piezas metálicas del aparato a tensión eléctrica y provocar una descarga eléctrica. Indicaciones de seguridad para los cargadores ■ Este aparato puede ser utilizado por niños a partir de 8años y por personas cuyas facultades físicas, sensoriales o mentales sean reduci- das o carezcan de los conocimientos y de la experiencia necesaria siem- pre que sean vigiladas o hayan sido instruidas correctamente sobre el uso seguro del aparato y hayan comprendido los peligros que entraña. Los niños no deben jugar con el aparato. Los niños no deben realizar las tareas de limpieza y mantenimiento del aparato sin supervisión. ■ Si se estropea el cable de conexión de red de este aparato, encomien- de su sustitución al fabricante, a su servicio de atención al cliente o a una persona que posea una cualifi- cación similar para evitar peligros. El cargador solo es apto para su uso en interiores. ¡ADVERTENCIA! ■ Si se estropea el cable de conexión de red de este aparato, encomiende su sustitución al fabricante, a su servicio de atención al cliente o a una persona que posea una cualificación similar para evitar peligros. Antes de la puesta en funcio- namiento Carga de la batería (consulte la fig. A) ¡CUIDADO! ► Desconecte el enchufe de la red eléctrica antes de extraer la batería del cargador o introducirla en él. ■ Nunca cargue la batería con una temperatura ambiental inferior a 10°C o superior a 40°C. ♦ Conecte la batería al cargador rápido (consulte la fig. A). ♦ Conecte el enchufe a la red eléctrica. El LED de control se ilumina en rojo. ♦ El LED de control verde señala que el proceso de carga ha finalizado y que la batería está lista para su uso. ¡ATENCIÓN! ♦ Si el LED de control rojo parpadea, signifi- ca que la batería se ha sobrecalentado y no puede cargarse. ♦ Si el LED de control rojo y el LED de control verde parpadean al mismo tiempo, significa que la batería está defectuosa.PSBSA 20-Li A1 ES│ 67 ■ ♦ Coloque la batería en el aparato. ■ Nunca cargue la batería por segunda vez inmediatamente después del proceso de carga rápida. Existe el peligro de que la batería se sobrecaliente y, en consecuencia, reduzca la vida útil del cargador. ♦ Entre cada carga consecutiva, apague el car- gador durante al menos 15 minutos. Para ello, desconecte el enchufe de la red eléctrica. Inserción/extracción de la batería del aparato Inserción de la batería: ♦ Ajuste el interruptor de sentido de giro

la posición intermedia (bloqueo). Encastre la batería en el mango. Extracción de la batería: ♦ Pulse el botón de desencastre y retire la batería. Comprobación del nivel de carga de la batería ♦ Para comprobar el nivel de carga de la batería, pulse el botón de nivel de carga de la batería (consulte también la ilustración principal). El nivel de carga o la carga restante se muestran en el LED de nivel de carga de la batería

la manera siguiente: ROJO/NARANJA/VERDE = carga máxima ROJO/NARANJA = carga media ROJO = poca carga; cargue la batería Montaje del mango adicional ♦ Enrosque el mango adicional a la izquierda o a la derecha del aparato según prefiera. Cambio de herramientas El atornillador y taladrador de percusión inalámbri- co posee un bloqueo del eje totalmente automáti- co . Si se detiene el motor, el árbol de transmisión se bloquea para que pueda abrir el portabrocas mediante giro . Tras colocar la herramienta deseada y fijarla mediante el giro del portabrocas , podrá reanudar el trabajo inmediatamente. El bloqueo del eje se desbloquea automáticamente cuando se arranca el motor (activación del inte- rruptor de encendido/apagado ). Selección de la preselección del par de giro/modo de funcionamiento Por medio de la preselección del par de giro , puede ajustar la fuerza de giro o seleccionar el nivel de taladrado y el nivel de taladrado por percusión

♦ Seleccione un nivel bajo para tornillos pequeños o materiales de trabajo blandos. ♦ Elija un nivel alto para los tornillos grandes, los materiales de trabajo duros o para desatornillar tornillos. ♦ Para realizar perforaciones con el taladro, seleccione el nivel de taladrado mediante el ajuste de la preselección del par de giro en la posición

♦ Para taladrar por percusión, seleccione el nivel de taladrado por percusión mediante el ajuste de la preselección del par de giro en la posición

Transmisión de 2 marchas ¡CUIDADO! ► Accione el interruptor de selección de marcha exclusivamente con el aparato detenido. De lo contrario, podría dañar el aparato. En la primera marcha (interruptor de selec- ción de marcha en la posición 1), obtendrá una velocidad de aprox. 440r.p.m. y un par de giro alto. Esta configuración está indicada para todo tipo de trabajos de atornillado, pero también para utilizar accesorios. En la segunda marcha (interruptor de selec- ción de marcha en la posición 2), obtendrá una velocidad de aprox. 1650r.p.m. para trabajos de taladrado.PSBSA 20-Li A1 ■ 68 │ ES Puesta en funcionamiento Encendido/apagado Encendido: ♦ Para poner en funcionamiento el aparato, mantenga pulsado el interruptor de encendido/ apagado

El LED de trabajo se ilumina al pulsar ligera- mente o presionar hasta el fondo el interruptor de encendido/apagado . De esta manera, puede iluminarse la zona de trabajo en caso de que las condiciones de luminosidad sean reducidas. Apagado: ♦ Para apagar el aparato, suelte el interruptor de encendido/apagado

Ajuste de la velocidad Si pulsa ligeramente el interruptor de encendido/ apagado , la velocidad será reducida. Si ejerce una mayor presión, aumentará la velocidad. INDICACIÓN ► El freno integrado del motor permite detener el aparato rápidamente. Cambio del sentido de giro ♦ Para cambiar el sentido de giro, pulse el inte- rruptor de cambio de sentido de giro y des- plácelo hacia la derecha o hacia la izquierda. Consejos y trucos ¡Consejo! ¡Así actúa correctamente! ♦ Antes de su uso, compruebe que la punta del destornillador o la broca de taladrado estén correctamente montadas, es decir, centradas en el portabrocas. ♦ Las puntas del destornillador están identificadas con sus medidas y forma. Si no está seguro, compruebe siempre primero si la punta encaja sin holgura en la cabeza del tornillo. Par de giro: ♦ Los tornillos y las brocas pequeñas pueden dañarse si utiliza la máquina con un par de giro demasiado elevado y/o una velocidad excesiva. Atornillado sobre superficies duras (de metal): ♦ El par de giro puede ser especialmente eleva- do, p. ej., en el atornillado sobre superficies de metal, si se utilizan insertos de llave de vaso. Seleccione una velocidad reducida. Atornillado sobre superficies blandas (p. ej., de madera blanda): ♦ Atornille también aquí con una velocidad redu- cida, p. ej., para que la superficie de madera no se dañe por el contacto con la cabeza metálica del tornillo. Utilice un avellanador. Para taladrar sobre superficies de madera, metal y otros materiales, debe tenerse en cuenta lo siguiente: ♦ Con brocas de diámetro pequeño, debe utili- zarse una velocidad elevada y con brocas de diámetro grande, una velocidad reducida. ♦ Si trabaja con materiales duros, seleccione una velocidad reducida y con materiales blandos, una velocidad elevada. ♦ Marque el punto donde desee taladrar con un punzón o un clavo. Seleccione una velocidad reducida para taladrar. ♦ Retire la broca en rotación repetidas veces del orificio para extraer las virutas o el serrín y ventilarla. Taladrado sobre una superficie de metal: ♦ Utilice brocas para metal (HSS). Para conseguir mejores resultados, debe enfriarse la broca con aceite. Las brocas para metal también pueden utilizarse para taladrar en plástico. Taladre primero con una broca de 3mm de diámetro y vaya aproxi- mándose al diámetro de taladrado deseado.PSBSA 20-Li A1 ES│ 69 ■ Taladrado sobre una superficie de ladrillo: ♦ Utilice una broca para piedra recubierta con un metal duro. (Diámetro máx. recomendado: Ø 15 mm) Taladrado sobre una superficie de madera: ♦ Utilice una broca para madera con punta de centrado. Para perforaciones profundas, utilice una broca helicoidal y para perforaciones con un diámetro grande, una broca tipo Forstner. También pueden atornillarse tornillos pequeños directamente sobre la madera blanda sin nece- sidad de realizar ninguna perforación previa. Mantenimiento y limpieza

¡ADVERTENCIA! ¡PELIGRO DE

LESIONES! Antes de realizar cualquier tarea en el aparato, apáguelo y extraiga la batería. El atornillador y taladrador de percusión inalámbrico no necesita mantenimiento. ■ El aparato debe estar siempre limpio, seco y sin restos de aceite ni grasas lubricantes. ■ Evite que pueda penetrar cualquier líquido en el interior del aparato. ■ Utilice un paño seco para la limpieza de la carcasa. No utilice nunca bencina, disolventes ni productos de limpieza que puedan dañar el plástico. ■ Si pretende almacenar la batería de iones de litio durante un periodo prolongado de tiempo, debe comprobar regularmente el estado de carga. El nivel de carga óptimo está entre el 50% y el 80%. Debe almacenarse el producto en un lugar fresco y seco. INDICACIÓN ► Los recambios no especificados (p.ej., escobillas de carbón o interruptores) pueden solicitarse a través de nuestro servicio de asistencia técnica. Garantía de Kompernass Handels GmbH Estimado cliente: Este aparato cuenta con una garantía de 3 años a partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos legales frente al vendedor. Estos derechos legales no se ven limitados por la garantía descrita a continuación. Condiciones de la garantía El plazo de la garantía comienza con la fecha de compra. Guarde bien el comprobante de caja original, ya que lo necesitará como justificante de compra. Si dentro de un periodo de tres años a partir de la fecha de compra de este producto se detecta un defecto en su material o un error de fabricación, asumiremos la reparación o sustitución gratuita del producto a nuestra elección. La prestación de la garantía requiere la presentación del aparato de- fectuoso y del comprobante de caja, así como una breve descripción por escrito del defecto detectado y de las circunstancias en las que se haya produci- do dicho defecto, dentro del plazo de tres años. Si el defecto está cubierto por nuestra garantía, le devolveremos el producto reparado o le suministra- remos uno nuevo. La reparación o sustitución del producto no supone el inicio de un nuevo periodo de garantía. Duración de la garantía y reclamaciones legales por vicios La duración de la garantía no se prolonga por hacer uso de ella. Este principio también se aplica a las piezas sustituidas y reparadas. Si después de la compra del aparato, se detecta la existencia de daños o de defectos al desembalarlo, deben notificarse de inmediato. Cualquier reparación que se realice una vez finalizado el plazo de garantía estará sujeta a costes.PSBSA 20-Li A1 ■ 70 │ ES Alcance de la garantía El aparato se ha fabricado cuidadosamente según estándares elevados de calidad y se ha examinado en profundidad antes de su entrega. La prestación de la garantía solo rige para defectos en los materiales o errores de fabricación. Esta garantía no cubre las piezas del producto normal- mente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste ni los daños producidos en los componentes frágiles, p. ej., interruptores, baterías, moldes de horno o piezas de vidrio. Se anulará la garantía si el producto se daña o no se utiliza o mantiene correctamente. Para utilizar correctamente el producto, deben observarse todas las indicaciones especificadas en las instrucciones de uso. Debe evitarse cualquier uso y manejo que esté desaconsejado o frente al que se advierta en las instrucciones de uso. El producto está previsto exclusivamente para su uso privado y no para su uso comercial. En caso de manipulación indebida e incorrecta, uso de la fuerza y apertura del aparato por personas ajenas a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez. Proceso de reclamación conforme a la garantía Para garantizar una tramitación rápida de su re- clamación, le rogamos que observe las siguientes indicaciones: ■ Mantenga siempre a mano el comprobante de caja y el número de artículo (p. ej., IAN 12345) como justificante de compra. ■ Podrá ver el número de artículo en la placa de características, grabado en el aparato, en la portada de las instrucciones (parte inferior izquierda) o en un adhesivo en la parte trasera o inferior del aparato. ■ Si se producen errores de funcionamiento u otros defectos, póngase primero en contacto con el departamento de asistencia técnica especificado a continuación por teléfono o por correo electrónico. ■ Podrá enviar el producto calificado como defectuoso junto con el justificante de compra (comprobante de caja) y la descripción del de- fecto y de las circunstancias en las que se haya producido de forma gratuita a la dirección de correo proporcionada. En www.lidl-service.com, podrá descargar este manual de usuario y muchos otros más, así como vídeos sobre los productos y software.PSBSA 20-Li A1 ES│ 71 ■ Asistencia técnica ¡ADVERTENCIA! ► Encomiende exclusivamente la repara- ción del aparato al servicio de asistencia técnica o a un electricista especializado y solo con los recambios originales. De esta forma, se garantizará que la seguridad del aparato no se vea afectada. ► Encomiende siempre la sustitución del enchufe o del cable de red al fabricante del aparato o a su servicio de atención al cliente. De esta forma, se garantizará que la seguridad del aparato no se vea afectada. Servicio España Tel.: 902 59 99 22 (0,08 EUR/Min. + 0,11 EUR/ llamada (tarifa normal)) (0,05 EUR/Min. + 0,11 EUR/ llamada (tarifa reducida)) E-Mail: kompernass@lidl.es IAN 279501 Importador Tenga en cuenta que la dirección siguiente no es una dirección de asistencia técnica. Póngase primero en contacto con el centro de asistencia técnica especificado.

KOMPERNASS HANDELS GMBH

• BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com Desecho El embalaje consta de materiales ecológicos que pueden desecharse a través de los centros de reciclaje locales. No deseche las herramientas eléctricas con la basura doméstica. Según la Directiva europea 2012/19/EU, las he- rramientas eléctricas usadas deben recogerse por separado para someterse a un reciclaje ecológico. ¡No deseche la batería con la basura doméstica! Retire la batería antes de desechar el aparato. Las baterías defectuosas o agotadas deben reci- clarse según la Directiva 2006/66/EC. Deseche la batería y el aparato a través de los puntos de recogida disponibles. En su ayuntamiento o administración local puede informarse acerca de las posibilidades de desecho de herramientas eléctricas y baterías usadas.PSBSA 20-Li A1 ■ 72 │ ES Traducción de la Declaración de conformidad original En virtud del presente documento, nosotros, KOMPERNASS HANDELS GMBH, responsable de los do- cumentos: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM (ALEMANIA), declaramos que este producto cumple con lo dispuesto por las siguientes normas, documentos normativos y directivas CE: Directiva relativa a las máquinas (2006/42/EG) Directiva de baja tensión CE (2014/35/EU) Compatibilidad electromagnética (2014/30/EU) Directiva sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (2011/65/EU)* *La responsabilidad exclusiva de la expedición de esta declaración de conformidad recaerá sobre el fabricante. El objeto descrito en la declaración cumple con las disposiciones de la Directiva 2011/65/EU del Parlamento Europeo y del Consejo del 8 de junio de 2011 sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos. Normas armonizadas aplicadas: EN 60745-1:2009/A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Tipo/denominación del aparato: ATORNILLADORA TALADRADORA DE PERCUSIÓN RECARGABLE DE 2 VELOCIDADES PSBSA 20-Li A1 Año de fabricación: 10-2016 Número de serie: IAN 279501 Bochum, 29/09/2016 Semi Uguzlu - Responsable de calidad - Reservado el derecho de realizar modificaciones técnicas en relación con el desarrollo tecnológico.PSBSA 20-Li A1 ES│ 73 ■ Solicitud de una batería de repuesto Si desea solicitar una batería de repuesto para su aparato, puede hacerlo cómodamente por Internet en www.kompernass.com o por teléfono. El precio de la batería de repuesto es de 20 € con IVA y envío incluidos. No obstante, es posible que se agoten rápidamente debido a las existencias limitadas. Pedido por Internet Para solicitar una batería de repuesto a través de la tienda de accesorios: ■ Acceda a la página www.kompernass.com en su navegador. ■ En la parte inferior derecha, haga clic en la bandera correspondiente para seleccionar el país y el idioma deseados. ■ Haga clic ahora en la pestaña "Tienda de accesorios" y seleccione la batería de repuesto adecuada para su aparato en la sección "Topseller". ■ Tras añadir la batería de repuesto a la cesta de la compra, haga clic en la pestaña "Comprar" y siga las instrucciones mostradas en la pantalla para finalizar el proceso de pedido. INDICACIÓN ► Es posible que, en algunos países, no pueda realizarse el pedido de recambios por Internet. En tal caso, póngase en contacto con la línea de asistencia técnica. ■ La promoción se limita a una batería por cliente/aparato y a una vigencia de un mes tras el periodo de la oferta. Tras esto, podrá solicitarse la batería de repuesto como recambio bajo otras condiciones. Pedido por teléfono Servicio España Tel.: 902 59 99 22 (0,08 EUR/Min. + 0,11 EUR/llamada (tarifa normal)) (0,05 EUR/Min. + 0,11 EUR/llamada (tarifa reducida)) E-Mail: kompernass@lidl.es Para garantizar la rápida tramitación de su pedido, mantenga a mano el número de artículo (p. ej., IAN 279501) del aparato para todas sus consultas. Podrá consultar el número de artículo en la placa de características o en la portada de estas instrucciones de uso.PSBSA 20-Li A1 ■ 74 │ ESPSBSA 20-Li A1 PT │ 75 ■ Índice Introdução p. 76
• Utilização correta p. 76
• Equipamento p. 76
• Conteúdo da embalagem p. 76
• Dados técnicos p. 76
• Instruções gerais de segurança para ferramentas elétricas p. 77
