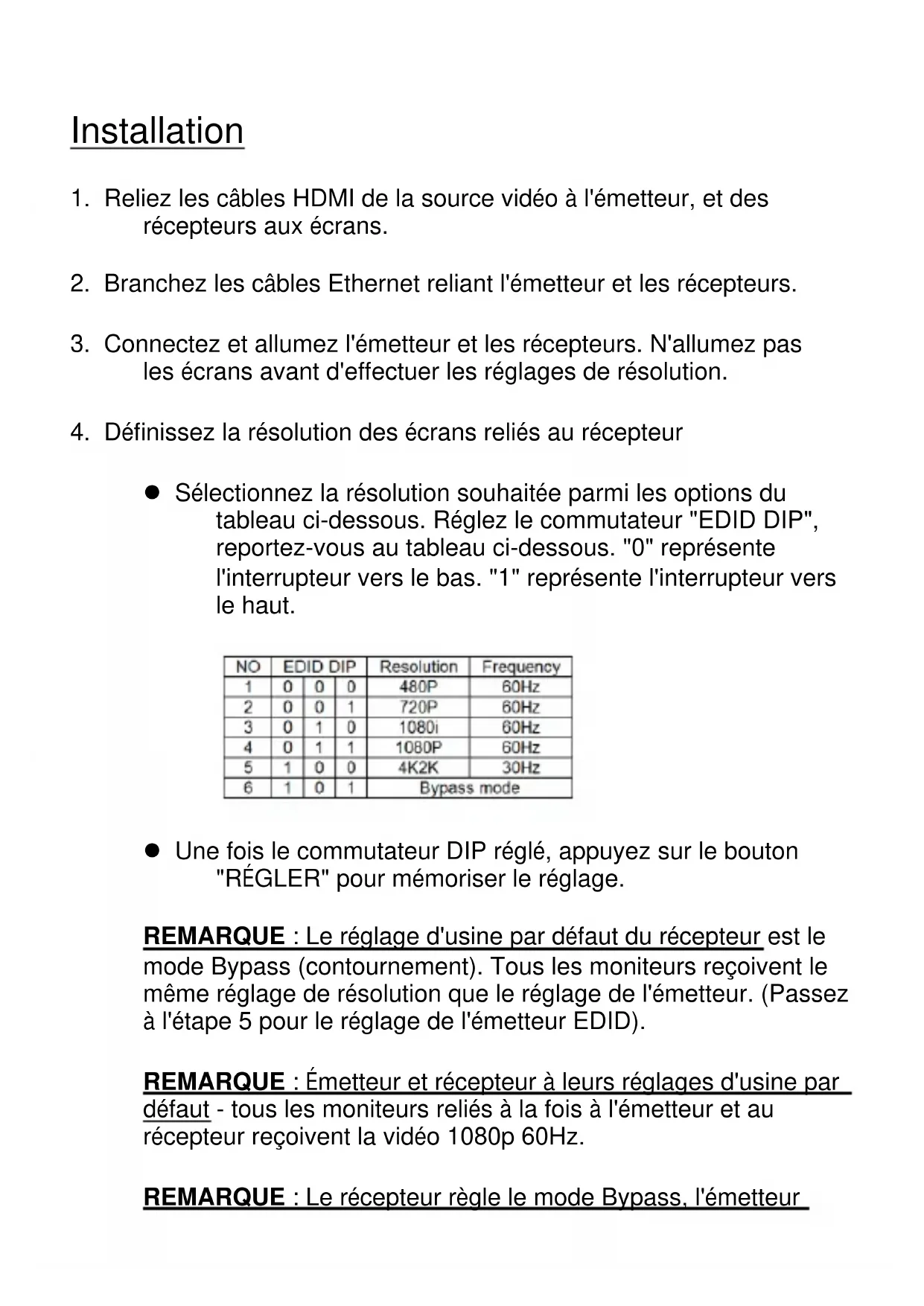

MODE D'EMPLOI HVE9111T LEVELONE
- Reliez les cables HDMI de la source video à l'émetteur, et des récepteurs aux écrons.
- Branchez les cables Ethernet reliant l'émetteur et les récepteurs.
- Connectez et allumez l'émetteur et les récepteurs. N'allumez pas les écrons avant d'effectuer les régliages de résolution.
-
Définissez la résolution des écrans reliés au récepteur
-
Sélectionnez la résolution souhaïée parmi les options du tableau ci-dessous. Réglez le commutateur "EDID DIP", reportez-vous au tableau ci-dessous. "0" représenté l'interrupteur vers le bas. "1" représenté l'interrupteur vers le haut.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Une fois le commutateur DIP régle, appuyez sur le bouton "RÉGLER" pour<mémoriser le réglage.
REMARQUE: Le réglage d'usine par défaut du récepteur est le mode Bypass (contournement). Tous les moniteurs reçoivent le même réglage de résolution que le réglage de l'émetteur. (Passez à l'étape 5 pour le réglage de l'émetteur EDID).
REMARQUE : Émetteur et récepteur à leurs réglages d'usine par défaut - tous les moniteurs reliés à la fois à l'émetteur et au récepteur reçoivent la video 1080p 60Hz.
REMARQUE: Le récepteur règle le mode Bypass, l'émetteur
règle Lire LOCAL OUTPUT EDID (EDID SORTIE LOCALE) - L'émetteur lit automatiquement l'EDID du moniteur connecté et fournit le même réglage à tous les moniteurs connectés au récepteur. Quandaucun moniteur local n'est directement connecté à l'émetteur, l'EDID est indetectable et peut entraîner une erreur d'affichage.
- Définissez la résolution d'affichage de l'écran relié directement à l'émetteur. Si l'affichage local n'est pas nécessaire au niveau de l'émetteur, ignorez cette étape.
Si l'affichage n'est pas correct, ou si une résolution spécifique est nécessaire, définissez le réglage comme ci-dessous -
- Sélectionnez la résolution souhaitatione parmi les options du tableau ci-dessous. Réglez le commutateur "EDID DIP", reportez-vous au tableau ci-dessous. "0" représenté l'interrupteur vers le bas. "1" représenté l'interrupteur vers le haut.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Une fois le commutateur DIP réglé, appuyez sur le bouton "RÉGLER" pour<mémoriser le réglage.
REMARQUE: Le réglage d'usine par défaut de l'émetteur est sur video I1080p 60Hz.
REMARQUE: Le récepteur règle le mode Bypass, l'émetteur règle Lire LOCAL OUTPUT EDID (EDID SORTIE LOCALE) - L'émetteur lit automatiquement l'EDID du moniteur connecté et fournit le même réglage à tous les moniteurs connectés au récepteur. Quandaucunmoniteur local n'est directement
connecté à l'émetteur, l'EDID est indétectable et peut entrainer une erreur d'affichage.
- Allumez les péripériques connectés du côté émetteur - le moniteur local (le cas échéant) et la source video.
- Allumez tous les moniteurs reliés au récepteur.
- Utilisez les boutons "Mise au point" et "Gain" pour régler finement la qualité de l'image des moniteurs.
Instalación
EC Déclaration de Conformité
Nos, les sousignés
Digital Data Communications GmbH
Adresse Hohe StraBe 1, 44139 Dortmund, Germany
Certifie et déclare sous sa seule responsabilité que le produit suivant
Type HDMI extender
Produit HVE-9100, HVE-911T, HVE-911R, HVE-9114, HVE-9118,
HVE-9111RF
Enseigne LevelOne
En conformité avec les exigences essentielles de la directive 2004/108/EC, sur la base des normes suivantes:
Les normes harmonisées d'EU
EN55022:2010 Class B
IEC 61000-3-2:2005+A1:2008+A2:2009
IEC 61000-3-3:2013
EN55024:2010
Le symbole confirme que ce produit répond aux normes et règlements ci-dessus ...
Amanda(Shu-Wen) Chen
Name (Full Name)
Geschäftsführerin
Title/ Department
2016/2/22
Date
Legal Signature
Declar que o produit
Tipo HDMI extender
Produco HVE-9100, HVE-9111T, HVE-9111R, HVE-9114, HVE-9118, HVE-9111RF
