Type de produit	Extension audio/video HDMI sur Ethernet (extender)
Marque	LevelOne
Modèle	HVE9118T
Catégorie	Extension audio/video
Connexions	HDMI (entrée/sortie), RJ45 (Ethernet)
Résolutions supportées	480p, 720p, 1080i, 1080p, 4K2K@30Hz
Fréquences	50 Hz, 60 Hz
Réglage EDID	Commutation DIP (4 positions) sur émetteur et récepteur
Mode bypass	Disponible sur le récepteur pour transmettre directement l'EDID de l'émetteur
Alimentation	Adaptateur secteur (non spécifié, typique 5V DC)
Dimensions (estimées)	90 x 60 x 25 mm (par module)
Poids (estimé)	100 g (par module)
Température de fonctionnement	0 °C à 50 °C (typique)
Humidité relative	20% à 80% (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité ou aux liquides.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le service après-vente.
Informations générales	Conforme à la directive 2004/108/EC (CEM). Normes EN55022, EN55024.

FOIRE AUX QUESTIONS - HVE9118T LEVELONE

Comment connecter l'extension HDMI HVE9118T ?

Reliez les câbles HDMI de la source vidéo à l'émetteur et des récepteurs aux écrans. Branchez les câbles Ethernet entre l'émetteur et les récepteurs. Allumez ensuite l'émetteur et les récepteurs, puis les écrans.

Comment régler la résolution vidéo ?

Utilisez les commutateurs EDID DIP sur l'émetteur ou le récepteur. Reportez-vous aux tableaux de la notice pour sélectionner la résolution et la fréquence souhaitées (par exemple, 1080p 60Hz = position 0 1 1). Appuyez sur le bouton RÉGLER pour mémoriser.

Que faire si l'image ne s'affiche pas ?

Vérifiez d'abord les connexions HDMI et Ethernet. Assurez-vous que le réglage EDID est correct. Si l'écran local n'est pas connecté, l'émetteur peut ne pas détecter d'EDID ; utilisez le mode Read LOCAL OUTPUT EDID ou réglez une résolution fixe.

Qu'est-ce que le mode bypass ?

Le mode bypass (contournement) sur le récepteur transmet directement l'EDID de l'émetteur aux écrans. Cela permet d'utiliser la résolution détectée par l'émetteur sans réglage manuel.

Puis-je connecter plusieurs récepteurs à un seul émetteur ?

Oui, le HVE9118T supporte la connexion de plusieurs récepteurs (modèles compatibles) via un réseau Ethernet. Tous les écrans recevront la même résolution définie par l'émetteur.

Comment régler la qualité de l'image ?

Utilisez les boutons Mise au point et Gain sur les récepteurs pour ajuster finement la netteté et le niveau du signal vidéo.

Quelle est la résolution maximale supportée ?

Le HVE9118T supporte jusqu'à 4K2K à 30 Hz (3840x2160). Les résolutions inférieures (1080p, 720p, etc.) sont également disponibles.

Faut-il un câble Ethernet particulier ?

Il est recommandé d'utiliser un câble Ethernet de catégorie 5e ou supérieure pour garantir la qualité du signal sur de longues distances.

Comment réinitialiser les réglages d'usine ?

Les réglages d'usine par défaut sont : récepteur en mode bypass, émetteur en 1080p 60Hz. Pour rétablir, réglez les commutateurs DIP comme indiqué dans la notice et appuyez sur RÉGLER.

Où trouver la notice complète ?

La notice complète au format PDF est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez aussi demander une traduction dans d'autres langues.

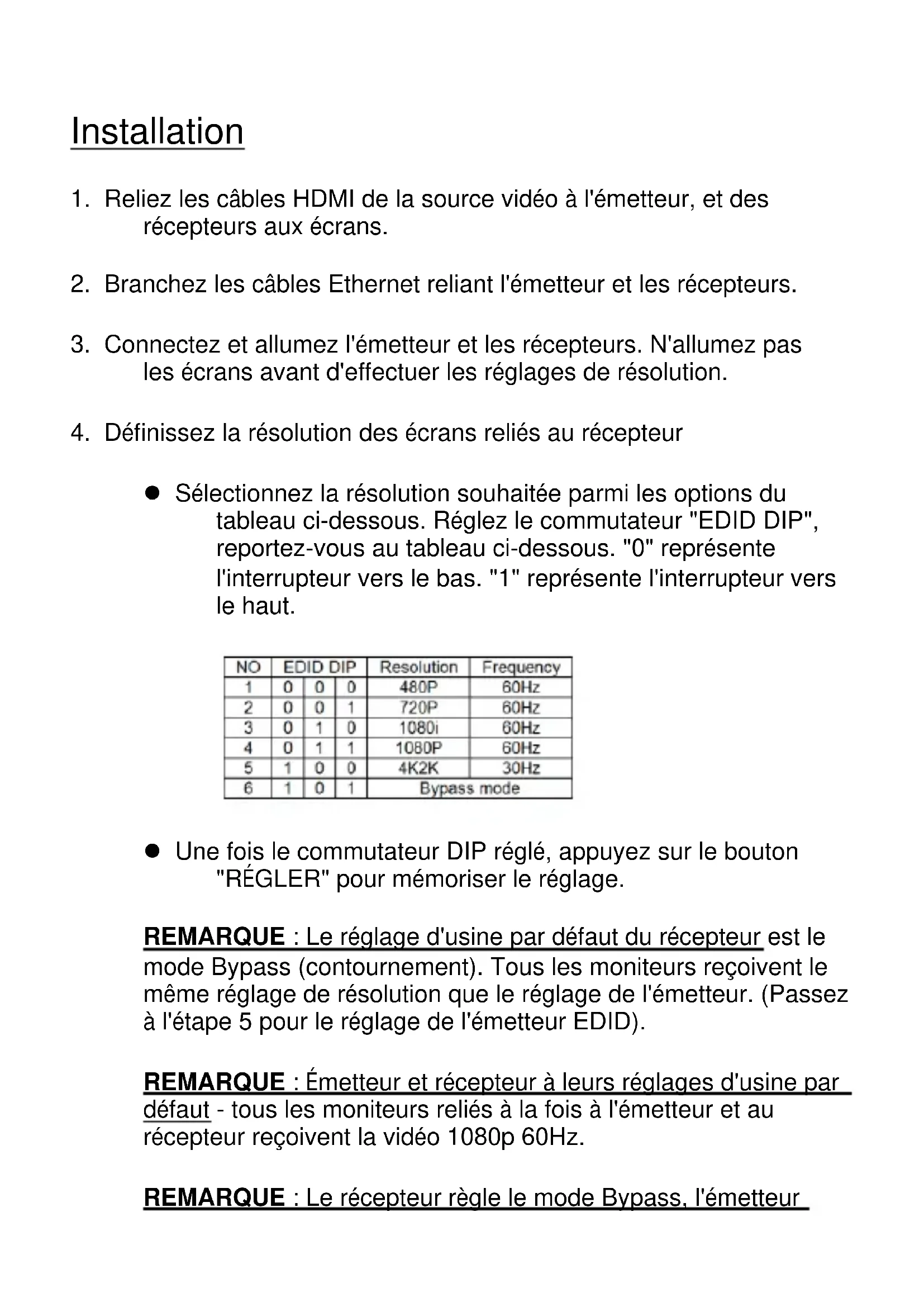

MODE D'EMPLOI HVE9118T LEVELONE

1. Reliez les cables HDMI de la source video à l'émetteur, et des récepteurs aux écrons.
2. Branchez les cables Ethernet reliant l'émetteur et les récepteurs.
3. Connectez et allumez l'émetteur et les récepteurs. N'allumez pas les écrons avant d'effectuer les régliages de résolution.

4. Définissez la résolution des écrans reliés au récepteur

5. Sélectionnez la résolution souhaitatione parmi les options du tableau ci-dessous. Réglez le commutateur "EDID DIP", reportez-vous au tableau ci-dessous. "0" représenté l'interrupteur vers le bas. "1" représenté l'interrupteur vers le haut.

NO	EDID DIP			Resolution	Frequency
1	0	0	0	480P	60Hz
2	0	0	1	720P	60Hz
3	0	1	0	1080i	60Hz
4	0	1	1	1080P	60Hz
5	1	0	0	4K2K	30Hz
6	1	0	1	Bypass mode

• Une fois le commutateur DIP régle, appuyez sur le bouton "RÉGLER" pour<mémoriser le réglage.

REMARQUE: Le réglage d'usine par défaut du récepteur est le mode Bypass (contournement). Tous les moniteurs reçoivent le même réglage de résolution que le réglage de l'émetteur. (Passez à l'étape 5 pour le réglage de l'émetteur EDID).

REMARQUE: Émetteur et récepteur à leurs réglages d'usine par défaut - tous les moniteurs reliés à la fois à l'émetteur et au récepteur reçoivent la video 1080p 60Hz.

REMARQUE: Le récepteur règle le mode Bypass, l'émetteur

règle Lire LOCAL OUTPUT EDID (EDID SORTIE LOCALE) - L'émetteur lit automatiquement l'EDID du moniteur connecté et fournit le même réglage à tous les moniteurs connectés au récepteur. Quandaucun moniteur local n'est directement connecté à l'émetteur, l'EDID est indetectable et peut entraîner une erreur d'affichage.

1. Définissez la résolution d'affichage de l'écran relié directement à l'émetteur. Si l'affichage local n'est pas nécessaire au niveau de l'émetteur, ignorez cette étape.

Si l'affichage n'est pas correct, ou si une résolution spécifique est nécessaire, définissez le réglage comme ci-dessous -

• Sélectionnez la résolution souhaitatione parmi les options du tableau ci-dessous. Réglez le commutateur "EDID DIP", reportez-vous au tableau ci-dessous. "0" représenté l'interrupteur vers le bas. "1" représenté l'interrupteur vers le haut.

NO	EDID DIP				Resolution	Frequency
1	0	0	0	0	800X600	60Hz
2	0	0	0	1	1024X768	60Hz
3	0	0	1	0	1280X720	50Hz
4	0	0	1	1	1280X720	60Hz
5	0	1	0	0	1280X768	60Hz
6	0	1	0	1	1360X768	60Hz
7	0	1	1	0	1366X768	60Hz
8	0	1	1	1	1280X800	60Hz

NO	EDID DIP				Resolution	Frequency
9	1	0	0	0	1280X1024	60Hz
10	1	0	0	1	1400X1050	60Hz
11	1	0	1	0	1680X1050	60Hz
12	1	0	1	1	1600X1200	60Hz
13	1	1	0	0	1920X1080i	50Hz
14	1	1	0	1	1920X1080P	60Hz
15	1	1	1	0	1920X1200	60Hz
16	1	1	1	1	Read LOCAL OUTPUT EDID

• Une fois le commutateur DIP réglé, appuyez sur le bouton "RÉGLER" pour<mémoriser le réglage.

REMARQUE: Le réglage d'usine par défaut de l'émetteur est sur video I1080p 60Hz.

REMARQUE: Le récepteur règle le mode Bypass, l'émetteur règle Lire LOCAL OUTPUT EDID (EDID SORTIE LOCALE) - L'émetteur lit automatiquement l'EDID du moniteur connecté et fournit le même réglage à tous les moniteurs connectés au récepteur. Quandaucunmoniteur local n'est directement

connecté à l'émetteur, l'EDID est indétectable et peut entrainer une erreur d'affichage.

1. Allumez les péripériques connectés du côté émetteur - le moniteur local (le cas échéant) et la source video.
2. Allumez tous les moniteurs reliés au récepteur.
3. Utilisez les boutons "Mise au point" et "Gain" pour régler finement la qualité de l'image des moniteurs.

Instalación

EC Déclaration de Conformité

Nos, les soussignés

Digital Data Communications GmbH

Adresse Hohe StraBe 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type HDMI extender

Produit HVE-9100, HVE-911T, HVE-911R, HVE-9114, HVE-9118,

HVE-9111RF

Enseigne LevelOne

En conformité avec les exigences essentielles de la directive 2004/108/EC, sur la base des normes suivantes:

Les normes harmonisées d'EU

EN55022:2010 Class B

IEC 61000-3-2:2005+A1:2008+A2:2009

IEC 61000-3-3:2013

EN55024:2010

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus ...

Amanda(Shu-Wen) Chen

Name (Full Name)

Geschäftsführerin

Title/ Department

2016/2/22

Date

Legal Signature
