Tipo di prodotto	Estensione audio/video HDMI su Ethernet (extender)
Marca	LevelOne
Modello	HVE9118T
Categoria	Estensione audio/video
Connessioni	HDMI (ingresso/uscita), RJ45 (Ethernet)
Risoluzioni supportate	480p, 720p, 1080i, 1080p, 4K2K@30Hz
Frequenze	50 Hz, 60 Hz
Regolazione EDID	Commutazione DIP (4 posizioni) su trasmettitore e ricevitore
Modalità bypass	Disponibile sul ricevitore per trasmettere direttamente l'EDID del trasmettitore
Alimentazione	Adattatore di rete (non specificato, tipico 5V DC)
Dimensioni (stimate)	90 x 60 x 25 mm (per modulo)
Peso (stimato)	100 g (per modulo)
Temperatura di funzionamento	0 °C a 50 °C (tipico)
Umidità relativa	20% a 80% (senza condensa)
Manutenzione e pulizia	Scollegare prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Utilizzare solo l'adattatore fornito. Non esporre all'umidità o ai liquidi.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio post-vendita.
Informazioni generali	Conforme alla direttiva 2004/108/CE (EMC). Norme EN55022, EN55024.

Domande frequenti - HVE9118T LEVELONE

Come collegare l'estensione HDMI HVE9118T?

Collegare i cavi HDMI dalla sorgente video al trasmettitore e dai ricevitori ai monitor. Collegare i cavi Ethernet tra il trasmettitore e i ricevitori. Accendere quindi il trasmettitore e i ricevitori, poi i monitor.

Come regolare la risoluzione video?

Utilizzare gli interruttori EDID DIP sul trasmettitore o sul ricevitore. Fare riferimento alle tabelle del manuale per selezionare la risoluzione e la frequenza desiderate (ad esempio, 1080p 60Hz = posizione 0 1 1). Premere il pulsante REGOLA per memorizzare.

Cosa fare se l'immagine non viene visualizzata?

Verificare prima le connessioni HDMI ed Ethernet. Assicurarsi che l'impostazione EDID sia corretta. Se il monitor locale non è collegato, il trasmettitore potrebbe non rilevare l'EDID; utilizzare la modalità Read LOCAL OUTPUT EDID o impostare una risoluzione fissa.

Cos'è la modalità bypass?

La modalità bypass sul ricevitore trasmette direttamente l'EDID del trasmettitore ai monitor. Ciò consente di utilizzare la risoluzione rilevata dal trasmettitore senza regolazione manuale.

Posso collegare più ricevitori a un singolo trasmettitore?

Sì, il HVE9118T supporta la connessione di più ricevitori (modelli compatibili) tramite una rete Ethernet. Tutti i monitor riceveranno la stessa risoluzione impostata dal trasmettitore.

Come regolare la qualità dell'immagine?

Utilizzare i pulsanti Messa a fuoco e Guadagno sui ricevitori per regolare finemente la nitidezza e il livello del segnale video.

Qual è la risoluzione massima supportata?

Il HVE9118T supporta fino a 4K2K a 30 Hz (3840x2160). Le risoluzioni inferiori (1080p, 720p, ecc.) sono anche disponibili.

È necessario un cavo Ethernet particolare?

Si consiglia di utilizzare un cavo Ethernet di categoria 5e o superiore per garantire la qualità del segnale su lunghe distanze.

Come ripristinare le impostazioni di fabbrica?

Le impostazioni di fabbrica predefinite sono: ricevitore in modalità bypass, trasmettitore a 1080p 60Hz. Per ripristinare, impostare gli interruttori DIP come indicato nel manuale e premere REGOLA.

Dove trovare il manuale completo?

Il manuale completo in formato PDF è disponibile per il download gratuito sul sito notice-facile.com. Puoi anche richiedere una traduzione in altre lingue.

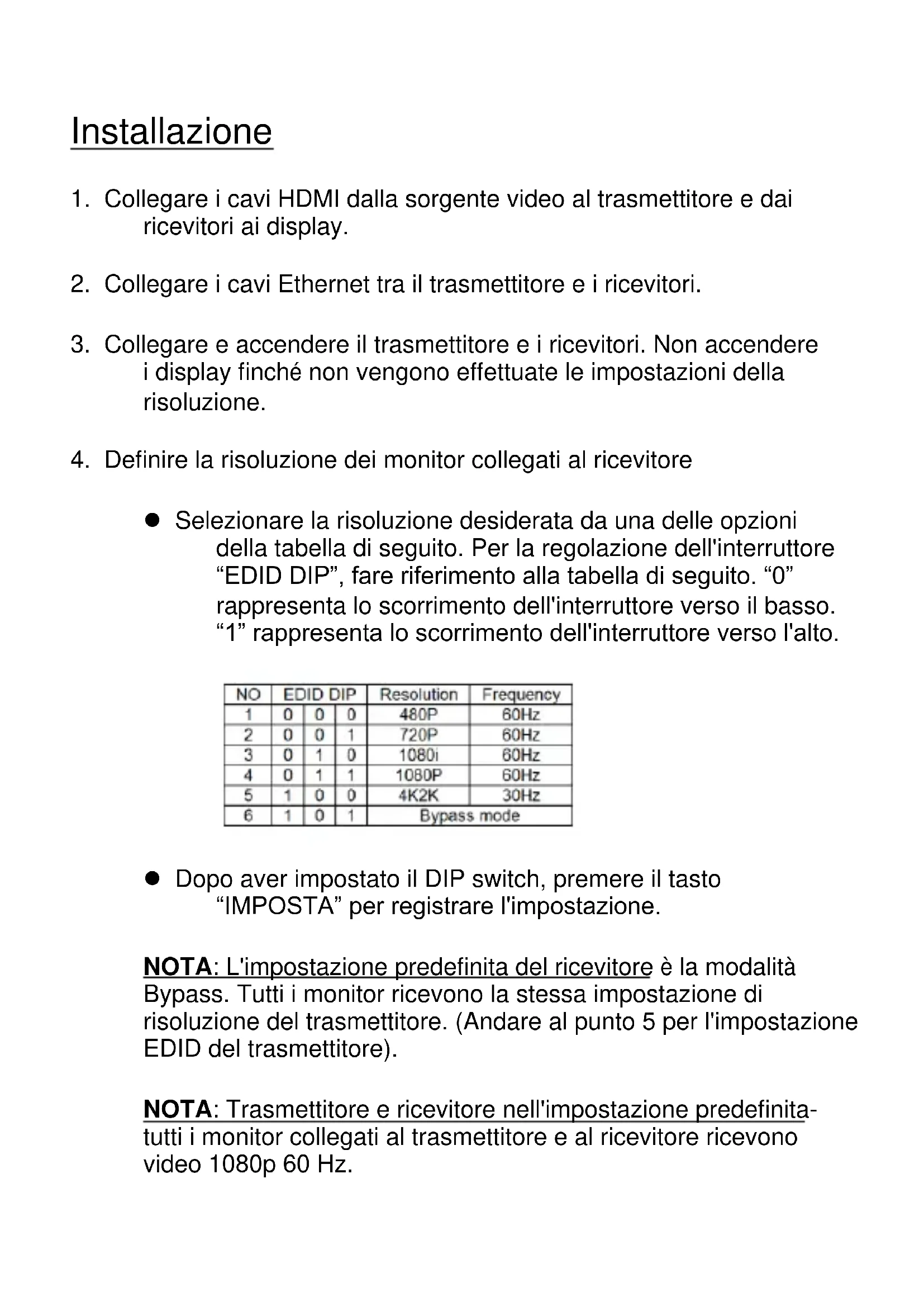

MANUALE UTENTE HVE9118T LEVELONE

1. Collegare i cavi HDMI alla sorgente video al trasmettitore e dai ricevitori ai display.
2. Collegare i cavi Ethernet tra il trasmettitore e i ricevitori.
3. Collegare e accendere il trasmettitore e i ricevitori. Non accendere i display finché non vengono effettuate le impostazioni della risoluzione.

4. Definire la risoluzione dei monitor collegati al ricevitore

5. Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP			Resolution	Frequency
1	0	0	0	480P	60Hz
2	0	0	1	720P	60Hz
3	0	1	0	1080i	60Hz
4	0	1	1	1080P	60Hz
5	1	0	0	4K2K	30Hz
6	1	0	1	Bypass mode

• Dopo aver impostato il DIP switch, premere il tasting "IMPOSTA" per registrar l'impostazione.

NOTA: L'impostazione predefinita del ricevitore è la modalità Bypass. Tutti i monitor ricevono la stessa impostazione di risoluzione del trasmettitore. (Andare al punto 5 per l'impostazione EDID del trasmettitore).

NOTA: Trasmettitore e ricevitore nell'impostazione predefinitatutti i monitor collegati al trasmettitore e al ricevitore ricevono video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- Il trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è direttamente collegato al trasmettitore, EDID non è rilevabile e potrebbe presentare un erre di visualizzazione.

1. Definire la risoluzione di visualizzazione del monitor collegato direttamente al trasmettitore. Se non è richiesta la visualizzazione locale sul trasmettiroe, saltare quello punto.

Se il display non visualizza o è necessaria una risoluzione specifica, definire l'impostazione di seguito.

• Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP				Resolution	Frequency
1	0	0	0	0	800X600	60Hz
2	0	0	0	1	1024X768	60Hz
3	0	0	1	0	1280X720	50Hz
4	0	0	1	1	1280X720	60Hz
5	0	1	0	0	1280X768	60Hz
6	0	1	0	1	1360X768	60Hz
7	0	1	1	0	1366X768	60Hz
8	0	1	1	1	1280X800	60Hz

NO	EDID DIP				Resolution	Frequency
9	1	0	0	0	1280X1024	60Hz
10	1	0	0	1	1400X1050	60Hz
11	1	0	1	0	1680X1050	60Hz
12	1	0	1	1	1600X1200	60Hz
13	1	1	0	0	1920X1080i	50Hz
14	1	1	0	1	1920X1080P	60Hz
15	1	1	1	0	1920X1200	60Hz
16	1	1	1	1	Read LOCAL OUTPUT EDID

• Dopo aver impostato il DIP switch, premere il tasting "IMPOSTA" per registrar l'impostazione.

NOTA: L'impostazione predefinita del trasmettitore è video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- II trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è direttamente collegato al trasmettitore, EDID non è rilevabile e

potrebbe presentare un erre di visualizzazione.

1. Accendere i dispositivi collegato sul lato trasmettitore - monitor locale (se presente) e sorgente video.
2. Accendere tutti i monitor collegati al ricevitore.
3. Usare le manopole "Fuoco" e "Guadagno" per regolare la qualità dell'immagine del monitor.

Instalacja

EC Dichiarazione di conformità

In fabbricante Digital Data Communications GmbH

Indirizzo Hohe Straße 1, 44139 Dortmund, Germany

Dichiara qui di seguito che il prodotto

Tipo HDMI extender

Risulta in conformità a quanto previsto delle seguenti direttive comunitarie:

2004/108/EC

Sono stati applicati i seguenti standard per assicurarne la conformità:

EN55022:2010 Class B

IEC 61000-3-2:2005+A1:2008+A2:2009

IEC 61000-3-3:2013

EN55024:2010

Il significato CE conferma che esono prodotto è conforme ai suddetti standard e regolamentiazioni.

Amanda(Shu-Wen) Chen

Name (Full Name)

Geschäftsführerin

Title/ Department

2016/2/22

Date

Legal Signature
