Tipo di prodotto	Estensione HDMI (trasmettitore)
Marca	LevelOne
Modello	HVE9111T
Risoluzioni supportate	480p, 720p, 1080i, 1080p, 4K2K@30Hz e risoluzioni PC (800x600 a 1920x1200)
Trasmissione	Tramite cavo Ethernet RJ45 (categoria raccomandata Cat6)
Distanza di trasmissione	Fino a 60 m (in base al cavo e alla risoluzione)
Connettività	Ingresso HDMI, uscita HDMI locale, porta RJ45
Regolazione EDID	Commutatore DIP (4 posizioni) per selezione risoluzione; pulsante IMPOSTA per memorizzare
Alimentazione	5V CC (adattatore di rete incluso)
Dimensioni	Circa 95 x 65 x 25 mm
Peso	Circa 150 g
Compatibilità	HDCP, HDMI 1.4
Caratteristiche principali	Modalità Bypass (bypass), lettura EDID locale, regolazione fine della qualità dell'immagine (Focus/Gain)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare umidità e prodotti aggressivi.
Sicurezza	Non esporre ad acqua o umidità; scollegare prima della pulizia; utilizzare l'adattatore fornito.
Informazioni generali	Conforme alle norme CE (EN55022, EN55024). Produttore: Digital Data Communications GmbH.

Domande frequenti - HVE9111T LEVELONE

Come installare l'extender HDMI LevelOne HVE9111T?

Collegare la sorgente video al trasmettitore tramite cavo HDMI. Collegare il trasmettitore e il/i ricevitore/i con un cavo Ethernet (RJ45). Collegare le alimentazioni e accendere i dispositivi. Regolare la risoluzione tramite i commutatori DIP (vedere il manuale).

Come regolare la risoluzione di uscita?

Utilizzare il commutatore EDID DIP a 4 posizioni sul trasmettitore o ricevitore. Consultare la tabella del manuale per scegliere la risoluzione (es. 1080p, 4K2K). Posizionare gli interruttori (0=giù, 1=su) e poi premere il pulsante IMPOSTA per memorizzare.

Cos'è la modalità Bypass?

La modalità Bypass è l'impostazione di fabbrica del ricevitore. In questa modalità, il ricevitore utilizza la risoluzione impostata dal trasmettitore (lettura EDID locale). Tutti i monitor ricevono la stessa risoluzione dello schermo collegato al trasmettitore.

Cosa fare se l'immagine non viene visualizzata correttamente?

Verificare i collegamenti (HDMI, Ethernet, alimentazione). Assicurarsi che la risoluzione selezionata tramite il DIP switch sia compatibile con i monitor. Se l'EDID non è rilevabile (nessun monitor locale sul trasmettitore), impostare il trasmettitore in modalità Read LOCAL OUTPUT EDID o scegliere una risoluzione manuale.

Posso collegare più ricevitori a un singolo trasmettitore?

Sì, l'HVE9111T può funzionare con più ricevitori (modelli HVE-9111R, HVE-9114, HVE-9118) tramite uno switch Ethernet o una connessione in cascata. Fare riferimento al manuale per le configurazioni multiple.

Qual è la distanza massima di trasmissione?

La distanza dipende dalla risoluzione e dalla qualità del cavo Ethernet. In generale, si possono raggiungere fino a 60 m per il 1080p con cavo Cat6. Per il 4K, la distanza può essere ridotta (circa 35 m).

Come cambiare la risoluzione del trasmettitore?

Sul trasmettitore, individuare il commutatore EDID DIP (4 interruttori). Fare riferimento alla tabella del manuale (risoluzioni PC e video). Ad esempio, per 1920x1080P@60Hz (posizione 14), impostare gli interruttori su 1-1-0-1, quindi premere IMPOSTA.

Cosa significa 'EDID non rilevabile' e come risolvere?

Ciò accade quando nessun monitor è collegato direttamente al trasmettitore. Il trasmettitore non può leggere l'EDID. Soluzione: collegare un monitor locale al trasmettitore, o impostare il trasmettitore in modalità Bypass (lettura EDID locale) scegliendo una risoluzione fissa tramite il DIP switch.

Come regolare la qualità dell'immagine (Focus/Gain)?

Utilizzare i pulsanti Messa a fuoco (Focus) e Guadagno (Gain) situati sul ricevitore (o trasmettitore a seconda del modello). Regolarli per migliorare la nitidezza e il livello del segnale. Ciò può correggere problemi di cavo a lunga distanza.

Quali cavi utilizzare con l'HVE9111T?

Utilizzare un cavo HDMI standard (versione 1.4 o superiore) per la sorgente e il monitor locale. Per il collegamento tra trasmettitore e ricevitore, si raccomanda un cavo Ethernet Cat6 o superiore per prestazioni ottimali, specialmente in 4K.

MANUALE UTENTE HVE9111T LEVELONE

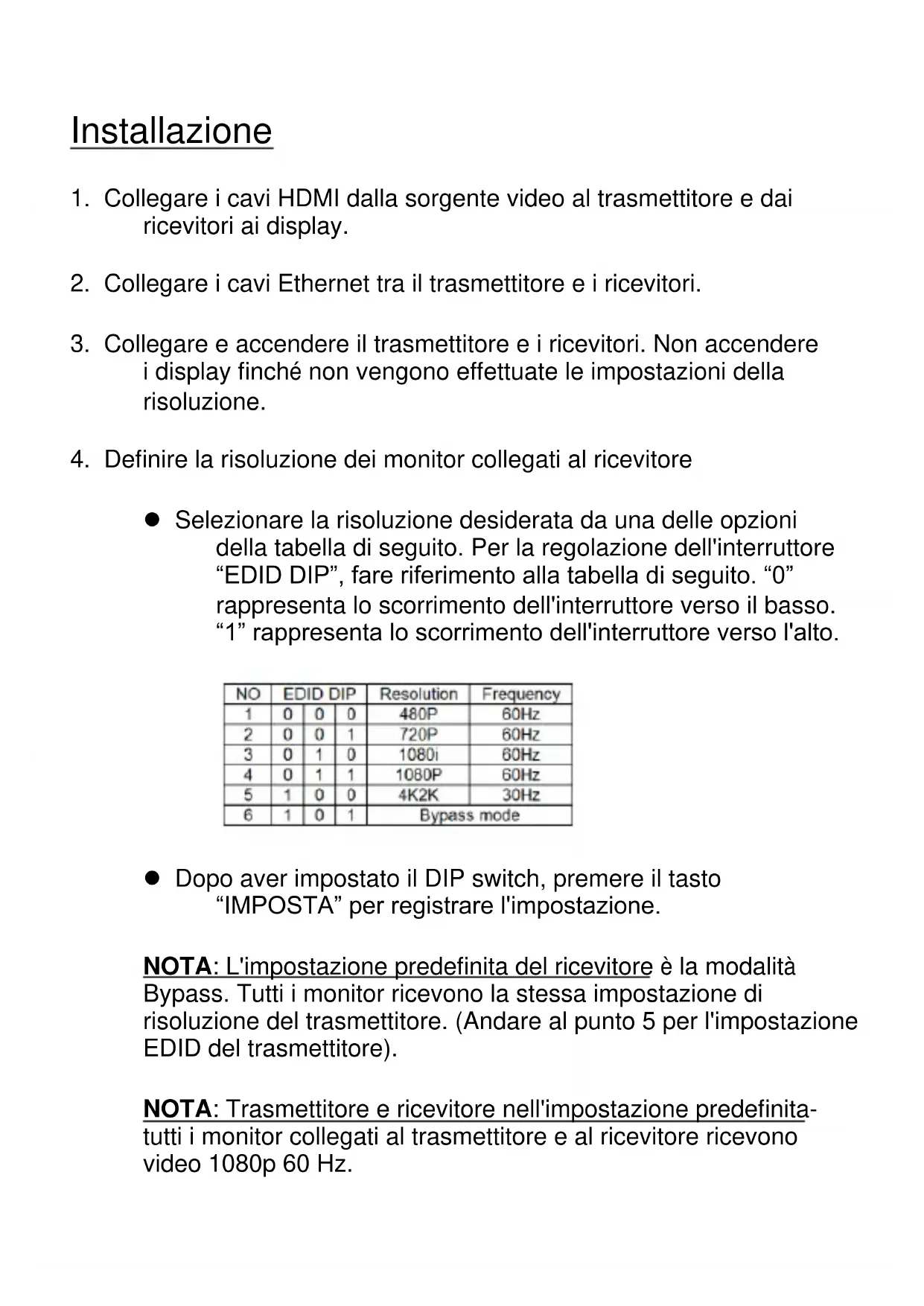

1. Collegare i cavi HDMI alla sorgente video al trasmettitore e dai ricevitori ai display.
2. Collegare i cavi Ethernet tra il trasmettitore e i ricevitori.
3. Collegare e accendere il trasmettitore e i ricevitori. Non accendere i display finché non vengono effettuate le impostazioni della risoluzione.

4. Definire la risoluzione dei monitor collegati al ricevitore

5. Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP			Resolution	Frequency
1	0	0	0	480P	60Hz
2	0	0	1	720P	60Hz
3	0	1	0	1080i	60Hz
4	0	1	1	1080P	60Hz
5	1	0	0	4K2K	30Hz
6	1	0	1	Bypass mode

• Dopo aver impostato il DIP switch, premere il tasting "IMPOSTA" per registrar l'impostazione.

NOTA: L'impostazione predefinita del ricevitore è la modalità Bypass. Tutti i monitor ricevono la stessa impostazione di risoluzione del trasmettitore. (Andare al punto 5 per l'impostazione EDID del trasmettitore).

NOTA: Trasmettitore e ricevitore nell'impostazione predefinitatutti i monitor collegati al trasmettitore e al ricevitore ricevono video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- Il trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è direttamente collegato al trasmettitore, EDID non è rilevabile e potrebbe presentare un erre di visualizzazione.

1. Definire la risoluzione di visualizzazione del monitor collegato direttamente al trasmettiatore. Se non è richiesta la visualizzazione locale sul trasmettiroe, saltare quello punto.

Se il display non visualizza o è necessaria una risoluzione specifica, definire l'impostazione di seguito.

• Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP				Resolution	Frequency
1	0	0	0	0	800X600	60Hz
2	0	0	0	1	1024X768	60Hz
3	0	0	1	0	1280X720	50Hz
4	0	0	1	1	1280X720	60Hz
5	0	1	0	0	1280X768	60Hz
6	0	1	0	1	1360X768	60Hz
7	0	1	1	0	1366X768	60Hz
8	0	1	1	1	1280X800	60Hz

NO	EDID DIP				Resolution	Frequency
9	1	0	0	0	1280X1024	60Hz
10	1	0	0	1	1400X1050	60Hz
11	1	0	1	0	1680X1050	60Hz
12	1	0	1	1	1600X1200	60Hz
13	1	1	0	0	1920X1080i	50Hz
14	1	1	0	1	1920X1080P	60Hz
15	1	1	1	0	1920X1200	60Hz
16	1	1	1	1	Read LOCAL OUTPUT EDID

• Dopo aver impostato il DIP switch, premere il tasting "IMPOSTA" per registrar l'impostazione.

NOTA: L'impostazione predefinita del trasmettitore è video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- II trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è direttamente collegato al trasmettitore, EDID non è rilevabile e

potrebbe presentare un erre di visualizzazione.

1. Accendere i dispositivi collegato sul lato trasmettitore - monitor locale (se presente) e sorgente video.
2. Accendere tutti i monitor collegati al ricevitore.
3. Usare le manopole "Fuoco" e "Guadagno" per regolare la qualità dell'immagine del monitor.

Instalacja

EC Dichiarazione di conformità

In fabbricante Digital Data Communications GmbH

Indirizzo Hohe Straße 1, 44139 Dortmund, Germany

Dichiara qui di seguito che il prodotto

Tipo HDMI extender

Risulta in conformità a quanto previsto delle seguenti direttive comunitarie:

2004/108/EC

Sono stati applicati i seguenti standard per assicurarne la conformità:

EN55022:2010 Class B

IEC 61000-3-2:2005+A1:2008+A2:2009

IEC 61000-3-3:2013

EN55024:2010

Il significato CE conferma che esono prodotto è conforme ai suddetti standard e regolamentiazioni.

Amanda(Shu-Wen) Chen

Name (Full Name)

Geschäftsführerin

Title/ Department

2016/2/22

Date

Legal Signature
