Descarga las instrucciones para tu Extensión audio/video en formato PDF gratis! Encuentra tus instrucciones HVE9111T - LEVELONE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HVE9111T de la marca LEVELONE.
MANUAL DE USUARIO HVE9111T LEVELONE

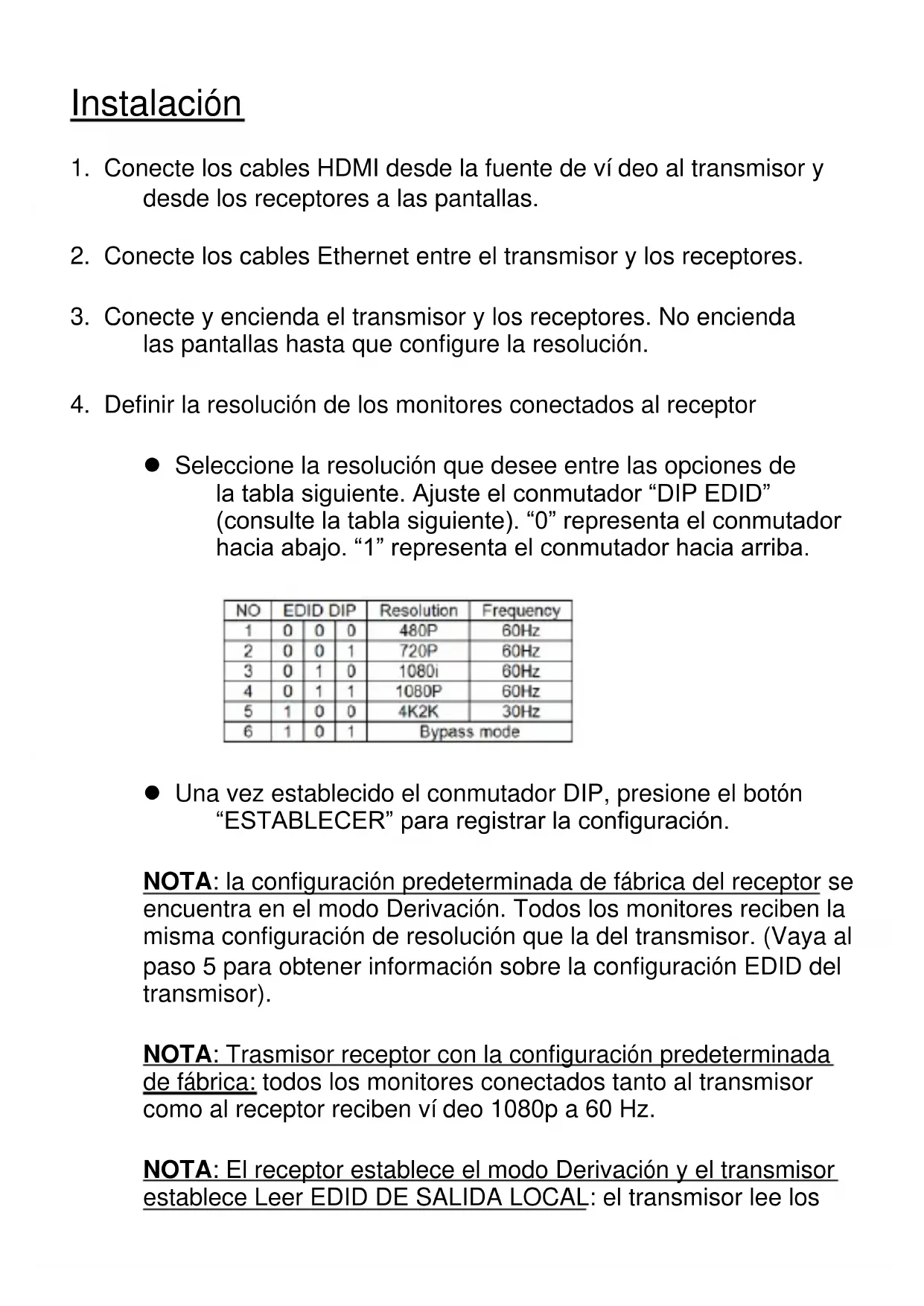

- Conecte los cables HDMI desde la fuente de video al transmisor y desde los receptores a las pantallas.
- Conecte los cables Ethernet entre el transmisor y los receptores.
- Conecte y encienda el transmisor y los receptores. No encienda las pantallas hasta que configure la resolution.
-
Definir laResolution de los monitores connectados al receptor
-
Seleectionla resolucionquedeseeentrelasopcionesde la tablasiquiente.Ajuste el conmutador“DIP EDID" (consulte la tablasiquiente). "0" representa el conmutador.Hacia abajo. "1" representa el conmutador.hacia arriba.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Una vez establecido el conmutador DIP, presione el botón "ESTABLECER" para registrar la configuración.
NOTA: la configuración predeterminada de fabrica del receptor se encuesta en el modo Derivación. Todos los monitores reciben la mesma configuración de resolution que la del transmisor. (Vaya al paso 5 para Obtener información sobre la configuración EDID del transmisor).
NOTA: Trasmisor receptor con la configuración predeterminada de fabrica; todos los monitores connectados tanto al transmisor como al receptor reciben video 1080p a 60 Hz.
NOTA: El receptor estabilece el modo Derivacion y el transmisor estabilece Leer EDID DE SALIDA LOCAL: el transmisor lee los
datos EDID automatistically del monitor connectado y proportionscna la mesma configuracion a todos los monitors connectados al receptor. Si no hay un monitor local directamente connectado al trasmisor, los datos EDID no se pueda detectar y se pueda producir un error de visualizacion.
- Defina laResolution de visualizacion del monitor connectado directamente al transmisor. Si la pantalla local no se necesita en el transmisor, omita este bajo.
Si la visualización no se muestra como se desea, o se necesita unaResolution especialina, defina la configuración como se indica a continuación.
- Seleectionla resolucionquedeseeentre lasoptionede la tablasigung.Ajuste el conmutador“DIP EDID" (consulte la tablasigung). "0" representa el conmutador.Hacia abajo. "1" representa el conmutador.hacia arriba.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Una vez establecido el conmutador DIP, presione el botón "ESTABLECER" para registrar la configuración.
NOTA: La configuración predeterminada de fabrica del transmisor es video 1080p a 60 Hz.
NOTA: El receptor estabilece el modo Derivacion y el transmisor estabilece Leer EDID DE SALIDA LOCAL: el transmisor lee los datos EDID automatisticamente del monitor connectado y proportionscna la mesma configuracion a todos los monitos connectados al receptor. Si no hay un monitor local directamente connectado al trasmisor, los datos EDID no se pueda detectar y
se pueda producir un error de visualización.
- Encienda los dispositivos connectados en elazo del transmisor: monitor local (si existe) y fuente de video.
- Encienda todos los monitores conectados al receptor.
- Utilice los mandos "Enfoque" y "Ganancia" para ajustar de forma precisela calidad deImagen del monitor.
Instalacao
EC Declaración de Conformidad
El fabricante Digital Data Communications GmbH
Dirección: Hohe Straße 1, 44139 Dortmund, Germany
Declarar mediate este documento que el product
Tipo HDMI extender
Producto HVE-9100, HVE-9111T, HVE-9111R, HVE-9114, HVE-9118, HVE-9111RF
Marca LevelOne
Cumple con las siguientes directivas:
El producto cumple asimismo con las siguientes normas:
EN55022:2010 Class B
IEC 61000-3-2:2005+A1:2008+A2:2009
IEC 61000-3-3:2013
EN55024:2010
Este producto ha sido disnado para su uso solo en interiores.
Lamarca CEcertificaqueeste producto se adecua a lasspecifications y regulacionesarrabamentionadas..
Este producto esADECUCADO para todos los páses de la UE.
Amanda(Shu-Wen) Chen Name (Full Name)
Nome de marca LevelOne
