MANUAL DE USUARIO HVE9118T LEVELONE

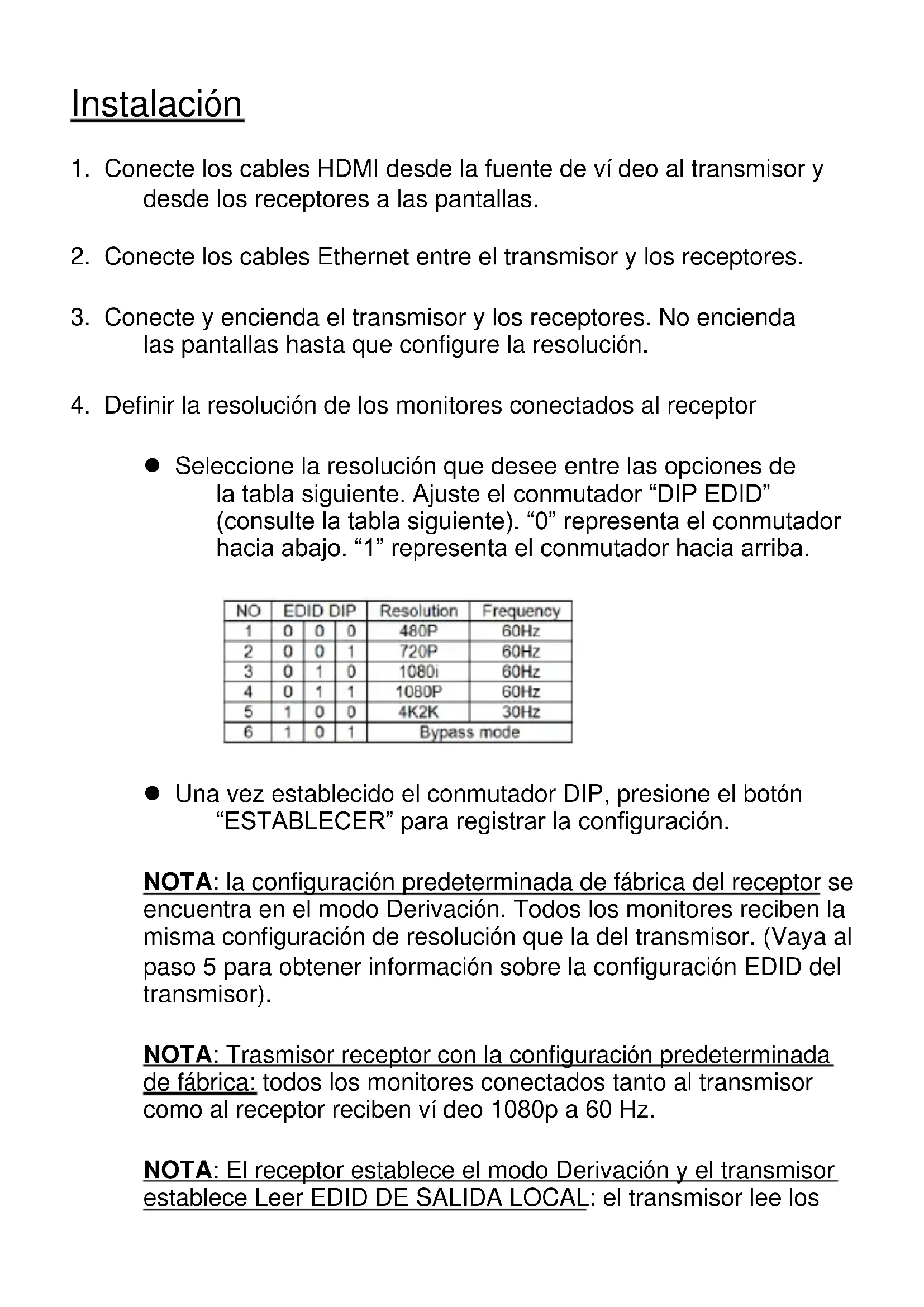

1. Conecte los cables HDMI desde la fuente de vídeo al transmisor y

desde los receptores a las pantallas.

2. Conecte los cables Ethernet entre el transmisor y los receptores.

3. Conecte y encienda el transmisor y los receptores. No encienda

las pantallas hasta que configure la resolución.

4. Definir la resolución de los monitores conectados al receptor

Seleccione la resolución que desee entre las opciones de la tabla siguiente. Ajuste el conmutador “DIP EDID” (consulte la tabla siguiente). “0” representa el conmutador hacia abajo. “1” representa el conmutador hacia arriba. Una vez establecido el conmutador DIP, presione el botón “ESTABLECER” para registrar la configuración. NOTA: la configuración predeterminada de fábrica del receptor se encuentra en el modo Derivación. Todos los monitores reciben la misma configuración de resolución que la del transmisor. (Vaya al paso 5 para obtener información sobre la configuración EDID del transmisor). NOTA: Trasmisor receptor con la configuración predeterminada de fábrica: todos los monitores conectados tanto al transmisor como al receptor reciben vídeo 1080p a 60 Hz. NOTA: El receptor establece el modo Derivación y el transmisor establece Leer EDID DE SALIDA LOCAL: el transmisor lee losdatos EDID automáticamente del monitor conectado y proporciona la misma configuración a todos los monitores conectados al receptor. Si no hay un monitor local directamente conectado al trasmisor, los datos EDID no se pueden detectar y se puede producir un error de visualización.

5. Defina la resolución de visualización del monitor conectado

directamente al transmisor. Si la pantalla local no se necesita en el transmisor, omita este paso. Si la visualización no se muestra como se desea, o se necesita una resolución específica, defina la configuración como se indica a continuación. Seleccione la resolución que desee entre las opciones de la tabla siguiente. Ajuste el conmutador “DIP EDID” (consulte la tabla siguiente). “0” representa el conmutador hacia abajo. “1” representa el conmutador hacia arriba. Una vez establecido el conmutador DIP, presione el botón “ESTABLECER” para registrar la configuración. NOTA: La configuración predeterminada de fábrica del transmisor es vídeo 1080p a 60 Hz. NOTA: El receptor establece el modo Derivación y el transmisor establece Leer EDID DE SALIDA LOCAL: el transmisor lee los datos EDID automáticamente del monitor conectado y proporciona la misma configuración a todos los monitores conectados al receptor. Si no hay un monitor local directamente conectado al trasmisor, los datos EDID no se pueden detectar yse puede producir un error de visualización.

6. Encienda los dispositivos conectados en el lado del transmisor:

monitor local (si existe) y fuente de vídeo.

7. Encienda todos los monitores conectados al receptor.

8. Utilice los mandos “Enfoque” y “Ganancia” para ajustar de forma

2016/2/22 Date Legal SignatureEC Declaración de Conformidad El fabricante Digital Data Communications GmbH Dirección: Hohe Straße 1, 44139 Dortmund, Germany Declara mediante este documento que el product Tipo HDMI extender Producto HVE-9100, HVE-9111T, HVE-9111R, HVE-9114, HVE-9118, HVE-9111RF Marca LevelOne Cumple con las siguientes directivas: Directiva EMC 2004/108/EC El producto cumple asimismo con las siguientes normas: EN55022:2010 Class B

Este producto ha sido diseñado para su uso sólo en interiores. La marca CE certifica que este producto se adecua a las especificaciones y regulaciones arriba mencionadas.. Este producto es adecuado para todos los países de la UE.
