| Tipo de produto | Extensor de áudio/vídeo HDMI sobre Ethernet (extensor) |
| Marca | LevelOne |
| Modelo | HVE9118T |
| Categoria | Extensão de áudio/vídeo |
| Conexões | HDMI (entrada/saída), RJ45 (Ethernet) |
| Resoluções suportadas | 480p, 720p, 1080i, 1080p, 4K2K@30Hz |
| Frequências | 50 Hz, 60 Hz |
| Ajuste EDID | Comutação DIP (4 posições) no transmissor e receptor |
| Modo bypass | Disponível no receptor para transmitir diretamente o EDID do transmissor |
| Alimentação | Adaptador de energia (não especificado, típico 5V DC) |
| Dimensões (estimadas) | 90 x 60 x 25 mm (por módulo) |
| Peso (estimado) | 100 g (por módulo) |
| Temperatura de operação | 0 °C a 50 °C (típico) |
| Umidade relativa | 20% a 80% (sem condensação) |
| Manutenção e limpeza | Desconectar antes da limpeza. Usar um pano macio e seco. Não usar solventes. |
| Segurança | Usar apenas o adaptador fornecido. Não expor à umidade ou líquidos. |
| Peças de reposição e reparabilidade | Nenhuma peça reparável pelo usuário. Contatar o serviço pós-venda. |
| Informações gerais | Em conformidade com a diretiva 2004/108/EC (CEM). Normas EN55022, EN55024. |
Perguntas frequentes - HVE9118T LEVELONE
Perguntas dos utilizadores sobre HVE9118T LEVELONE
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Extensão áudio/vídeo em formato PDF gratuitamente! Encontre o seu manual HVE9118T - LEVELONE e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HVE9118T da marca LEVELONE.

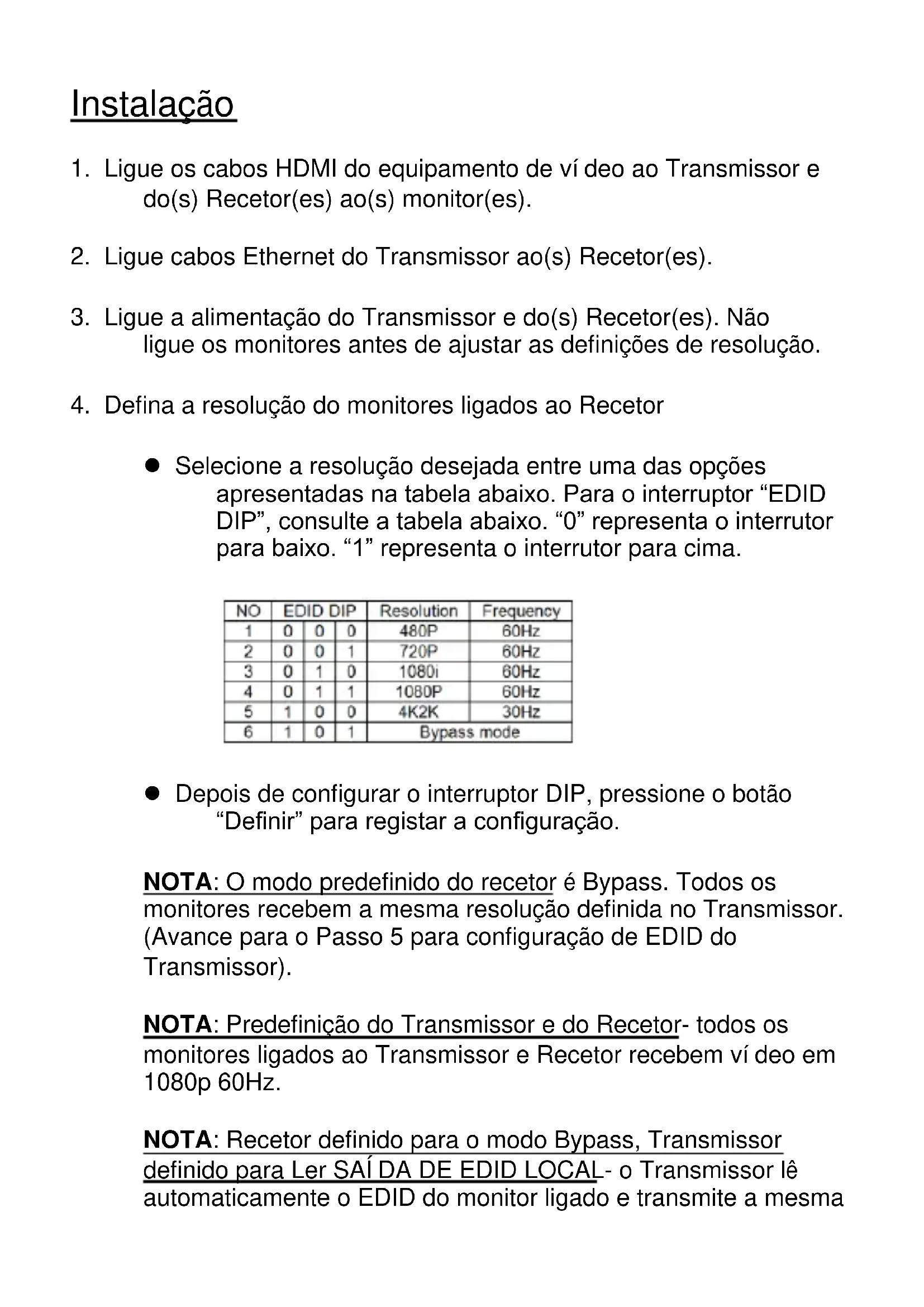

MANUAL DE UTILIZADOR HVE9118T LEVELONE
- Ligue os cabos HDMI do equipamento de video ao Transmissor e do(s) Recetor(es) ao(s) monitor(es).
- Ligue cabos Ethernet do Transmitter ao(s) Recetor(es).
- Ligue a alimentação do Transmissor e do(s) Recetor(es). Não ligue os monitores antes de fazer as definições de resolution.
-
Defina a resolution do monitores ligados ao Recetor
-
SeLECTIONA resolução desejada entre uma das opçõespresentadas naanela abaixo. Para o interruptor "EDID DIP", consulta aanela abaixo. "0" representa o interruptor para baixo. "1" representa o interruptor para cima.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Depois de configurar o interruptor DIP, pressione o botão "Definir" para registrar a configuração.
NOTA: O modo predefinido do recetor é Bypass. Todos os monitores recebam a mesma resolution definida no Transmissor. (Avance para o Passo 5 para configuração de EDID do Transmissor).
NOTA: Predefinição do Transmissor e do Recetor- todos os monitores ligados ao Transmissor e Recetor recebam às deo em 1080p 60Hz.
NOTA: Recetor definido para o modo Bypass, Transmissor definido para Ler SAÍ DA DE EDID LOCAL- o Transmissor le automaticamente o EDID do monitor ligado e Transmitte a mesma
configuração para todos os monitores ligados ao Recetor. Se nenhum monitor local estiver diretamente ligado ao Transmissor, o EDID não sera detetado e pode Originar erros de exibicao.
- Defina a resolution do monitor ligado diretamente ao Transmissor. Se o monitor local não for necessário no Transmissor, ignore este passo.
Se a imagem não for aparecido da forma desejada, ou se for necessária uma resolução especialica, configure as definiçõespresentadas abaixo-
- SeLECTIONA RESOLUÇÃO desejada entre uma das opçõespresentadas naanela abaixo. Para o interruptor "EDID DIP", consulta aanela abaixo. "0" representa o interruptor para baixo. "1" representa o interruptor para cima.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Depois de configurar o interruptor DIP, pressione o botão "Definir" para registrar a configuração.
NOTA: A predefinição de video do Transmissor é de 1080p 60Hz.
NOTA: Recetor definido para o modo Bypass, Transmissor definido para Ler SAÍ DA DE EDID LOCAL- o Transmissor le automaticamente o EDID do monitor ligado e transmite a mesma configuração para todos os monitores ligados ao Recetor. Se nenhum monitor local estiver diretamente ligado ao Transmissor, o EDID não sera detetado e pode Originar erros de exibicao.
-
Ligue a alimentação dos dispositivos connectados ao Transmissor - monitor local (caso exista) e equipamento de video.
-
Ligue a alimentação de todos os monitores connectados ao Recetor.
- Utilize os controlos de "Focagem" e "Ganho" para fazer a优质的 da imagem do monitor.
YctaHOBka
EC Declariação de Conformidade
O fabricante Digital Data Communications GmbH
Morada Hohe Straße 1, 44139 Dortmund, Germany
Cumpre as seguintes directivas:
2004/108/EC
Os seguentes standards foram consultados para avaliar a conformidade:
EN55022:2010 Class B
IEC 61000-3-2:2005+A1:2008+A2:2009
IEC 61000-3-3:2013
EN55024:2010
O símbolo confirma que este produit está conforme os padrões e regulamenteções acima referidos..
Amanda(Shu-Wen) Chen
Name (Full Name)
Geschäftsführerin
Title/ Department
2016/2/22
Date
Legal Signature
