BEDIENUNGSANLEITUNG HVE9118T LEVELONE

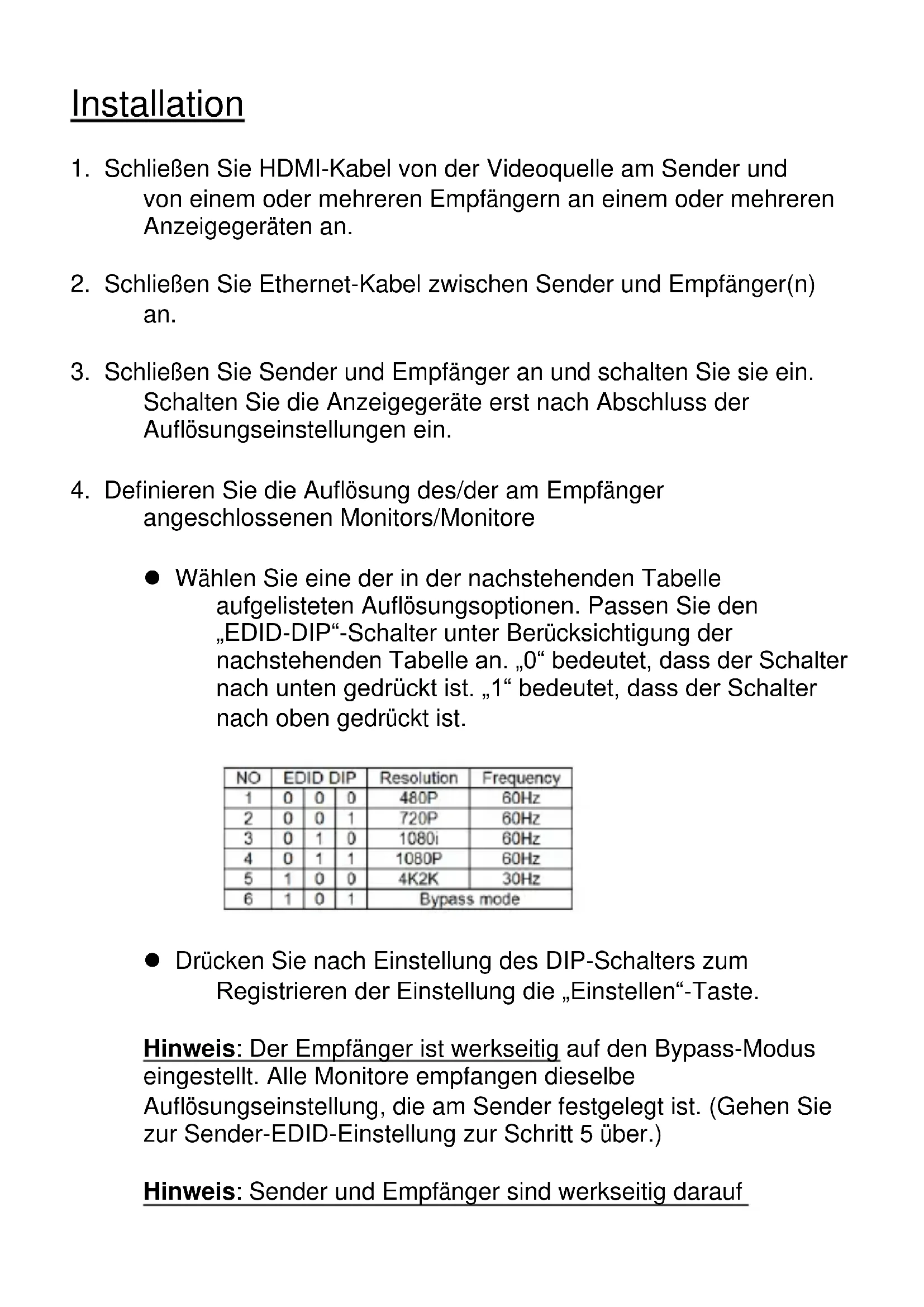

- Schlieben Sie HDMI-Kabel von der Videoquelle am Sender und von einem oder mehreren Empfängern an einem oder mehreren Anzeigegeräten an.
- Schließen Sie Ethernet-Kabel zwischen Sender und Empfänger(n) an.
- Schlieben Sie Sender und Empfänger an und schalten Sie sie ein. Schalten Sie die Anzeigegeräte erst nach Abschluss der Auflösungseinstellungen ein.
-
Definieren Sie die Auflösung des/der am Empfänger angeschlossenen Monitors/Monitore
-
Wahlen Sie eine der in der nachstehenden Tabelle aufgelisteten Auflösungsoptionen. Passen Sie den „EDID-DIP“-Schalter unter Berücksichtigung der nachstehenden Tabelle an. „0“ bedeutet, dass der Schalter nach unten gedrückt ist. „1“ bedeutet, dass der Schalter nach oben gedrückt ist.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Drücken Sie nach Einstellung des DIP-Schalters zum Registrieren der Einstellung die „Einstellen“-Taste.
Hinweis: Der Empfänger ist werkseitig auf den Bypass-Modus eingestellt. Alle Monitore empfangen dieselbe Auflösungseinstellung, die am Sender festgelegt ist. (Gehen Sie zur Sender-EDID-Einstellung zur Schritt 5 über.)
Hinweis: Sender und Empfänger sind werkseitig darauf
eingestellt, dass alle an Sender und Empfänger angeschlossenen Monitore Videosignale bei 1080p, 60 Hz empfangen.
Hinweis: Empfänger ist auf Bypass-Modus, Sender auf LOKALE AUSGABE-EDIDlesen eingestellt - der Sender liest automatisch EDID vom angeschlossenen Monitor und speist dieselbe Einstellung an allen am Empfänger angeschlossenen Monitoren ein. Wenn kein lokaler Monitor direkt mit dem Sender verbunden ist, können EDID nicht erkannt werden und es kommt möglicherweise zu einem Anzeigefehler.
- Definieren Sie die Anzeigeauflösung des direkt am Sender angeschlossenen Monitors. Falls kein lokales Anzeigegerät am Sender benötigt wird, überspringen Sie diesen Schritt.
Falls das Anzeigegerät nicht wie gewünscht anziegt oder eine spezifische Auflösung bestehtigt wird, konnen Sie die Einstellung wie nachstehend beschreiben festlegen.
- Wahlen Sie eine der in der nachstehenden Tabelle aufgelisteten Auflösungsoptionen. Passen Sie den „EDID-DIP“-Schalter unter Berücksichtigung der nachstehenden Tabelle an. 0 bedeutet, dass der Schalter nach unten gedrückt ist. 1 bedeutet, dass der Schalter nach oben gedrückt ist.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Drücken Sie nach Einstellung des DIP-Schalters zum Registrieren der Einstellung die „Einstellen“-Taste.
Hinweis: Der Sender ist werkseite auf Videosignale bei 1080p, 60 Hz eingestellt.
Hinweis: Empfänger ist auf Bypass-Modus, Sender auf LOKALE AUSGABE-EDIDlesen eingestellt - der Sender liest automatisch EDID vom angeschlossenen Monitor und speist dieselbe Einstellung an allen am Empfänger angeschlossenen Monitoren ein. Wenn kein lokaler Monitor direkt mit dem Sender verbunden ist, können EDID nicht erkannt werden und es kommt möglicherweise zu einem Anzeigefehler.
- Schalten Sie die an der Senderseite angeschlossenen Geräte ein, d. h. den lokalen Monitor (falls vorhanden) und die Videoquelle.
- Schalten Sie alle am Empfänger angeschlossenen Monitore ein.
- Stimmen Sie die Bildqualität des Monitors mit den Knöpfen „Fokus" und „Verständung" ab.
Installation
Geschäftsführerin Title/Department
2016/2/22
Date
EC Konformitätserklärung
Der Hersteller Digital Data Communications GmbH
Adresse Hohe Straße 1, 44139 Dortmund, Germany
erklärthiermit,dassdasProdukt
Typ HDMI extender
Produkt HVE-9100, HVE-9111T, HVE-9111R, HVE-9114, HVE-9118,
HVE-9111RF
Markename LevelOne
den folgenden Richtlinien entspricht:
2004/108/EC
Für die Beurteilung der Einhaltung der Konformität angewandte Normen:
EN55022:2010 Class B
IEC 61000-3-2:2005+A1:2008+A2:2009
IEC 61000-3-3:2013
EN55024:2010
Das Zeichen bestätigt, dass these Produktten aufgeführte Normen und Bestimmungen erfüllt..
Amanda(Shu-Wen) Chen
Name (Full Name)
Geschäftsführerin
Title/ Department
2016/2/22
Date
Legal Signature
