BEDIENUNGSANLEITUNG HVE9111RF LEVELONE

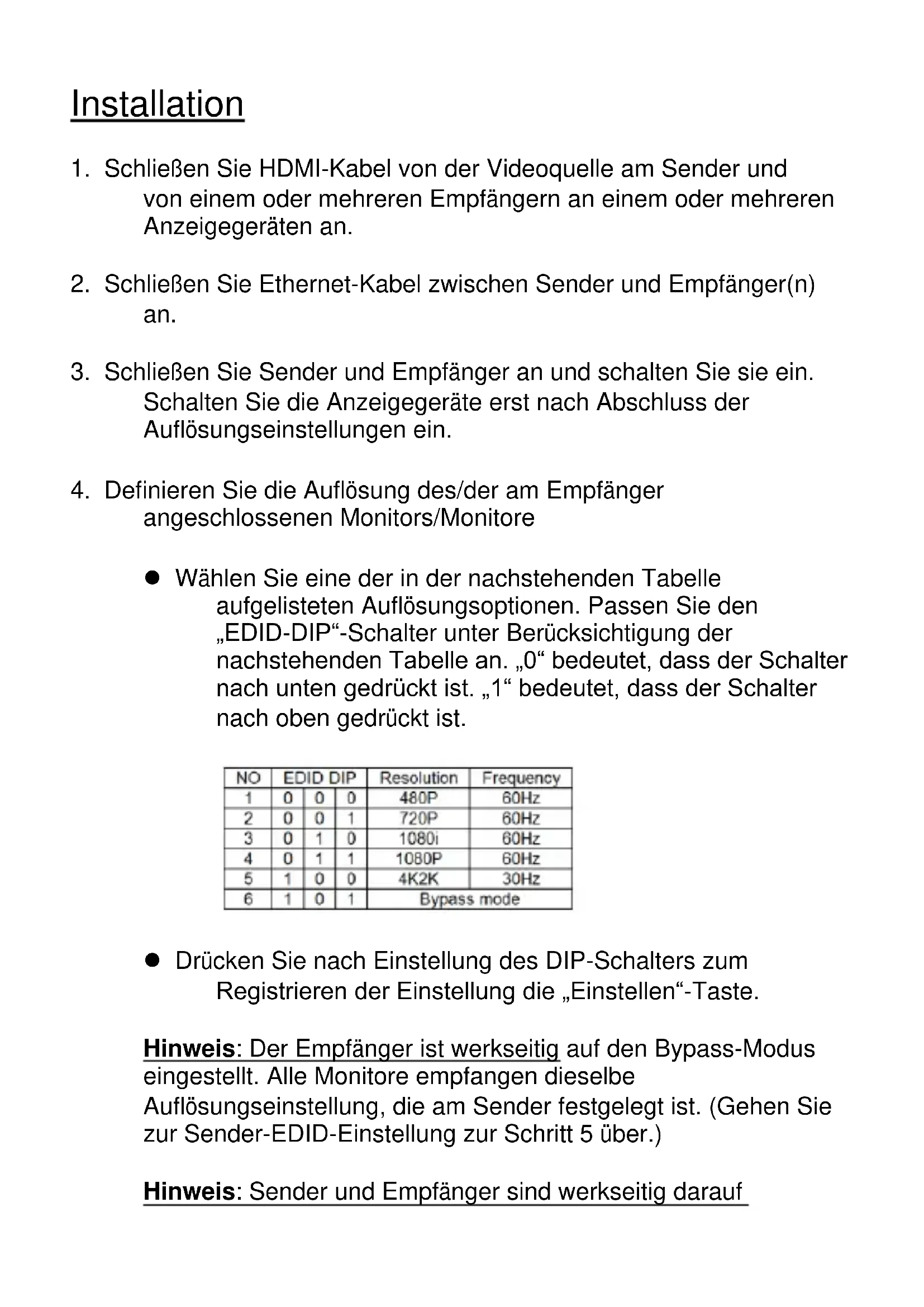

1. Schließen Sie HDMI-Kabel von der Videoquelle am Sender und

von einem oder mehreren Empfängern an einem oder mehreren Anzeigegeräten an.

2. Schließen Sie Ethernet-Kabel zwischen Sender und Empfänger(n)

3. Schließen Sie Sender und Empfänger an und schalten Sie sie ein.

Schalten Sie die Anzeigegeräte erst nach Abschluss der Auflösungseinstellungen ein.

4. Definieren Sie die Auflösung des/der am Empfänger

angeschlossenen Monitors/Monitore Wählen Sie eine der in der nachstehenden Tabelle aufgelisteten Auflösungsoptionen. Passen Sie den „EDID-DIP“-Schalter unter Berücksichtigung der nachstehenden Tabelle an. „0“ bedeutet, dass der Schalter nach unten gedrückt ist. „1“ bedeutet, dass der Schalter nach oben gedrückt ist. Drücken Sie nach Einstellung des DIP-Schalters zum Registrieren der Einstellung die „Einstellen“-Taste. Hinweis: Der Empfänger ist werkseitig auf den Bypass-Modus eingestellt. Alle Monitore empfangen dieselbe Auflösungseinstellung, die am Sender festgelegt ist. (Gehen Sie zur Sender-EDID-Einstellung zur Schritt 5 über.) Hinweis: Sender und Empfänger sind werkseitig daraufeingestellt, dass alle an Sender und Empfänger angeschlossenen Monitore Videosignale bei 1080p, 60 Hz empfangen. Hinweis: Empfänger ist auf Bypass-Modus, Sender auf LOKALE AUSGABE-EDID lesen eingestellt – der Sender liest automatisch EDID vom angeschlossenen Monitor und speist dieselbe Einstellung an allen am Empfänger angeschlossenen Monitoren ein. Wenn kein lokaler Monitor direkt mit dem Sender verbunden ist, können EDID nicht erkannt werden und es kommt möglicherweise zu einem Anzeigefehler.

5. Definieren Sie die Anzeigeauflösung des direkt am Sender

angeschlossenen Monitors. Falls kein lokales Anzeigegerät am Sender benötigt wird, überspringen Sie diesen Schritt. Falls das Anzeigegerät nicht wie gewünscht anzeigt oder eine spezifische Auflösung benötigt wird, können Sie die Einstellung wie nachstehend beschrieben festlegen. Wählen Sie eine der in der nachstehenden Tabelle aufgelisteten Auflösungsoptionen. Passen Sie den „EDID-DIP“-Schalter unter Berücksichtigung der nachstehenden Tabelle an. „0“ bedeutet, dass der Schalter nach unten gedrückt ist. „1“ bedeutet, dass der Schalter nach oben gedrückt ist. Drücken Sie nach Einstellung des DIP-Schalters zum Registrieren der Einstellung die „Einstellen“-Taste. Hinweis: Der Sender ist werkseitig auf Videosignale bei 1080p, 60 Hz eingestellt.Hinweis: Empfänger ist auf Bypass-Modus, Sender auf LOKALE AUSGABE-EDID lesen eingestellt – der Sender liest automatisch EDID vom angeschlossenen Monitor und speist dieselbe Einstellung an allen am Empfänger angeschlossenen Monitoren ein. Wenn kein lokaler Monitor direkt mit dem Sender verbunden ist, können EDID nicht erkannt werden und es kommt möglicherweise zu einem Anzeigefehler.

6. Schalten Sie die an der Senderseite angeschlossenen Geräte ein,

d. h. den lokalen Monitor (falls vorhanden) und die Videoquelle.

7. Schalten Sie alle am Empfänger angeschlossenen Monitore ein.

8. Stimmen Sie die Bildqualität des Monitors mit den Knöpfen

„Fokus“ und „Verstärkung“ ab.Installation

2016/2/22 Date Legal SignatureEC Konformitätserklärung Der Hersteller Digital Data Communications GmbH Adresse Hohe Straße 1, 44139 Dortmund, Germany erklärt hiermit, dass das Produkt Typ HDMI extender Produkt HVE-9100, HVE-9111T, HVE-9111R, HVE-9114, HVE-9118, HVE-9111RF Markenname LevelOne den folgenden Richtlinien entspricht: 2004/108/EC Für die Beurteilung der Einhaltung der Konformität angewandte Normen: EN55022:2010 Class B

Das Zeichen bestätigt, dass dieses Produkt oben aufgeführte Normen und Bestimmungen erfüllt..
