| Typ produktu | Przedłużacz audio/video HDMI |
| Marka | LevelOne |
| Model | HVE9111RF |
| Łączność | HDMI (wejście/wyjście), Ethernet RJ45 |
| Obsługiwane rozdzielczości wideo | 480p, 720p, 1080i, 1080p, 4K2K (30 Hz) i rozdzielczości PC (800x600 do 1920x1200) |
| Zarządzanie EDID | Tak, za pomocą przełącznika DIP i trybu Bypass |
| Odległość transmisji | Do 100 m na kablu Ethernet (szacunkowo) |
| Zasilanie | Za pomocą zasilacza sieciowego (nie dołączony) |
| Temperatura pracy | 0 °C do 50 °C (szacunkowo) |
| Wilgotność pracy | 20 % do 90 % RH (szacunkowo) |
| Wymiary (Dł x Szer x Wys) | Ok. 100 x 70 x 25 mm (szacunkowo) |
| Waga | Ok. 150 g (szacunkowo) |
| Konserwacja i czyszczenie | Czyścić miękką, suchą szmatką. Nie używać ściernych środków czyszczących. |
| Bezpieczeństwo | Nie wystawiać na wilgoć, nie otwierać obudowy, przestrzegać zaleceń elektrycznych. |
| Części zamienne i naprawialność | Zasilacz sieciowy dostępny opcjonalnie. Żadne części nie są naprawialne przez użytkownika. |
| Informacje ogólne | Zgodny z normami CE, EN55022, EN55024. |
| Zastosowania | Przedłużacz HDMI do wielu ekranów przez sieć Ethernet. |
| Liczba obsługiwanych odbiorników | Do 1 odbiornika (model RF) lub kilka przez huby. |
Często zadawane pytania - HVE9111RF LEVELONE
Pytania użytkowników dotyczące HVE9111RF LEVELONE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Rozszerzenie audio/wideo w formacie PDF za darmo! Znajdź swoją instrukcję HVE9111RF - LEVELONE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. HVE9111RF marki LEVELONE.

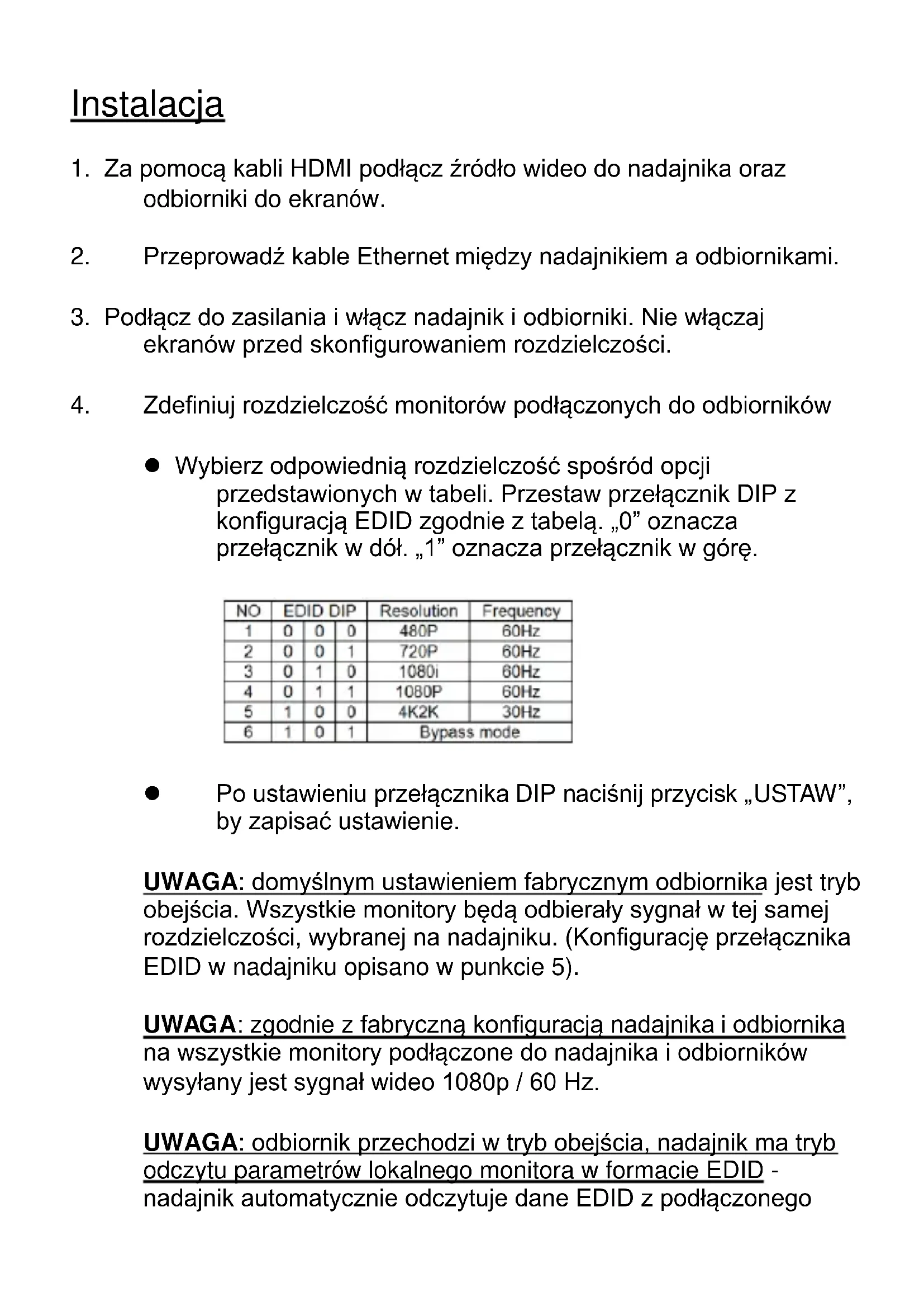

INSTRUKCJA OBSŁUGI HVE9111RF LEVELONE
- Za pomocą kabli HDMI podłucz zródrę video do nadajnika oraz odbiorniki do ekranów.
- Przempowadź kable Ethernet między nadajnikiem a odbiornikami.
- Podłucz do zasilania i wącz nadajnik i odbiorniki. Nie sączaj ekranów przy skonfigurowaniem rozdzielciesci.
-
Zdefiniuj rozdzielczość monitorów pod.§czonych do odiorników
-
Wybierz odpwiednia rozdzielczość spośród opcji przyedstawionych w tabeli. Przestaw przyȩćznik DIP z konfiguracja EDID zgodnie z tabelu. „0” oznacza przyȩćznik w doł. „1” oznacza przyȩćznik w gorne.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Po ustawieniu przyȩcznika DIP naciśnij przyycisk „USTAW”, by zapisć ustawuminium.
UWAGA: domyślnym ustawieniem fabrycznym odiornika jest tryb obejscia. Wszystkie monitory besteht odbieralty sygnat w tej samej Rozdzielczość, wybranej na nadajniku. (Konfiguracja przyłącznika EDID w nadajniku opisano w punkcie 5).
UWAGA: zgodnie z fabryczna konfiguracja nadajnika i odbiornika na wszystkie monitory podlaczone do nadajnika i odbiorników wysyłany jest sygnat video 1080p / 60 Hz.
UWAGA: odbiornik przechodzi w tryb obejscia, nadajnik ma tryb odczytu parametrów lokalngo monitora w formacie EDID - nadajnik automatycznie odczytuje dane EDID z podłaczonego
monitor i przykazuje te same ustawenia do wszystkich monitorów podłuczonych do odbiorników. Jeśli do nadajnika nie jest podłuczony zaden monitor lokalny, odczyt danych EDID;będzie niemożliwy, coMZe spowodowej wystapienie będu.
- Okresl Rozdzielczość monitora pod.§ćzonego bezpośrednio do nadajnika. Ješli przy nadajniku nie jest potrzebny monitor lokalny, pomiar ten krok.
Jesli obrz na monitorze jest nieprawidlowy lub gdy wymagana jest okreslona Rozdzielczość, okresl ustawenia jak ponijej:
Wybierz odpwiednia rozdzielczość spośród opcji przystawionych w tabeli. Przestaw przy.§ćznik DIP z konfiguracja EDID zgodnie z tabelu. „0" oznacza przy.§ćznik w doł. „1" oznacza przy.§ćznik w gorę.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Po ustawieniu przyȩćznika DIP naciśnij przyycisk „USTAW”, by zapisć ustawuminium.
UWAGA: nadajnik ma domyŚnne ustawuminium fabryczne 1080p / 60 Hz.
UWAGA: odbiornik przechodzi w tryb obejscia, nadajnik ma tryb odczytu parametrów lokalnego monitora w formacie EDID - nadajnik automatycznie odczytuje dane EDID z podłoczonego monitor i przykazuje te same ustawienia do wsztkich monitorów podłoczonych do odbiornikuw. Jeśli do nadajnika nie jest podłoczonyźaden monitor lokalny, odczyt danych EDID;będzie niemożliwy, coMZe spowodowej wystapuminiumie będu.
- Wącz urzadzenia po stronie nadajnika: zródró video i ewentualny lokalny monitor.
- Włącz wszystkie monitory pod.§ćzone do odbiorników.
- Uzyj pokrzej astrosci i mocy ("Focus" i „Gain"), by wyregulować jakosci obrazu na monitorze.
